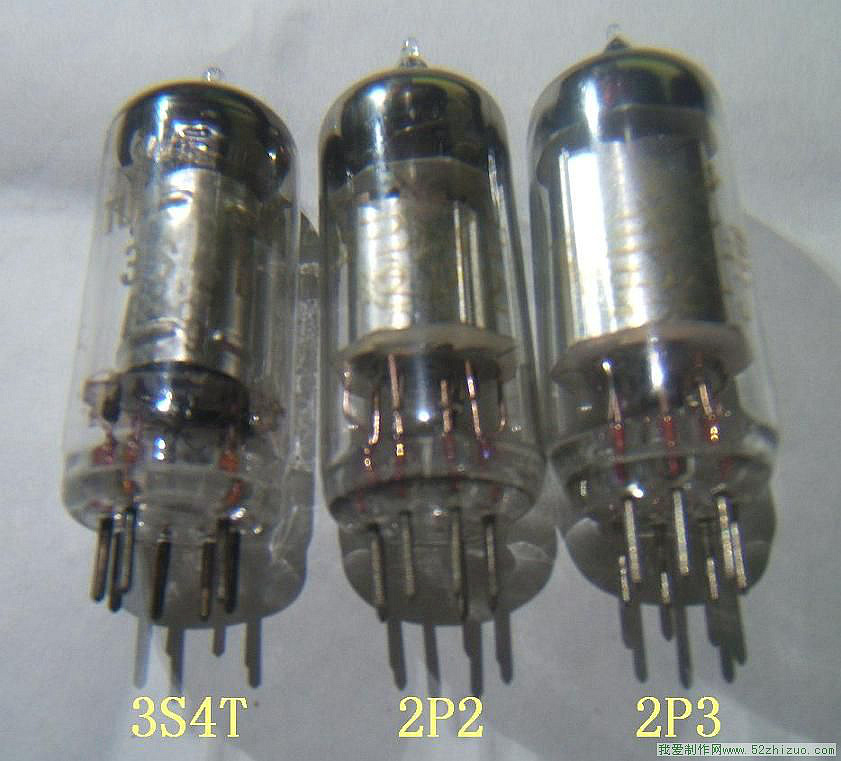

2P3,很像电子管的型号,

确实,也是有这么一款国产电子管。





但本文所述的2P3,是一款收音机,

很想搞清楚“2P3”这三个字母、数字的来历,

2、P、3分别究竟代表什么?

但查遍全网,无果。



本文不少图片来自网络,

如有不妥,侵删。

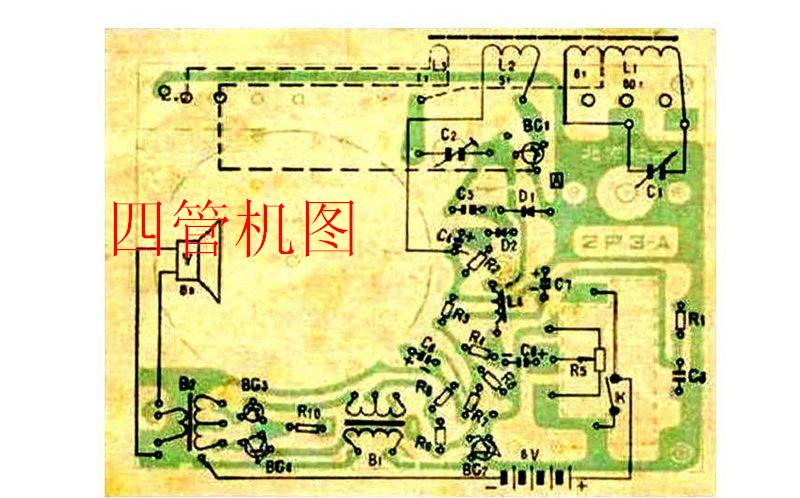

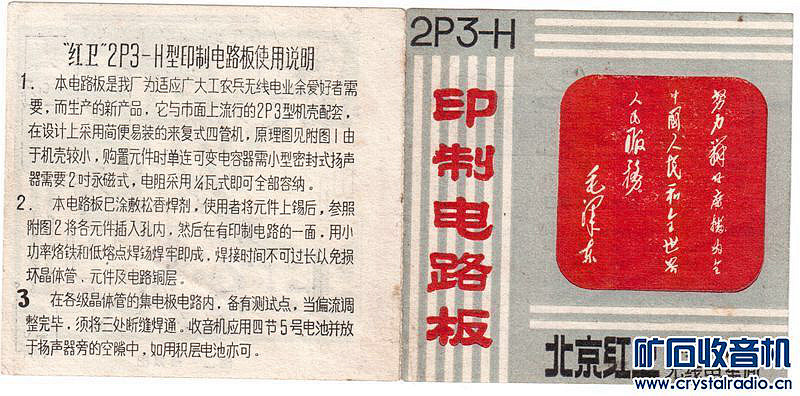

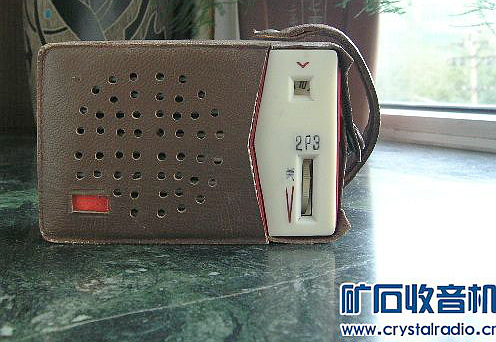

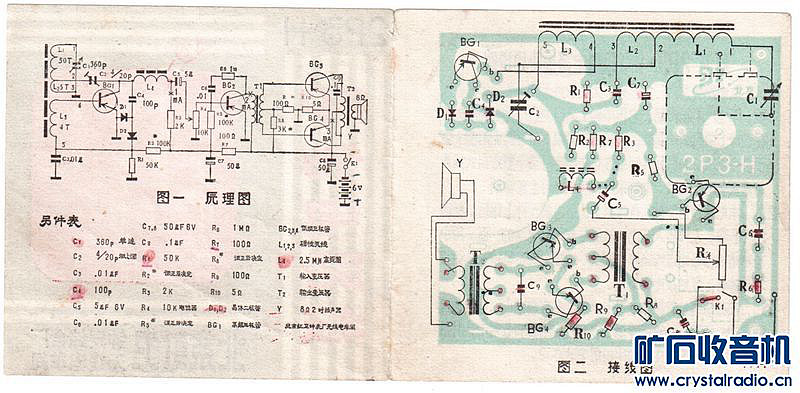

如下两图,

能找到的最“原始”的2P3纸质资料之一。





1967年开始,上海塑料制品三厂

生产了这样一款巴掌大小的机壳,

在那个物质匮乏的年代,

这款机壳风靡全国。

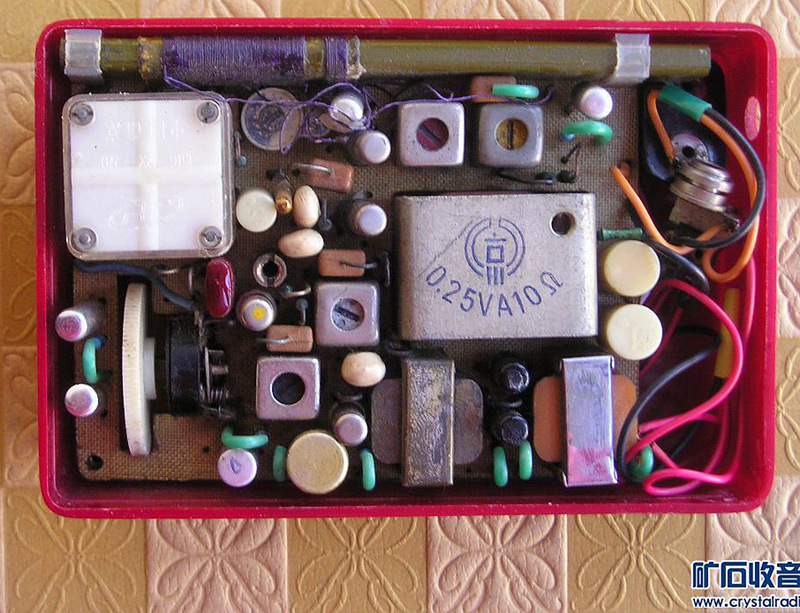

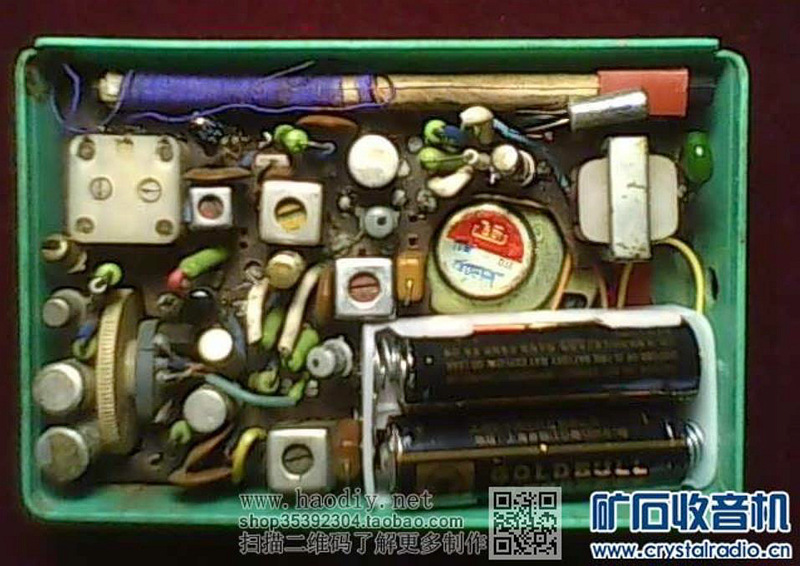

实际上,2P3只是一款机壳,

并不是完整的收音机或套件。

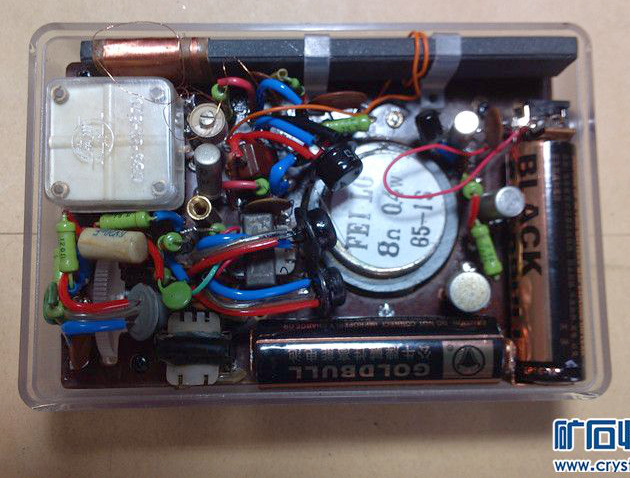

机壳不提供元器件、线路板,

而是由爱好者们各显神通,

自行设计、组装出一部完整的收音机。



不管是来复再生,还是超外差,

不管是单管、二管……乃至八管、九管,

甚至集成电路版本,

都叫做2P3。

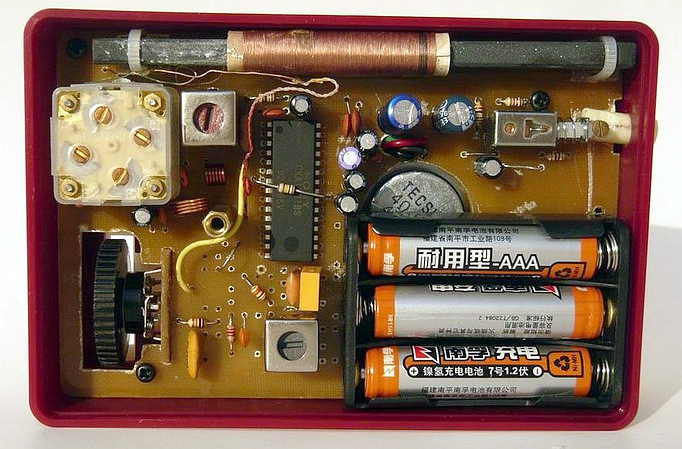

如下图,集成电路版本的2P3,

带FM调频波段。

貌似,带FM的2P3没有了时代的味道。







2013年开始,事隔将近五十年,

德生推出了2P3套件。

不仅提供怀旧版机壳,

而且提供全套元器件,

以及详尽的说明书。

老梁是新版2P3的“始作俑者”,

人上了年纪,就会怀旧。

如上图,

他手中展开的正是2P3套件的说明书。



他的呼号是BG7ICA,

脖子上是得意之作“草根耳机”。

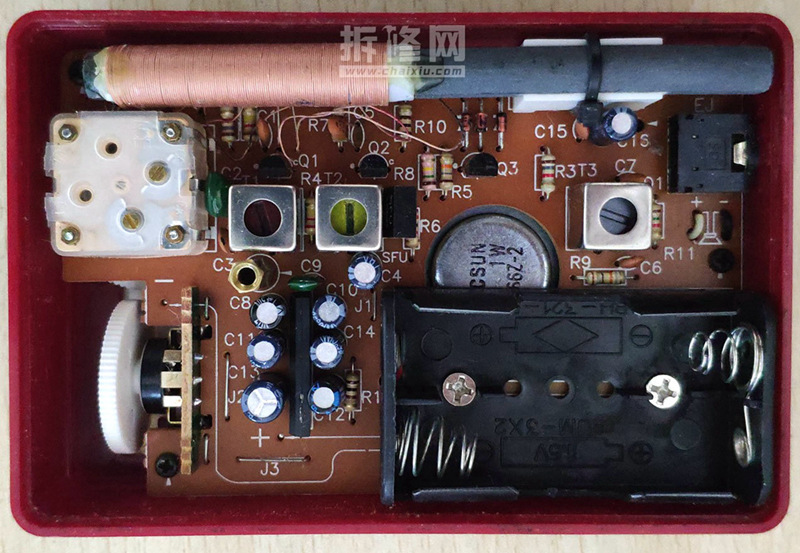

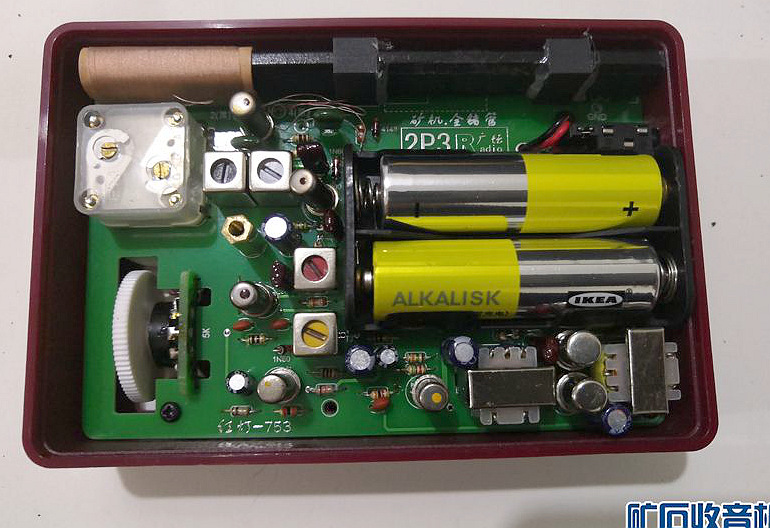

即使德生的2P3套件,

亦有多个版本,如下图。

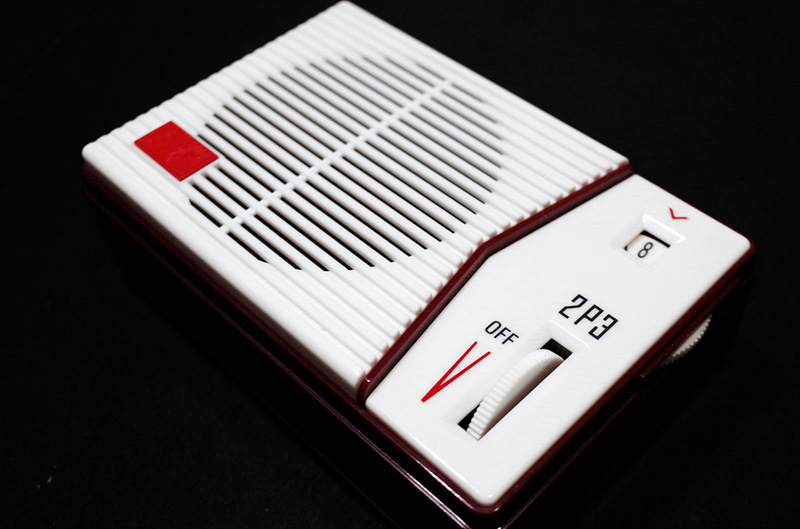

近日,购得最新版2P3套件,

准备怀旧一番。

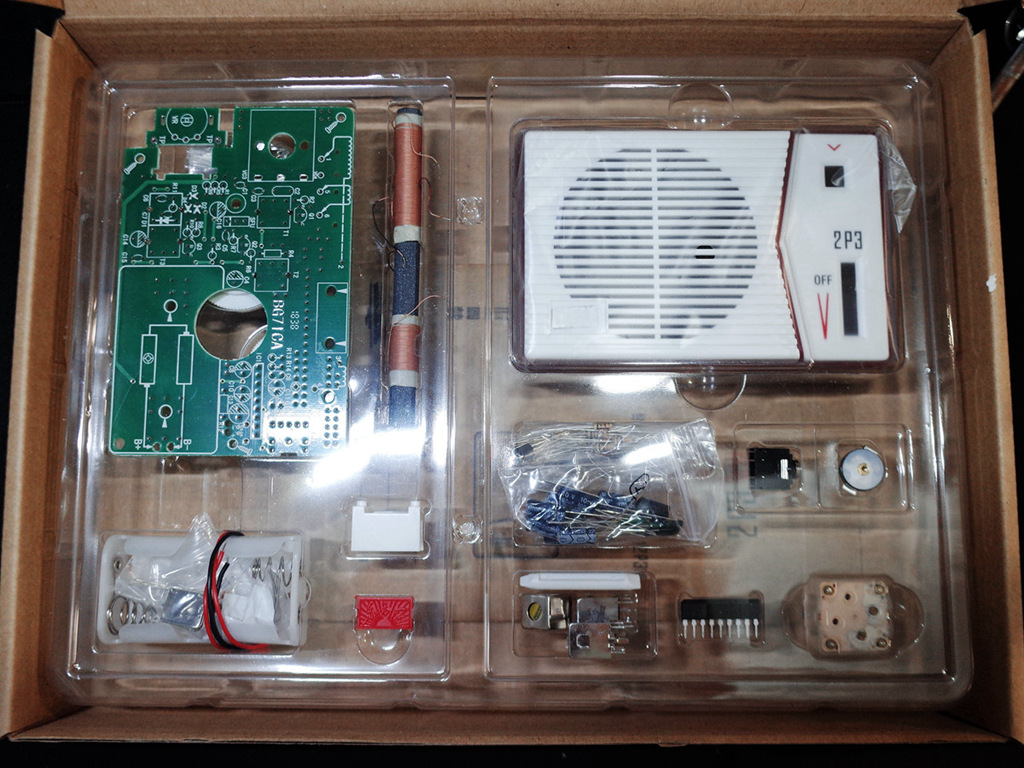

如下图,全套元器件。

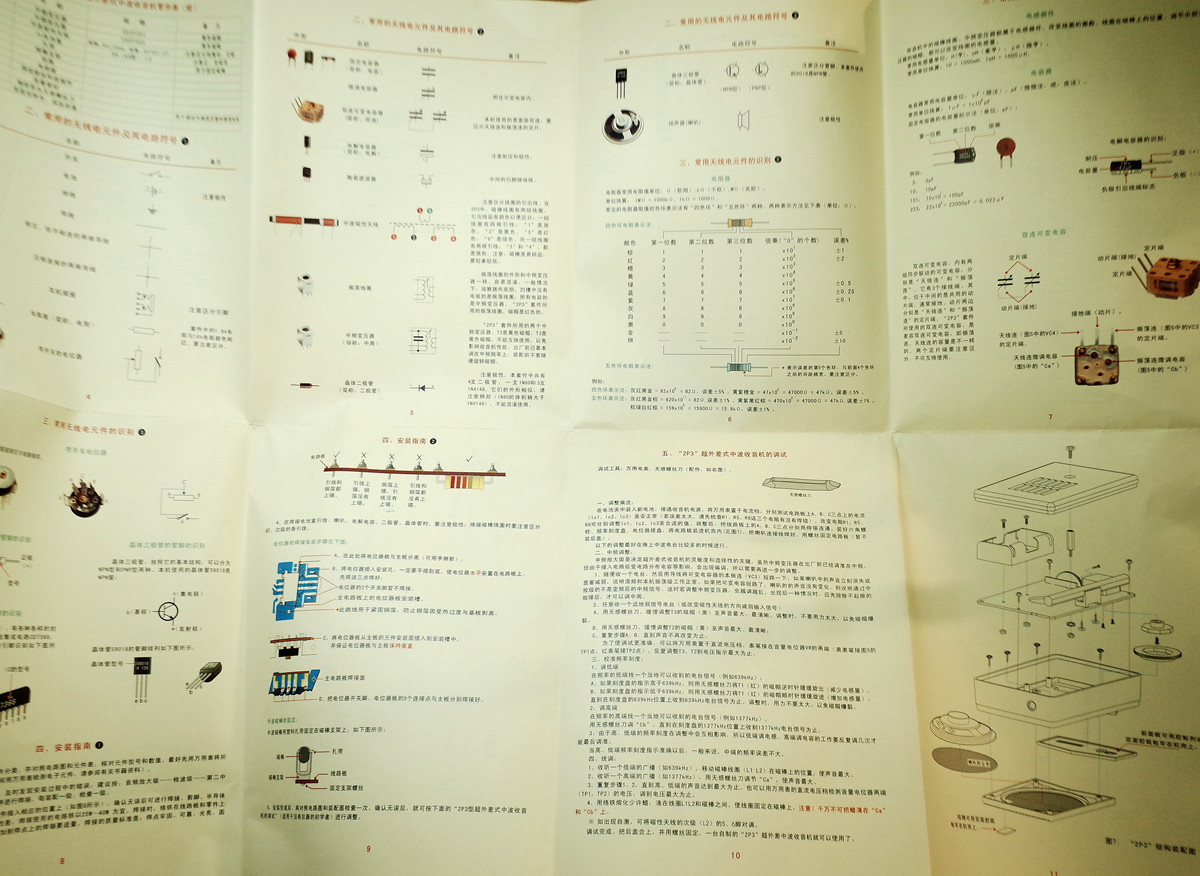

上图,详尽的说明书,

详细到令人发指!

即使文盲也可以成功制作、安装这个收音机。

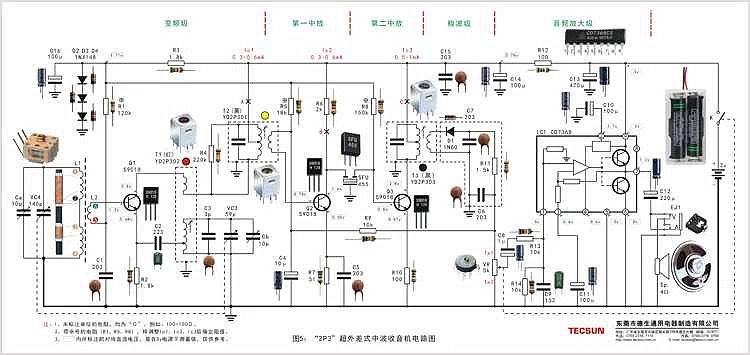

下面是电路图。



很明显,

这是个“中西医结合”的收音机,

音频功放采用了集成块,

但仍然是纯中波机子。



非常典型的电路,

混频、第一、第二中放,都用的是9018,

检波则用了IN60。

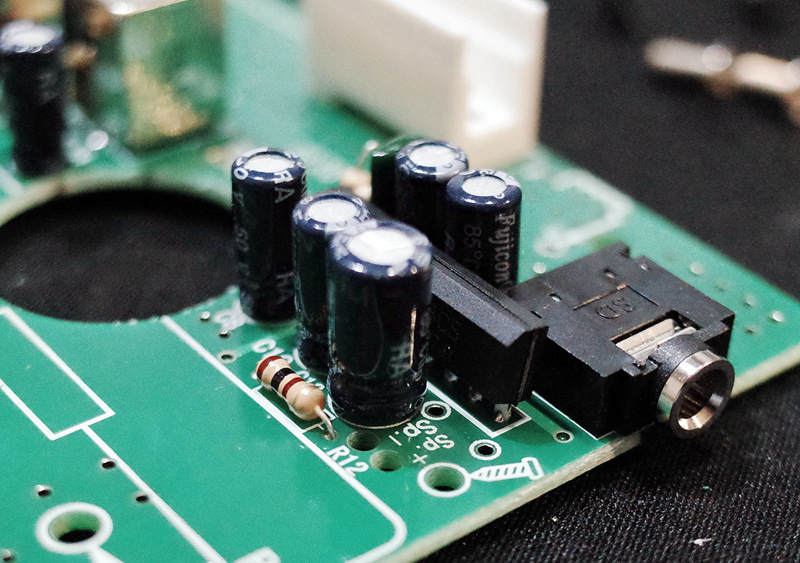

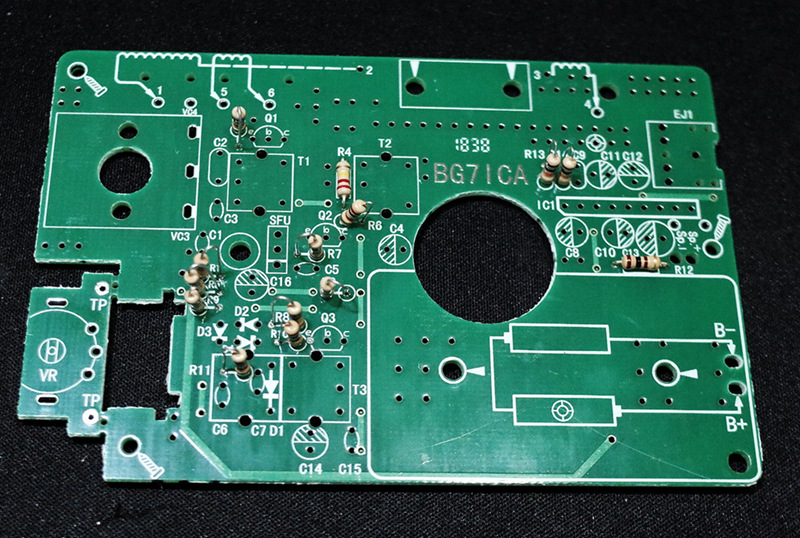

以下,开始焊接。

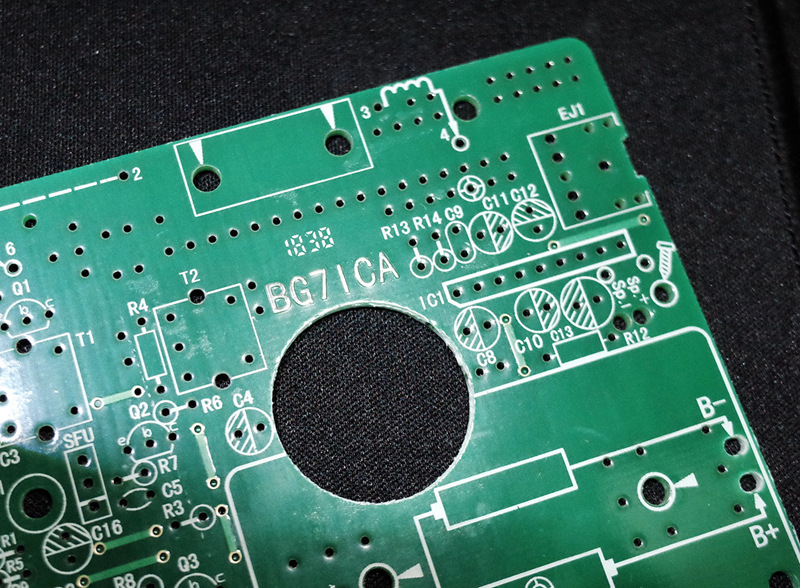

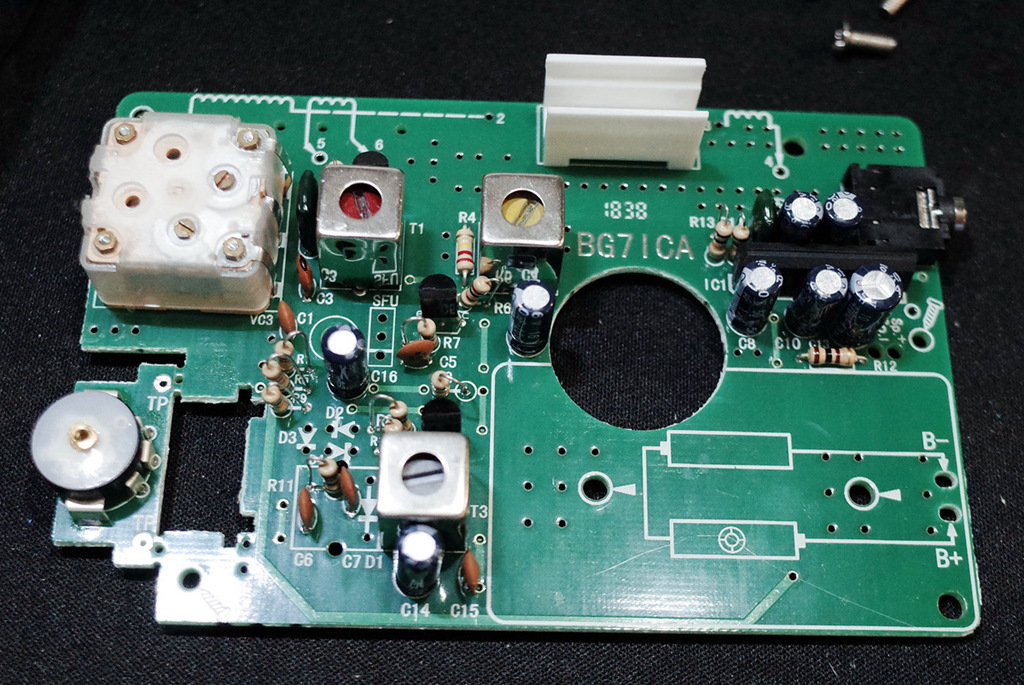

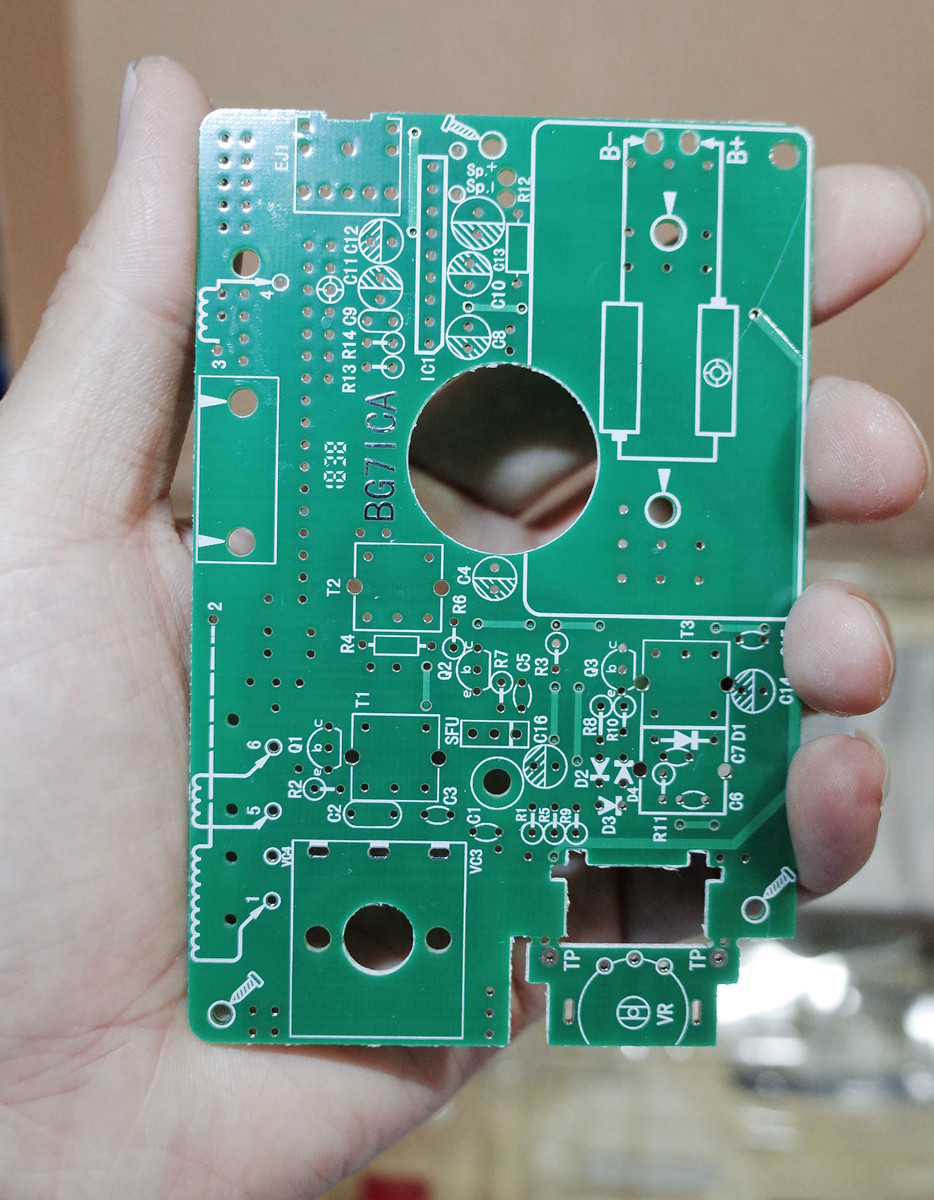

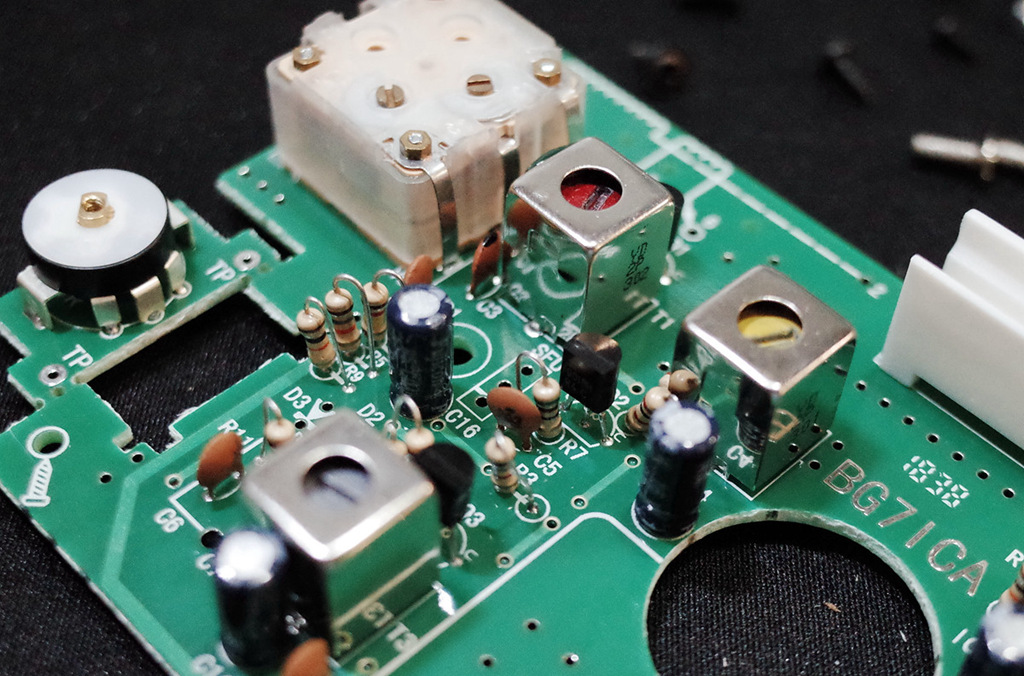

上图,

老梁的呼号印在了正中间。



电路板印刷极其精良,

完全没有了六十年代那种粗制滥造的怀旧感。

焊接出来的机子也缺乏“手工打造”的味道。

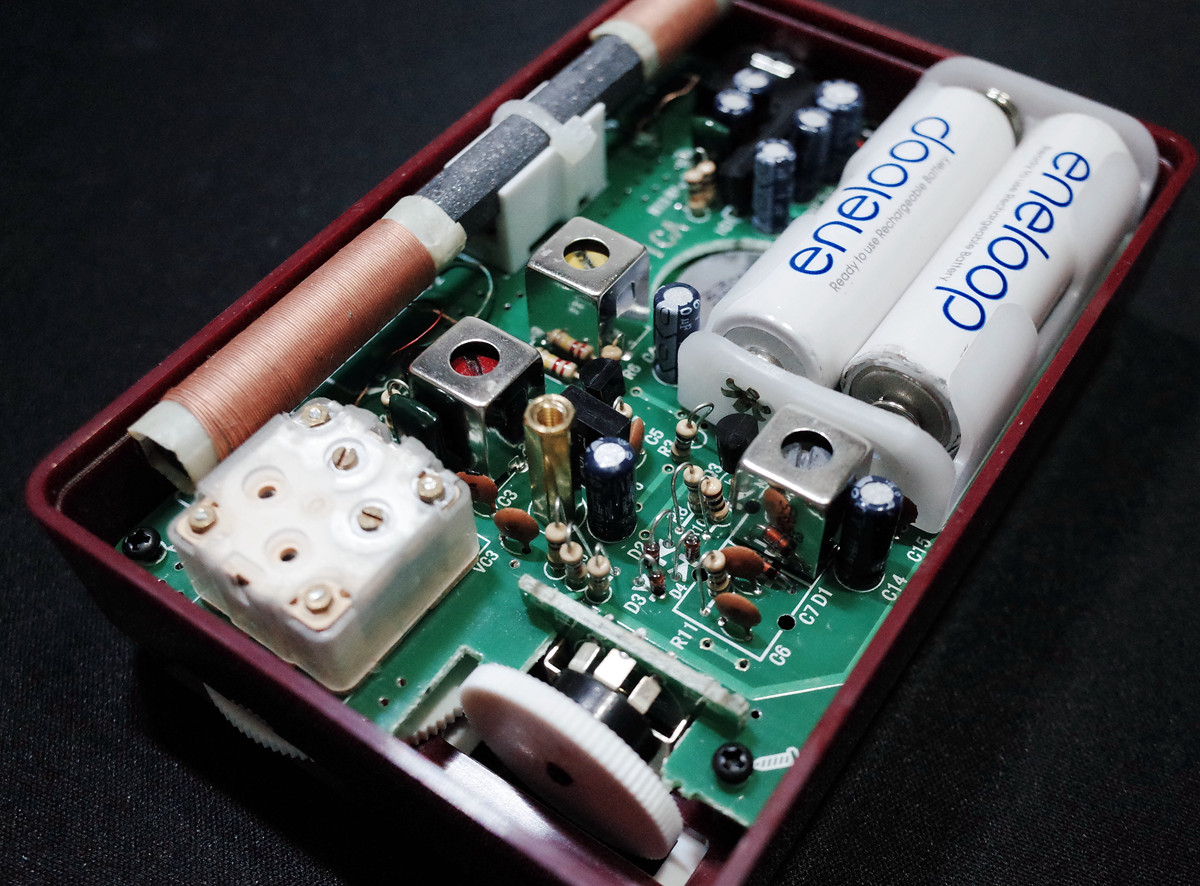

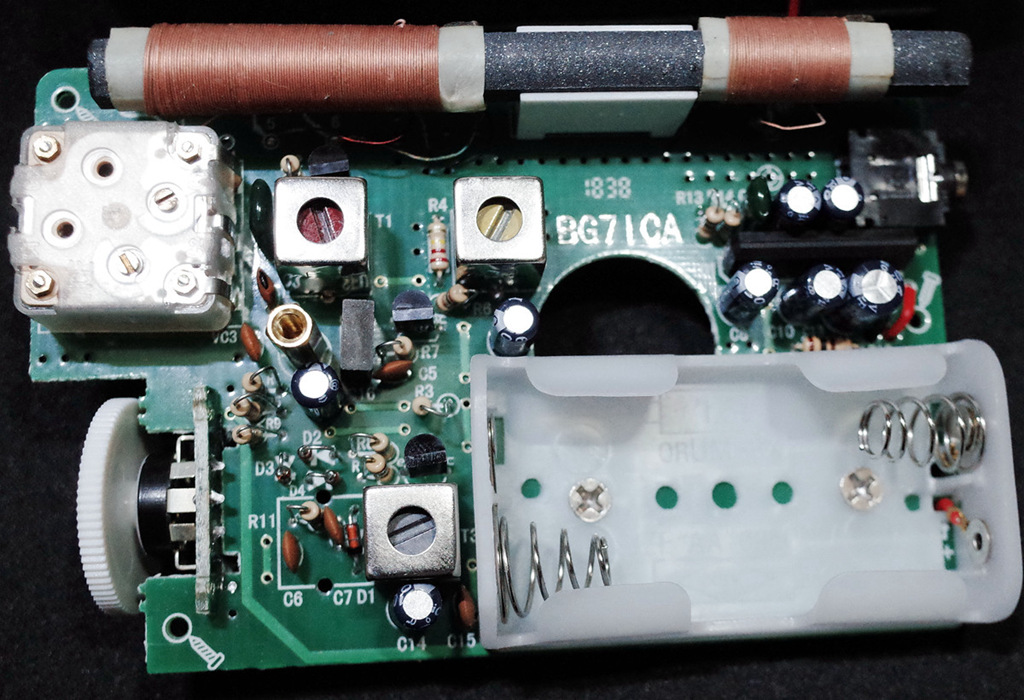

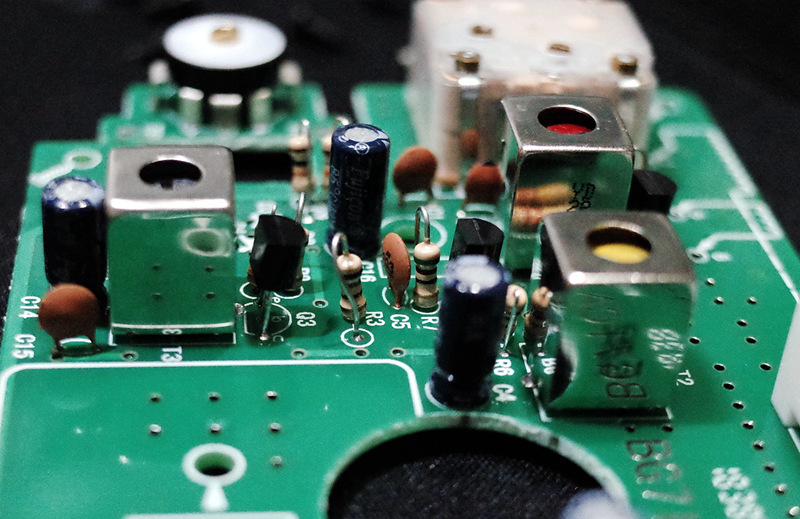

焊接和安装过程比较简单,

而且,一装就响。

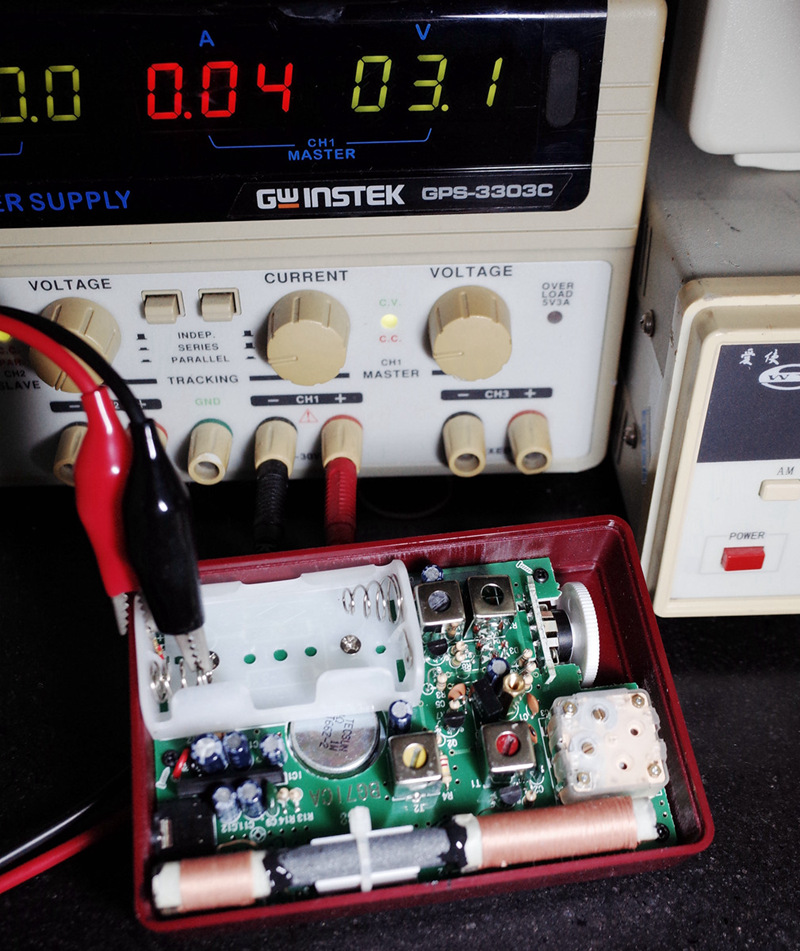

如上图,

偏大音量时,整机电流也才40mA左右。

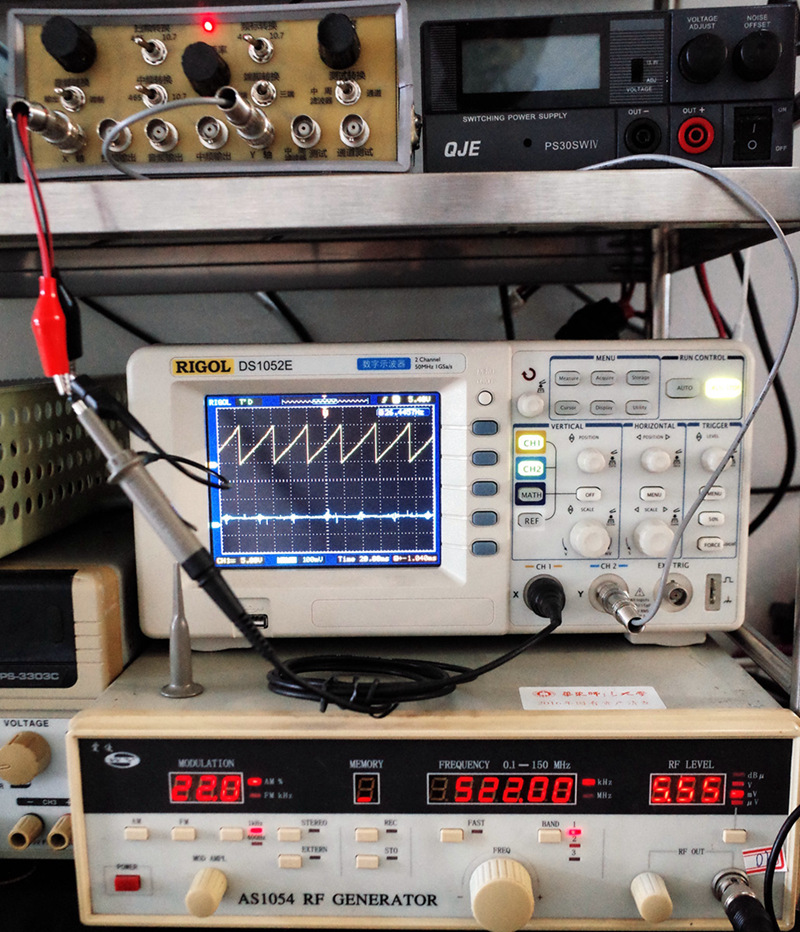

为了调试2P3,

特地购置了一批破烂仪器,如上图。

不过,2P3的调试十分简单。



中周出厂前已经调好,几乎无需再次调整。

仅剩下频率覆盖调整,对照说明书,也是十分容易。

而且,这份说明书是学习超外差收音机原理的好教材。

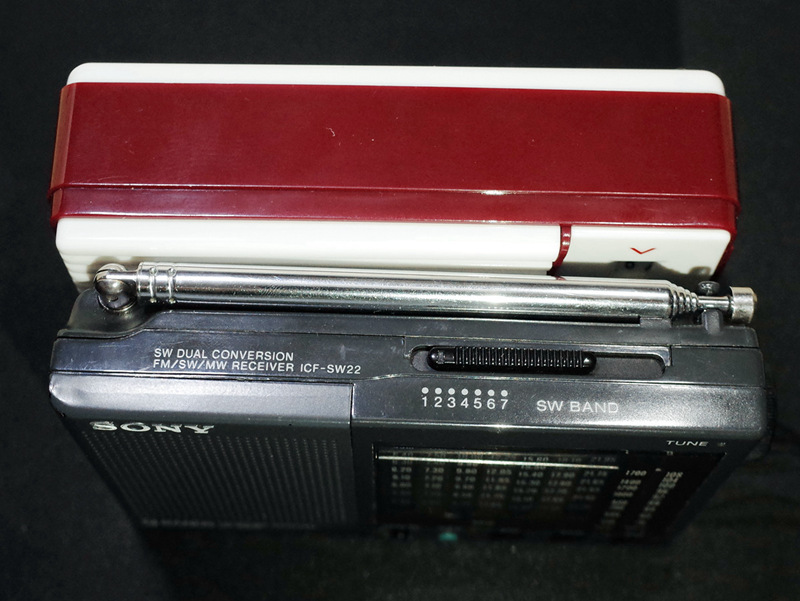

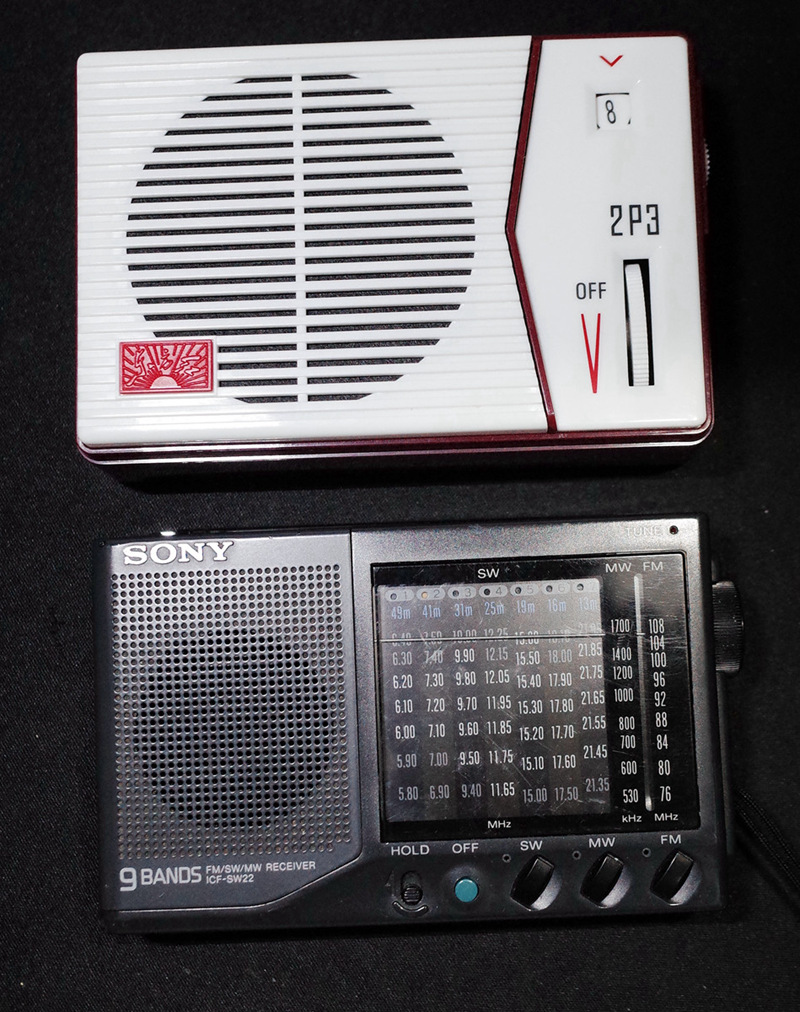

如上图,机子跟SW22对比,

比SW22稍大,

如下图,2P3比SW22厚了不少。

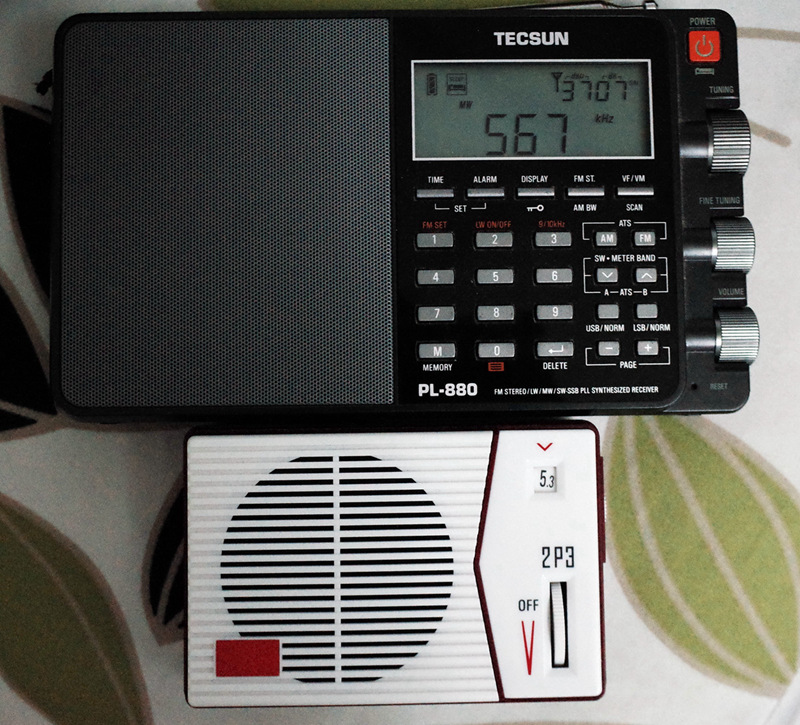

如上图,

跟老梁的旗舰机型PL880对比。

实际证明,

经过统调的2P3,

中波不比PL880差。

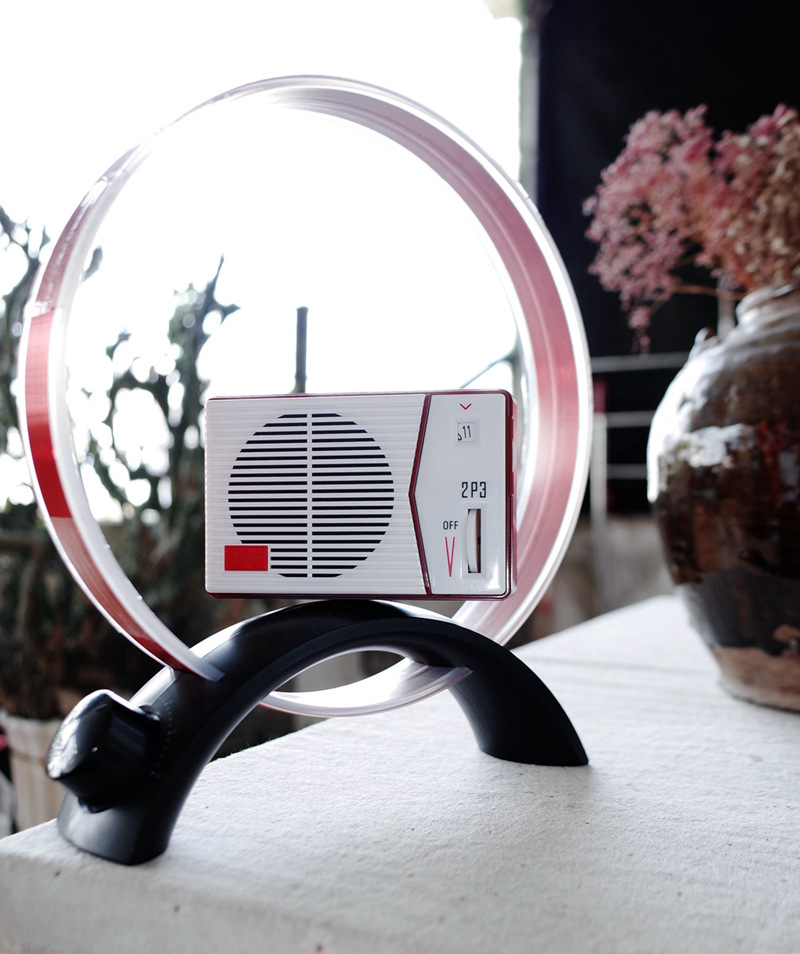

如下图,

搭配老梁的中波利器,

更是如虎添翼。



总体来讲,这台2P3灵敏度非常高,

至少跟PL880、DE1107不相上下,

能辨别的弱台,大家都能收到。



选择性,2P3也非常棒,

强台旁边的弱台依然清晰分辨,泾渭分明。



底噪方面,

晶体管分立元件的2P3明显要比PL880和DE1107低不少,

使得2P3更加能辨别弱台。



唯一比不上人家的就是音质了,

毕竟,喇叭太小。



听中波是一种享受。

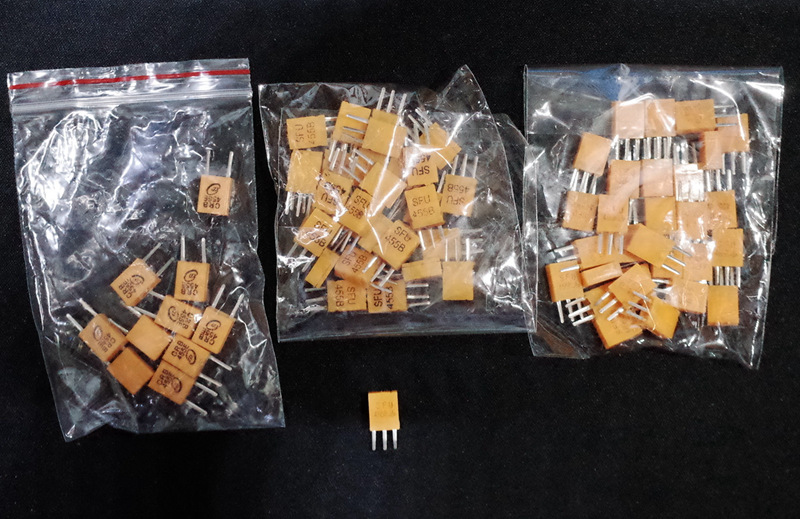

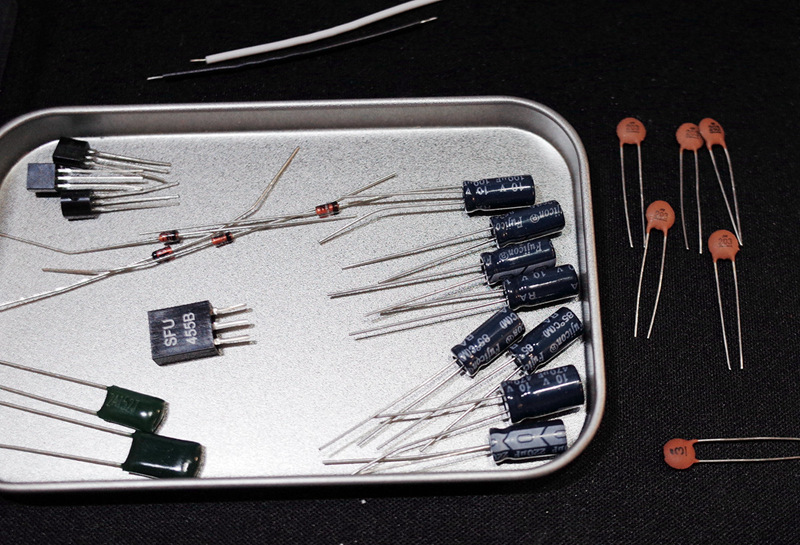

2P3套件用到一颗455kHz三端滤波器,

它的性能,直接影响到整机选择性和灵敏度,

为了精益求精,

特地买了一些这种滤波器,

准备优化一下,如上图。

但,结果令人沮丧。

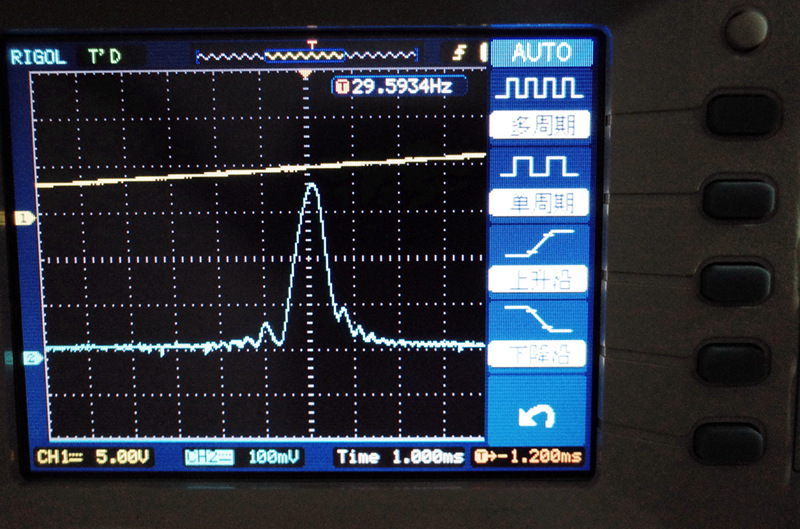

如下图,采用矿坛苏老师的简易测试仪+示波器,

对455滤波器进行筛选。

网购的几十个滤波器,

没有一个的指标能比老梁提供的这颗滤波器优秀。

要么就是频偏,要么就是衰减过大。







本来还想挑一批IN60或BAT管子,

对检波部分进行打磨。

但2P3优异的性能,

使得俺没有了打磨的动力。





总结一下2P3的不足或可改进之处:



1、调谐太挤。

     夜晚中波台丰富,调谐行程太短,电台拥挤,调谐需要十分仔细。

     如果有减速装置,那真是无敌了。



2、无短波。

     其实,加个线圈和开关,就可以有短波了。

     趣味和实用性将大增。



3、如果去掉音频集成块,全部采用晶体管,可能会更有味道。

     再进一步,如果能采购到老元件,那会更加令人回味无穷。



4、调谐旋钮的位置不是很顺手。

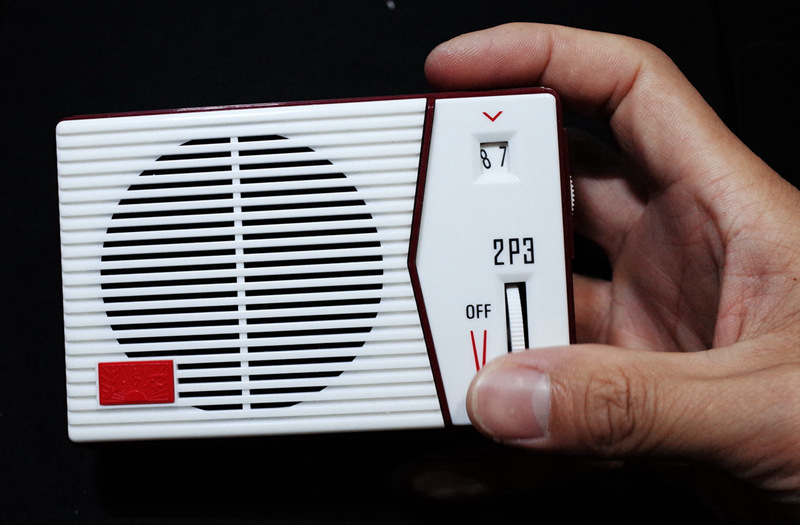

      如上图,右手持机,不管是姆指还是食指调谐,都十分别扭。

      如果调谐旋钮像音量钮一样的形式,在上表面,用姆指调谐,会十分舒服。



5、电池仓的塑料太软,两颗电池放进去,电池仓变形严重。



总之,这个小套件十分适合爱好者练手,

尤其是小学生入门使用。

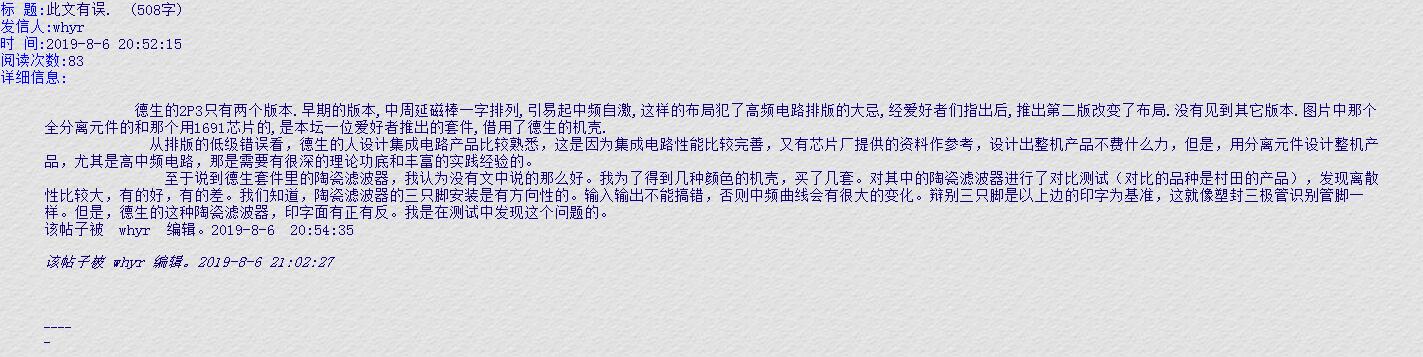

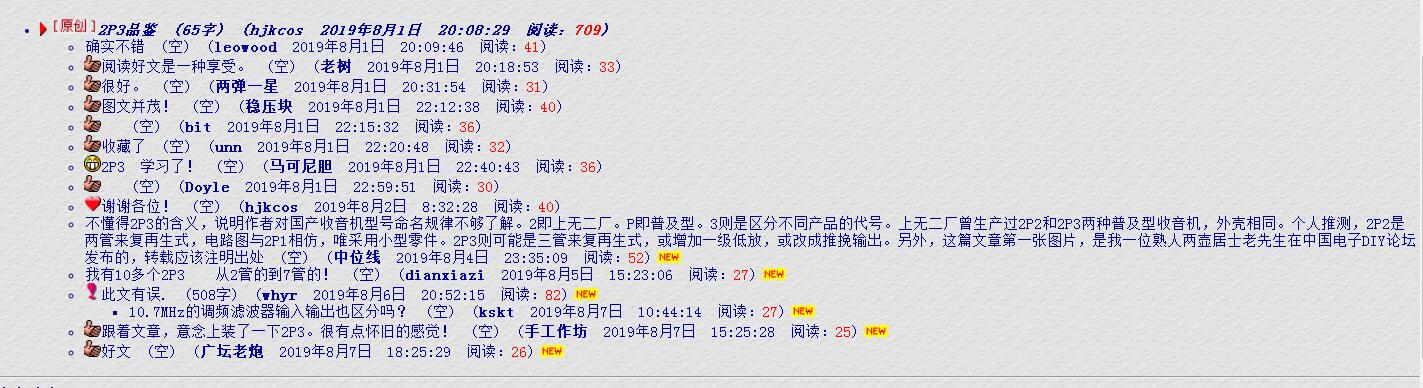

以下为广播论坛朋友的反馈。

谢谢机友的指正。



稍微解释一下:



第一张图片右下角有图片出处。



当年的2P3机壳是“上海塑料制品三厂”出品,并非“上无二厂”。



455kHz滤波器的性能,仅指手头这个套件的这个滤波器而言,

德生同批次、不同批次是否都这么好,并不能一概而论。
