作为SONY在收音机领域最后的高端作品，

ICF SW07，

非常小巧。



本文引用的维修手册资料，

来源于https://www.manualslib.com/，致谢！

俺只有一台SW07，

这台机子应该属于各方面性能良好的机子，

以下主观感受仅针对这台机子。

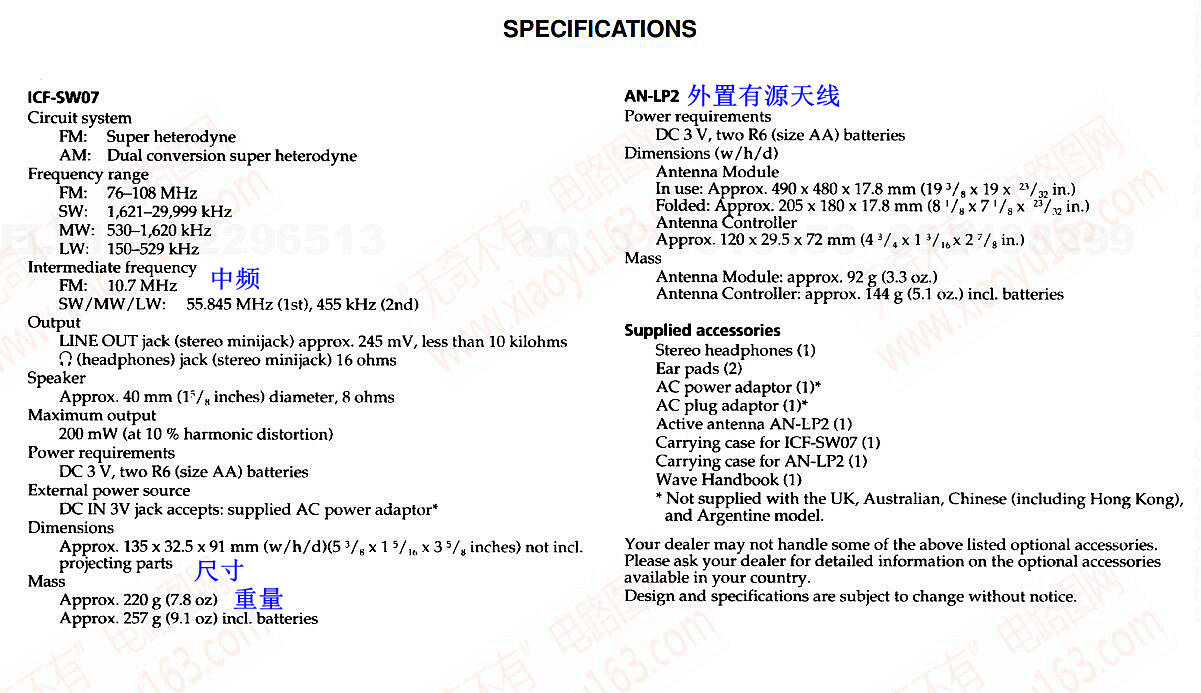

上图是SW07的基本参数。

跟7600GR一样，

整体架构同属于单锁相环单晶体滤波的二次变频。





SW07停产将近20年，

目前亚马逊能找到的二手机不多，

价格在四五百美刀。

闲鱼上也有不少，

品相稍好的，价格并不美丽。

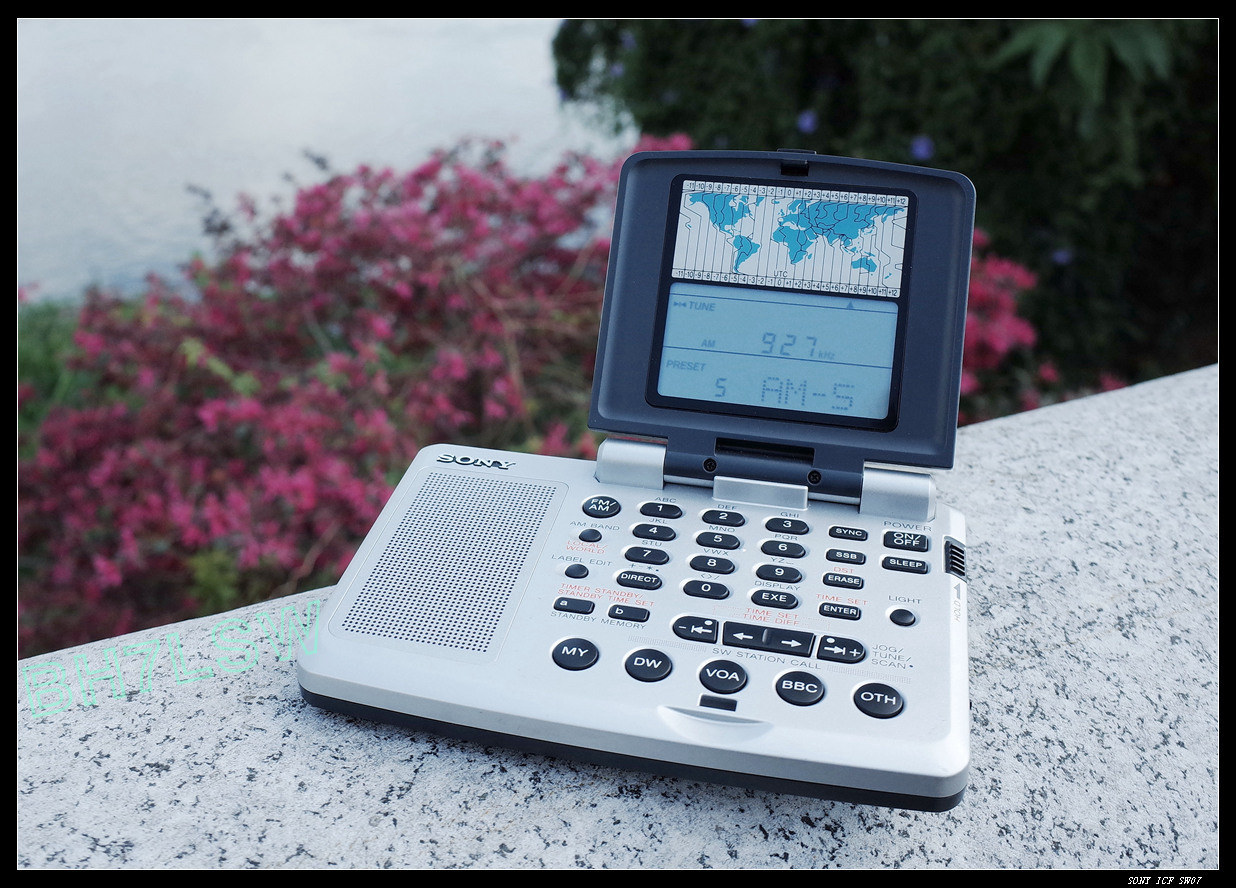

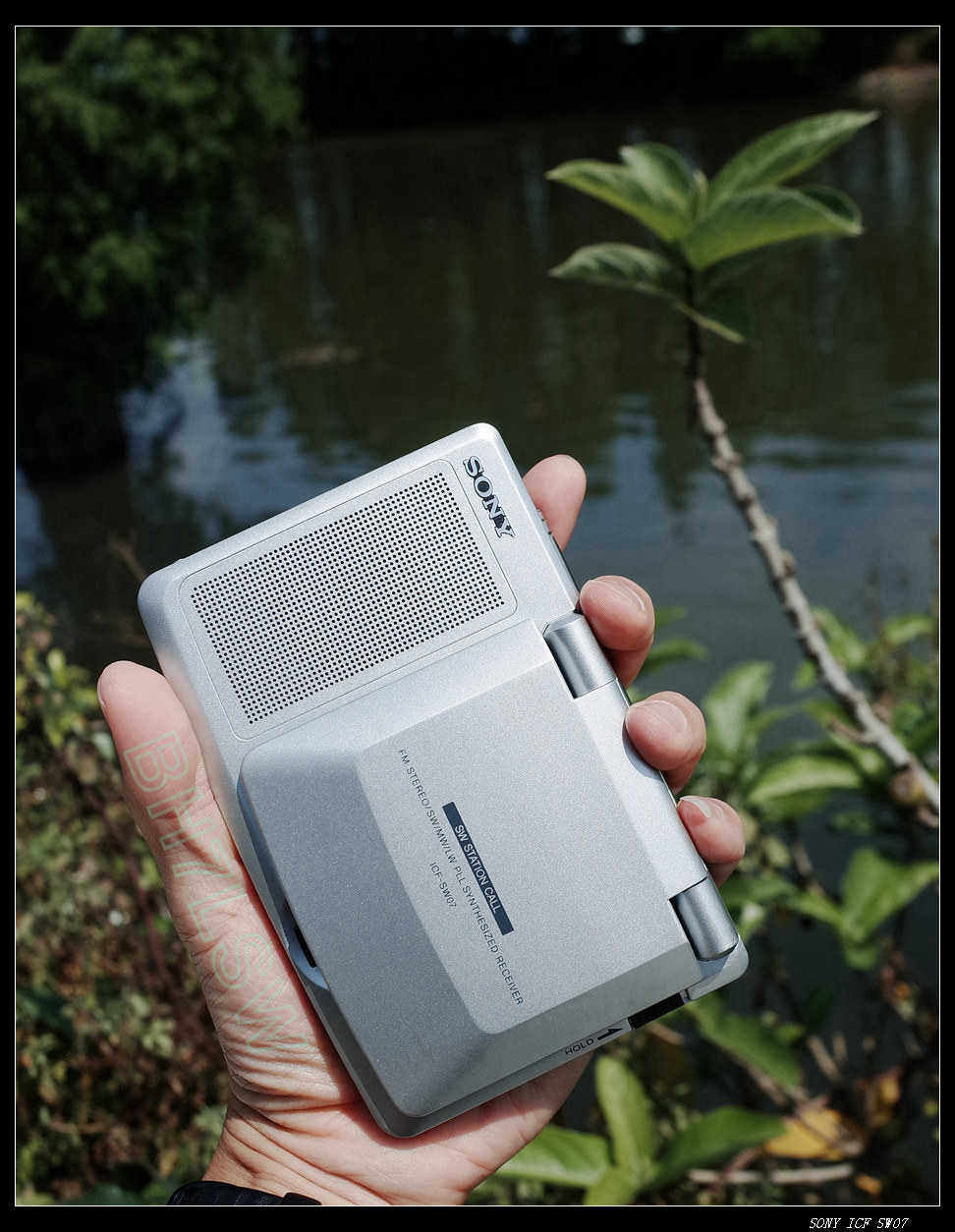

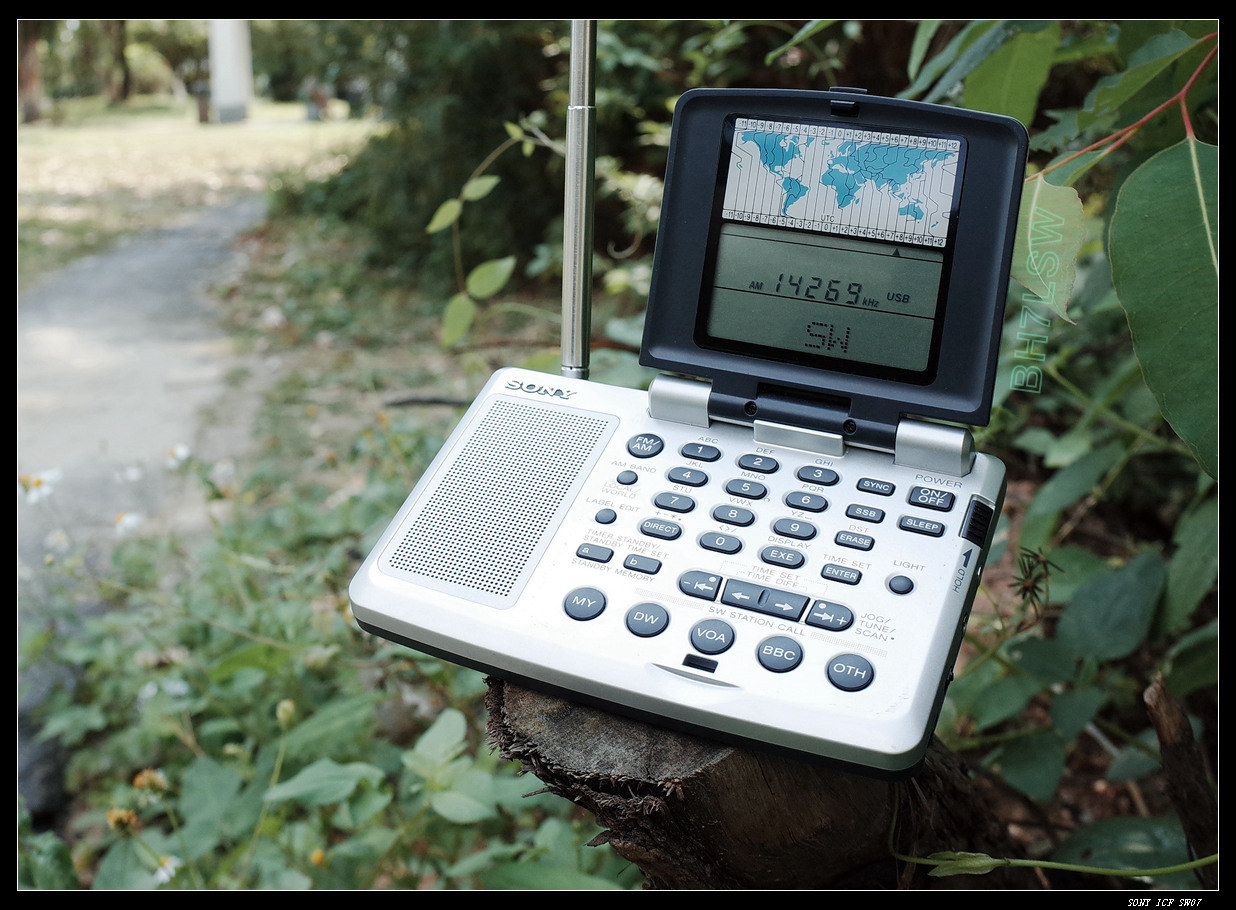

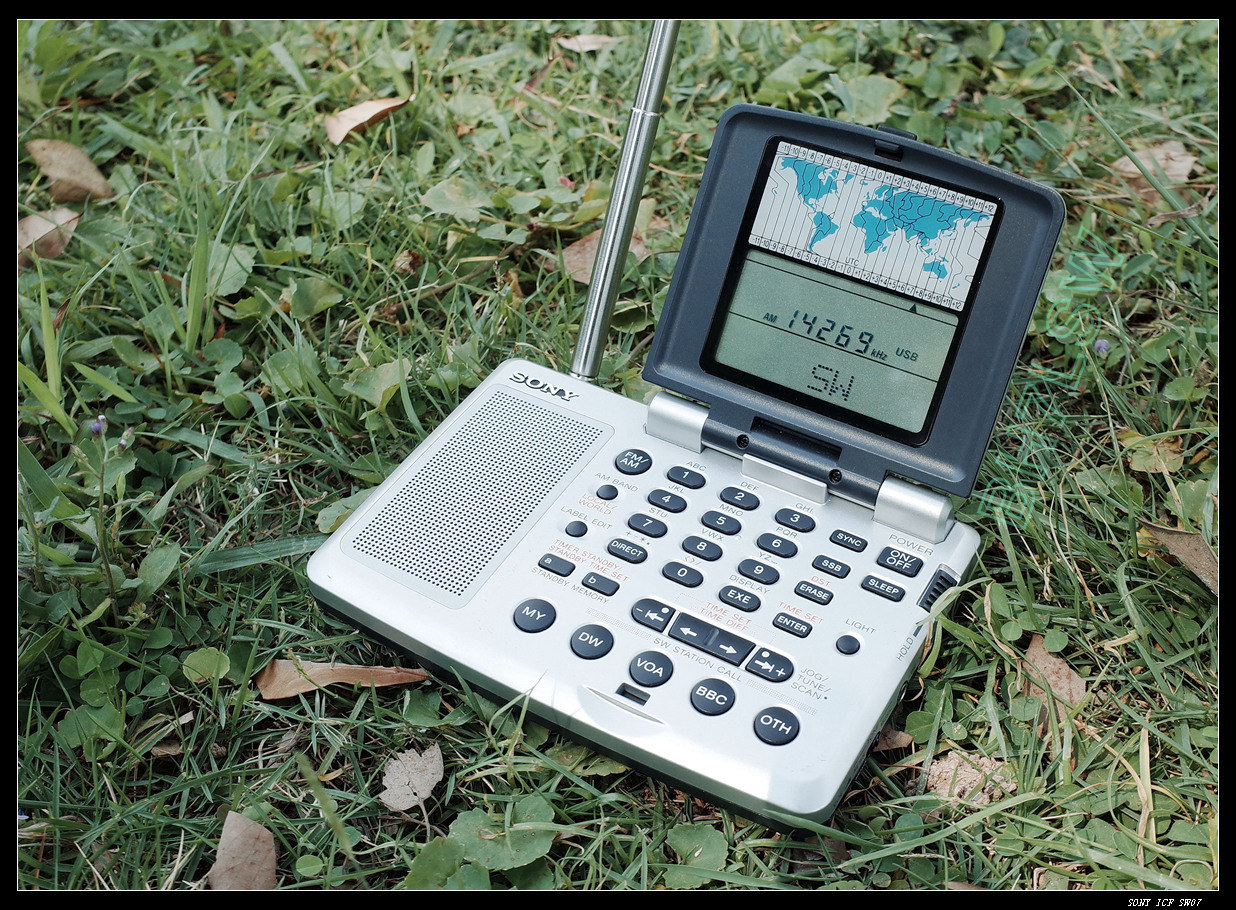

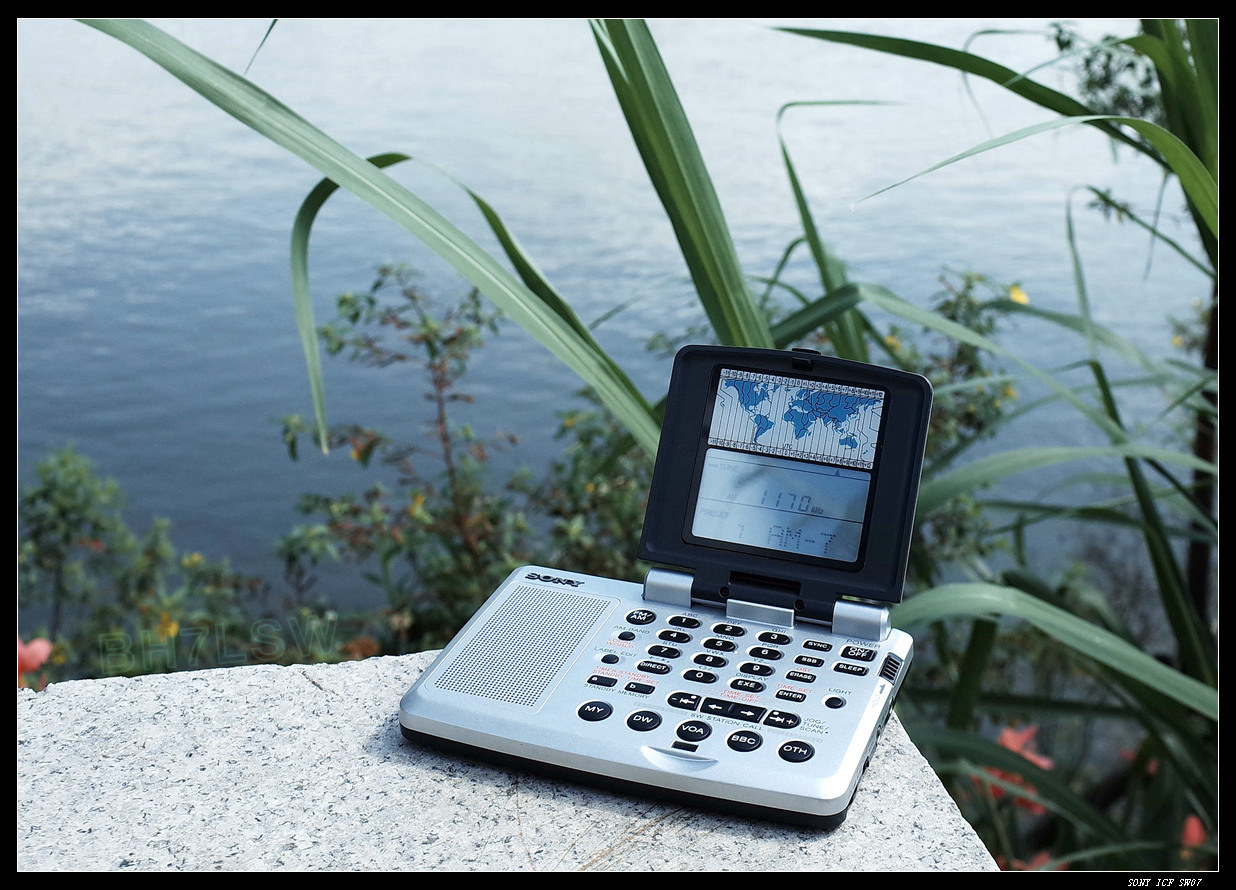

SW07翻盖式的造型，

是其外观最明显的特征。



SONY在收音机巅峰时期，

创新源源不断，

时至今日，仍无法被超越。



SONY翻盖式收音机还有SW12、SW100、C1000、C2500等等，

C1000、C2500仅仅FM和MW波段，没有短波，

SW12、SW100带短波，是全波段产品，

但性能都比SW07差多了。

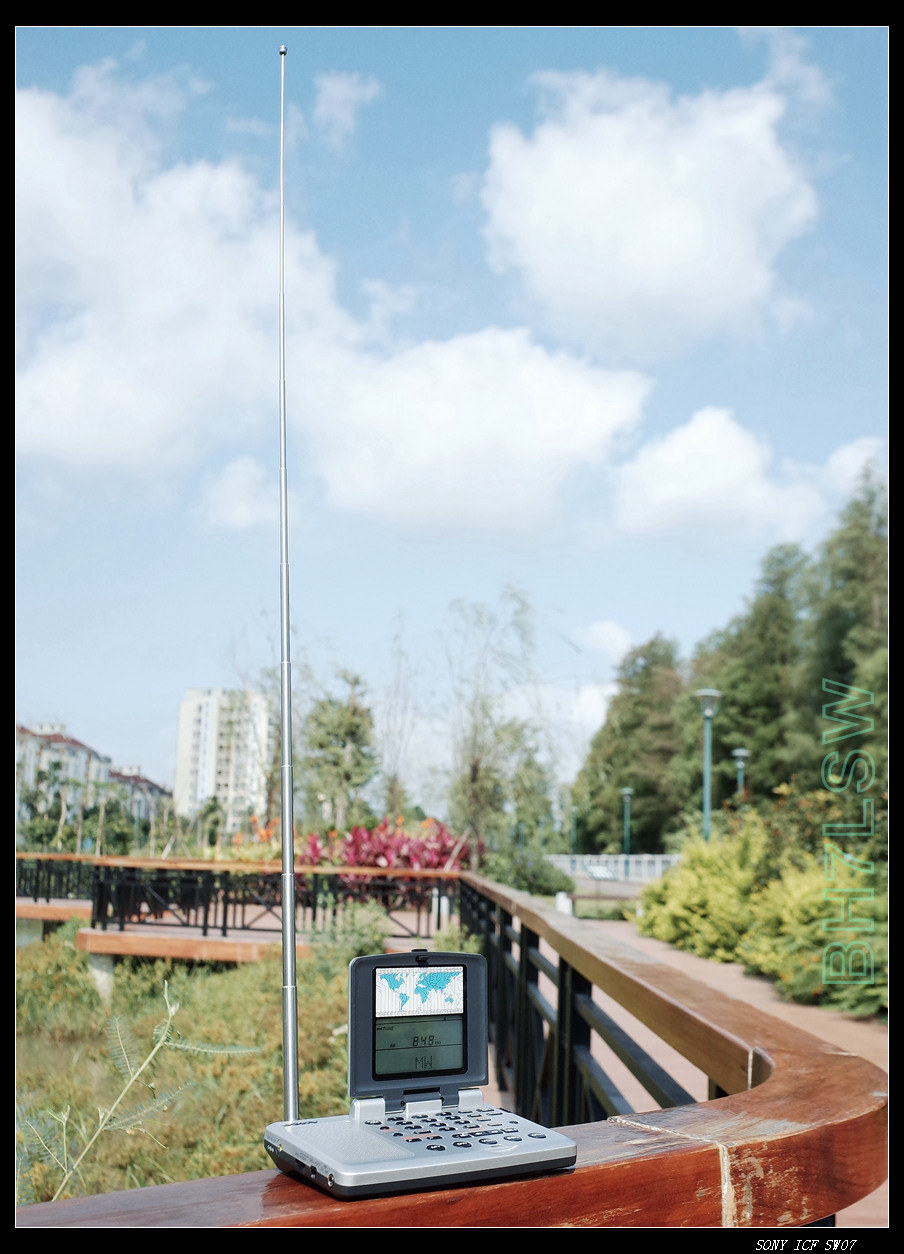

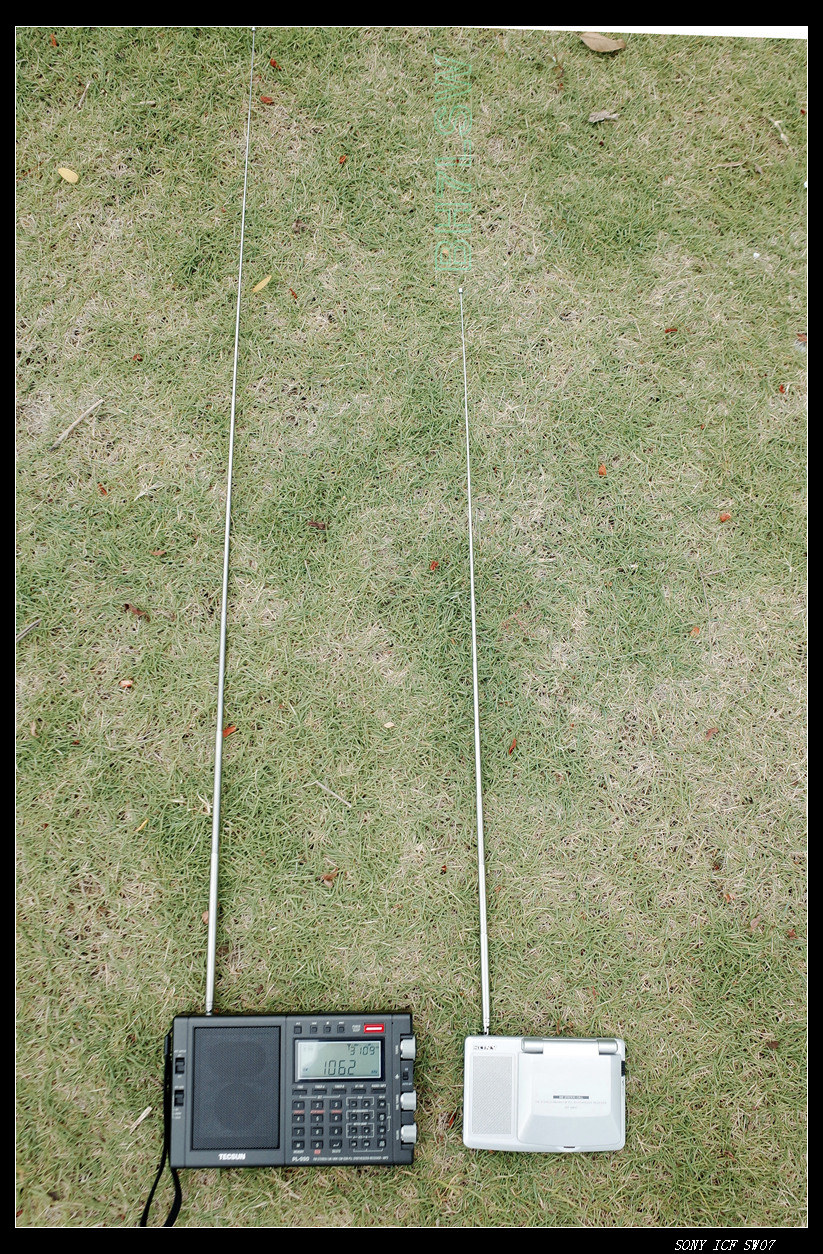

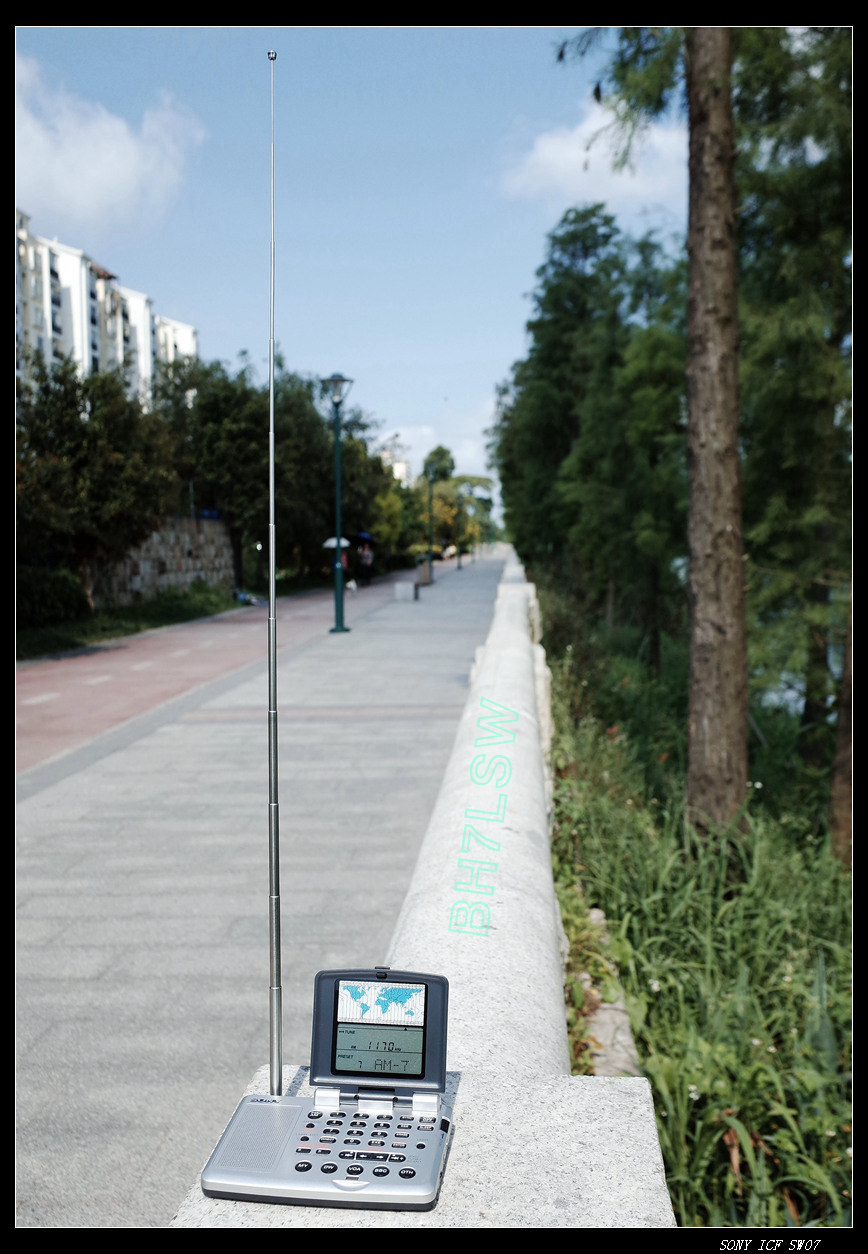

上图，SW07的拉杆天线可以全方位延伸。

相比于Tecsun的拉杆天线，

主要区别在于SW07天线根部采用可抽拉的7字型构造，

根部可以拉出一小段，方便各个角度摆放。

Tecsun的天线根部不能抽拉，

导致天线永远存在一些到达不了的方向。

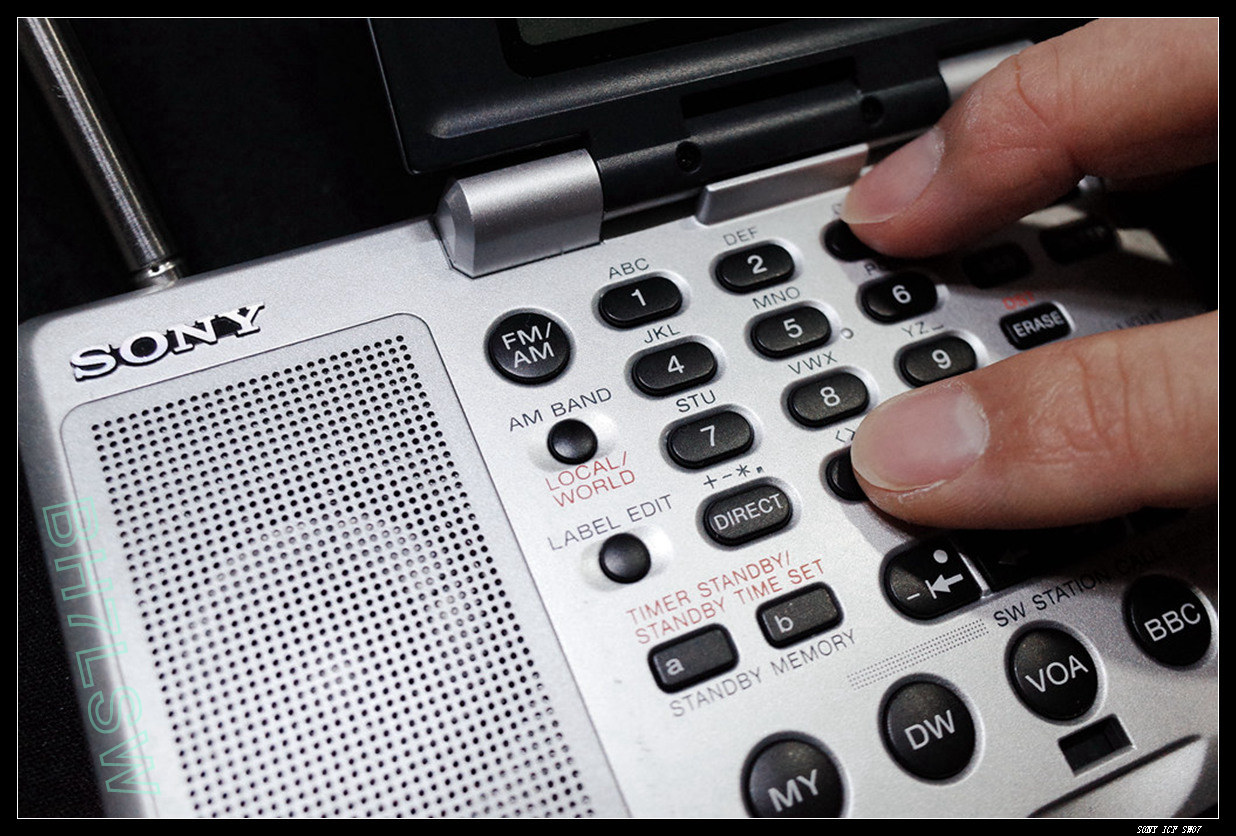

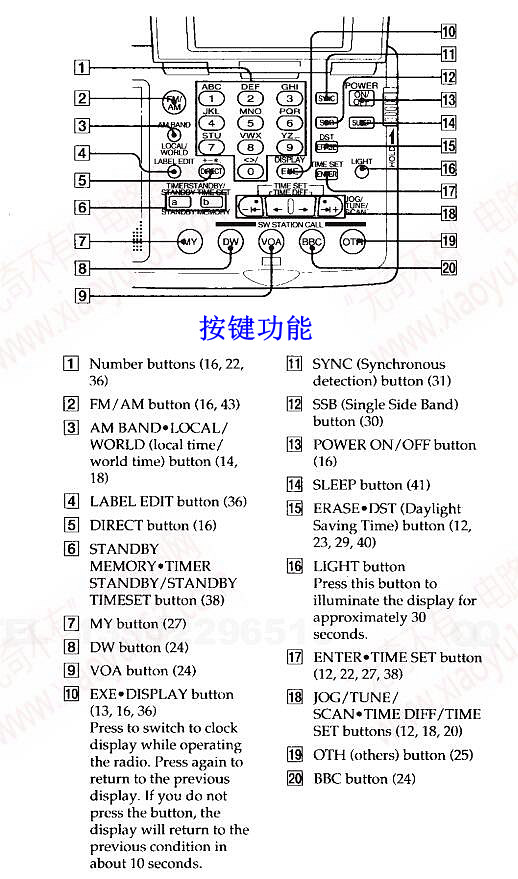

上图，按键功能表。

SW07按键手感非常好，

令人联想到ThinkPad的经典键盘。



较之于Tecsun硬骨头般的按键，

按压SW07的键盘实在是人生的享受，

这一点，在SONY其他高端收音机上一脉相承。



不同功能区的按键外形差别明显，

即使不看按键，仅凭感觉的触摸操作，

也不易出错。

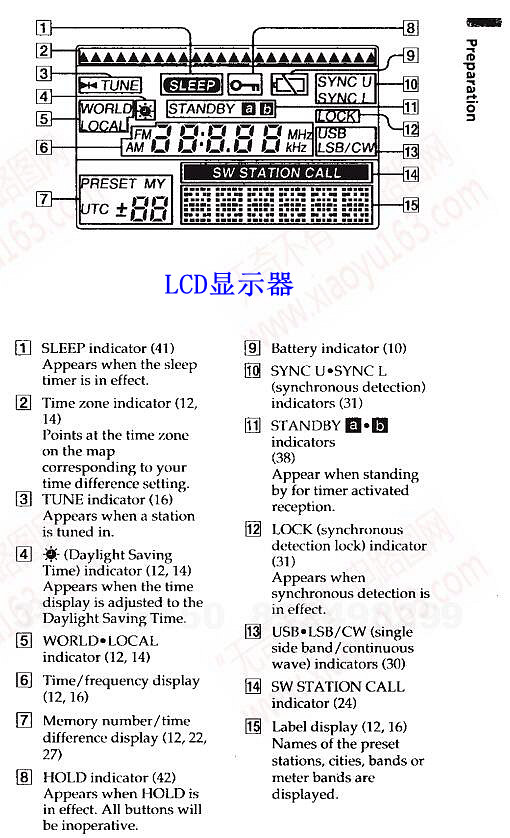

SW07的LCD显示屏中规中矩，

该有的内容都会有。

最上面一排小三角，

仅仅用于指示时区，

十分奢侈的设计。



相比于SW55，

虽然LCD上方有世界地图，

但SW07没有全球夜晚区域显示。

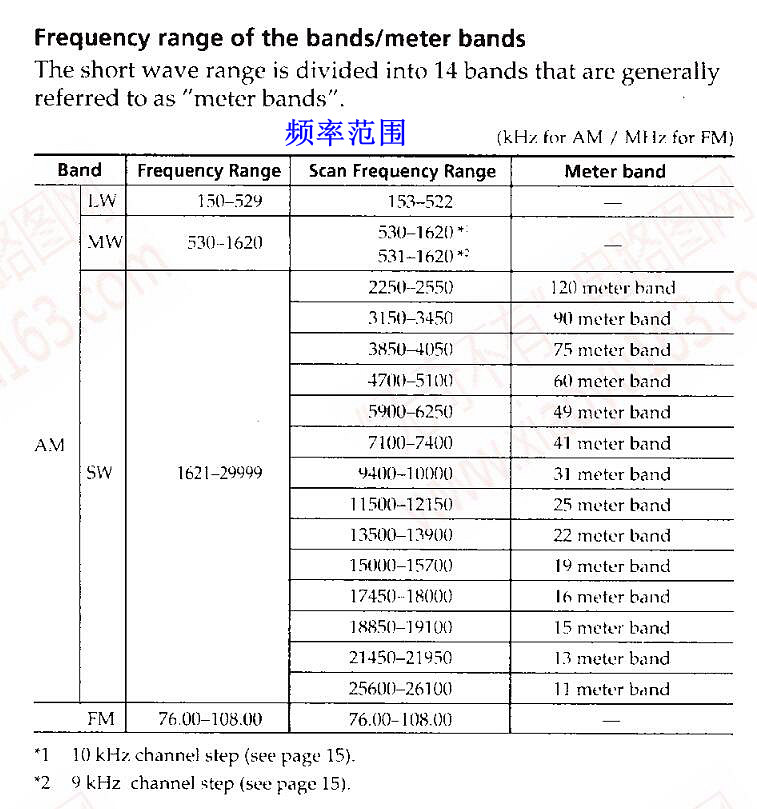

上图是SW07的频率覆盖表。

其中，MW波段的频率间隔9kHz或10kHz选择，

是根据使用者所选时区自动调节，无需干预。



另外，

FM的频率范围固定76~108MHz，无法更改。

FM调谐时，

前半段一片白噪音，十分无奈。



作为小收音机，

方便带着去全球旅行的全波段便携机子，

SW07没有航空波段，

是个遗憾。

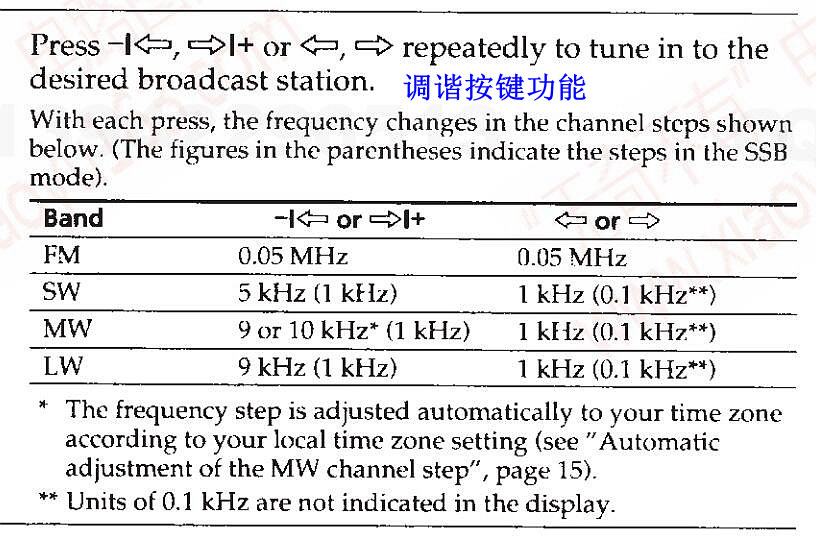

上图是SW07调谐按钮的功能说明。

SW07有快速和慢速共四个调谐按键，

但没有飞梭。



按住快速调谐几秒之后，

会进入自动搜台状态，

此时可以松手，自动搜台会持续自动进行，

遇到电台信号则停止。

搜台时，调谐静噪开启，

除非搜到台，否则听不到任何声音。



按住慢速调谐，则按小步距手动搜台，

此时不会有调谐静噪，

松手则调谐停止，不会自动继续。



实际使用下来，

慢速调谐往往容易走过头。

听到电台声音，立刻松手，

但频率已经走过头一点点，

此时需要往回调一点才真正命中频率。



个人认为，

没有飞梭，

是SW07最大的不足。

其次，快速调谐时的静噪，

也令调谐乐趣大减。

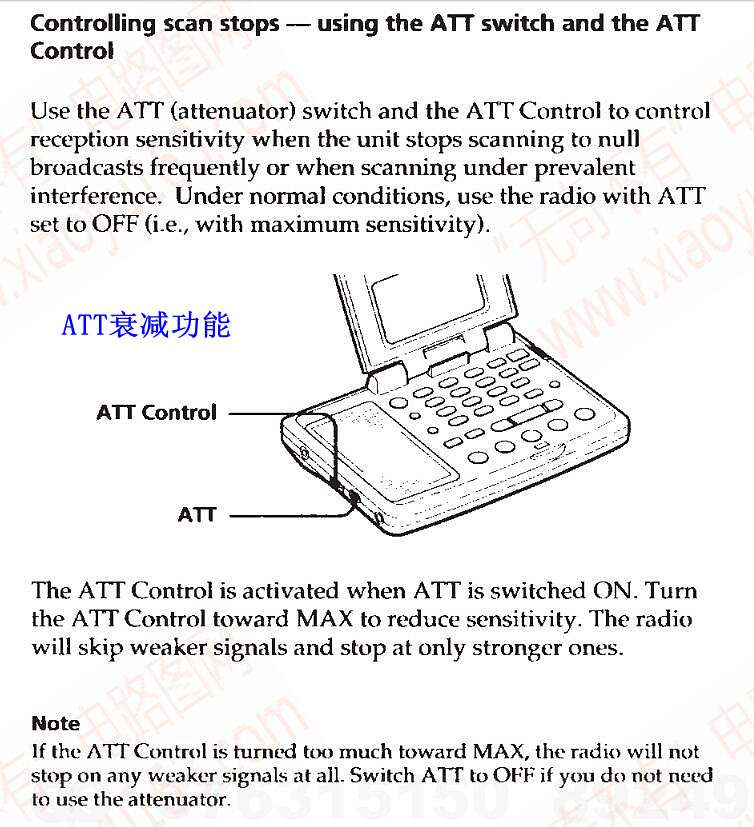

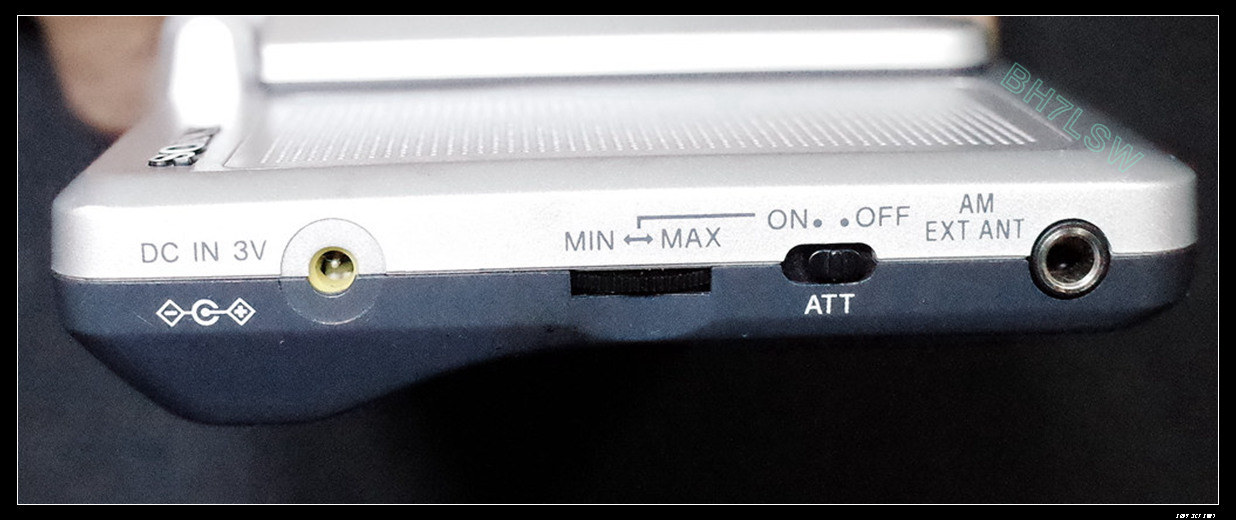

上图是SW07信号衰减ATT功能介绍。

ATT功能由一个开关和电位器组成，

如果开启，对全部波段有效。



相比于常见的DX-Normal-Local两档或三档衰减调节，

SW07由电位器提供了平滑的调节范围，

相当于自动档小车的无级变速。



可以自由调节的ATT，

对于外接大型室外天线的情形，

是非常实用的功能。

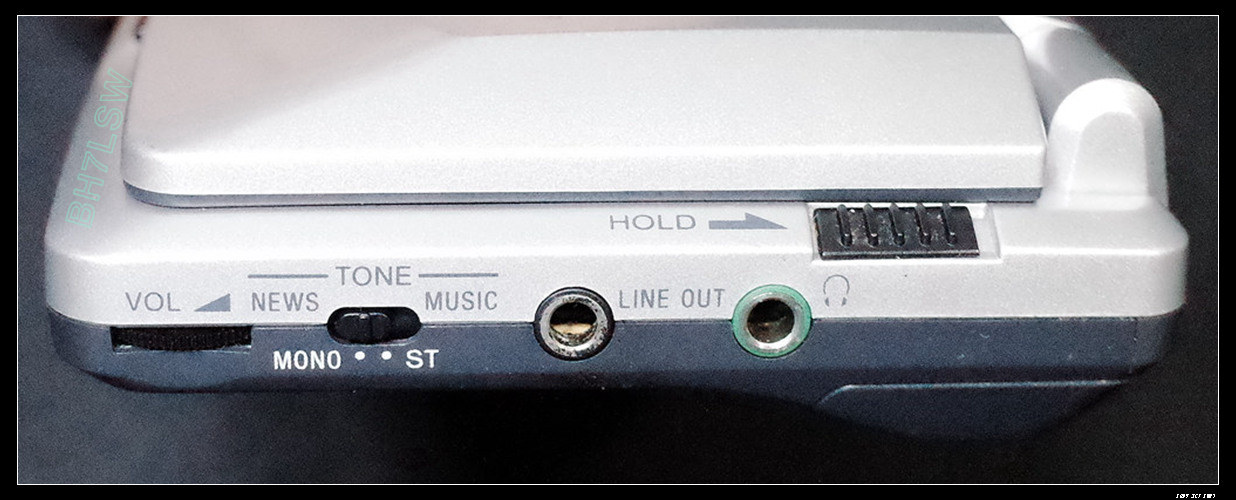

如上图，

可以看到SW07在音质方面，

提供了News和Music两个选择，

实质上，

News档是在CXA1622M的4和13脚加了电容，

对音频高端进行了削减。



Music档的音质，

在这个体积的小机子中，

清丽明亮，均衡凝练，

实属上剩。



耳机输出的音质，

亦是十分优美。



上图是SW07内存芯片预置频率介绍。

按键面板最下方一排5个圆形按键，

可以分别唤出内存芯片预置的电台频率。

按一下则自动对储存的频率进行搜索，

遇到信号自动停下来收听，

再按一次，则继续往前搜索，

自动跳过没信号的频率。

非常实用而贴心的功能，

至今仍未被山寨。

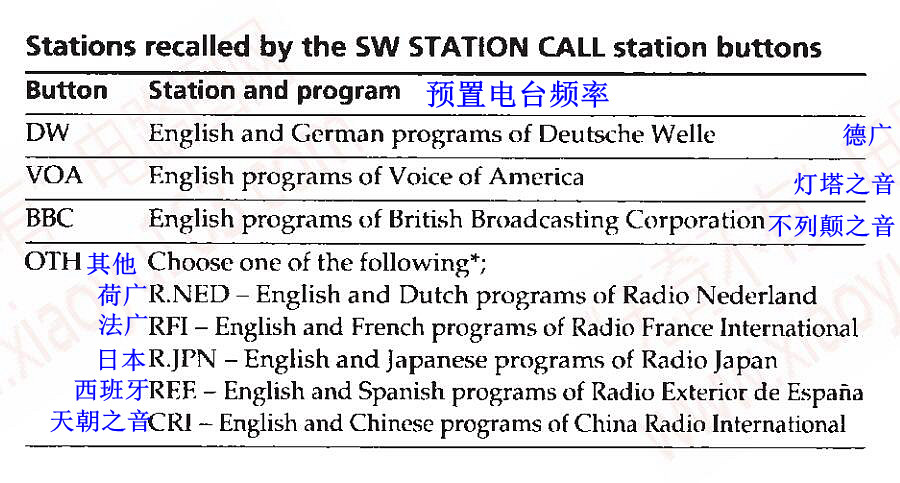

其中My是“我的”之意，可以自定义100个频率，

另外4个按键则是全球几大广播电台的短波频率，

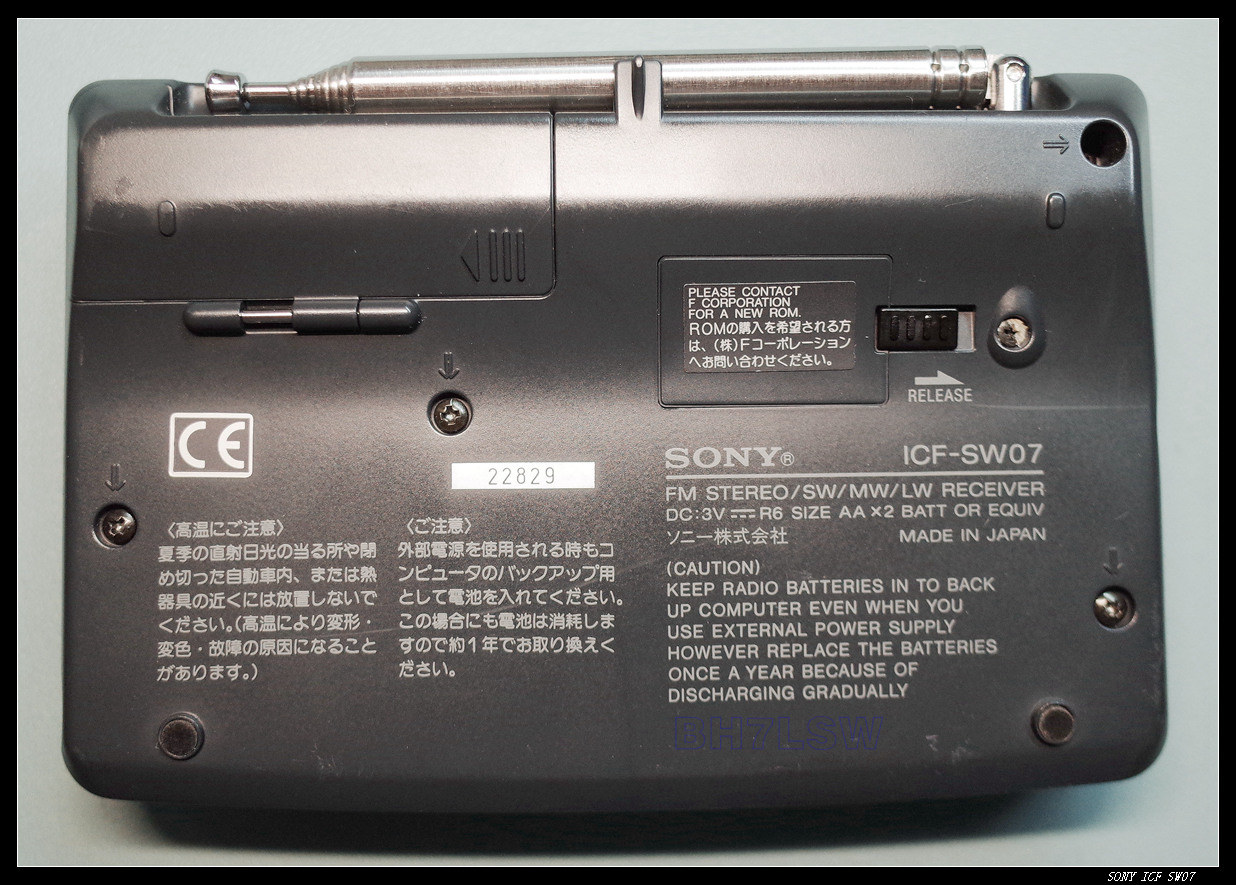

出厂预置，无法修改，除非跟厂家买新的芯片。

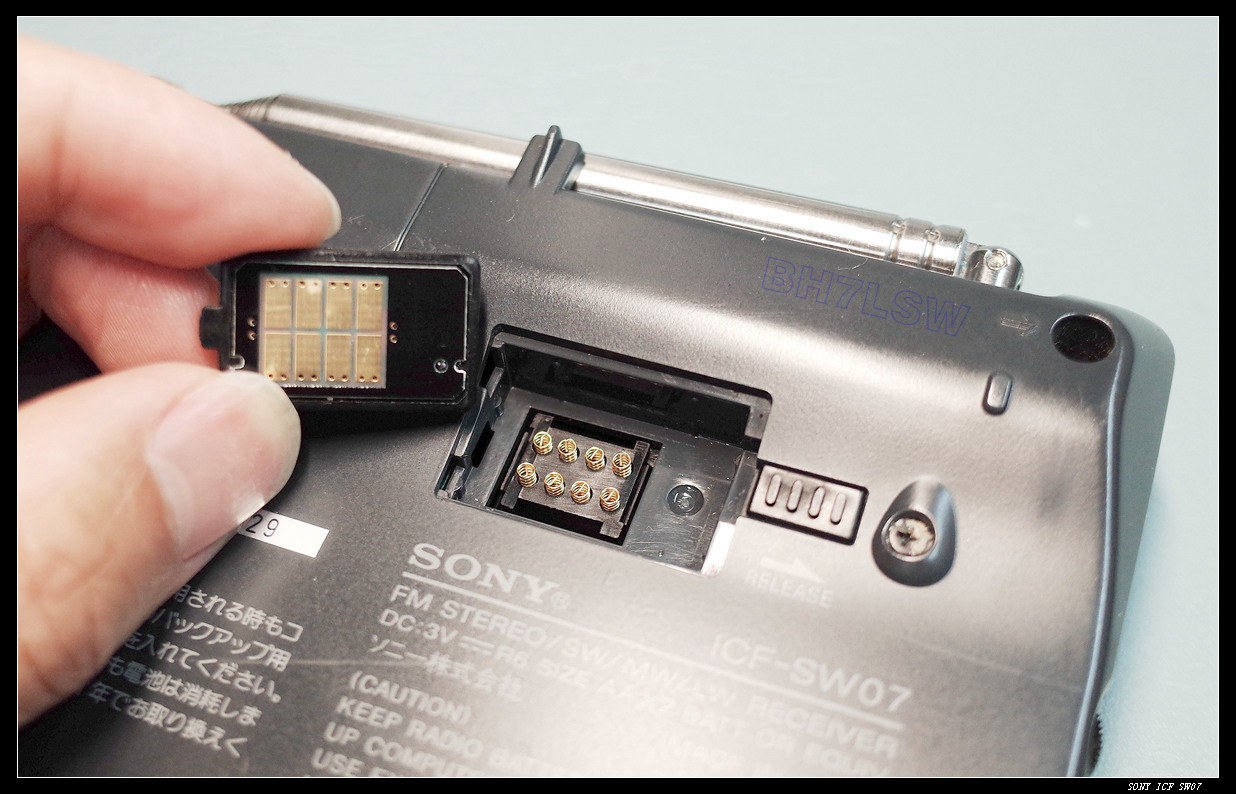

下图即为内存芯片。

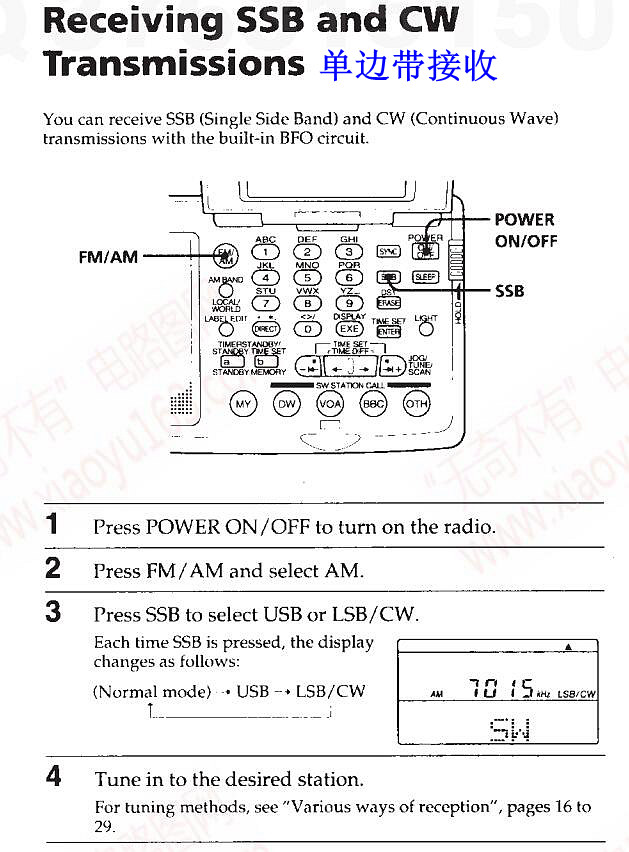

上图是单边带接收介绍。

SSB分了上、下边带选择，

按下之后，反应迅速，立马进入SSB状态。

并不像Tecsun的机器，即使当前旗舰机型，

想进入SSB状态也要等屏幕上的字符转好几个圈圈才行，

反应缓慢。



SSB模式下，

SW07最小步进是0.1kHz，还算实用。

但屏幕并没有0.1kHz的数字显示，

全凭感觉。

换句话说，在SSB模式下，

按10次慢速调谐按键，前面9次，LCD显示没任何反应，

到第10下，LCD显示才跳动1kHz。



配合室外天线，

SSB接收不输业余电台。

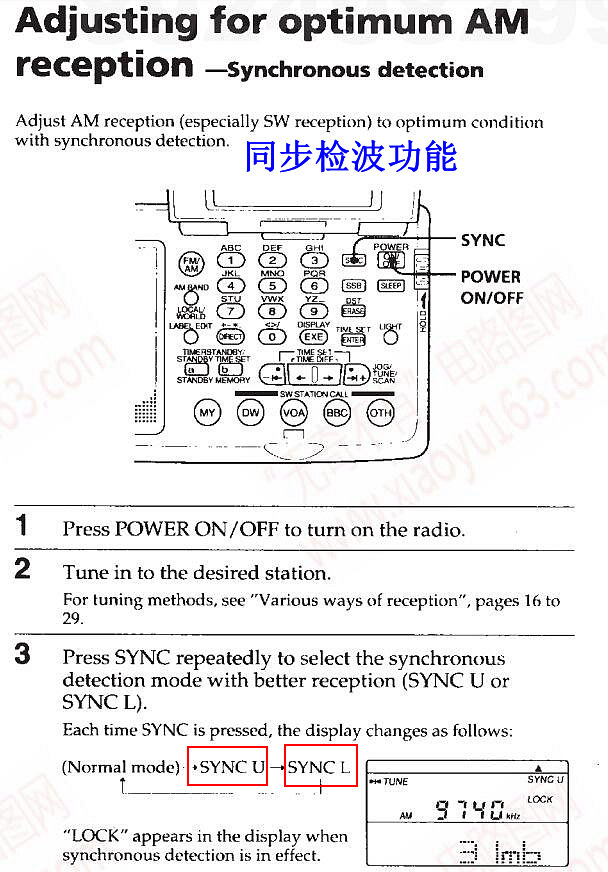

上图是SW07同步检波介绍。

同步检波亦分上、下边带，

实际使用，效果不错。

同步检波，其实是短波接收中无奈的选择，

在天朝之音的强大覆盖之下，

同步检波其实也回天乏力。

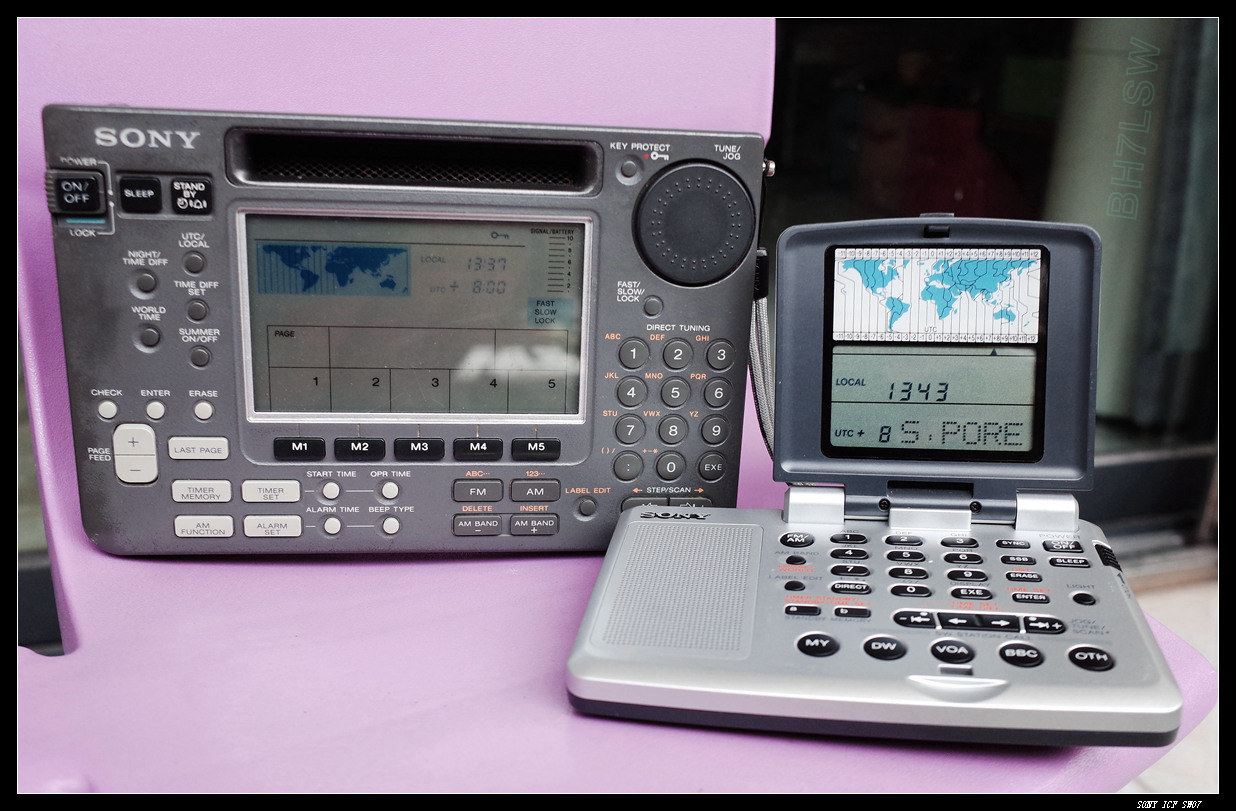

上图，SW07和它的老前辈SW55合影。

两者对比，SW07完胜SW55。

但SW55有飞梭。



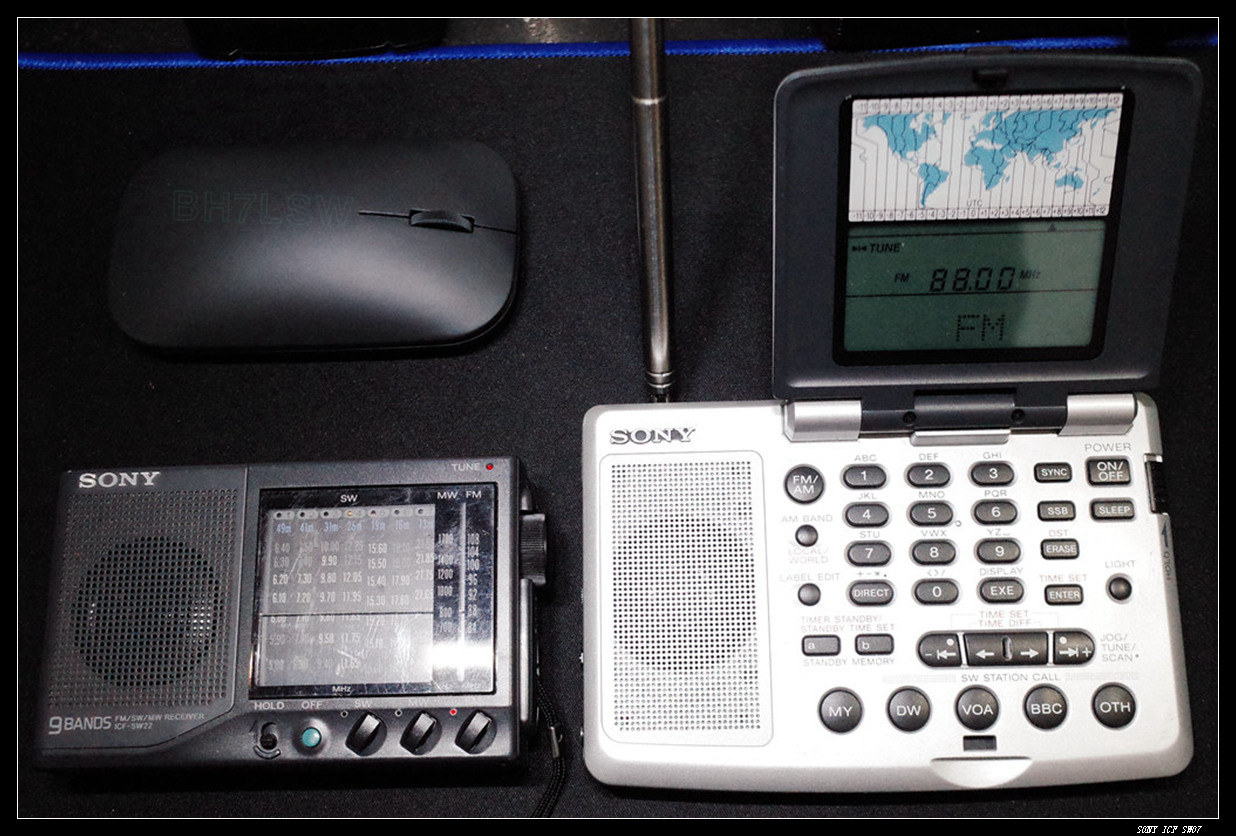

下图，SW07和小兄弟SW22合影。

SW22应该是世界上最小的高性能全波段收音机，

两者对比，SW07的接收性能完胜SW22，

音质亦如此。

但SW22更小巧，指针机更具调谐乐趣。





上图、下图，

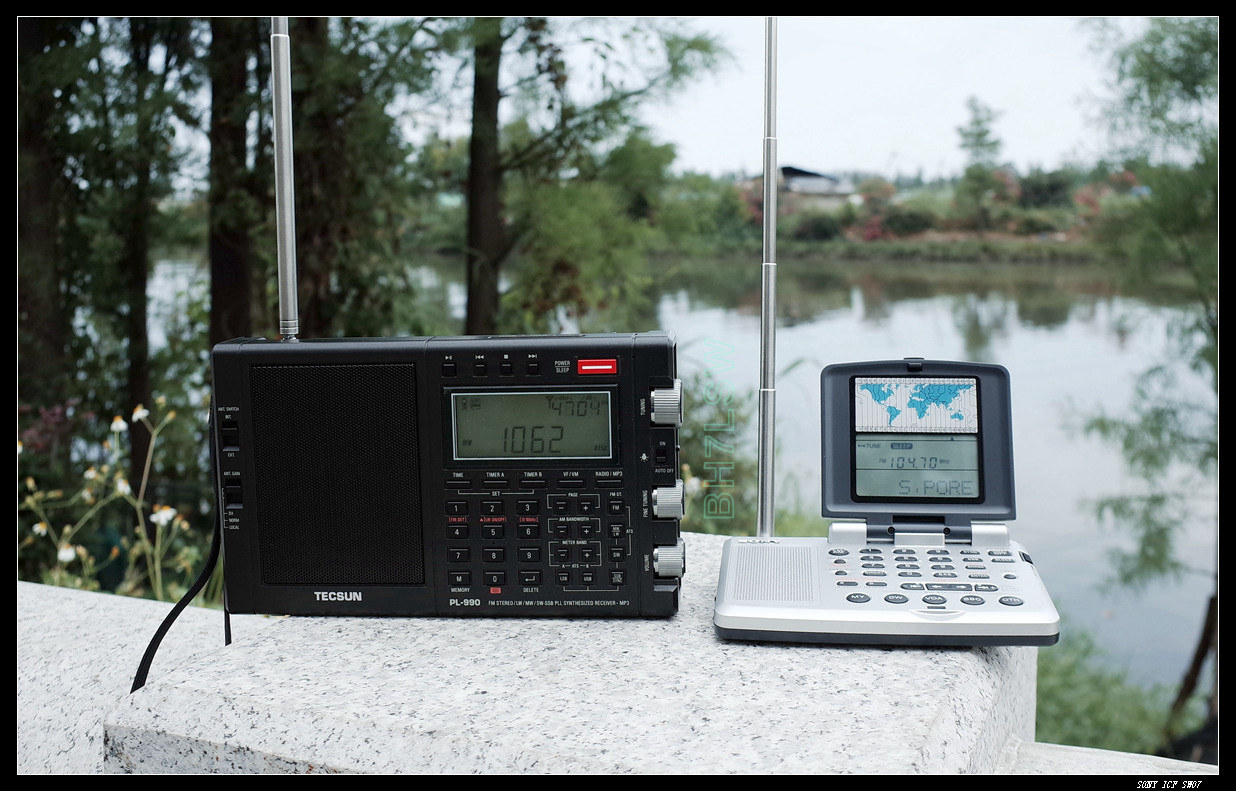

SW07和今年Tecsun 最新旗舰PL990合影。

论接收性能，

不管是FM还是MW、SW，

虽然差别仅仅是毫厘之间，

但总体而言，PL990均完胜。



论音质，PL990亦无法被超越。

但SW07比PL990小巧多了。

PL990生硬的按键，让人想把机子砸了。

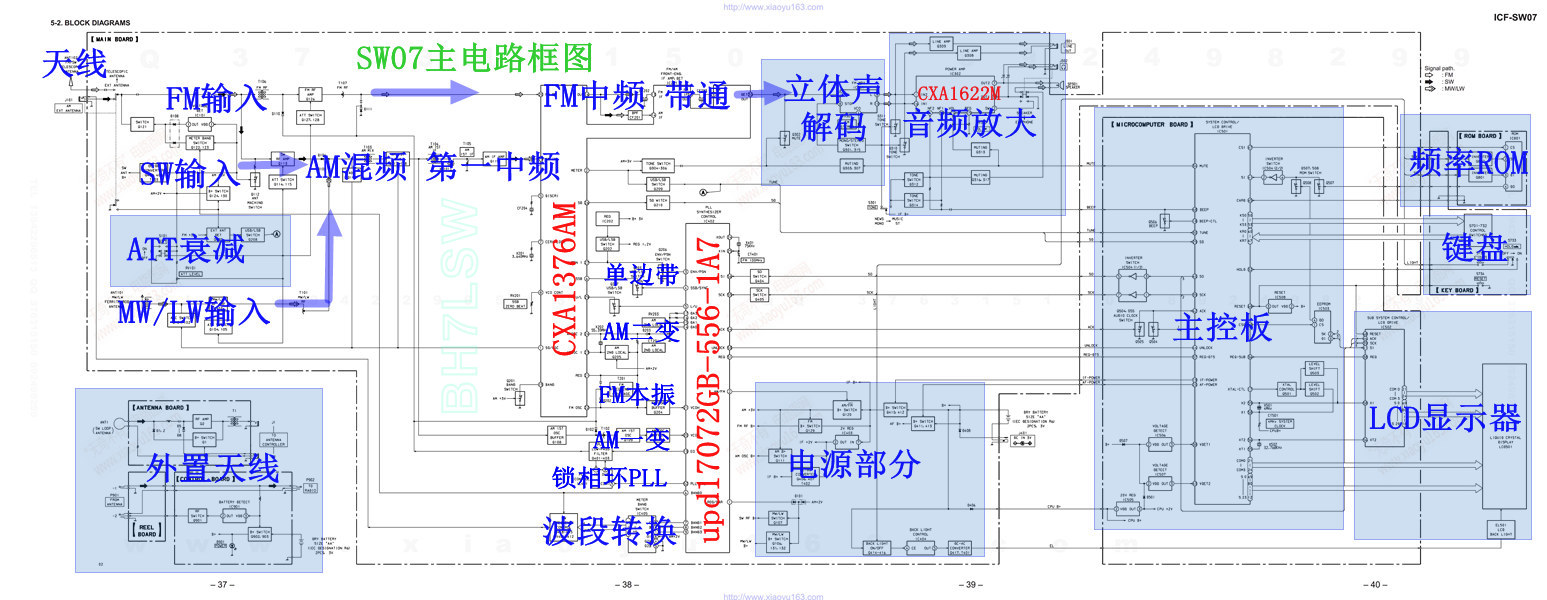

上图是SW07主电路框图，

在图上简单地分析了一下。

SONY收音芯片CXA1376AM独步武林，

成为一代绝唱。

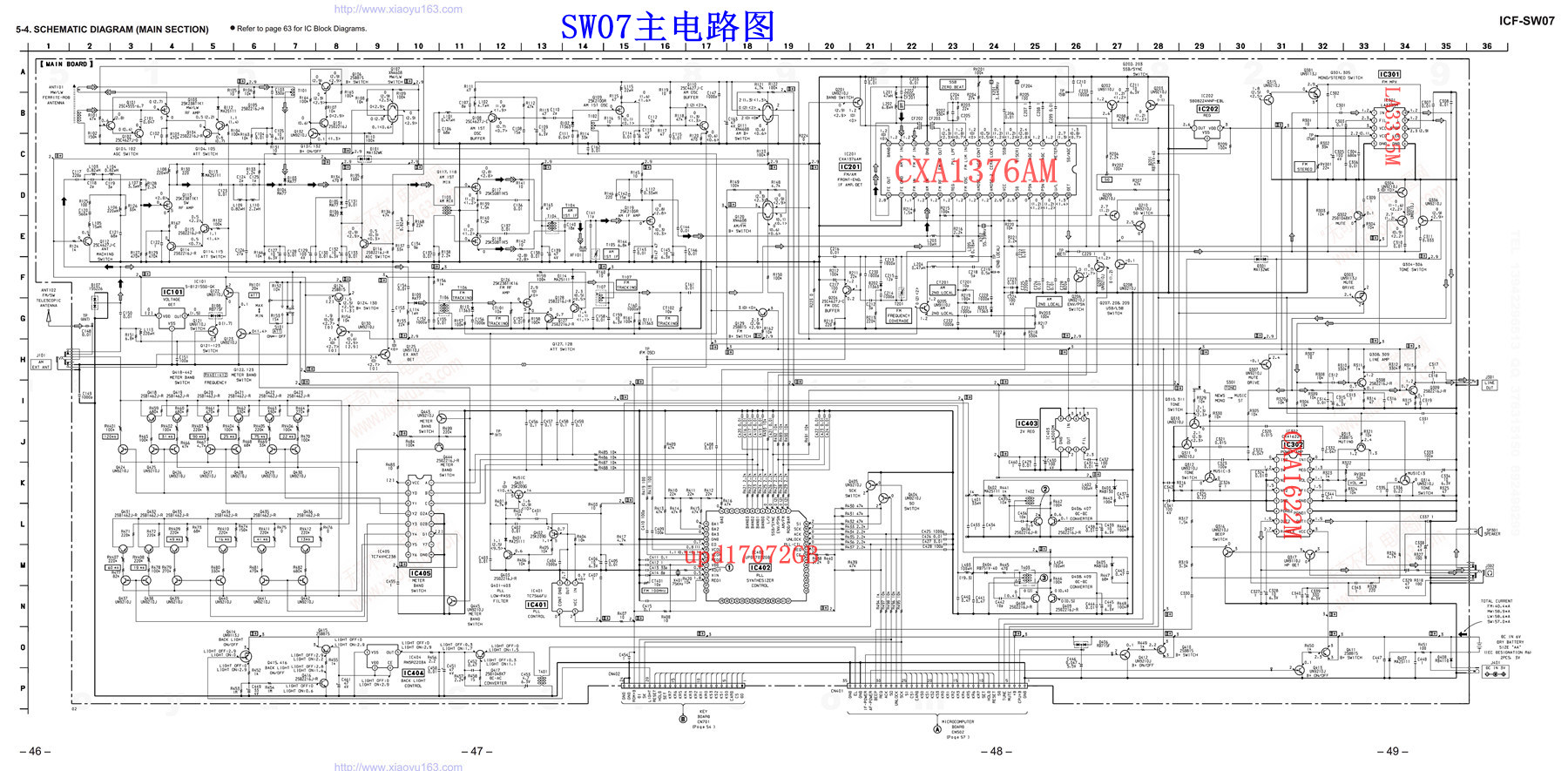

下图是主电路图，十分繁复。

大量的三极管用于开关功能，

奢侈豪华的设计。



根据维修手册的元件列表，

稍微统计了一下，主电路元件数量有：

芯片10块，

三极管104个，

二极管26个，

晶体3个，

线圈电感35个，

可调电阻18个，

电阻221个，

电容201个。

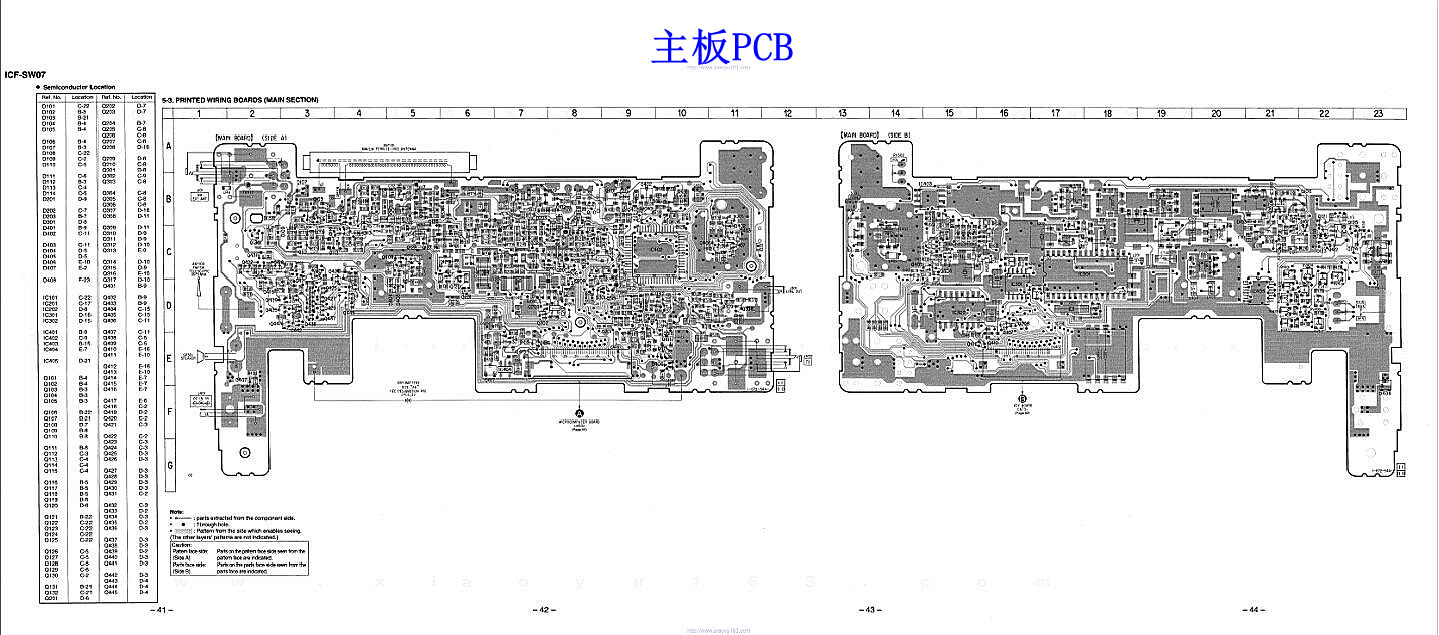

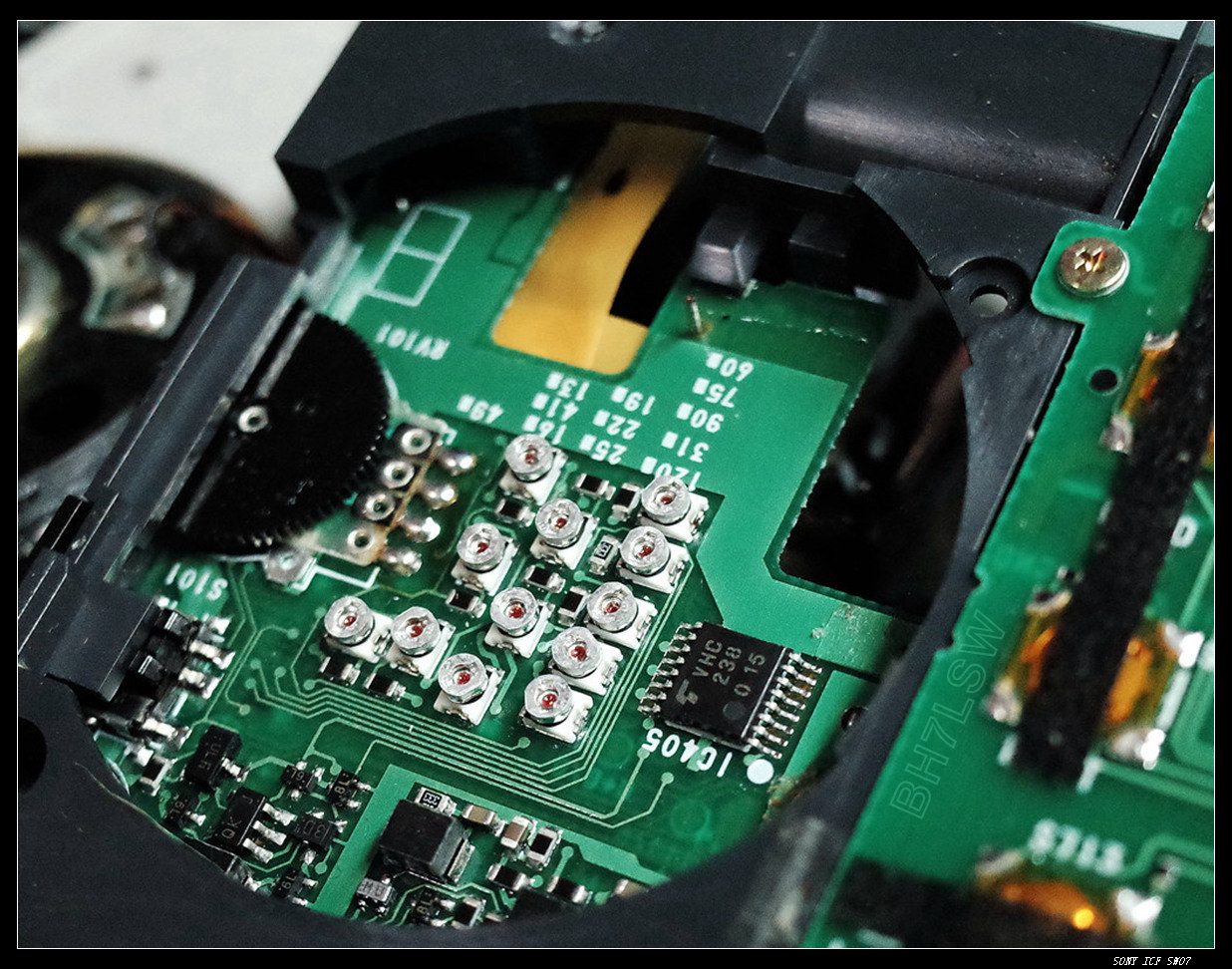

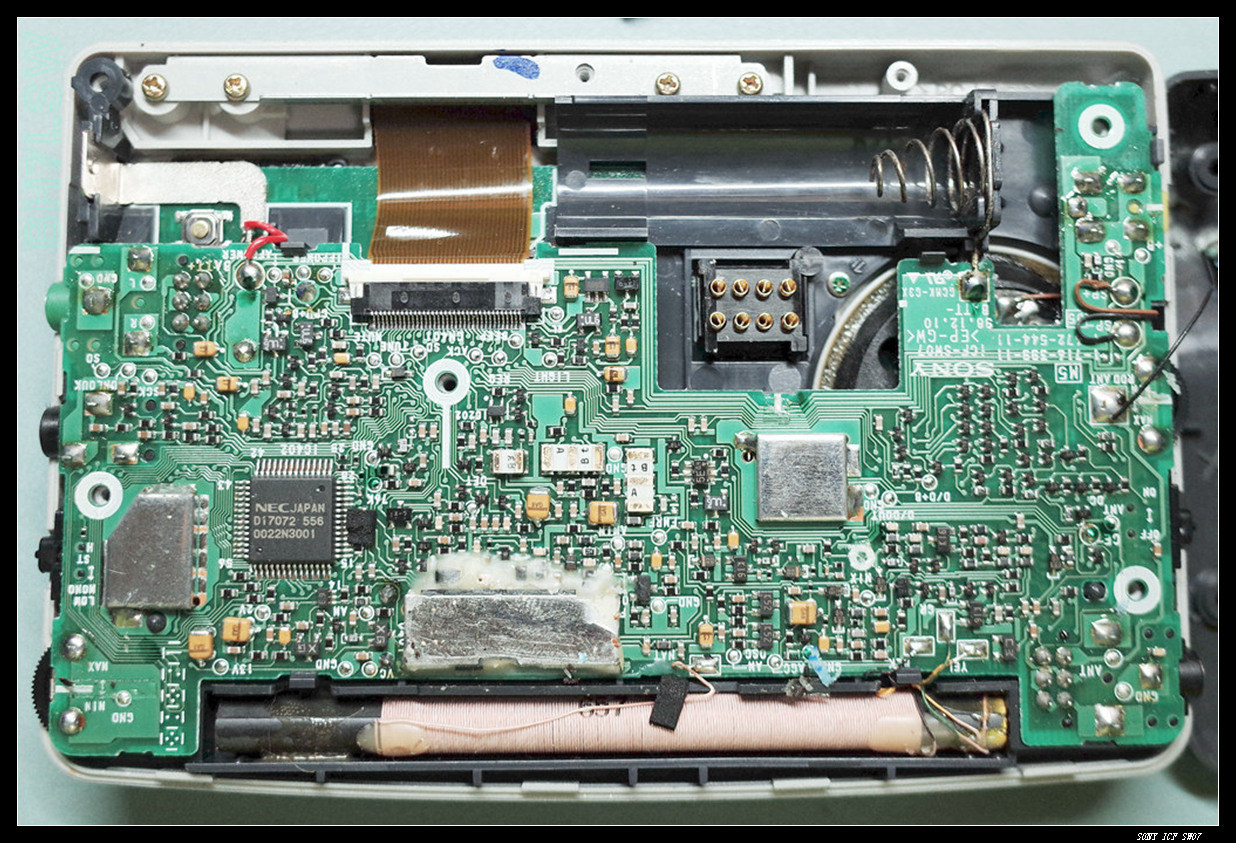

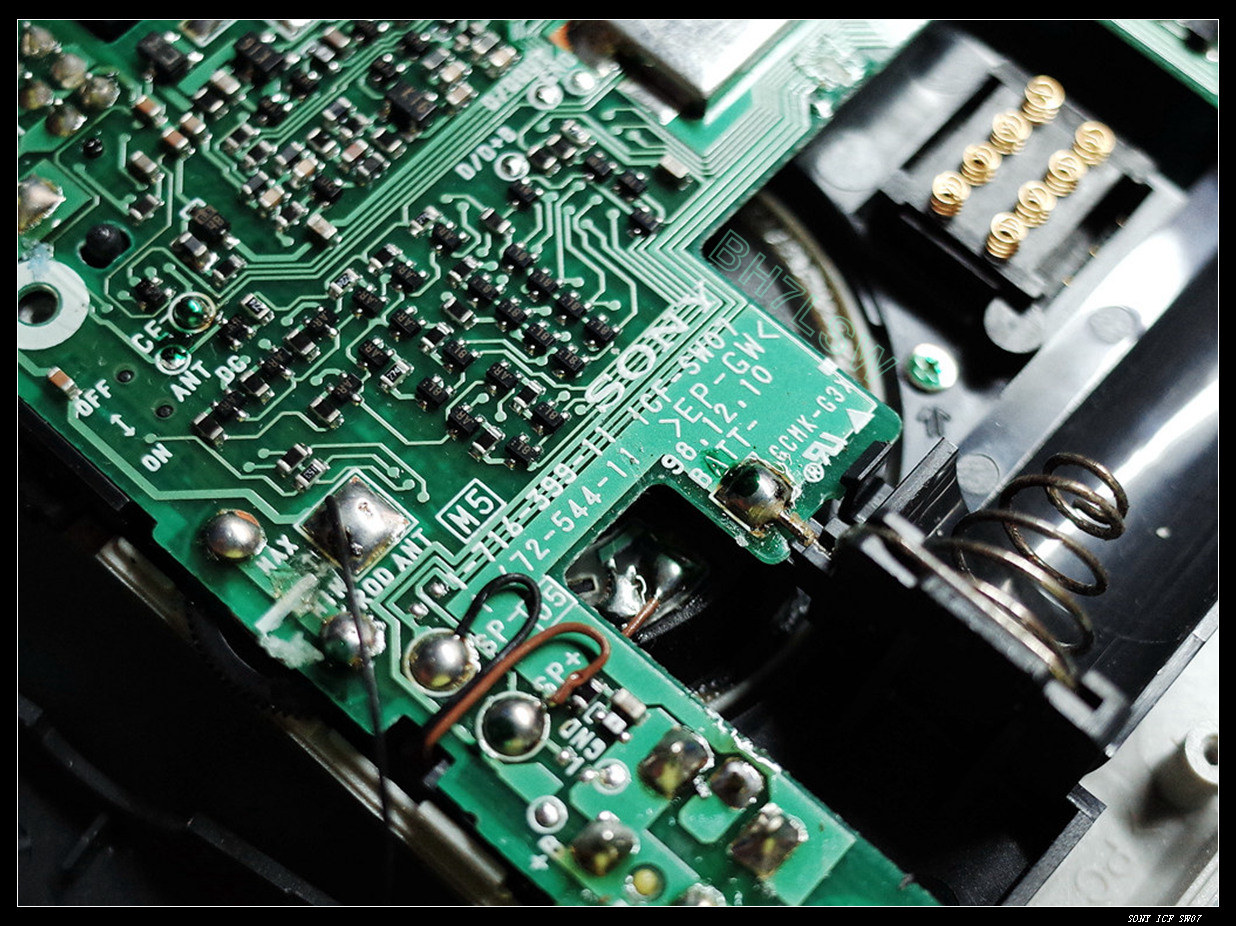

下图是主电路PCB。

大量采用了钽电容，

完全摆脱了电容失效的顾虑。

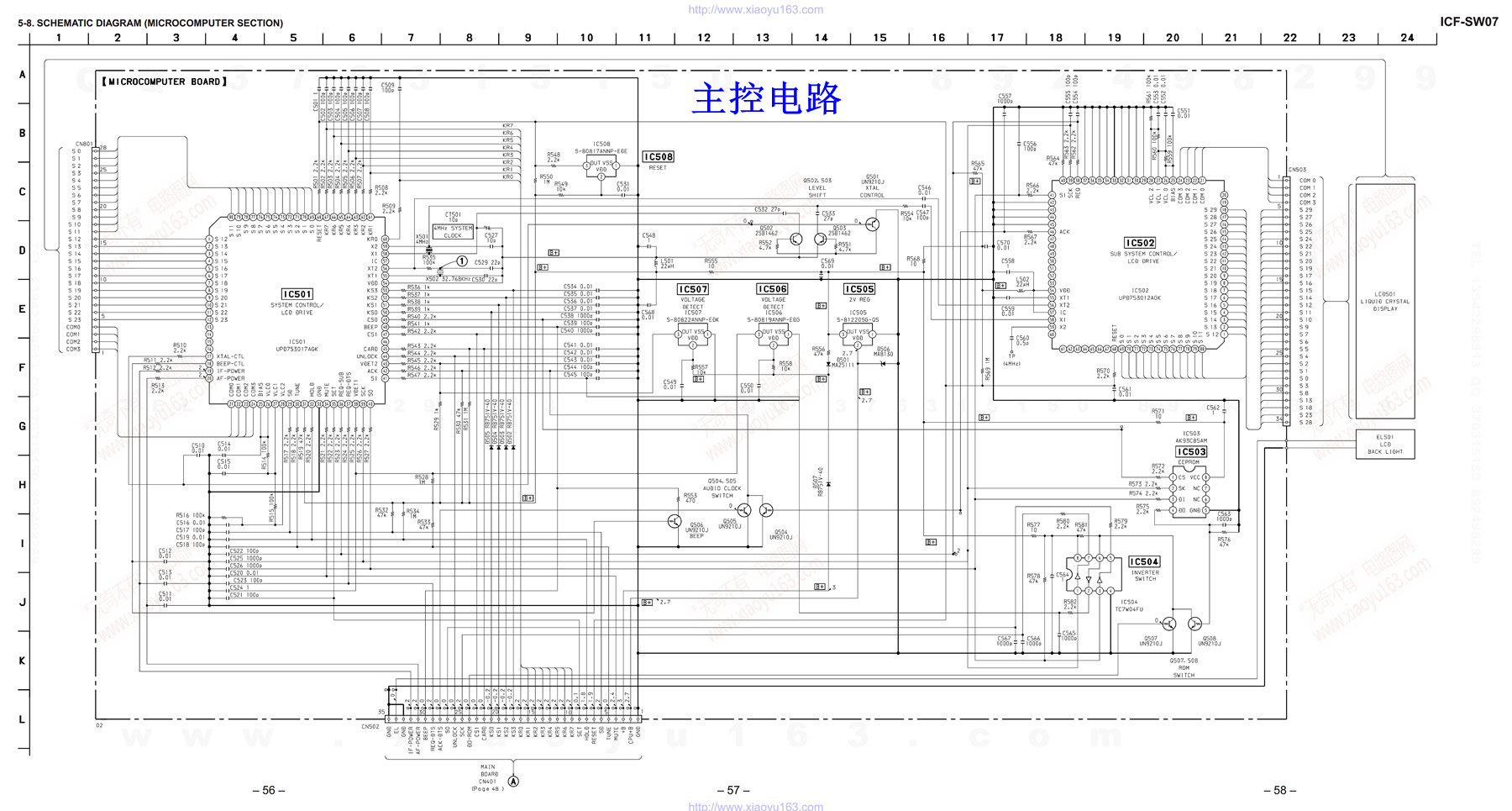

上图是控制部分和LCD部分的电路图，

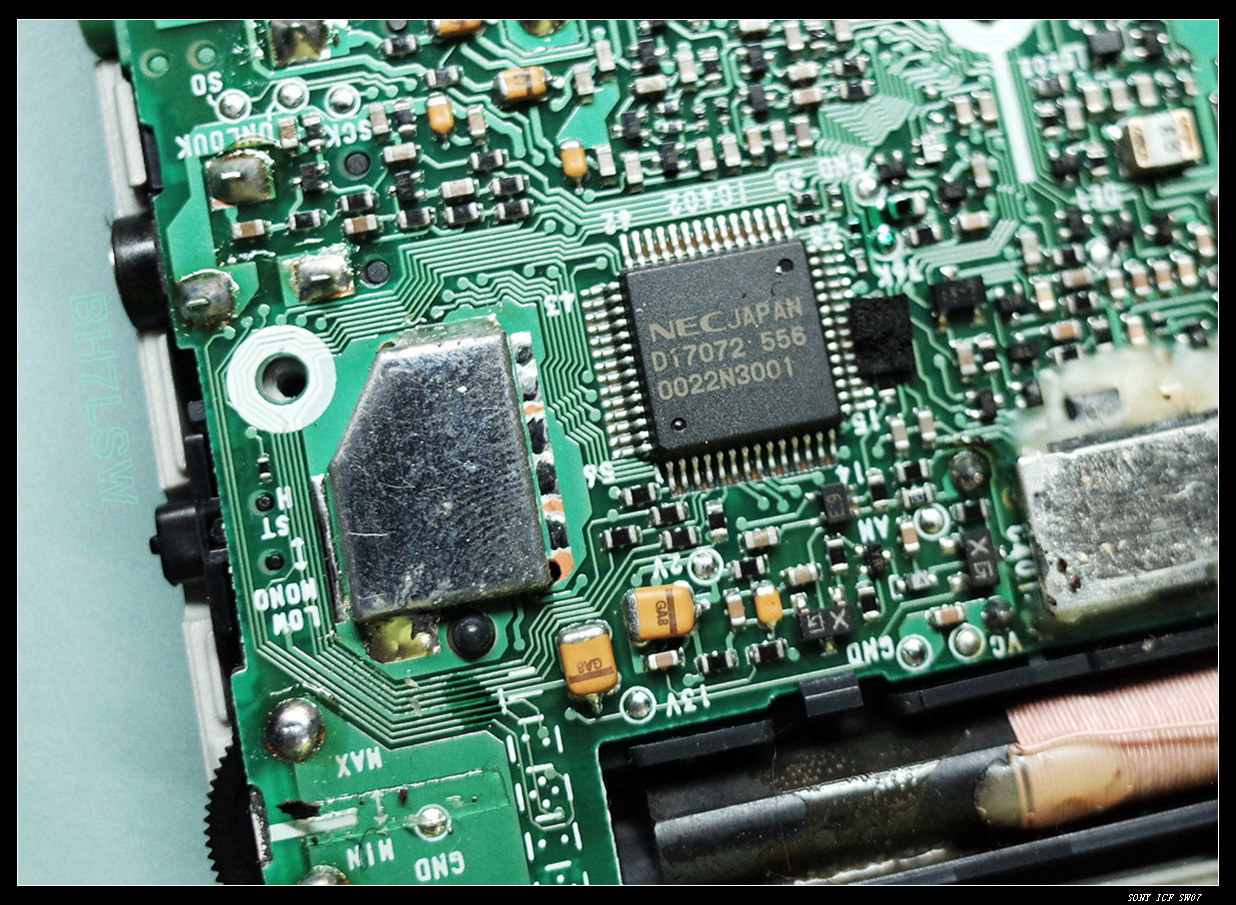

下图是主控芯片，

NEC出品的upD17072GB-556-1A7。

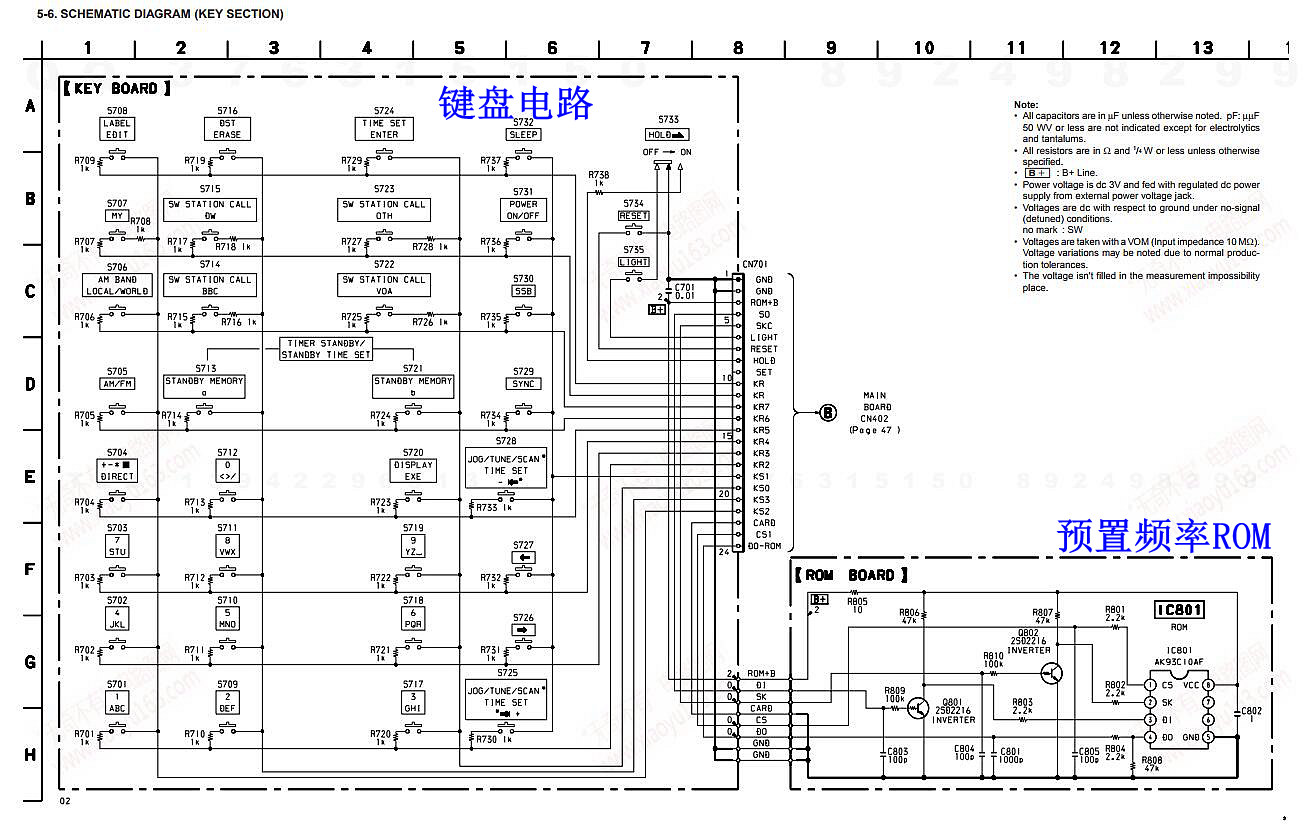

上图是键盘和预置频率ROM芯片的电路图。

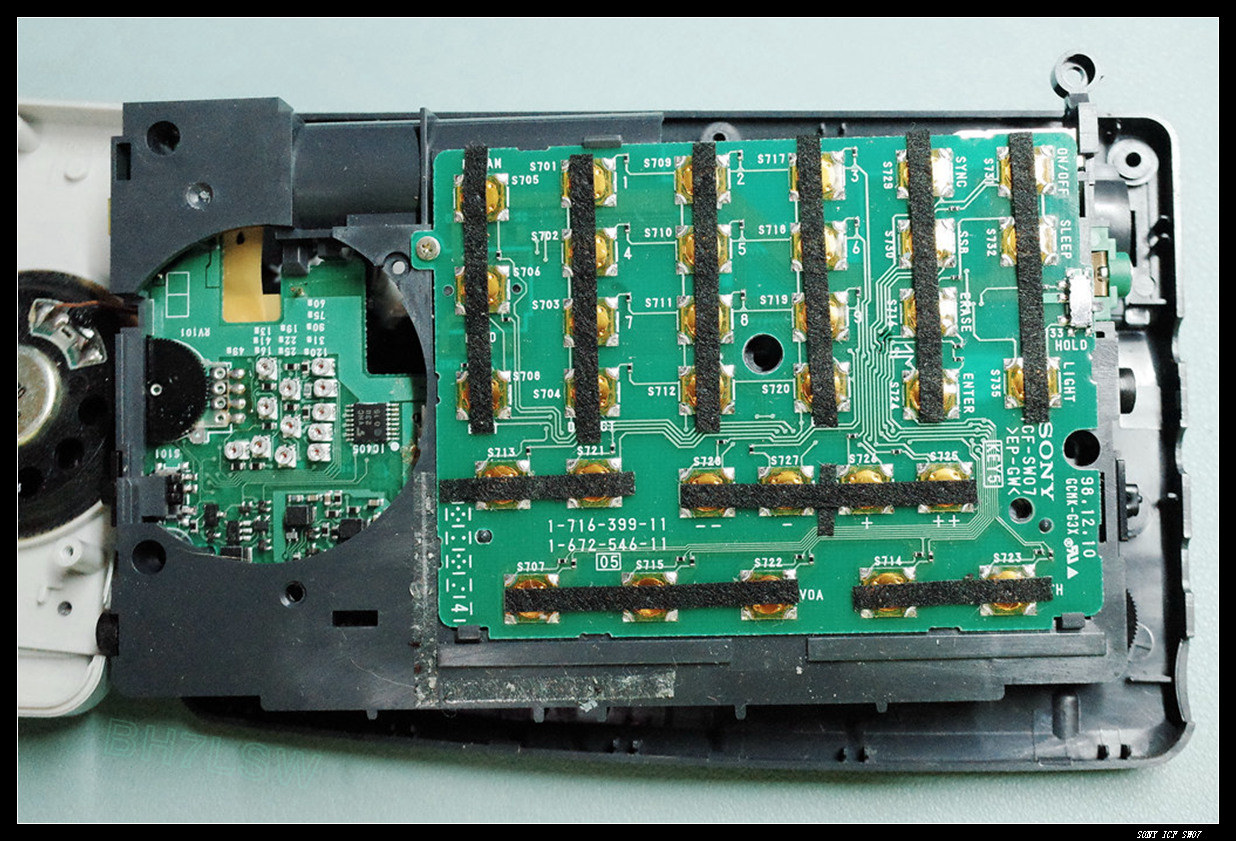

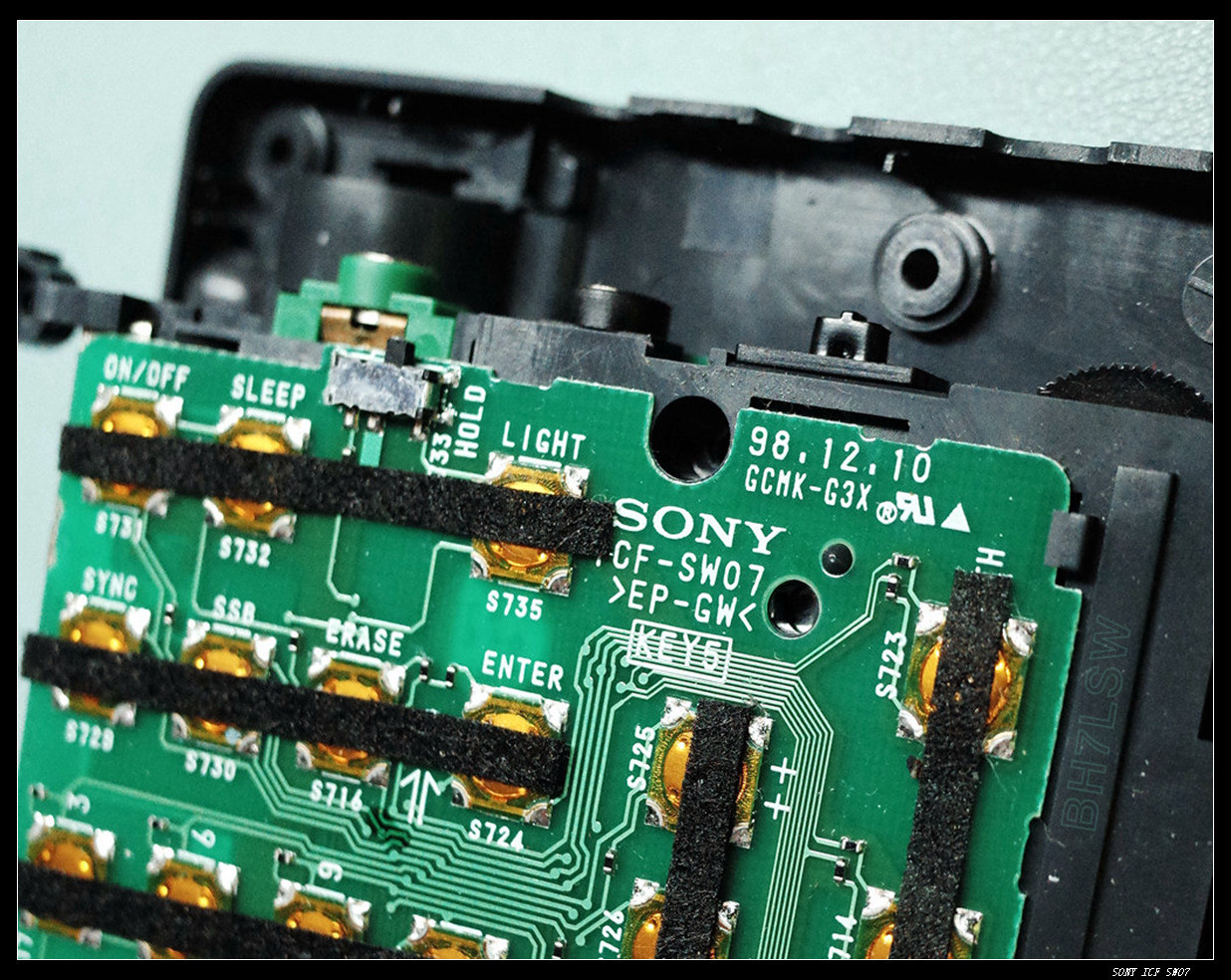

下图是键盘PCB。

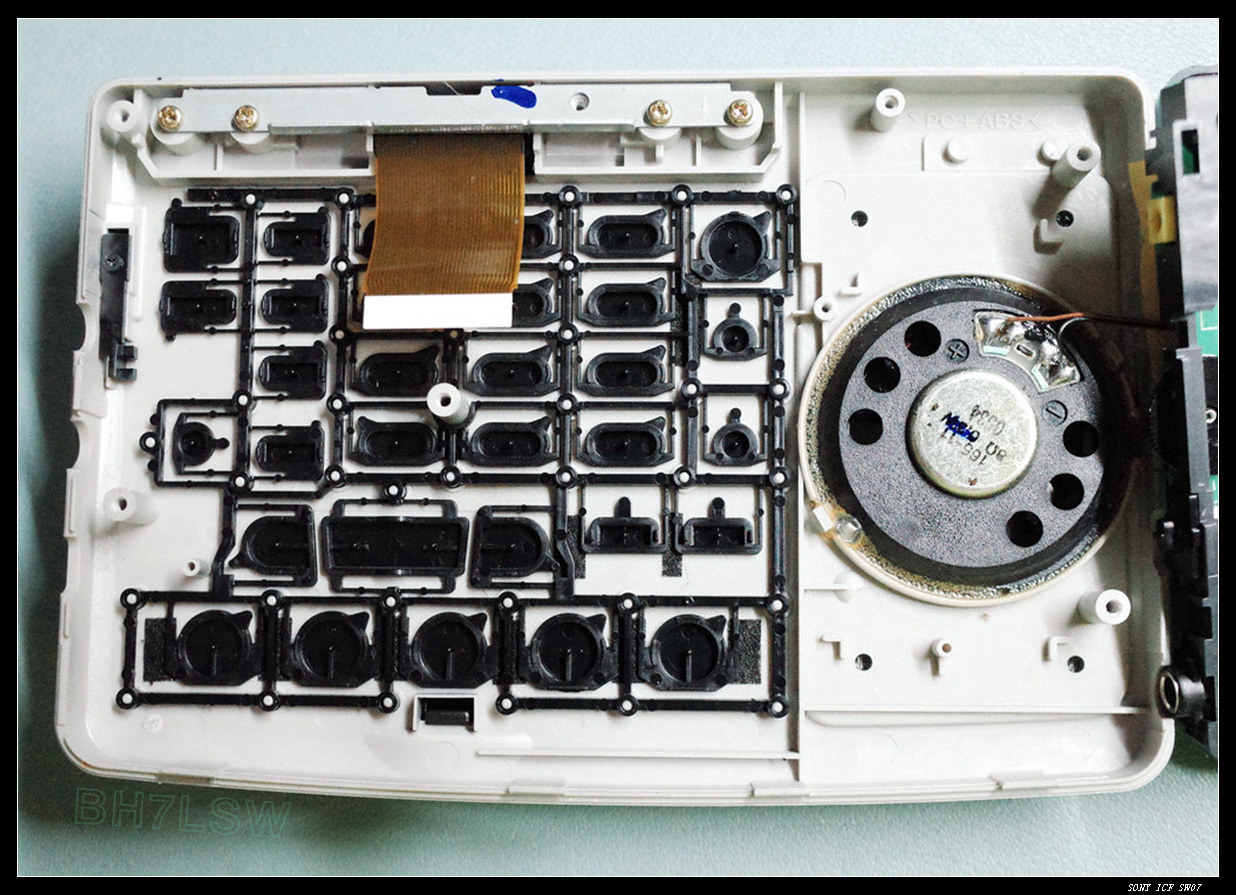

上图是按键和扬声器。

非常小的喇叭，

出乎意料的是，

它发出来的音质还真不赖，

当然了，在这个小口径前提下。



如果硬要跟大口径喇叭对比音质，

是非常不厚道的。

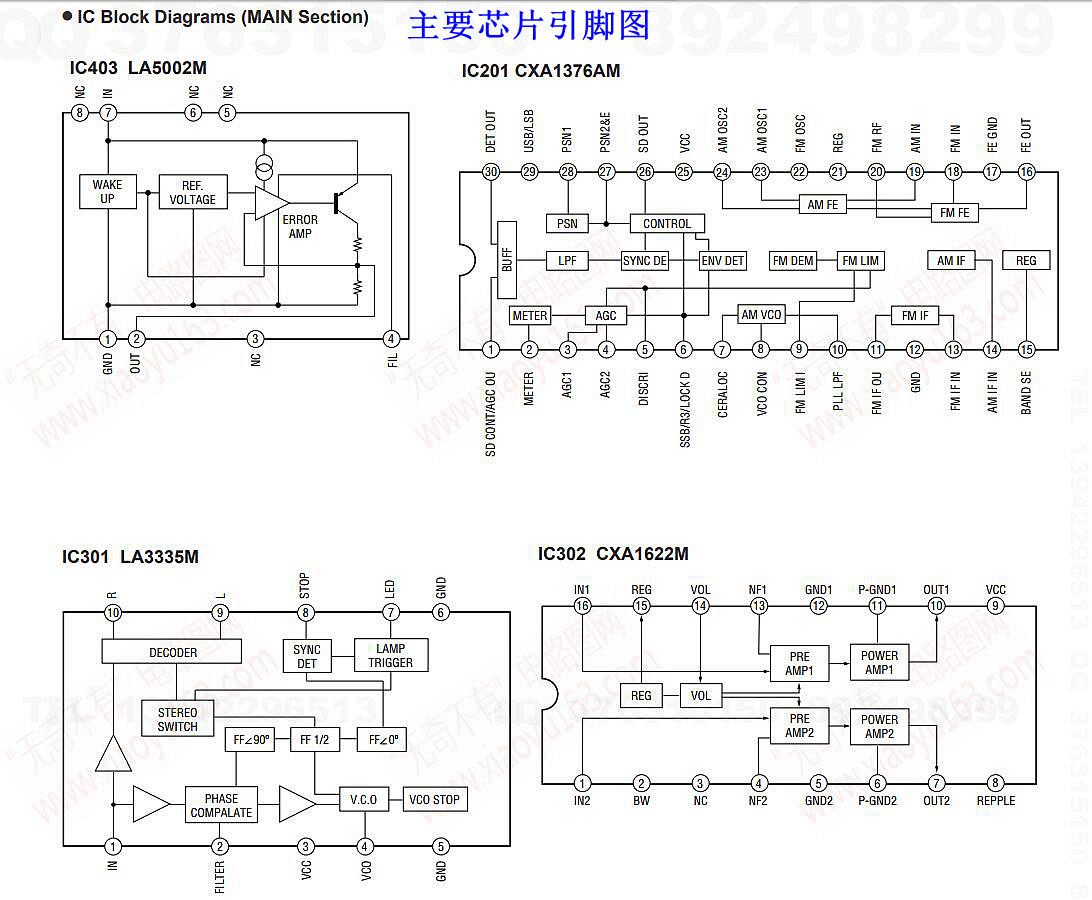

上图是主电路的几块主要芯片引脚图，

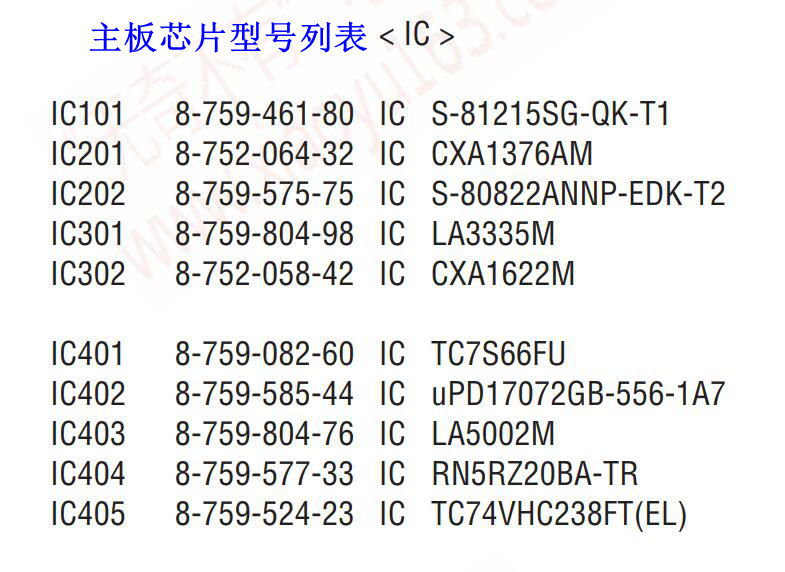

下图是主电路全部芯片型号列表。

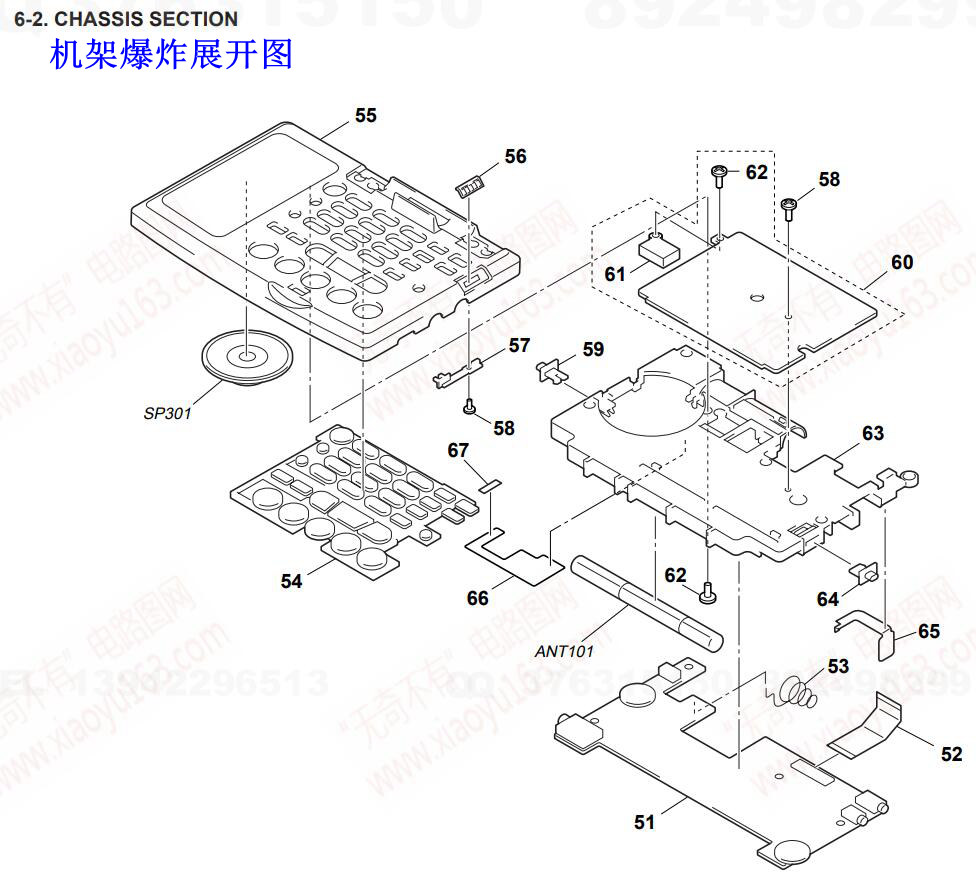

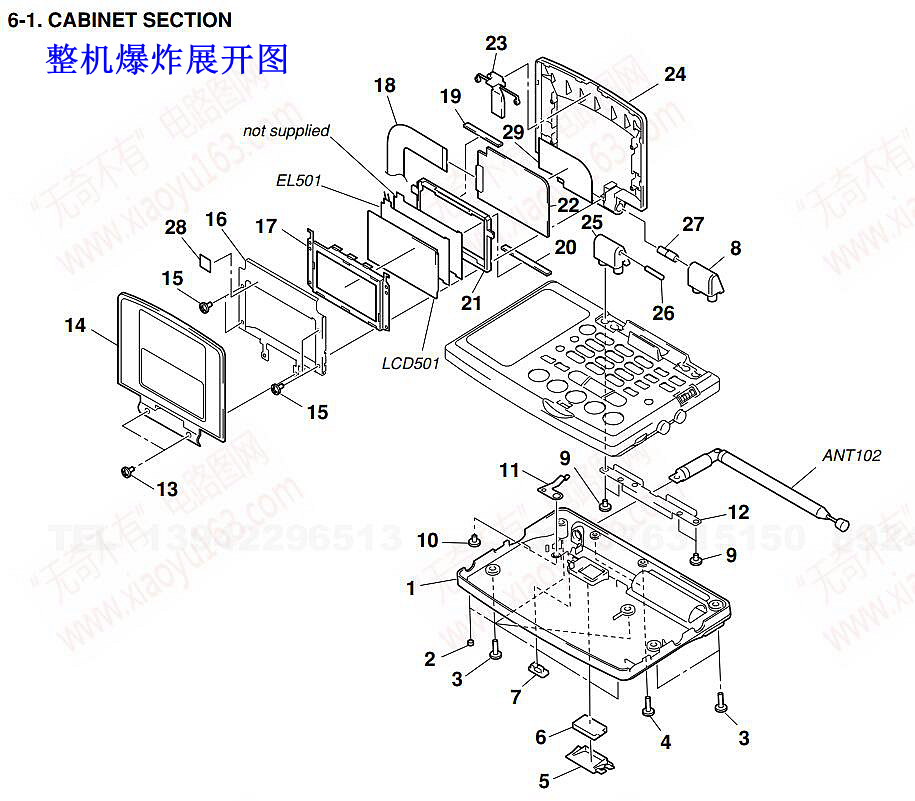

以下两图是整机及机架的爆炸展开图，

构件不算少。

实际上，

整机构件制作精良，

开模精准，

严丝无缝。







小结一下：

1、外形非常小巧，携带方便。

2、接收灵敏度高，选择性不错，是当年最高性能的代表作。

      但FM的选择性没法跟当前DSP的机子相比。

3、整机操控感觉很好，但音量旋钮感觉偏小。

4、在这个体积大小的前提下，音质还算不错，清丽澄亮。

      但毕竟喇叭太小，音质跟大型机子没法比。

5、中短波底噪非常低，不愧为一代名机。

      在中短波段，论底噪和接收性能，即使PL990也没有必胜的把握。

6、以下说缺点和不足，个人认为，最大的不足是没有飞梭。

      虽然有频率搜索、频率输入、频率存储等调谐方法，

      但没有了飞梭的收音机，是没了金箍棒的孙行者。

7、频率存储芯片是个令人烦恼的问题，如鲠在喉。

8、没有航空波段。

9、快速调谐时有调谐静噪，自作多情的功能。





最后，

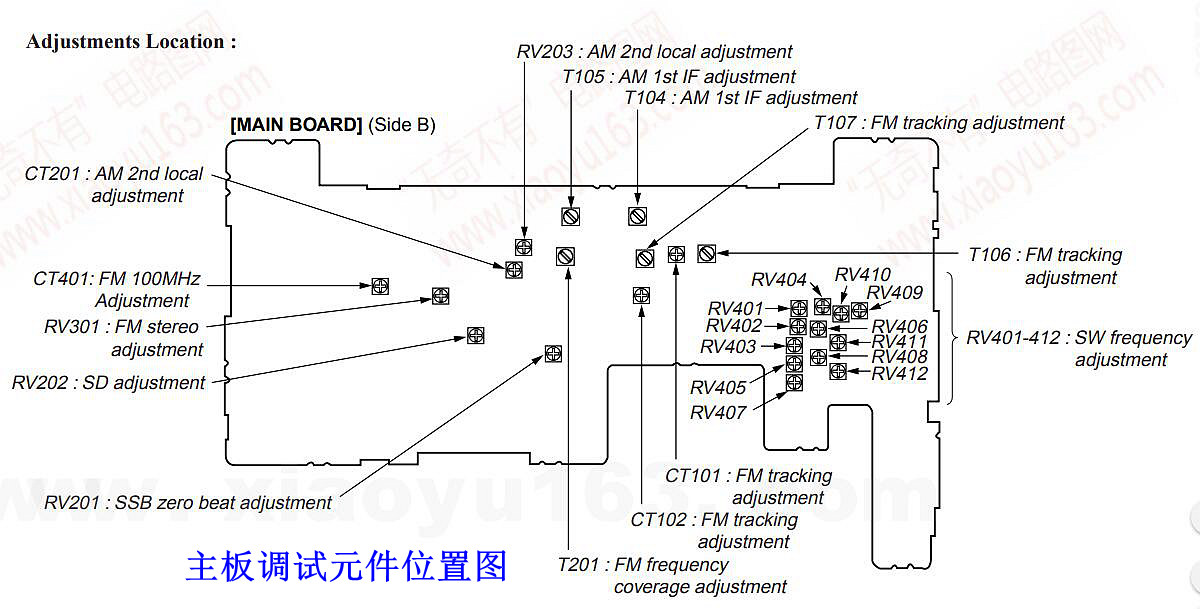

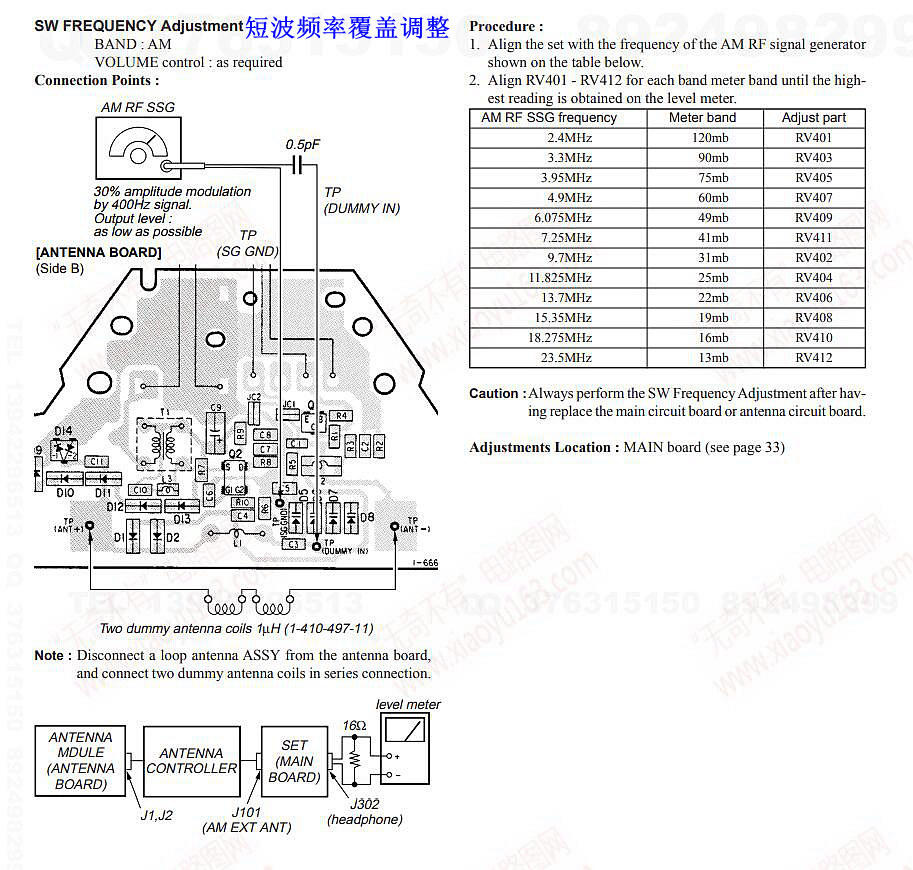

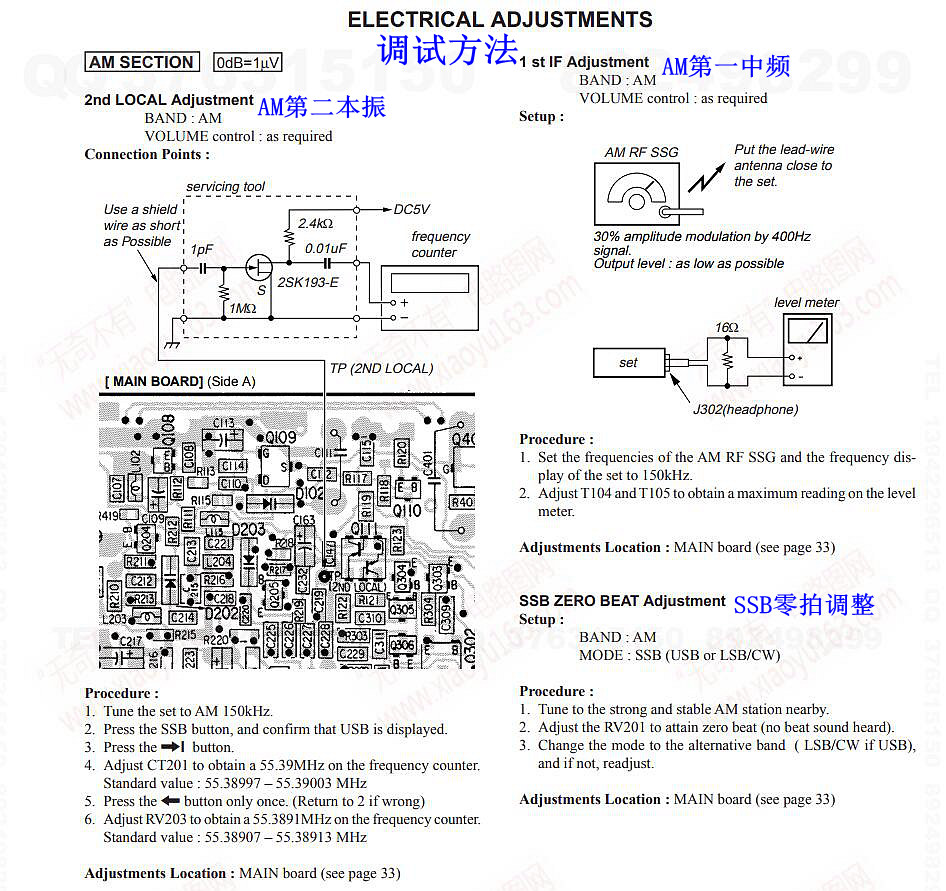

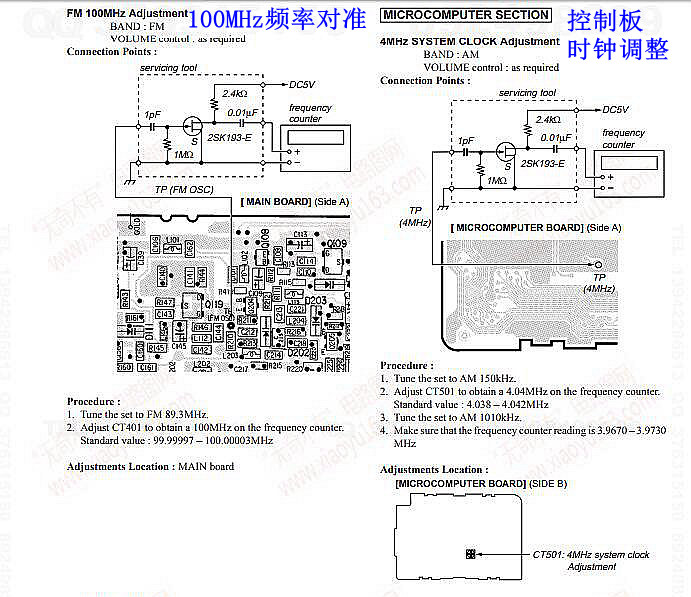

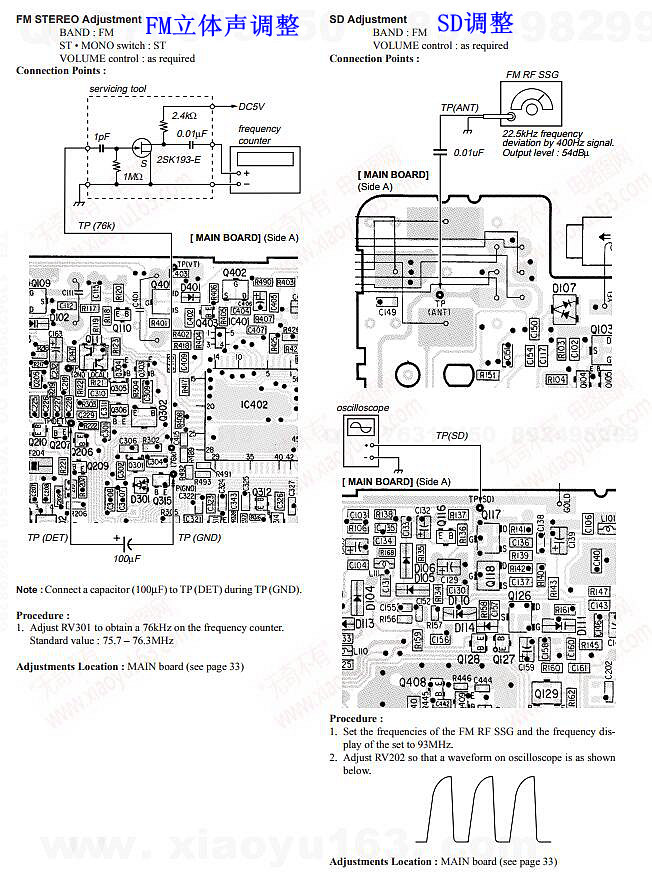

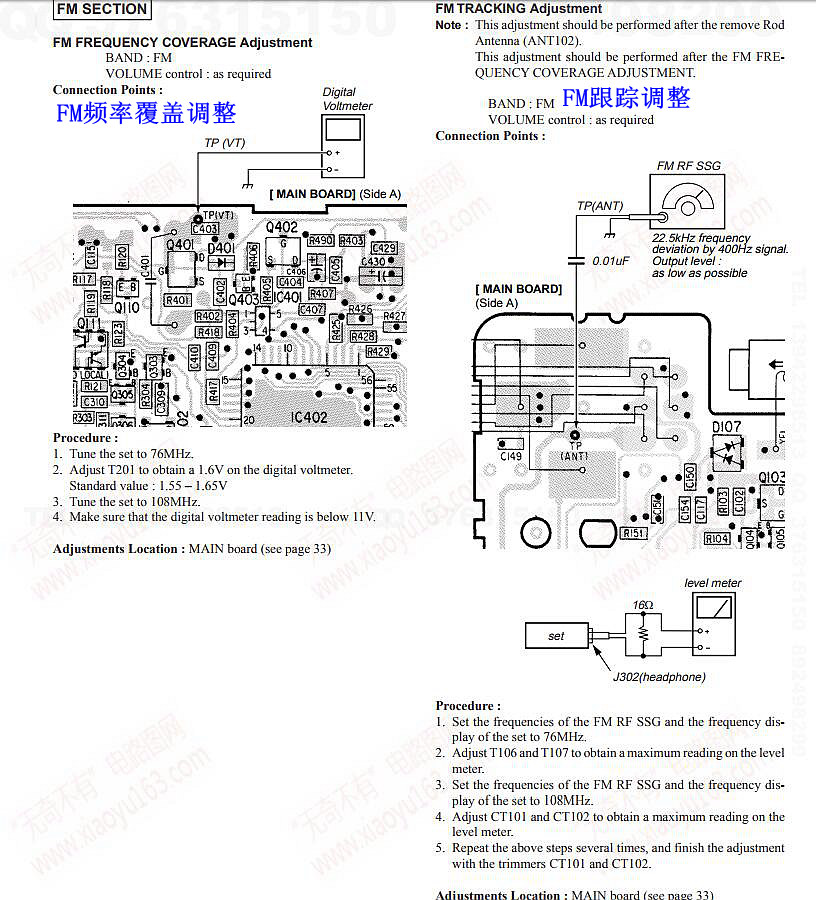

附上SW07调试方法和参数。

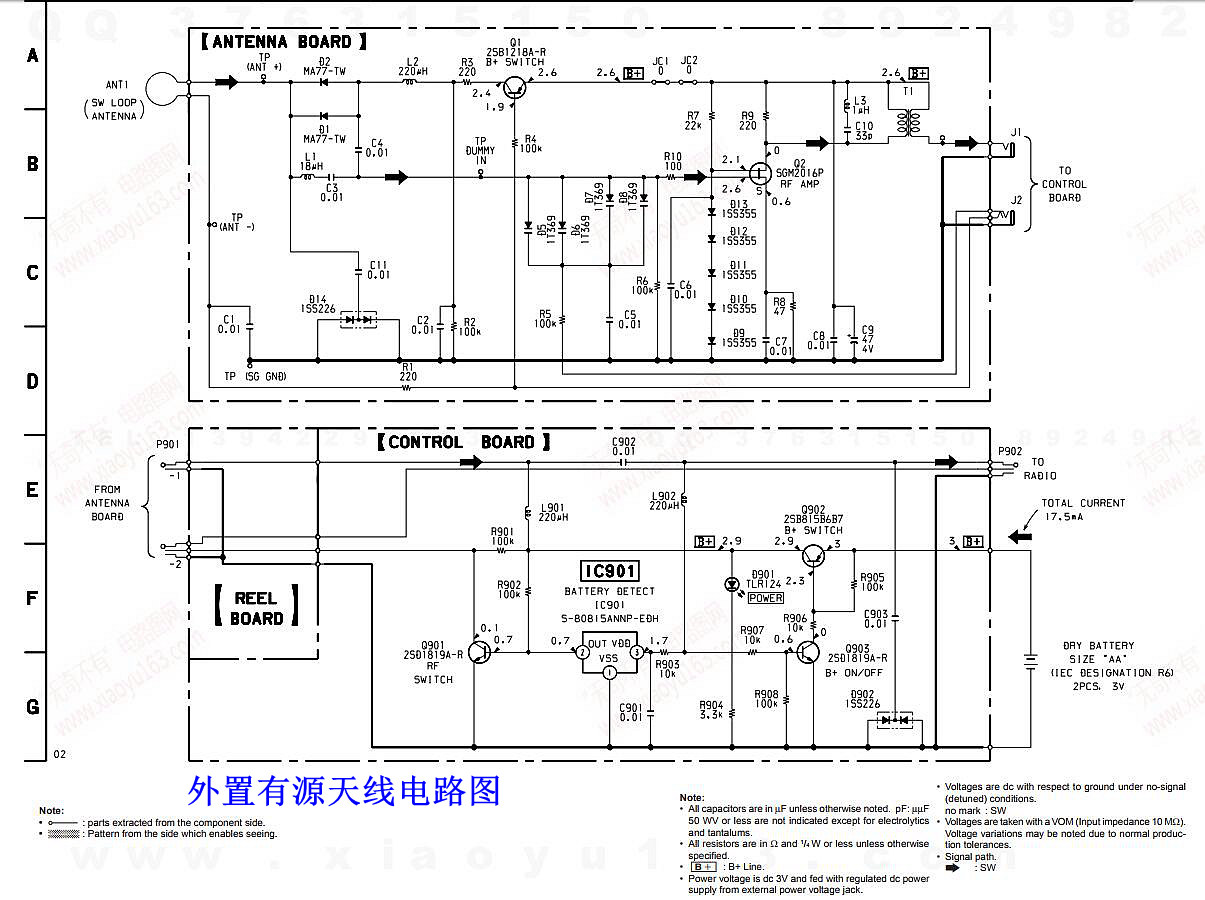

外置有源天线AN-LP2的电路图。
