WSJT-x通联软件

使用说明







声明

                            1、本文仅针对便携数据终端PDM150内置的WSJT-x  ver 1.1版本。

                            2、本文仅对于软件的操作和使用进行说明,基于电台与PDM150已经正确连接,

                                 并正确设置好PDM150内置声卡。



目录

一、软件主操作界面

二、频谱图界面

三、开始您的第一个JT65通联

四、菜单详解

1、File菜单

2、Setup菜单

3、View菜单

4、Mode菜单

5、Decode菜单

6、Save菜单

7、Help菜单

五、日志文件

六、关于软件作者

七、关于WSJT软件名字

八、JT65与JT9的主要区别

九、参考资料

by BH7LSW

2016年11月





一、软件主操作界面

WSJT x通联软件01 - WSJT-x通联软件 使用说明

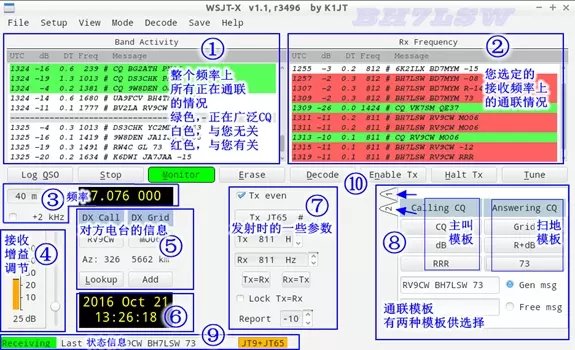

1、  频率上活跃的通联情况

绿色部分为正在进行广泛呼叫的电台,双击之,则对方信息进入2号框,同时软件会自动设置好Tx参数,并等待时机发射,进入通联状态。此时,发送的信息可以在8号框选择或修改。红色部分则为与您通联过的信息。白色部分为其他友台正在进行的通联情况。

2、  Rx Frequency窗口显示您设定的接收载频上的通联情况,即频谱界面绿色横条所示位置。

3、  这里显示当前工作的频率和波段。单击波段,会显示默认频率。默认频率可在菜单setup—configuration—default Frequencies设置。通联之前建议确认好电台频率,以免记录日志时录入了错误的波段频率信息。

4、  接收增益调节,此为软件方式对输入信号进行放大,不宜设置过大。

5、  对方电台信息,显示您正在或正准备通联的友台的信息:Dx Call呼号,Dx Grid网格,AZ方位角和 距离,Lookup打开浏览器查看对方在QRZ.com上的信息,Add把对方信息加入软件的数据库。

6、  当前UTC时间。JT65数据模式对时间同步要求十分高,请用GPS授时或网络授时。

7、  发射参数,一般情况下软件会自动设置好,无需更改。

Tx even表示偶数分钟时自己才发射,不选则表示奇数分钟时发射。

主叫时,可以手动输入想要发射的载频频率,也可以在频谱图上点击红色横条进行设置。

8、  通联模板。点击选项卡1、2,有两种模板供选择。

9、  状态信息。分别表示:当前处于接收或发射状态,上次发射的内容,工作的模式。

10、操作按钮

Log QSO  记录日志,点击则弹出对话框将刚刚通联的内容记录进日志。

Stop     停止接收,停止解码,停止发射,统统停下来。

Monitor  接收监控,选中变成绿色,表示正在监控频率上的信号。

Erase    擦除,单击清空2号框RxFrequency内容,双击清空1号框、2号框全部内容。

Decode   解码,解码时呈蓝色状态。

Enable Tx  进入自动发射状态,选中呈红色,表示软件正伺机自动发射。

Halt Tx    暂停发射。

Tune     纯载频发射,选中则立即启动发射,但没有携带任何信息。用于调试电台。





二、频谱图界面

WSJT x通联软件02 - WSJT-x通联软件 使用说明

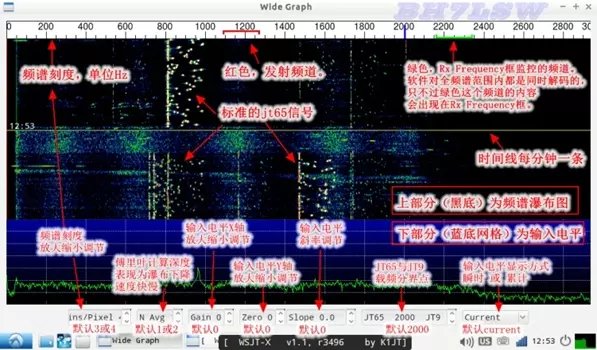

频谱图界面由两部分组成,详细解释见图中说明。

其中,“JT65  2000 JT9”为JT65与JT9的载频分界点,中间数字单位为Hz,低于这个数字的(例如0~2000Hz)采用JT65模式,高于(2000Hz)则为JT9模式。JT65与JT9的主要区别详见本说明第八部分。



三、开始您的第一个JT65通联

标准的JT65通联至少需要正确交换三个信息:①双方呼号;②网格地址;③信号报告。

一般通联流程如下:



主叫方(BG8NJW)

回答方(BH7LSW)

说  明

1

CQ  BG8NJW  OL26



进行广泛呼叫,自报网格

2



BG8NJW  BH7LSW  OL62

回答呼叫,报上自己网格

3

BH7LSW  BG8NJW  -18



勾搭上,发信号报告-18

4



BG8NJW  BH7LSW  R-15

R表示抄收,并发送信号报告-15

5

BH7LSW  BG8NJW  R  73



抄收,73再见

6



BG8NJW  BH7LSW  73

73再见,通联完成

以上即一次完整通联,三个回合,言简意赅。每次发送约43秒,完成一次通联最快需要四分多钟时间。其中信号报告单位dB。



WSJT x通联软件03 - WSJT-x通联软件 使用说明



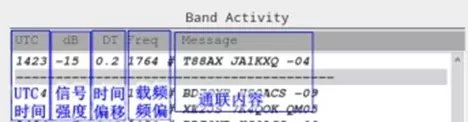

如上图,基本信息解释如下:

UTC时间: 精确至±1秒内,PDM150由GPS授时或网络授时达到。

db信号强度:一般范围为-30dB到-1dB,-30dB信号最弱,-1dB最强,该信号报告由软件自动生成。

DT时间偏移:即与标准UTC时间的偏差,一般在1.9以内可以完成通联。

Freq载频频偏:即载频在电台频率以上多少Hz。

Message通联内容:接收到的信息。

以下针对回答呼叫和主叫两种情况,简述在PDM150上使用WSJT-x通联的具体操作流程。


1、回答呼叫

(1)连接好电台与PDM150,电台发射功率设置不宜过高,建议在30W以内。通联时电台将连续长时间发射,注意电台散热情况。

(2)将电台调谐至热门JT65频点:14.076MHz(白天至傍晚)或7.076MHz(夜晚),并设置为数据模式(如有)或USB模式。

(3)采用GPS或网络授时的方法,确定PDM150时间已经精确同步,误差应在±1秒内。

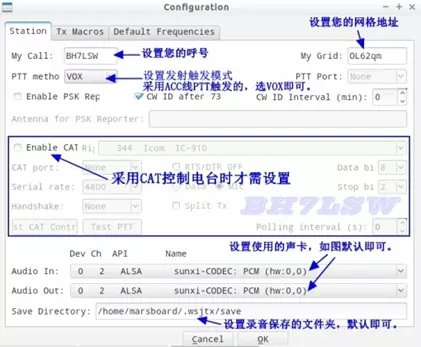

(4)启动WSJT-x软件,打开主界面setup菜单—configuration子菜单—station选项卡

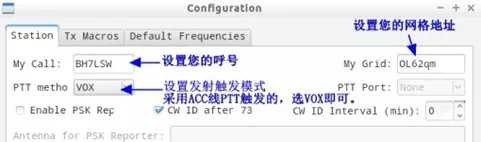

     按下图设置好您的呼号,网格地址,PTT模式,其他保持默认。

WSJT x通联软件04 - WSJT-x通联软件 使用说明

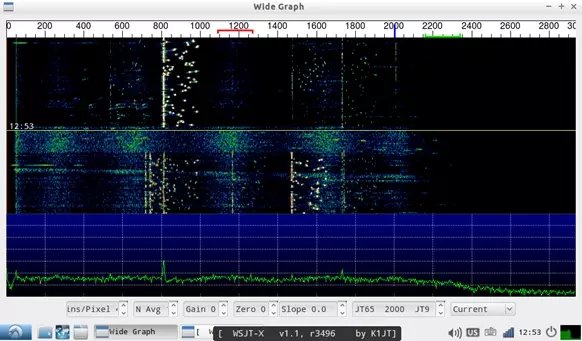

(5)点击主界面的Decode按钮,使软件进入接收解码工作状态,按钮在解码时呈蓝色。正常情况下应能在频谱图上看到正在通联的信号。如下图

WSJT x通联软件05 - WSJT-x通联软件 使用说明

(6)等待一两分钟,主界面出现呼叫CQ的电台,双击之,软件会自动设置好相关Tx发射参数。EnableTx按钮变成红色,此时软件不一定即刻控制电台进行发射,软件需要等待同步信号满足时,才会进入发射状态。发射一次约43秒。此时无需干预,坐等发射完毕,并等待对方回答您。如果对方没有回答,软件会再次自动重复发送信息。

(7)当收到对方回答您信号报告时,此时可以在主界面8号框的通联模板,点击选择第2回合语句,回复对方信号报告,如下图:

WSJT x通联软件06 - WSJT-x通联软件 使用说明

(8)按照通联模板,依次发送三个回合,即完成一次完整通联。最后,点击Log QSO按钮,弹出日志记录对话框,此时可以编辑日志内容,增加注释,也可以不作任何修改,直接确定,将通联信息登记进通联日志。


2、主叫

(1)主叫时,需要先守听。

(2)观察频谱图,选择一个没有人通联的载频频道,在频谱图上移动红色横条到该处,便设置为Tx,然后用8号框主叫模板,选择第一条呼叫语句。点击Enable Tx按钮,即进入呼叫状态。

(3)当有人回答您的呼叫时,对方发送的信息会红色出现在信息窗,双击这条信息,即可进入与对方的通联状态。依次选择通联语句,进行通联。基本方法同回答呼叫。

WSJT x通联软件07 - WSJT-x通联软件 使用说明







四、菜单详解

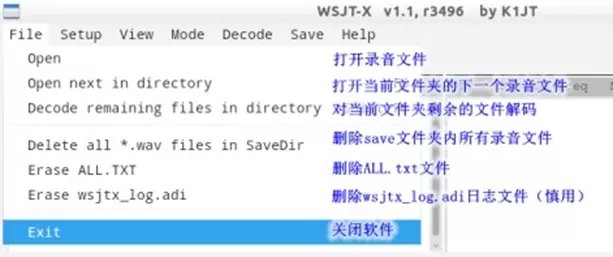

1、File菜单 WSJT x通联软件08 - WSJT-x通联软件 使用说明

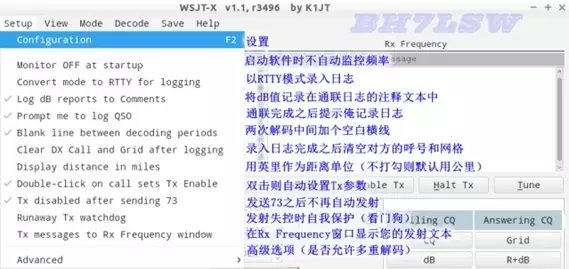

2、Setup菜单 WSJT x通联软件09 - WSJT-x通联软件 使用说明



1)Setup菜单的configuration子菜单

WSJT x通联软件10 - WSJT-x通联软件 使用说明



(2)Setup菜单的Tx macros子菜单

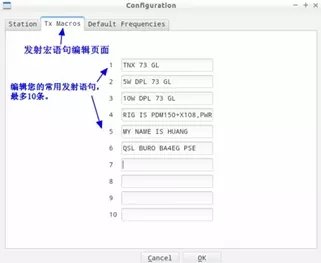

WSJT x通联软件11 - WSJT-x通联软件 使用说明



(3)Setup菜单的default Frequencies子菜单

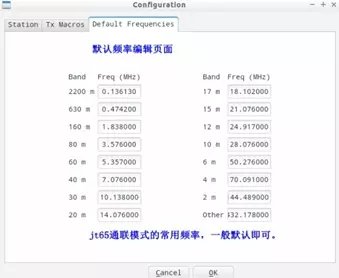

WSJT x通联软件12 - WSJT-x通联软件 使用说明

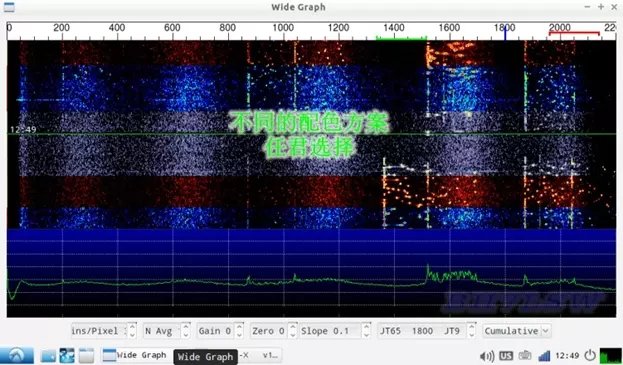

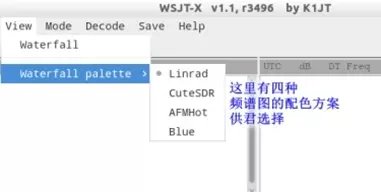

3、View菜单

WSJT x通联软件13 - WSJT-x通联软件 使用说明

WSJT x通联软件14 - WSJT-x通联软件 使用说明

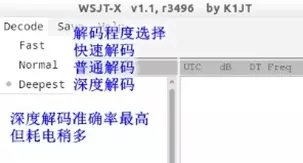

4、Mode菜单

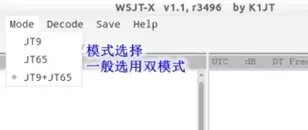

选择双模式,其载频分界点可在频谱界面下方进行设置。

WSJT x通联软件15 - WSJT-x通联软件 使用说明WSJT x通联软件16 - WSJT-x通联软件 使用说明



6、Save菜单

WSJT x通联软件17 - WSJT-x通联软件 使用说明

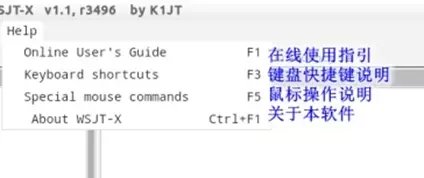

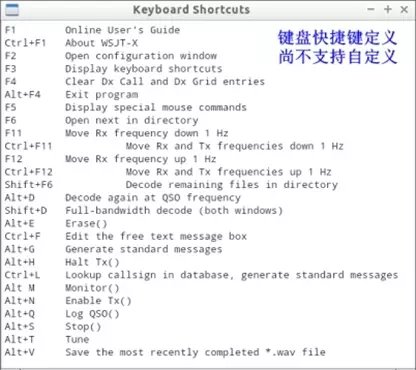

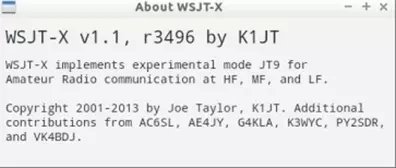

7、Help菜单

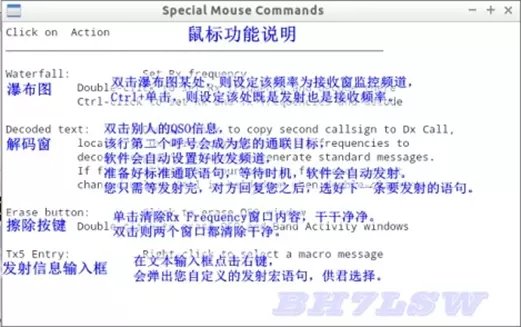

WSJT x通联软件18 - WSJT-x通联软件 使用说明WSJT x通联软件19 - WSJT-x通联软件 使用说明WSJT x通联软件20 - WSJT-x通联软件 使用说明WSJT x通联软件21 - WSJT-x通联软件 使用说明





五、日志文件

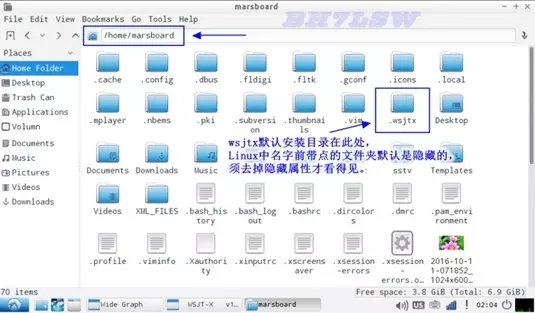

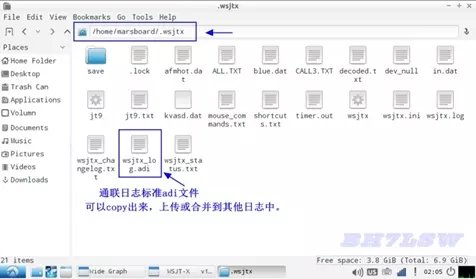

WSJT x通联软件22 - WSJT-x通联软件 使用说明WSJT x通联软件23 - WSJT-x通联软件 使用说明WSJT x通联软件24 - WSJT-x通联软件 使用说明





六、关于软件作者

         约瑟夫·胡顿·泰勒(JosephHooton Taylor),美国物理学家,1993年因发现射电脉冲双星获诺贝尔物理学奖。同时,作为一名普通的业余无线电爱好者,他以发明JT65微弱信号通信模式而骄傲。 泰勒1941年3月29日出生于美国宾夕法尼亚州的费城,小时生活在新泽西州的农村,从小就爱好无线电。

WSJT x通联软件25 - WSJT-x通联软件 使用说明

       1974年Joseph Hooton Taylor和Russell Alan Hulse发现了一颗编号为PSR B1913+16的脉冲星,他们发现该脉冲星处于双星系统中,其伴星也是一颗中子星。根据广义相对论,该双星系统会以引力波的形式损失能量,轨道周期每年缩短76.5微秒,轨道半长轴每年减少3.5米,预计大约经过3亿年后发生合并。自1974年,泰勒和赫尔斯和对这个双星系统的轨道进行了长时间的观测,观测值和广义相对论预言的数值符合得非常好,这间接证明了引力波的存在。他们也因这项工作于1993年荣获诺贝尔物理学奖。



七、关于WSJT软件名字

“WSJT”软件缘于英文WeakSignal Communication Software以及作者的名字Joseph Hooton Taylor,首四个字母合并而成WSJT。

而Joseph Hooton Taylor的呼号为K1JT,也是姓名首字母缩写,名副其实的Vanity Callsign。

WSJT-x比WSJT多了JT9模式。



八、JT65与JT9的主要区别

主要区别有两点:

1、  JT9占用带宽是JT65的10%左右,JT9的最大带宽为15.6Hz,JT65带宽为177.6Hz。

也就是说,同样的带宽,用JT9模式能容纳更多人进行通信,频率利用率大幅度提升。

2、  JT9灵敏度比JT65提高2dB,JT9模式能在更高的噪音下进行通信。

JT65模式能在信号强度弱于噪音24dB情况下达到50%正确解码,而JT9模式能在信号强度弱于噪音26dB情况下达到50%正确解码。

JT65和JT9分别还有众多子模式,占用带宽及抗干扰能力各不相同。



九、参考资料

1、WSJT-X_Users_Guide_v1.1

2、WSJT Home Page      http://physics.princeton.edu/pulsar/K1JT/index.html
