期待已久的APRS气象站终于上线了。

呼号BH7LSW-13,

海拔约60米。

采用BH4TDV解决方案。

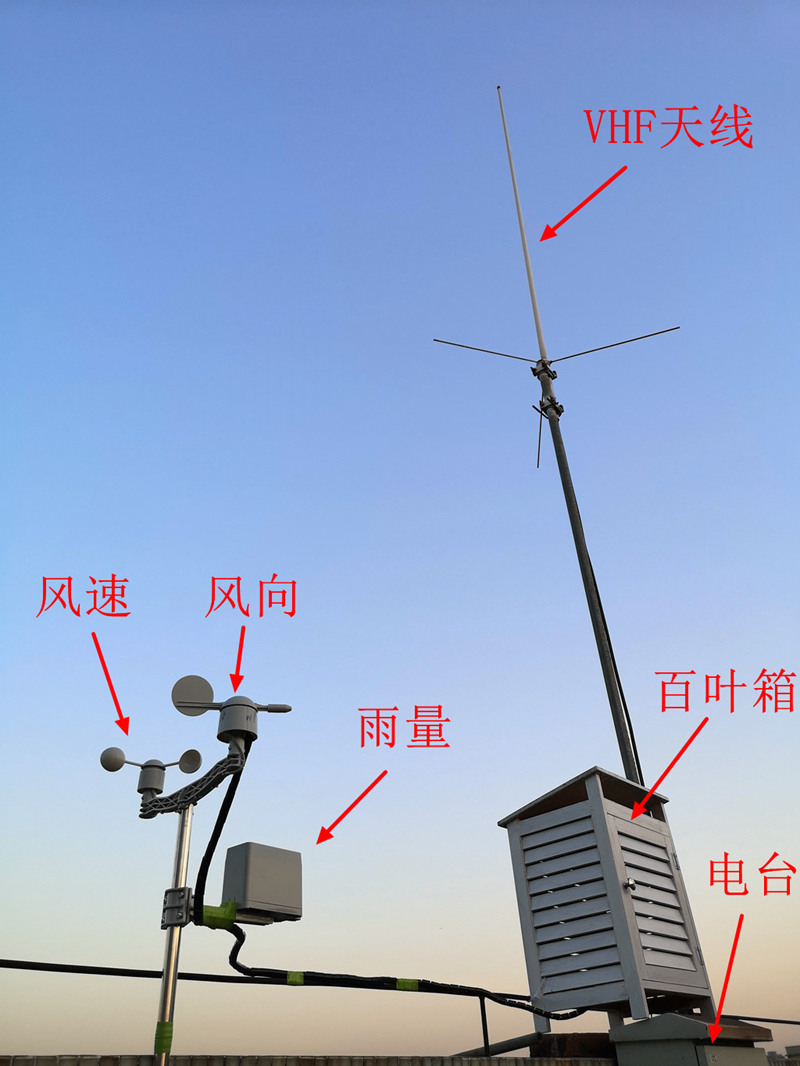

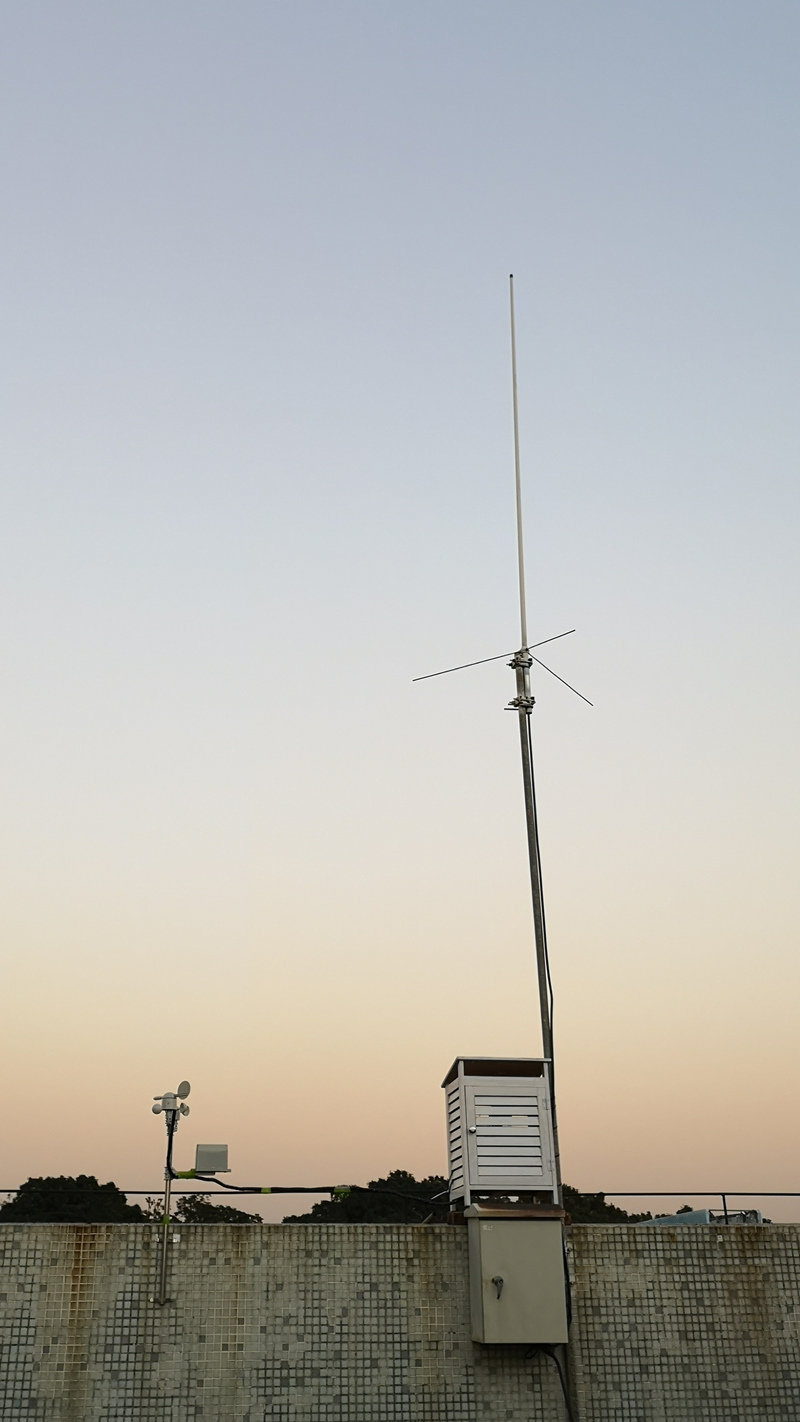

标准白色百叶箱,

设于楼顶,离地高度约1.5米,

确保取样准确。

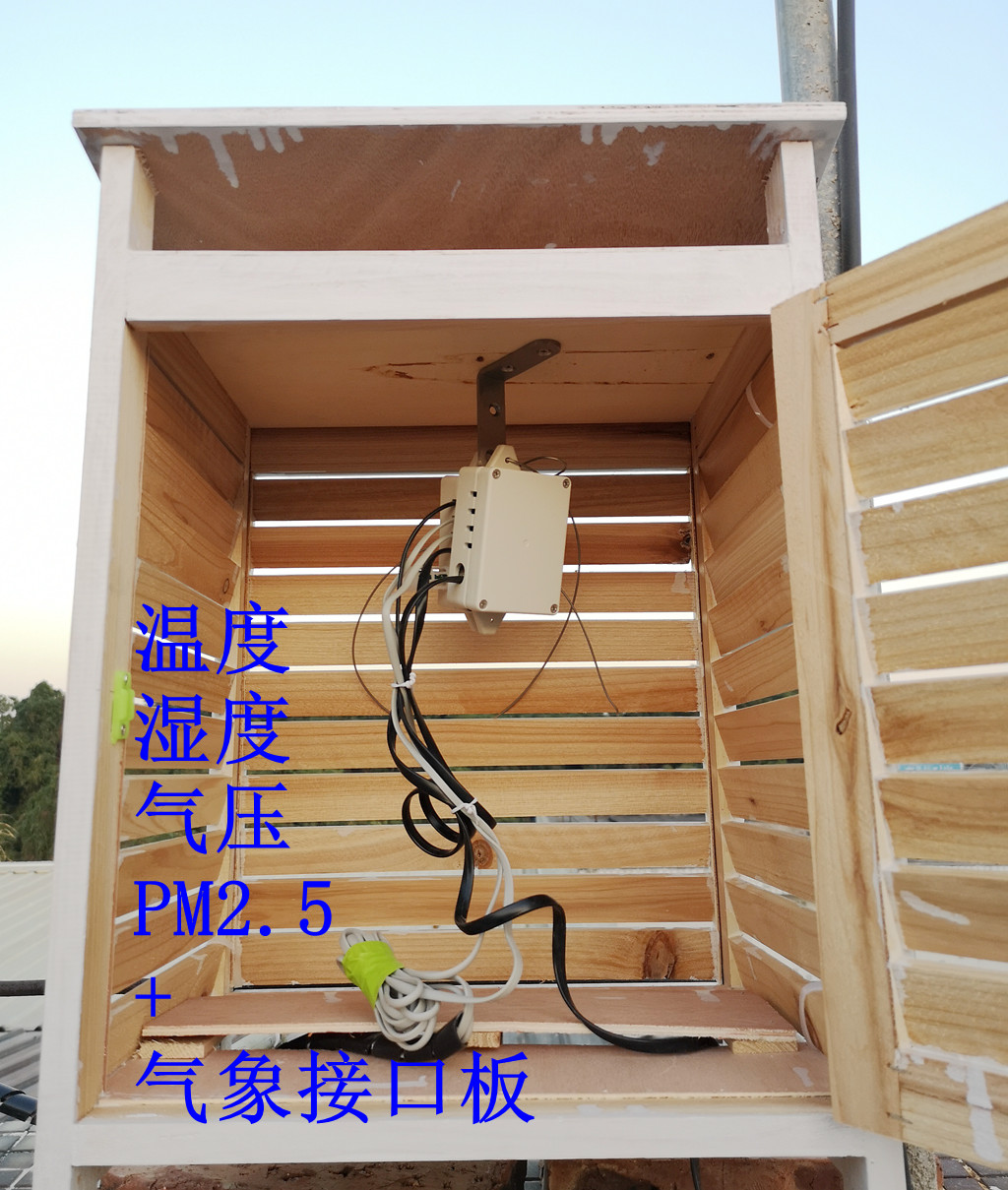

内设温度计、湿度计、气压计,

以及PM2.5传感器。



加上外置的风速、风向、雨量传感器,

全部传感器的数据汇集于气象接口板。

气象接口板把原始数据综合成标准数据,

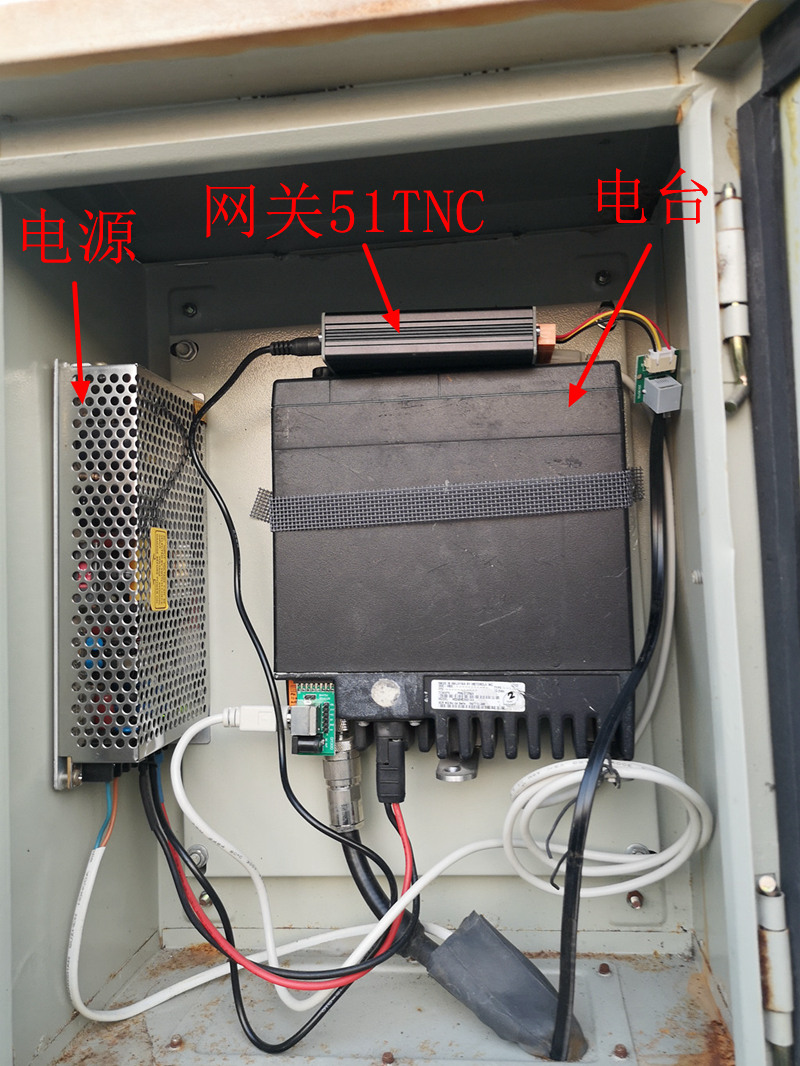

送给网关51TNC,

网关对气象信息进行调制,

形成标准的APRS信标,送给电台进行发射,

发射频率为APRS标准的VHF段频率144.640MHz,

如下图。









一、温度、湿度、气压传感器

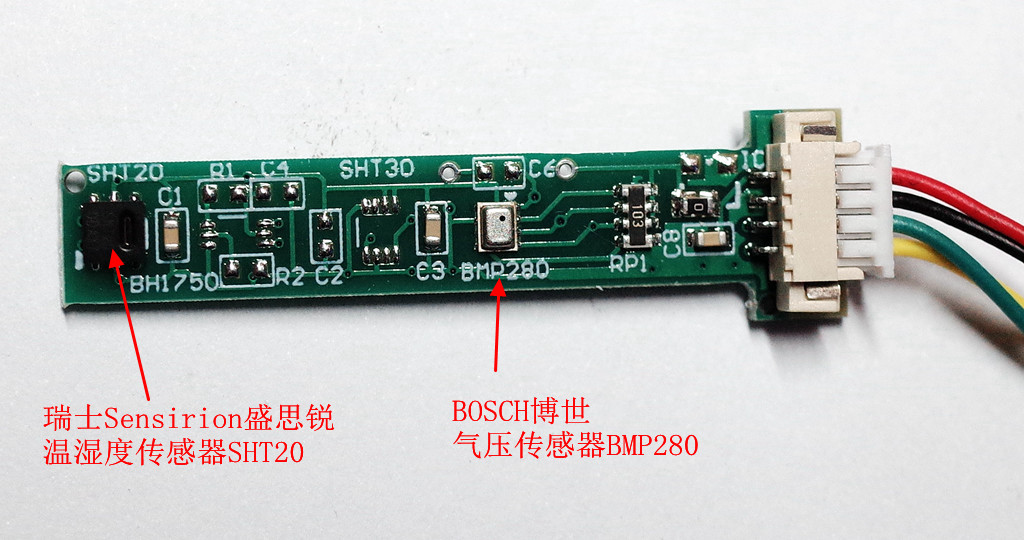

温湿度传感器为瑞士Sensirion的SHT20,

气压传感器为Bosch的BMP280。

传感器悬置于百叶箱中间,确保取样准确。

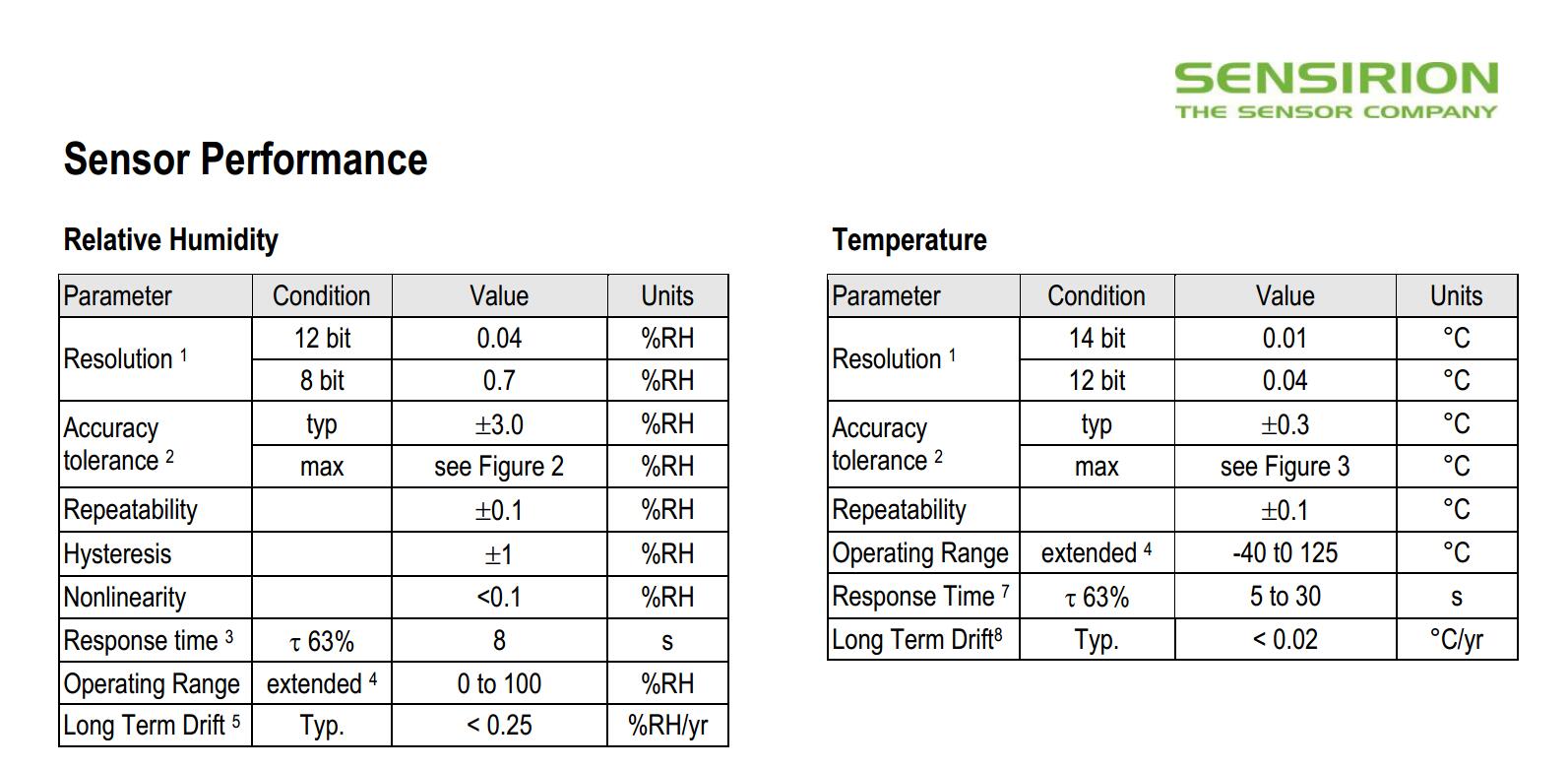

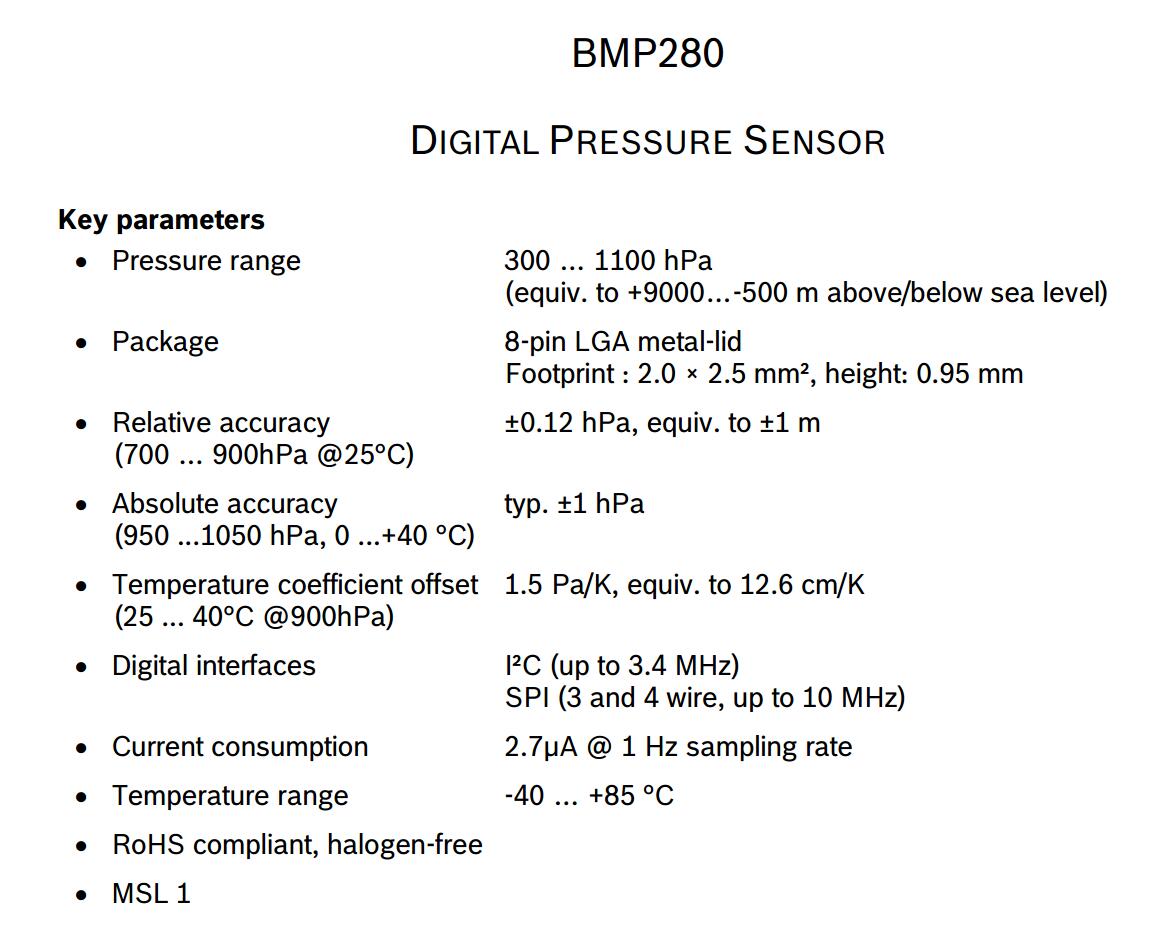

两个传感器的基本参数如下两图。







二、PM2.5空气质量传感器

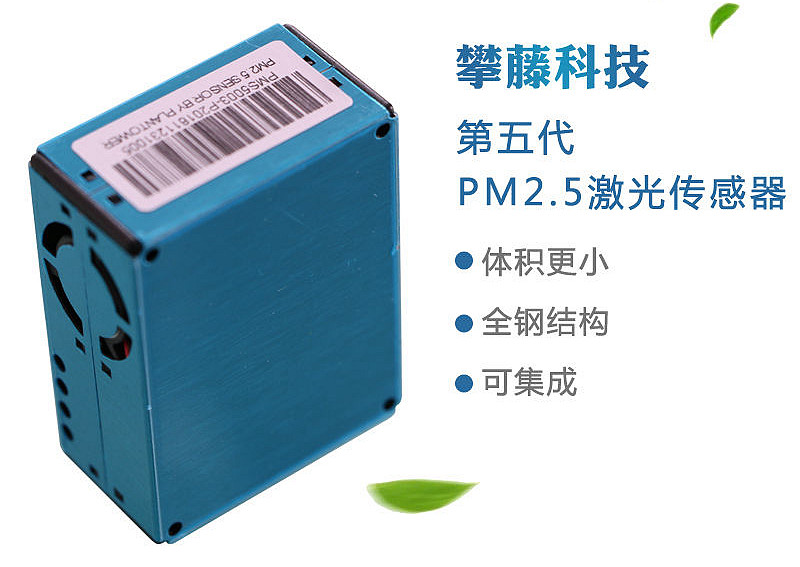

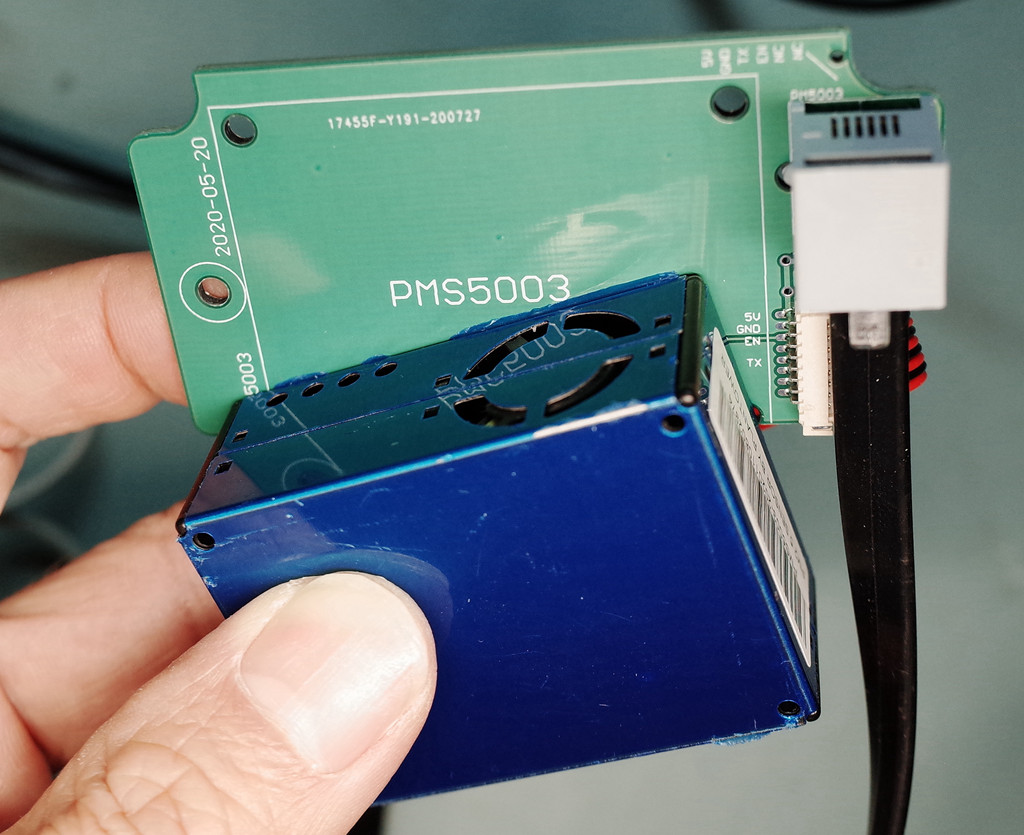

PM2.5空气质量传感器为攀藤第五代激光传感器PMS5003,

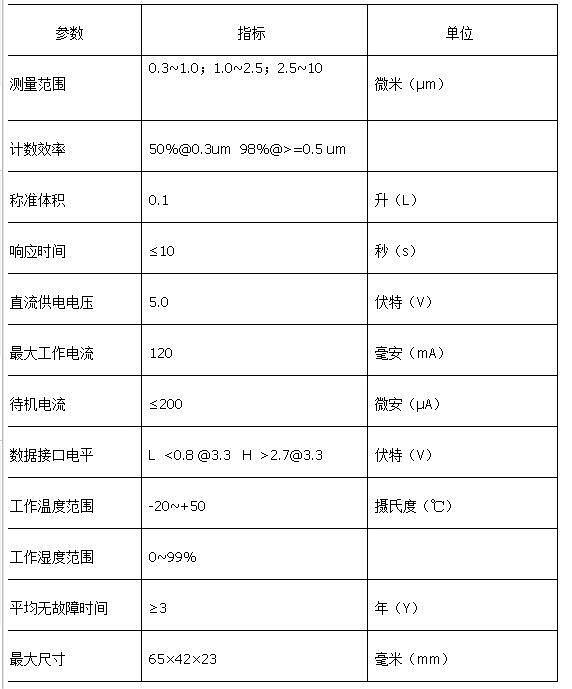

参数见下表。



三、风速、风向传感器

风向传感器其实是个电阻网络,

风速传感器是个开关量,转一圈两个脉冲,

雨量传感器也是个开关量,雨量斗翻转一次为0.33mm雨量。





四、气象传感器接口板

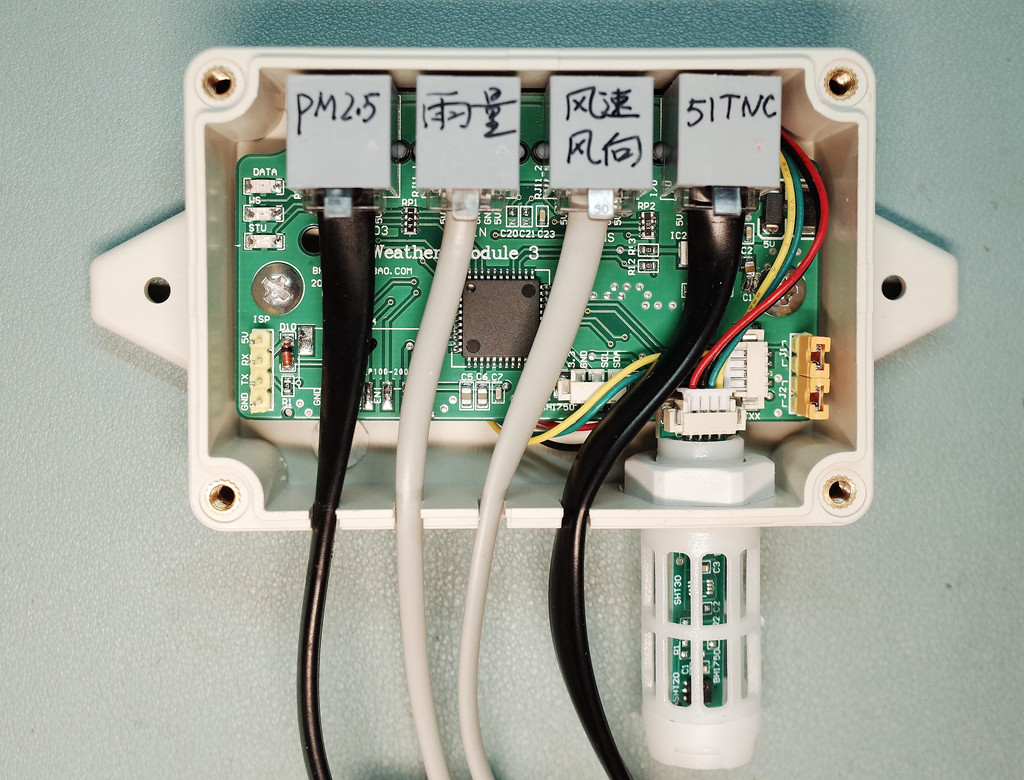

采用的是BH4TDV马工开发的第三代气象接口板。

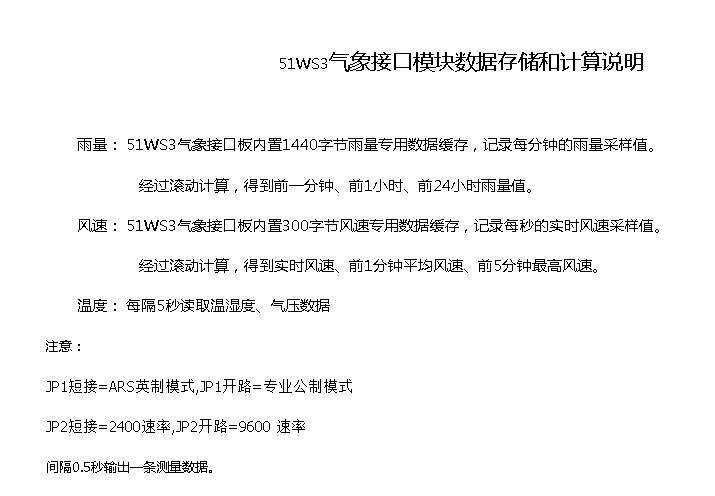

气象接口板接收全部传感器的原始数据,

进行缓存,

同时对数据进行综合,送给APRS终端。



五、APRS终端

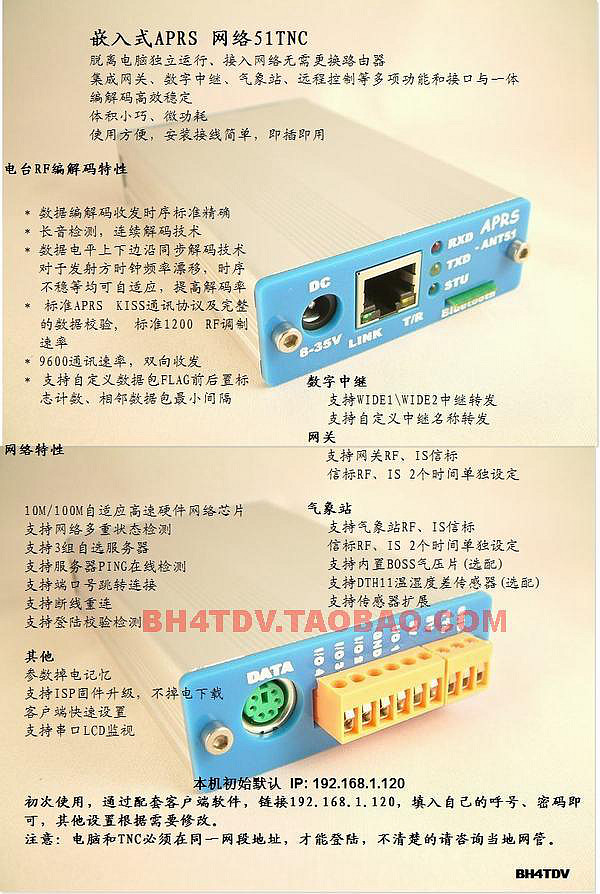

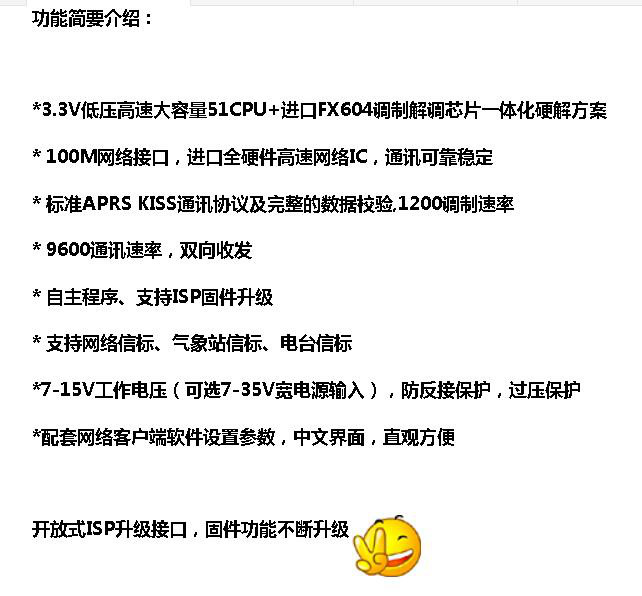

采用BH4TDV马工开发的51TNC网络版终端,

功能强大,插电即用,

一站式解决所有烦恼。

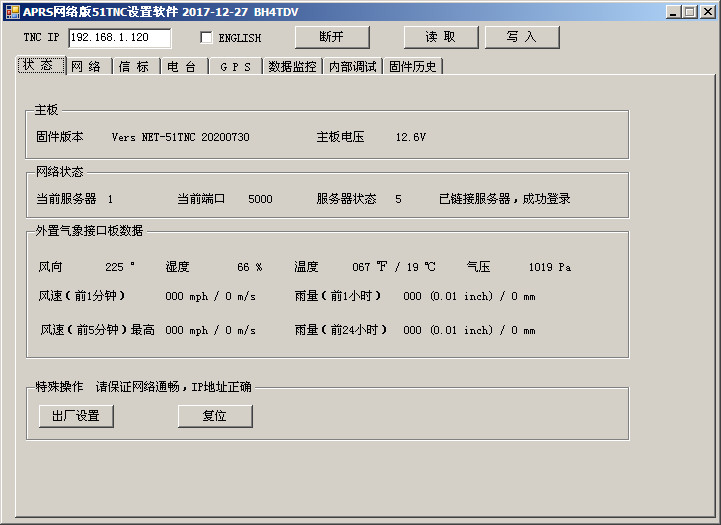

六、APRS终端软件设置

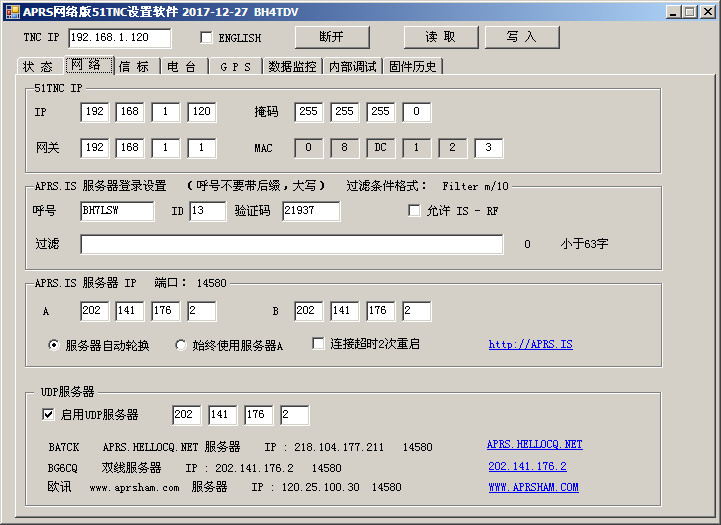

采用的网络版51TNC,

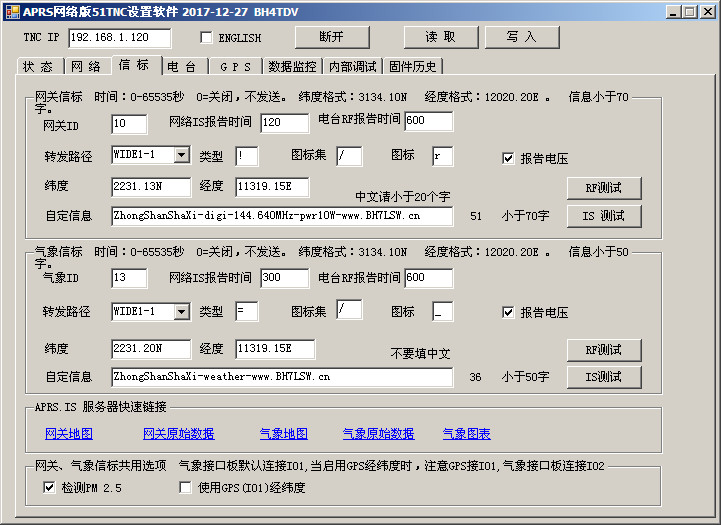

设置十分简单。

把终端连上网线,即可设置,

软件最大可能地提供了私人订制选项。



该终端同时提供一个-10的中继功能,

即气象站同时也是APRS中继台。





七、气象曲线及其他

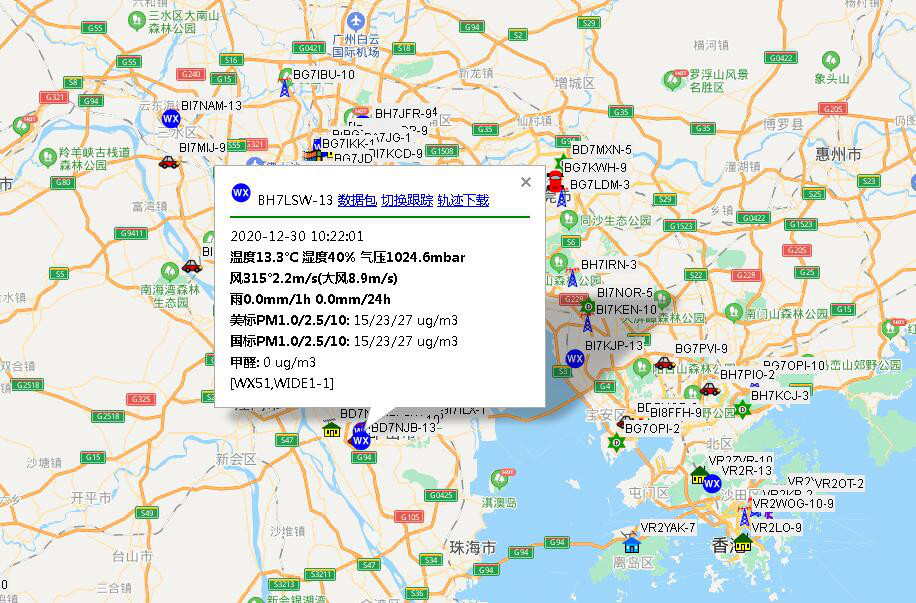

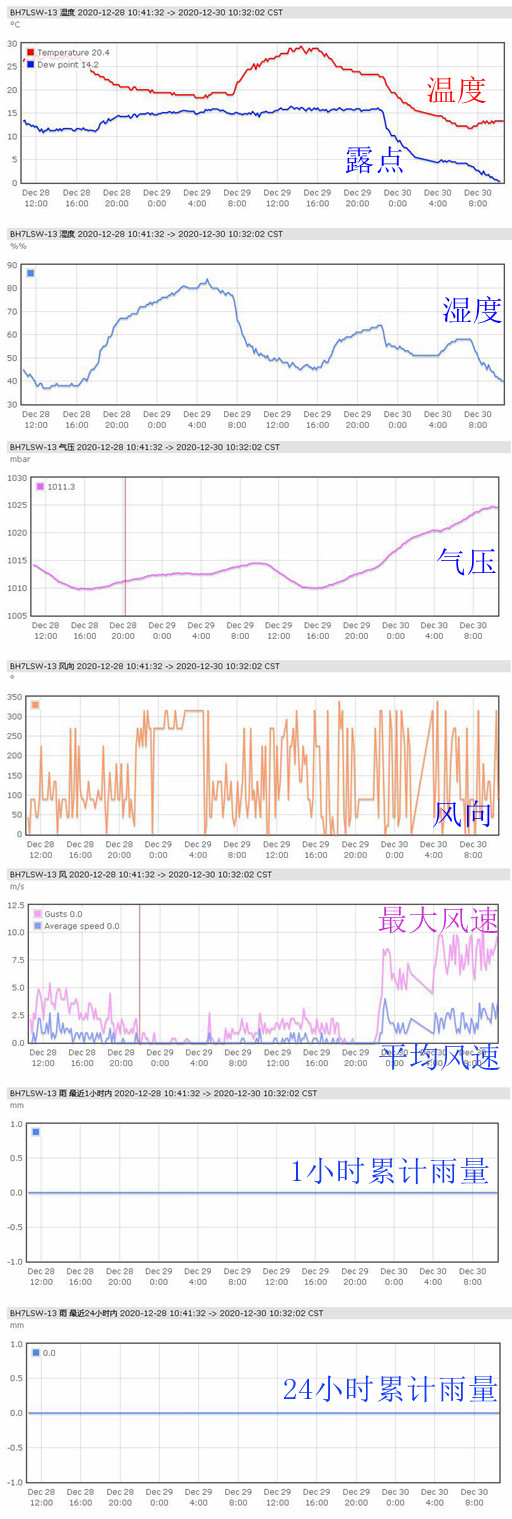

看气象数据曲线需要打开APRS总站,

即位于芬兰的aprs.fi,

可能需要翻墙。

数据曲线对于气象分析十分重要,必不可少。

只可惜暂时未能提供PM2.5的曲线。



最后,小知识:

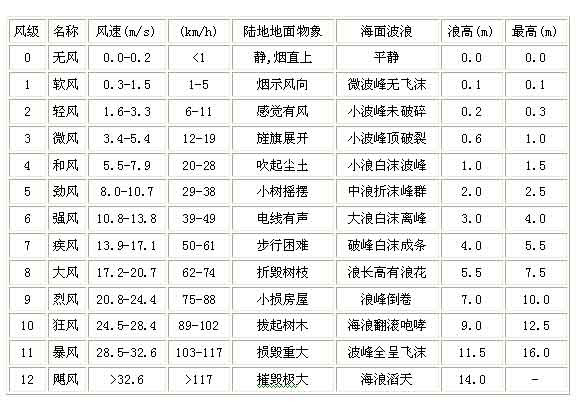

风速风级的划分,

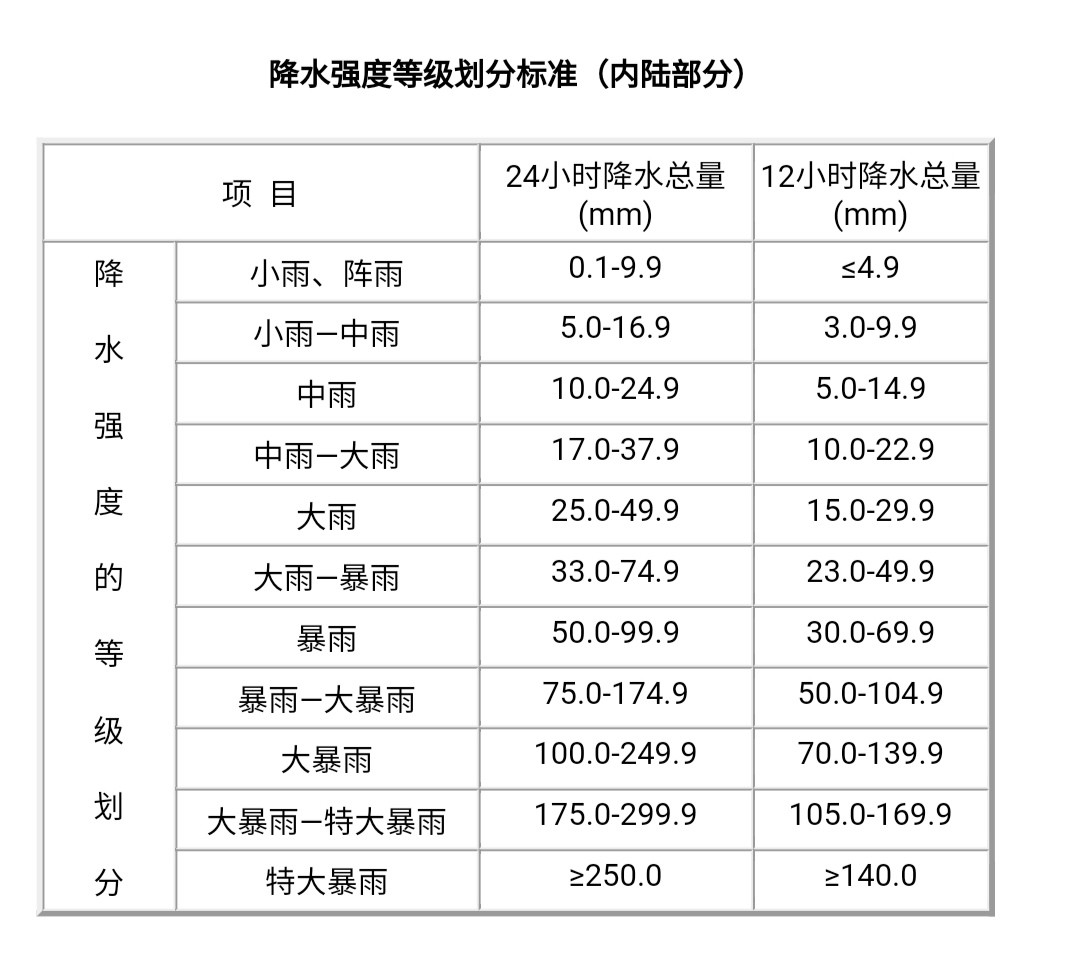

以及雨量等级划分标准。
