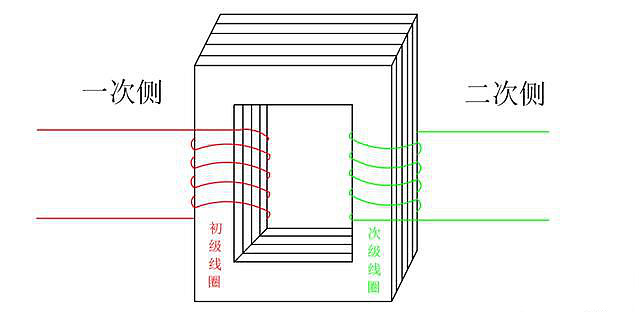

传统的变压器(Transformer),一次侧和二次侧依靠电磁感应传递能量。

隔离变压器(Isolation Transformer),俗称安全变压器,

是指一次侧和二次侧电气上完全绝缘、互相隔离的变压器,它隔离的是两侧的电流。

相对而言的“非隔离变压器”一般是指互耦变压器,它的一次侧和二次侧藕断丝连,一点也不隔离。



隔离变压器属于安全电源,主要作用一是隔离,二是滤波。

本文主要讨论安全隔离。



一、安全隔离的原理

通常交流电源的零线会与大地相连(即TN系统),相线与零线之间电压220V,

从而相线与大地之间亦有220V的电位差,人接触相线会触电。

在使用隔离变压器的情况下,由于二次侧与一次侧隔离,二次侧的任意两线与大地之间几乎没有电位差。

人接触二次侧中任意一条线都不会发生触电,相对而言比较安全。

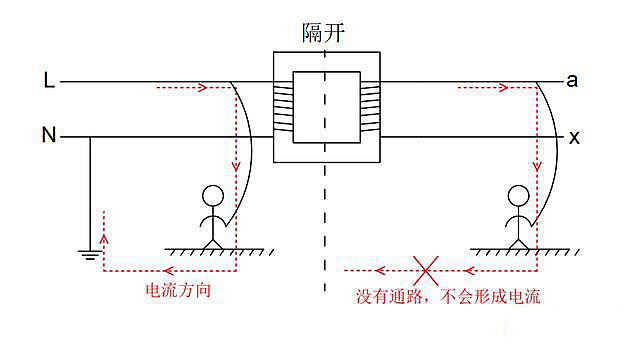

如上图,

左侧,常规线路里,红色虚线所示即人体触电电流的通路;

右侧,在有隔离变压器的二次侧,人体接触其中任意一根线路,由于无法形成电流通路,故不会触电。

但要注意的是,如果同时接触二次侧的两根线,一定会触电。



隔离变压器通常是1:1变比,但不是绝对。



由于线路对地电容的存在,其实二次侧与大地并非完全没有电位差,

只是由于对地电容非常小,所以电位差也很小,几乎没有伤害性。

但当二次侧供电距离变得很长时,线路对地电容将增大,

从而对地电位差变大,危害性会增大。

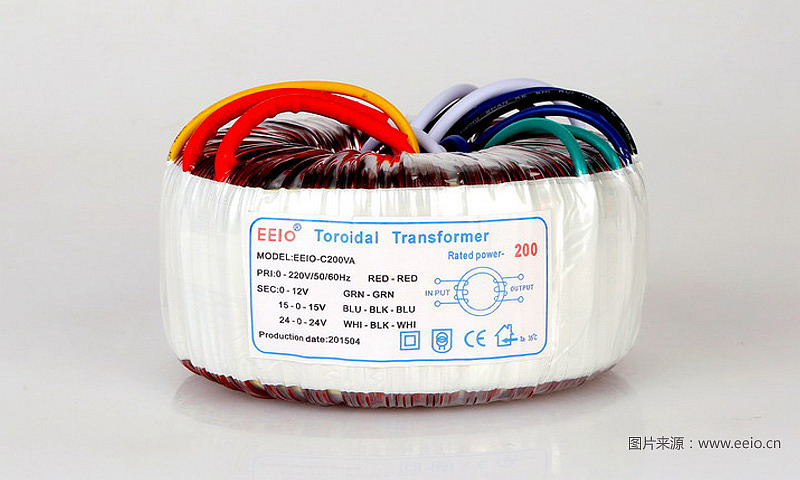

以上两图来自网络,侵删。



二、隔离变压器的典型使用场合



典型使用场合有:医院手术室、泳池和景观水中的灯具、维修电源。



1、医院手术室、ICU等



这类场所有两个需求:

一是不能有漏电流,如果人体心脏通过漏电流大于10uA ,会造成微电击事故。

而建筑电气中的RCD是毫安级别,远不能达到保护目的。

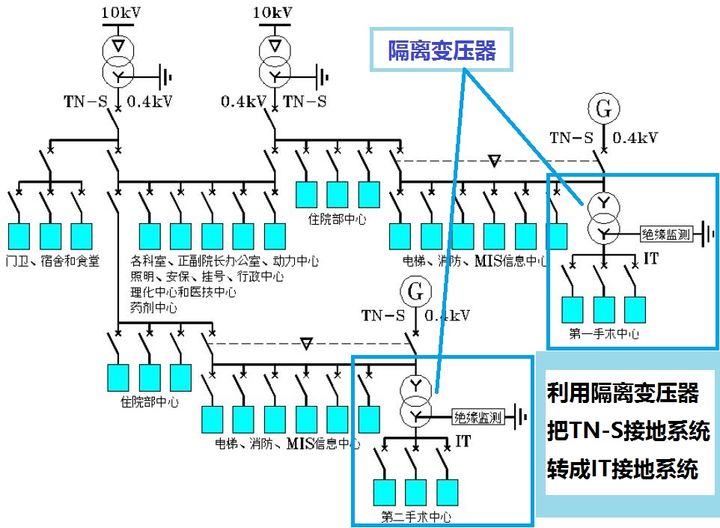

故这些地方,可以用隔离变压器把TN-S系统局部转换为IT接地系统,隔绝了其他回路的漏电流窜入手术室。



二是供电连续性,手术室不能因为有设备漏电,RCD动作而随便断电;

由于IT系统的电源中性点不接地,当负载端出现第一个对地绝缘故障时,

因其对地不能构成回路,只会产生一个很小的容性漏电流,对人体不会产生危害,

同时也不会导致空开动作,从而保证了手术室供电的连接性。

这种局部IT系统的场合,需要设绝缘监测,在出现对地故障时,起到提醒作用。





上图来自张白帆老师《低压成套开关设备的原理及其控制技术》,致谢!

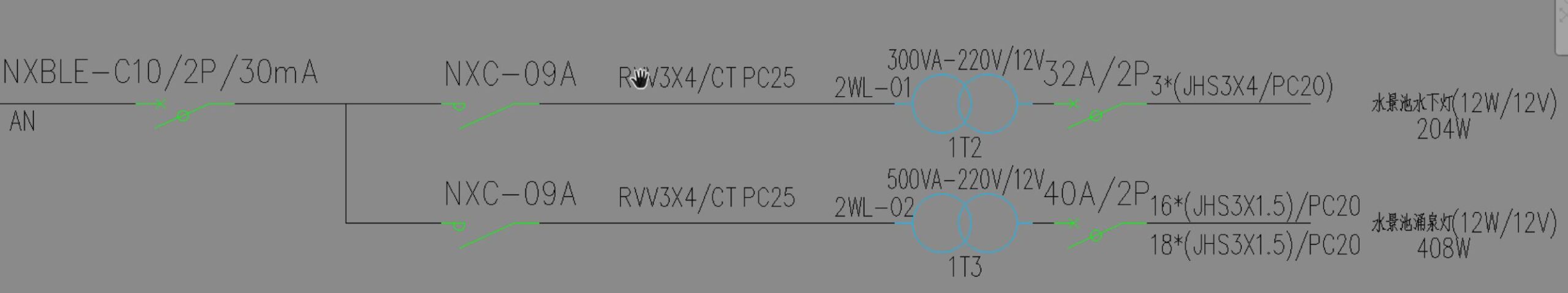

2、泳池或景观水体中的灯具

泳池或景观水体,0区中的灯具,必须使用隔离变压器,并且是安全电压供电。





3、搞维修的都知道,加个隔离变压器,维修安全有保障。





三、身边的隔离变压器



缘于某位业内老师傅的一次惊心动魄的触电经历,俺开始留意隔离变压器。

这位老师傅所在楼栋,PE总线不知何故断了,

这时恰好有一户家里的电器漏电,恰巧漏电这个回路没有RCD,未能切断漏电回路,

最终使得全楼PE线带电,一路传入他家,

带电的PE线使强排式燃气热水器的外壳带电,

通过PE线引入的电流,并不会使热水器的RCD动作,

最终热水器出水带电,洗澡时引发触电事故。



各种偶然结合在一起,导致罕见的触电事故。

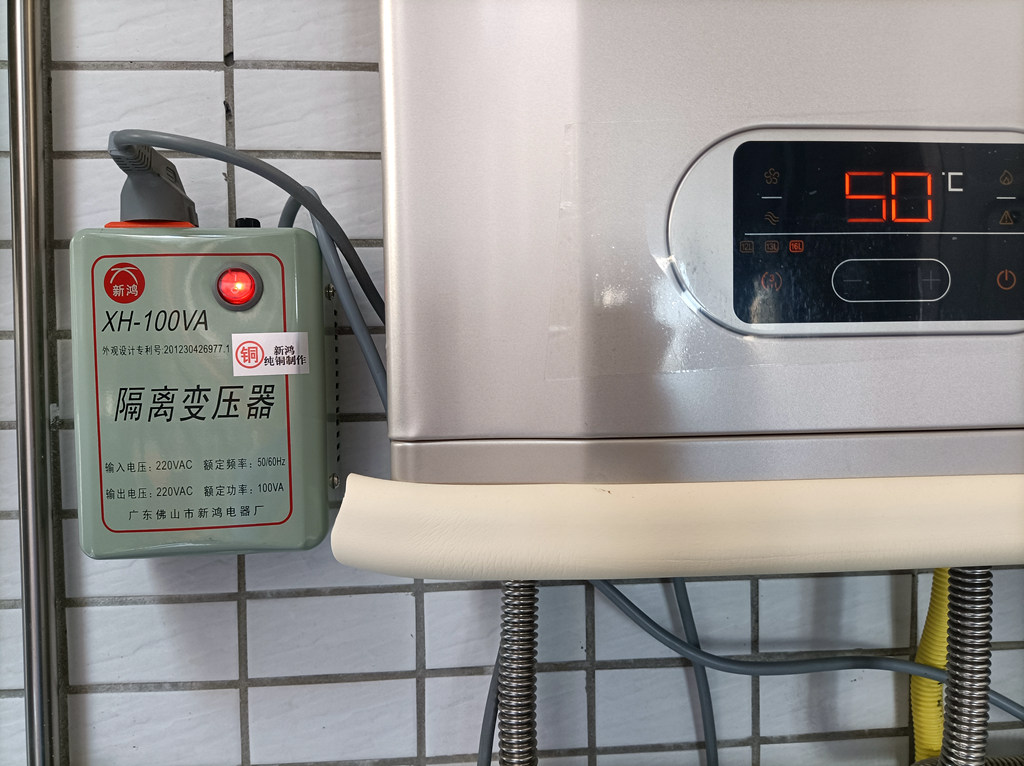

这种情况之下,给强排式燃气热水器加个隔离变压器,则可解忧。

虽然这种触电事故发生的概率很低很低,

但作为专业洁癖,我还是装了一个。





小结一下:

1 、隔离变压器的二次侧(次级)千万不能接地,否则“隔离”初衷尽失。
2 、人体不能同时触及二次侧两端,否者必触电。

3、隔离变压器二次侧供电距离应尽量短,单个隔离变压器尽量只给单台用电设备供电,

如果一个隔离变压器给多个设备供电,需要做局部等电位连接,确保安全。
