作为摩托车蓝牙耳机，维迈通V9s是非常成功的。



本文主要分两个部分：

1、维迈通V9s的简单拆解，简单分析。

2、聊一下作为蓝牙耳机，V9s的通讯距离为什么可以比手机远那么多。

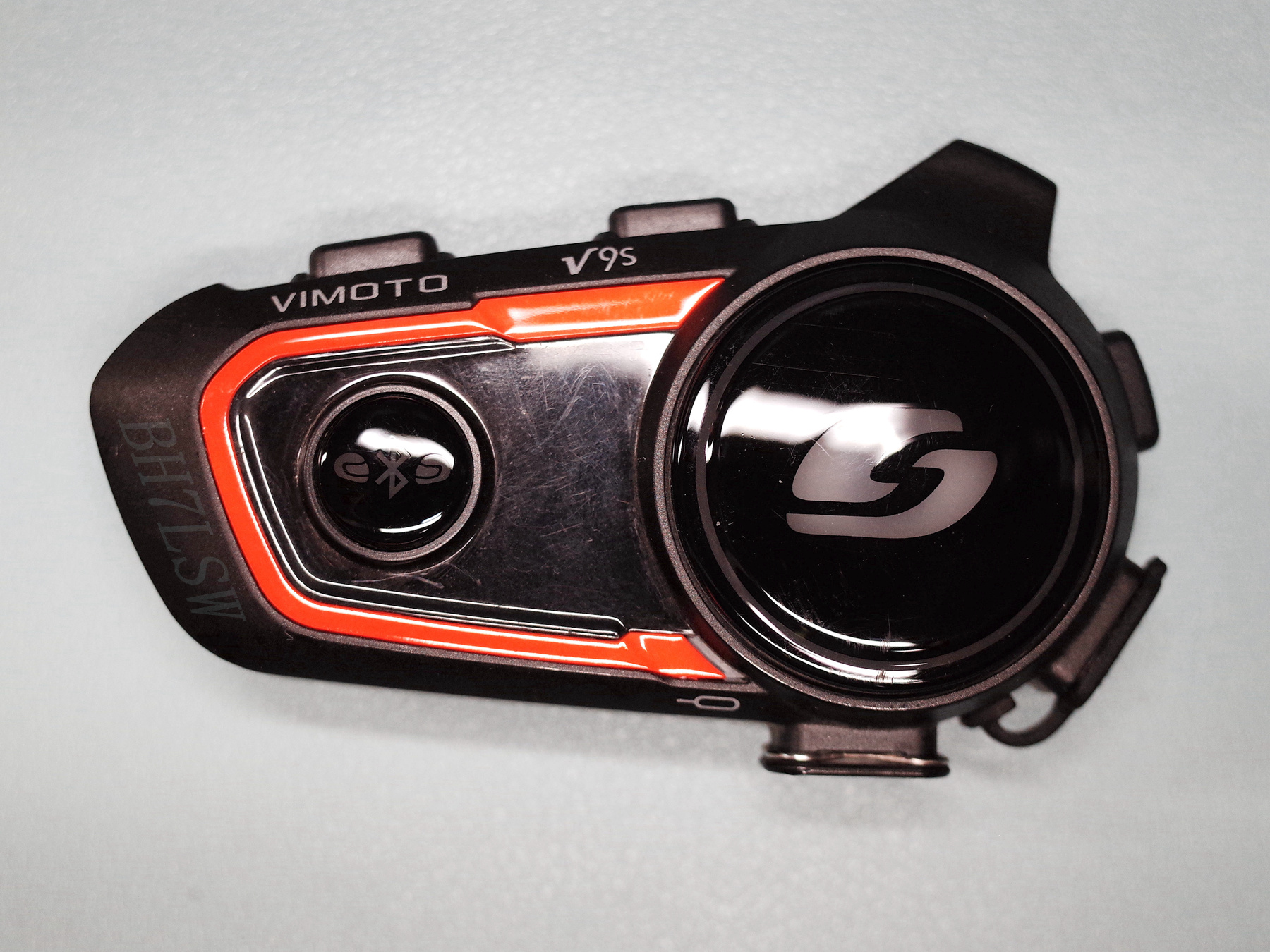

相比于前几代，

V9s的外观设计明显提升，

不再土里土气。

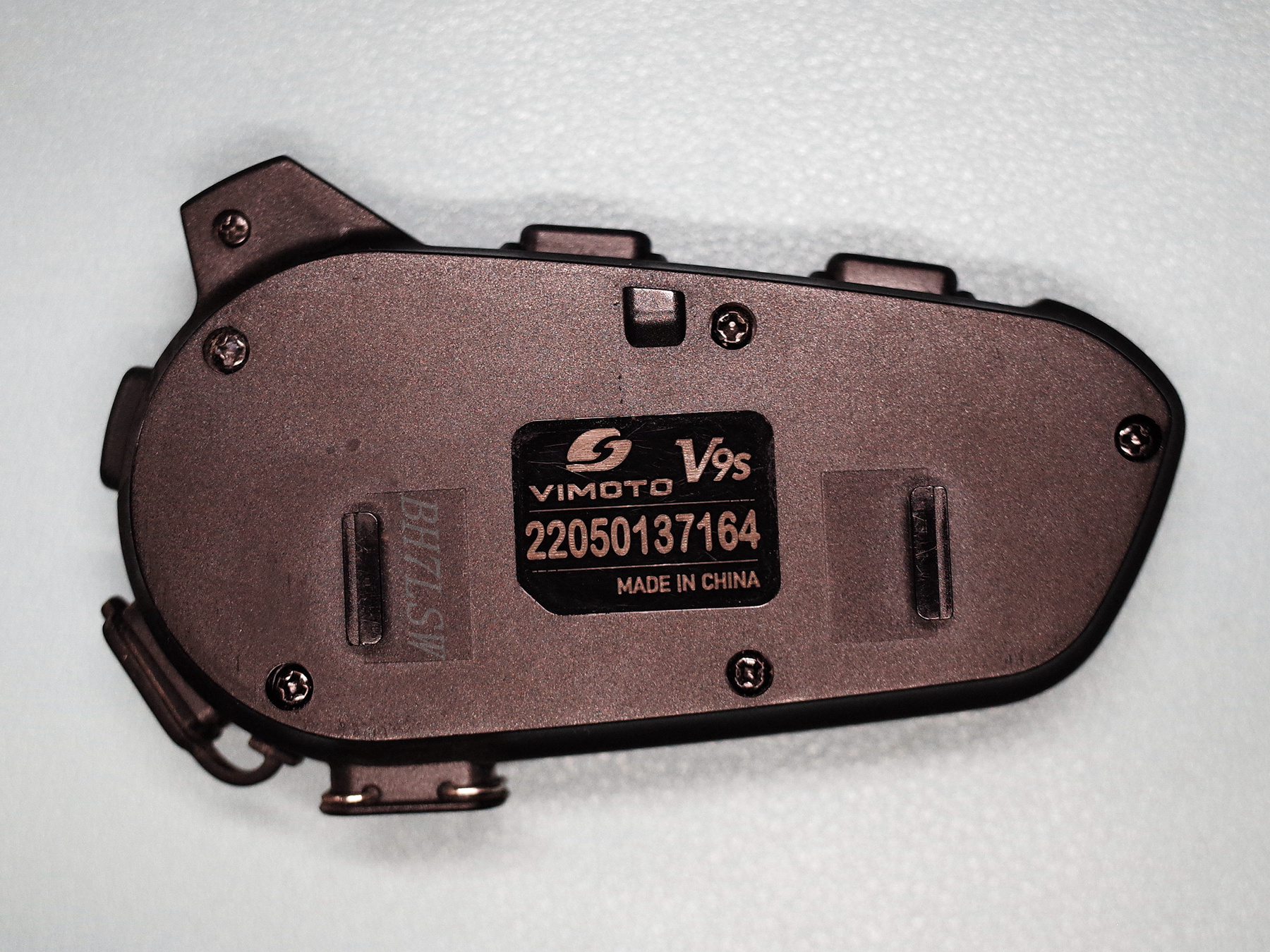

背面机壳6颗螺丝，

左上方凸出部位，里面是蓝牙天线，

天线旁边也有一颗螺丝，但比其余5颗略小，

不知道厂家是否测试过，该螺丝对蓝牙天线发射信号的影响程度。

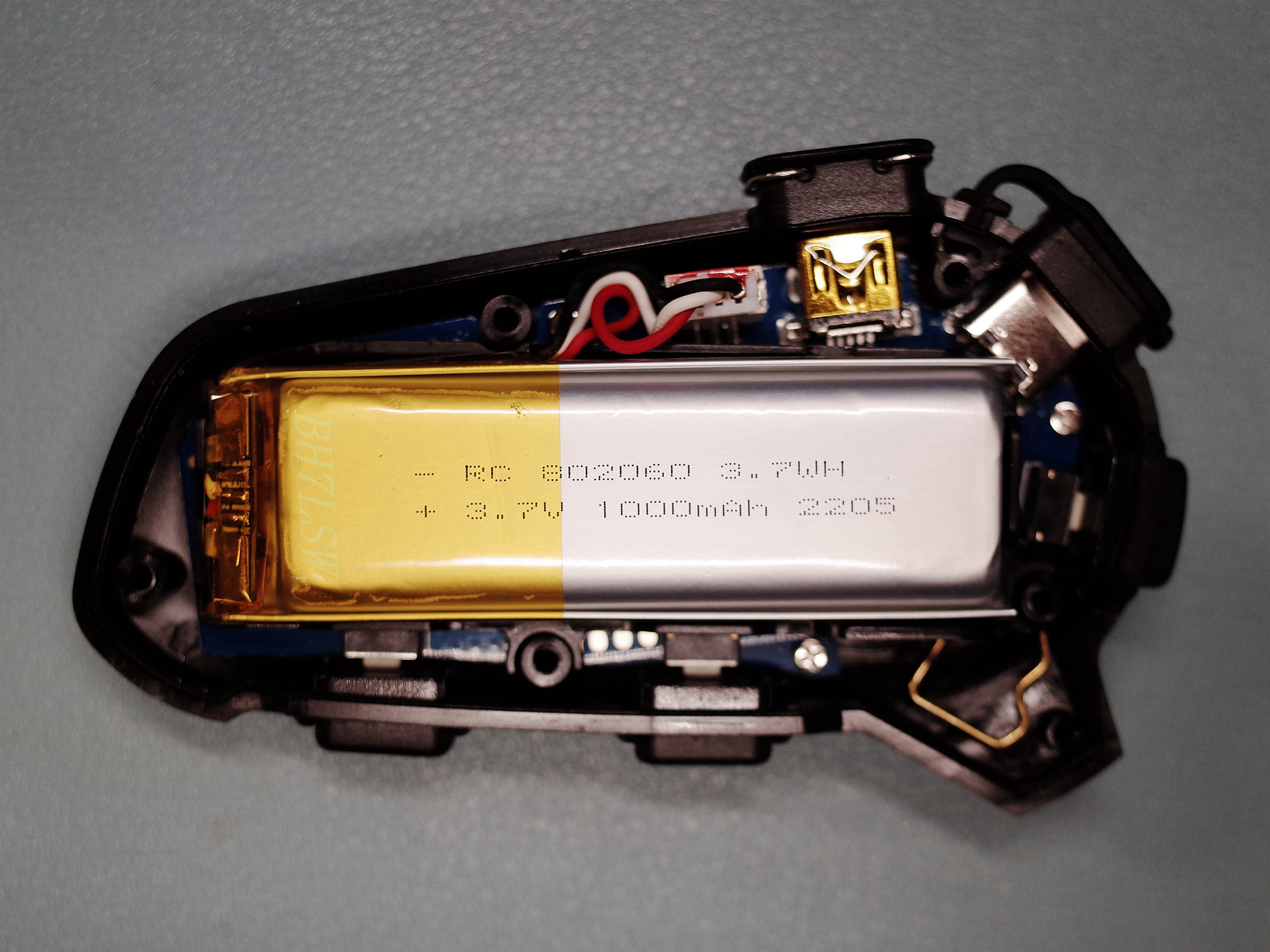

软包锂电池，

标称1000mAh。

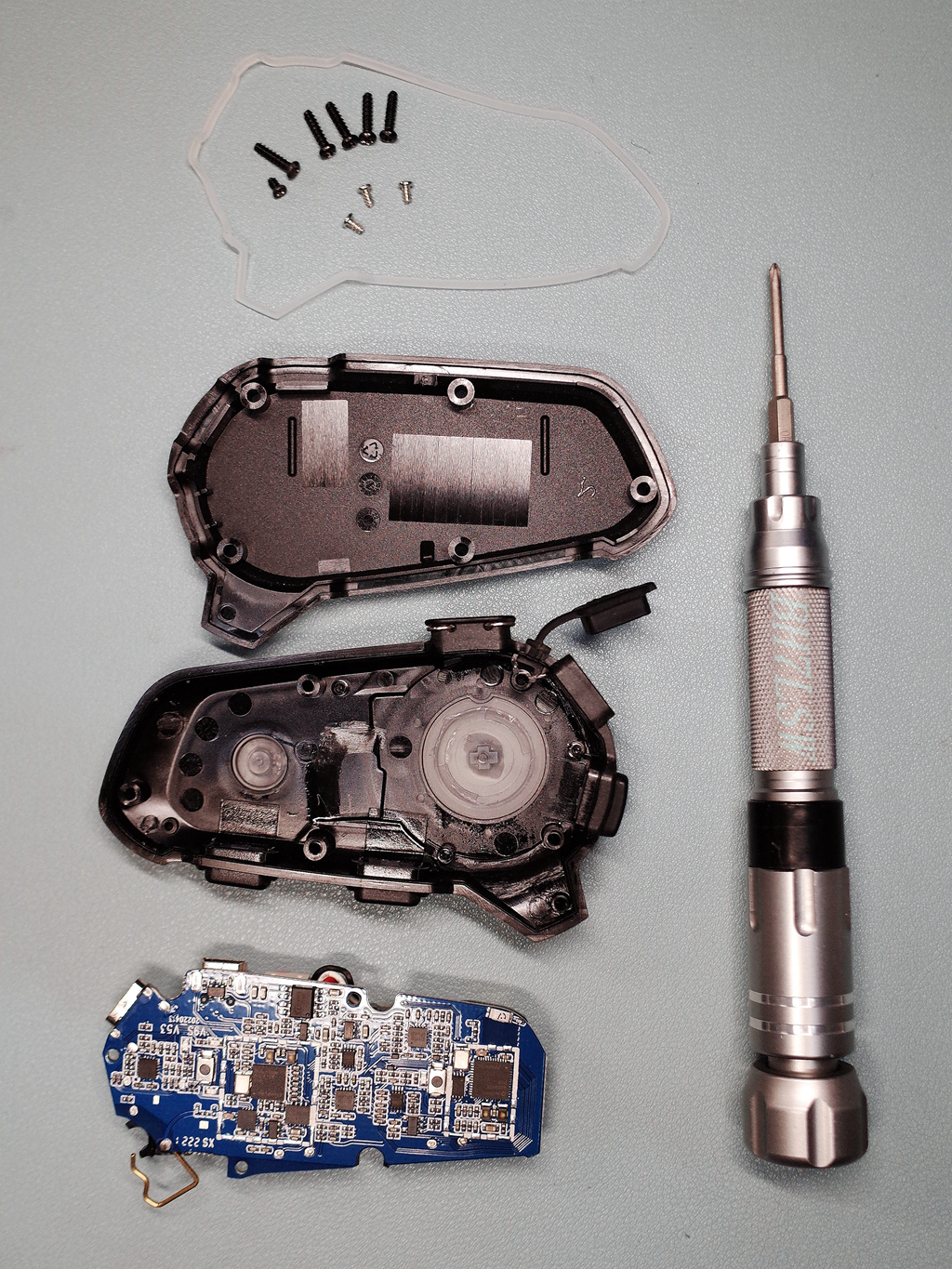

全部配件如上图，

其中，立体防水胶圈好评。

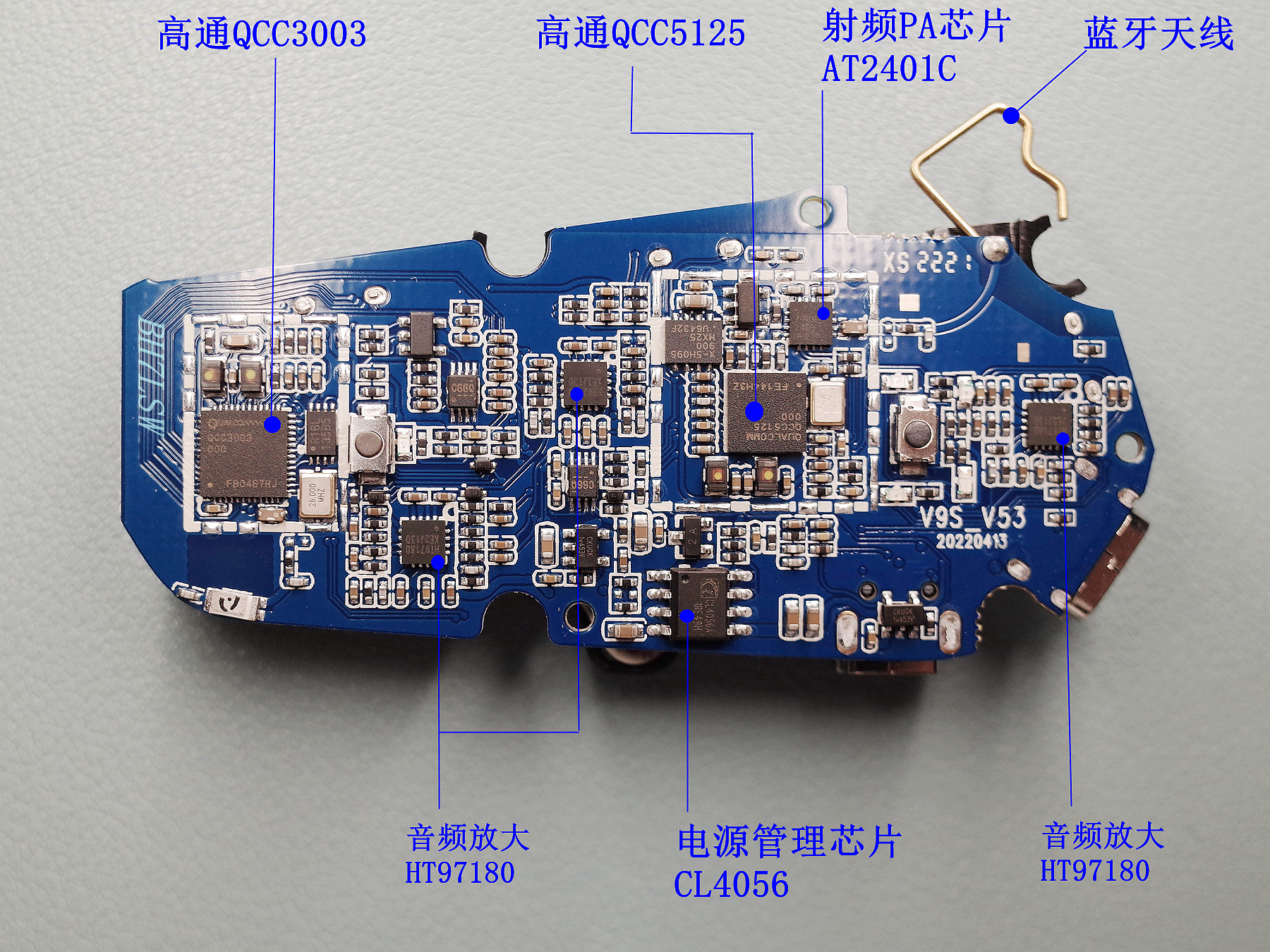

如上图，PCB主要芯片，

下面简单介绍一下。



1、蓝牙芯片

板载两颗高通蓝牙芯片，

分别是Qcc5125和Qcc3003，

这即是维迈通宣称的“双核心”。

两颗芯片均支持蓝牙5.0，

但Qcc3003性能明显低于Qcc5125，

故，这是高低配的双核心。



双芯片的设计，是维迈通“双网双待”的关键。

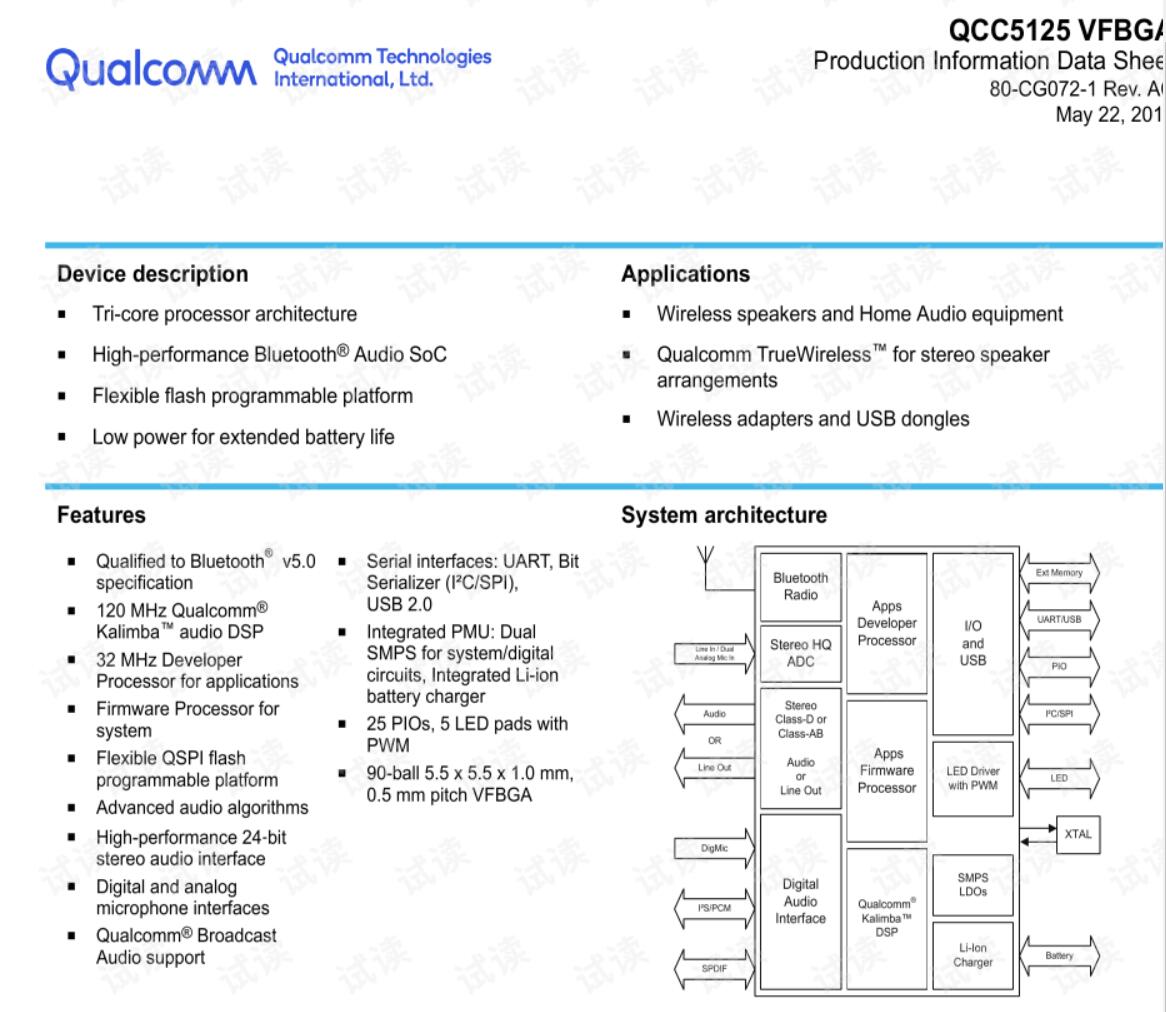

下图是Qcc5125的简单介绍：

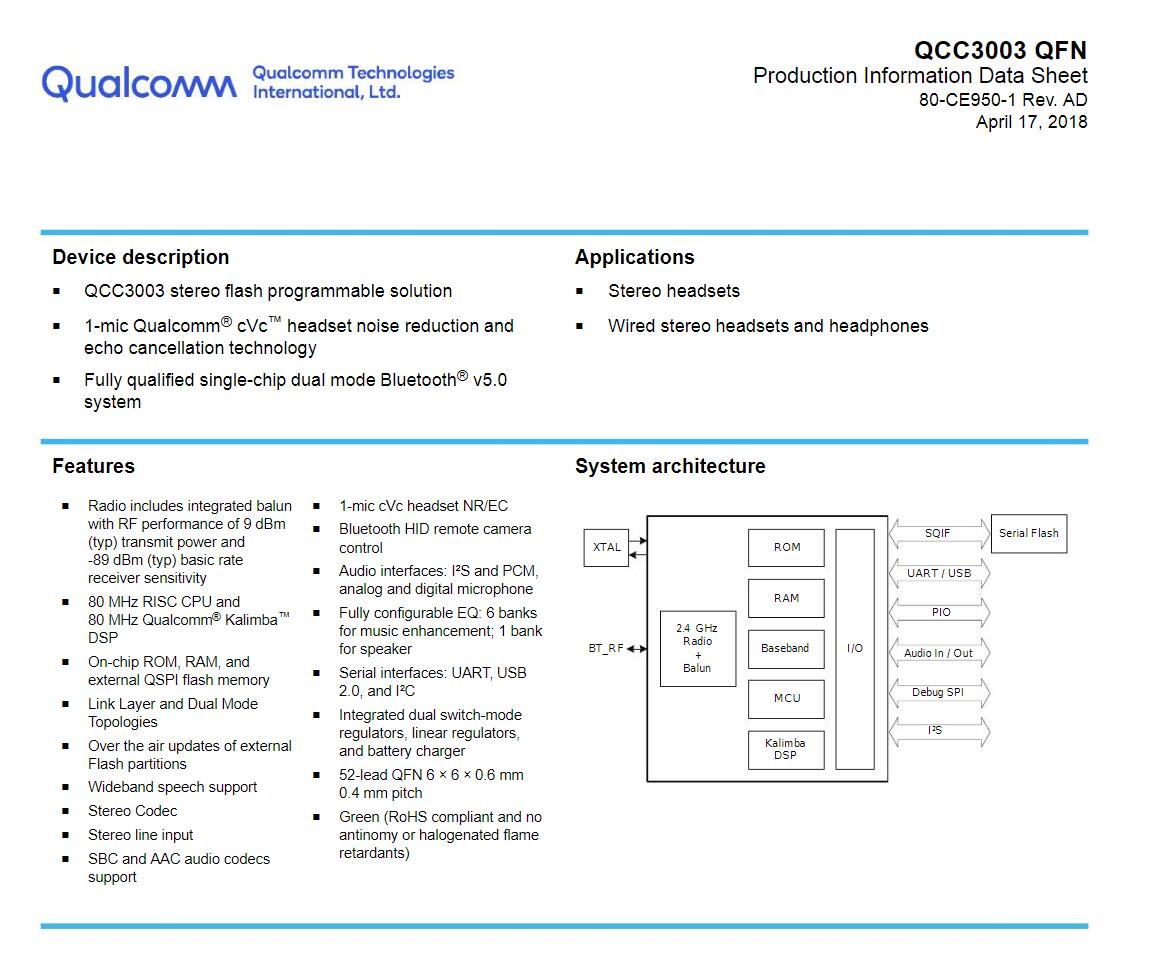

下图是Qcc3003的介绍：



2、射频PA

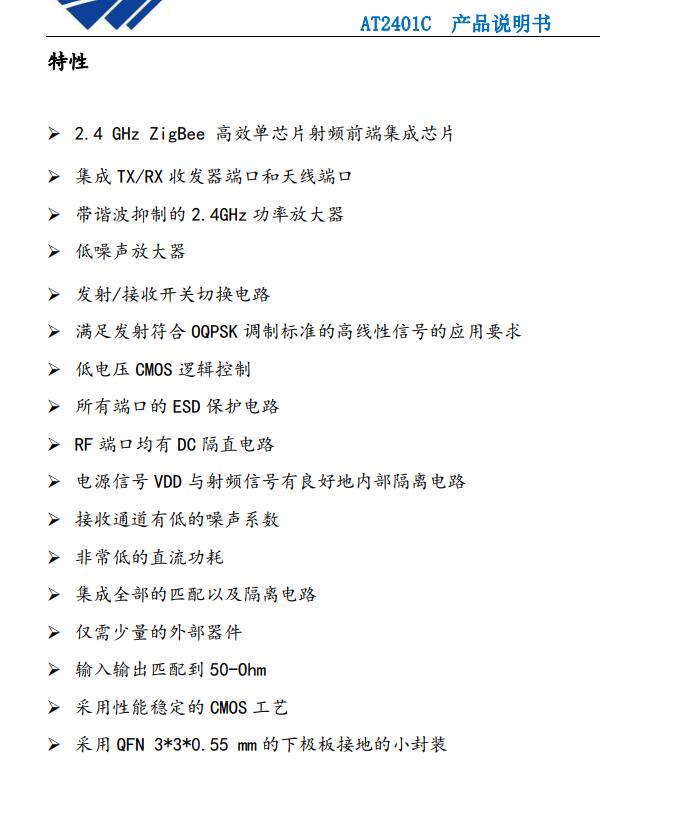

采用的射频功率放大芯片是AT2401C，

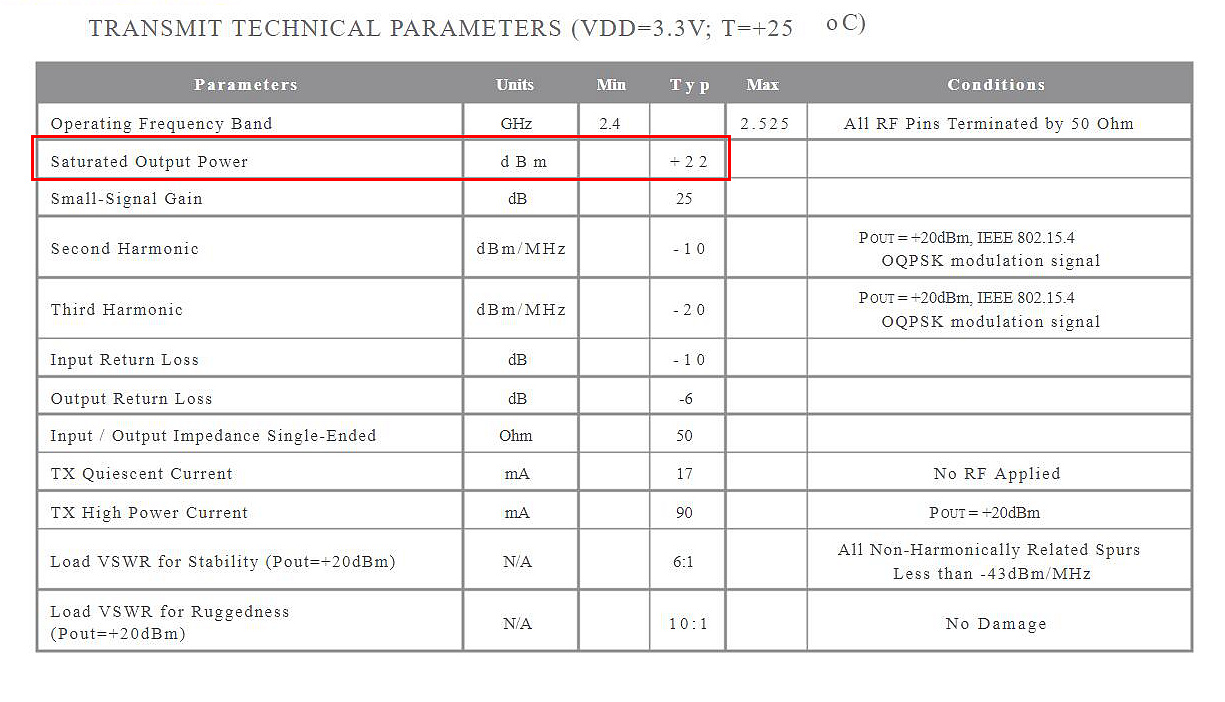

这块芯片的参数如下图：

可以看到，

该芯片理论最大发射功率22dBm，即160mW。





3、音频芯片

HT97180是一款125mW耳放芯片，

整机共采用了3颗HT97180，分别可以同时处理三路音源，

这应该是维迈通可以同时输出背景音乐、蓝牙对讲、DODO对讲的关键。

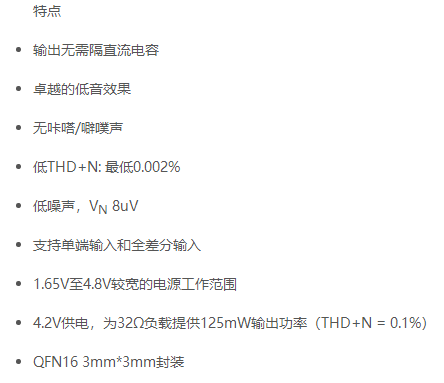

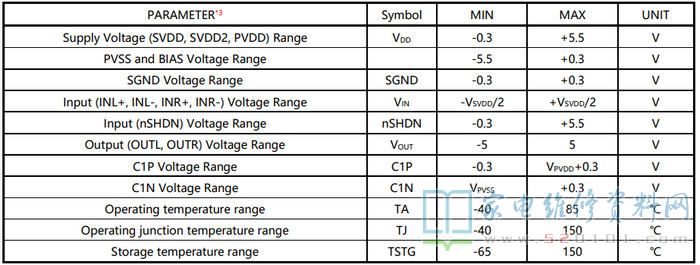

HT97180特点及参数如下图：









4、电源管理

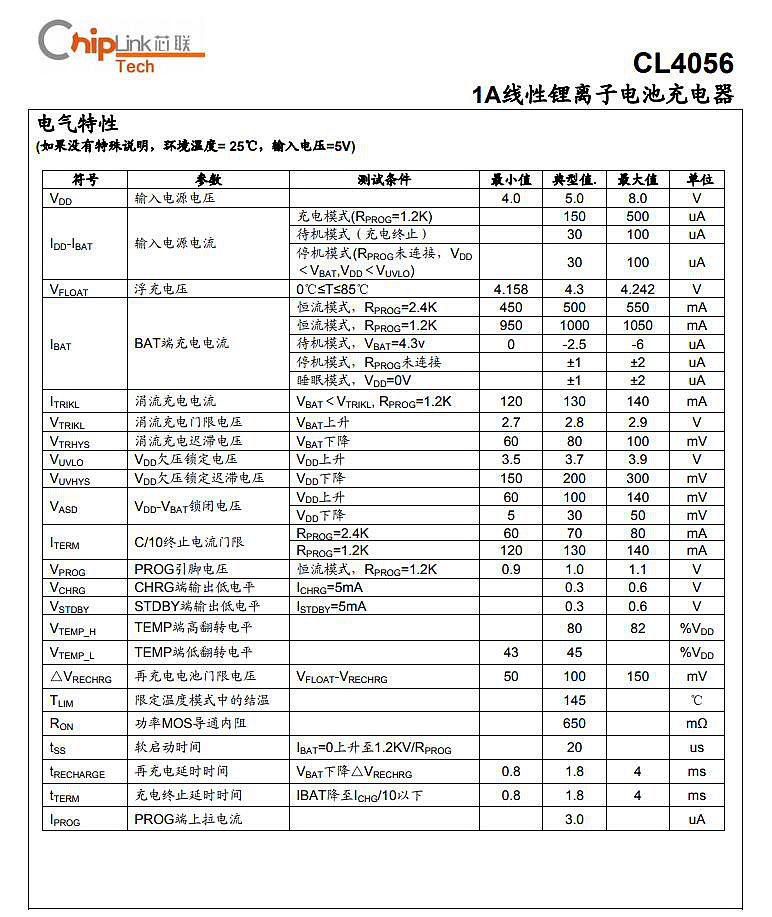

锂电池充电管理芯片是CL4065，

其特点及参数如下图：









现在聊一下作为蓝牙耳机，

V9s的通讯距离为什么可以比手机远那么多。



1、关于蓝牙设备的发射功率

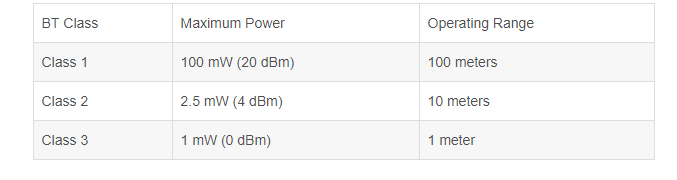

蓝牙标准中，发射功率分三个级别，如下图。

class1功率100mW，理论通讯距离100米，

V9s的理论射频功率最大160mW，

比class1标准略高。



手机、普通蓝牙耳机、蓝牙鼠标之类的蓝牙产品，

发射功率一般是class2，发射功率2.5mW，

通讯范围10米左右。





2、蓝牙天线

蓝牙频率在2.400GHz~2.4835GHz，

波长大概是12.5cm。

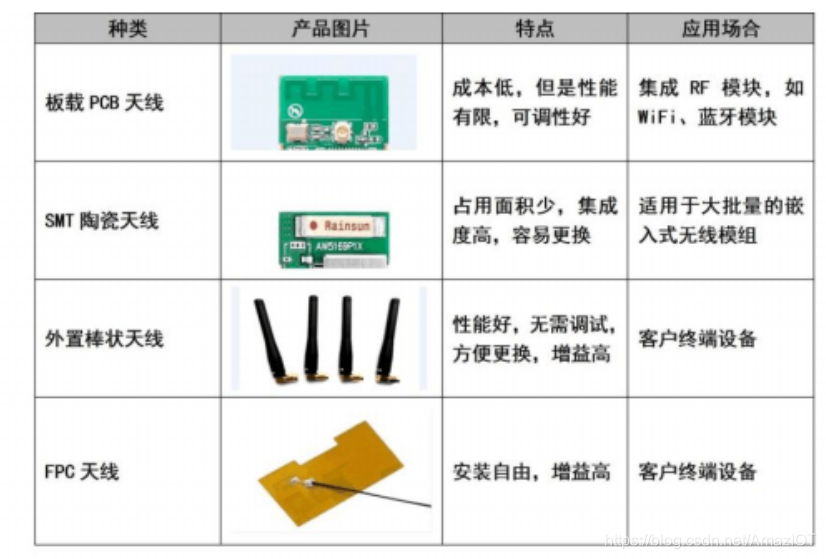

常见的蓝牙天线有陶瓷天线、PCB天线、独立天线等，如下图：

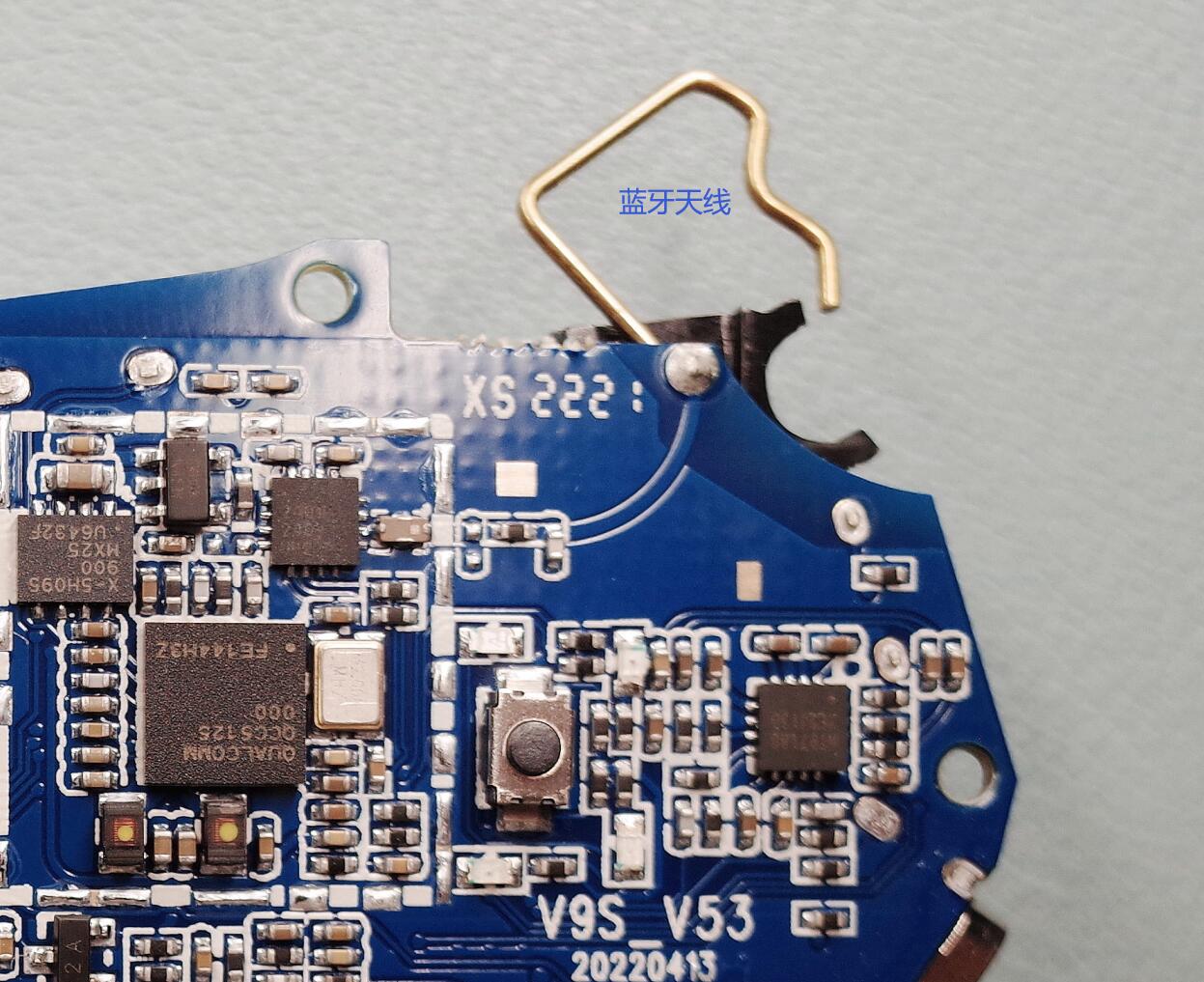

维迈通V9s的天线是独立导线天线，

射频性能是几种蓝牙天线中最好的，

缺点是占用空间最大。



V9s蓝牙天线总长度大概3厘米，

属于四分一波长鞭状天线。

天线虽然不能增加发射功率，

但可以提供方向性和增益，使得通讯距离更远。





手机等电子产品由于空间的限制，

往往只能用陶瓷天线或pcb天线，天线增益不高。

而维迈通为天线开辟了独立空间，提升通讯距离。



以上，发射功率+天线这两个因素共同作用下，

V9s的直线通讯距离妥妥的达到两三百米以上。

实际体验下来，通讯距离跟宣称的相差不大。



3、蓝牙组网

维迈通V9s的SCC蓝牙对讲，可以8人组网，

笔者推测其为Mesh蓝牙组网。

蓝牙5.0开始，蓝牙协议集成了Mesh标准，

让蓝牙设备不用借助集线器即可实现组网通信，

亦即，每个蓝牙耳机都是中继，可以转发通话信息。

如果8人前后排成一条直线，则最头最尾可以实现数公里的通讯距离，

因为中间的6个蓝牙耳机起了中继接力的作用。
