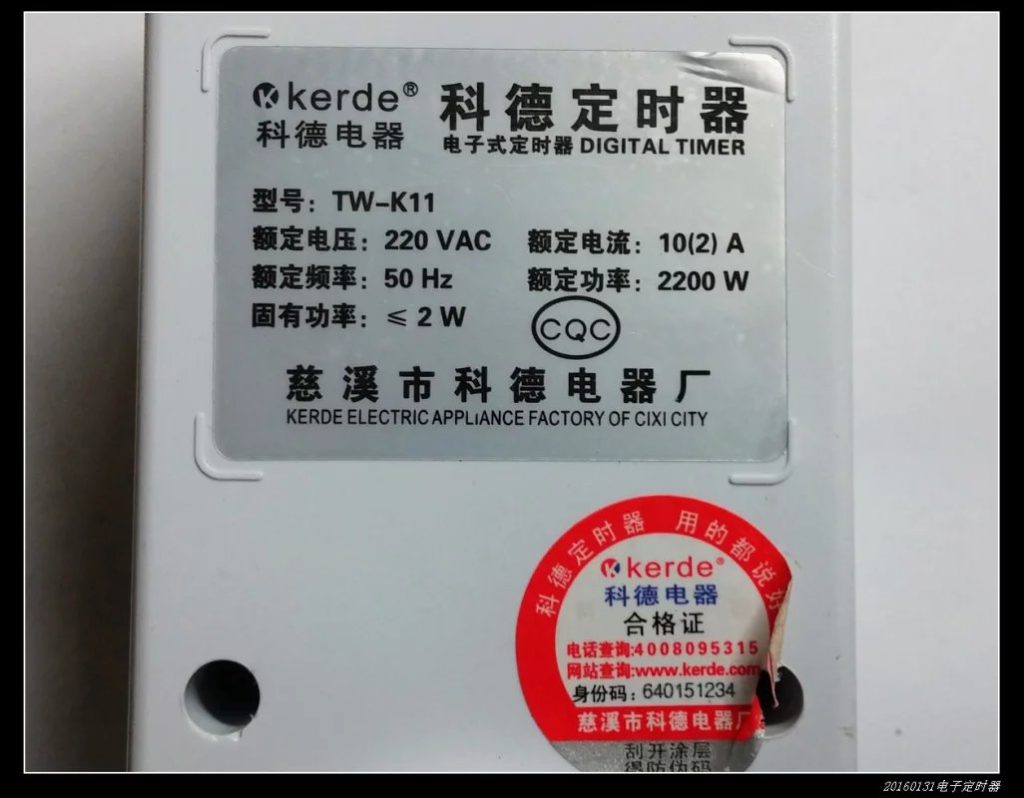

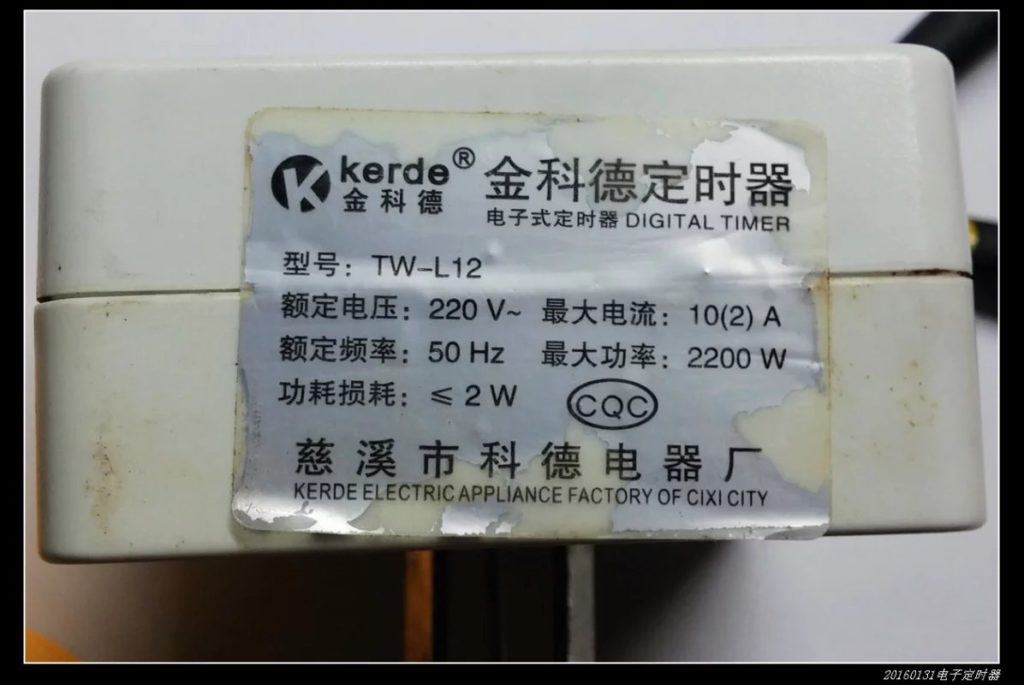

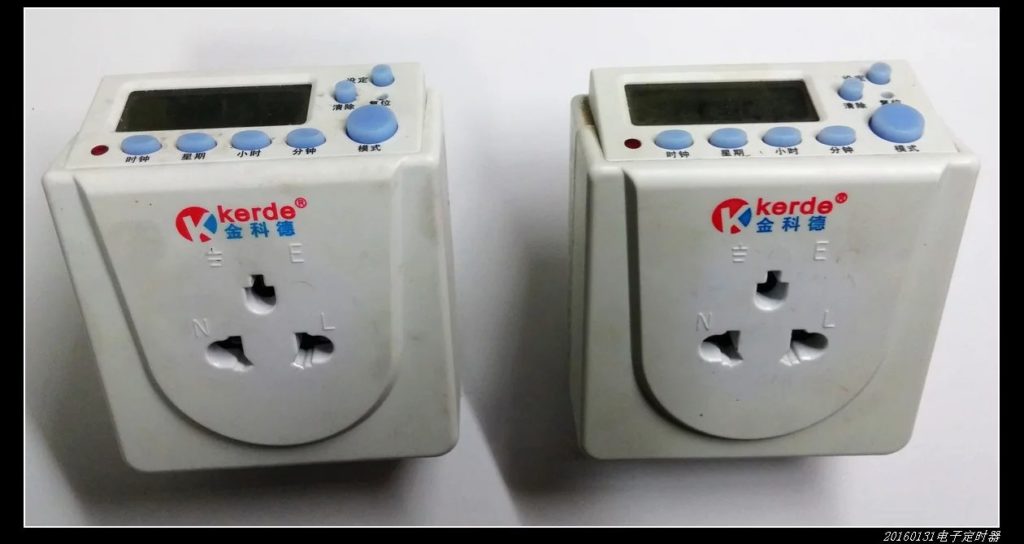

“金科德”和“科德”其实是一家的牌子,

在定时器这个产品上,也算是个大路货了。
电子定时器给生活带来了各种各样的好处,家居必备,外出必用。

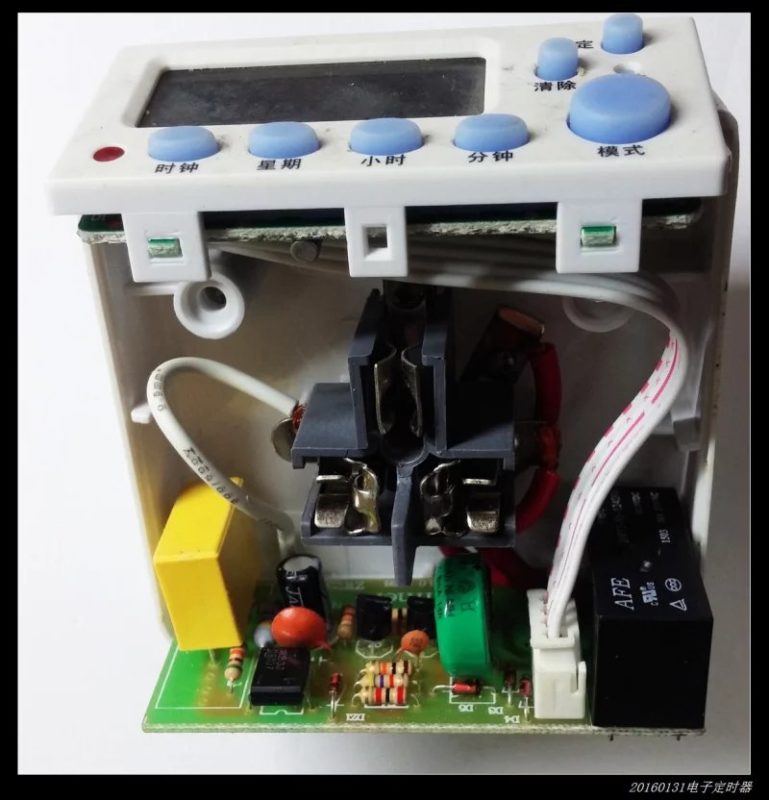

现在有四个电子定时器需要维修,

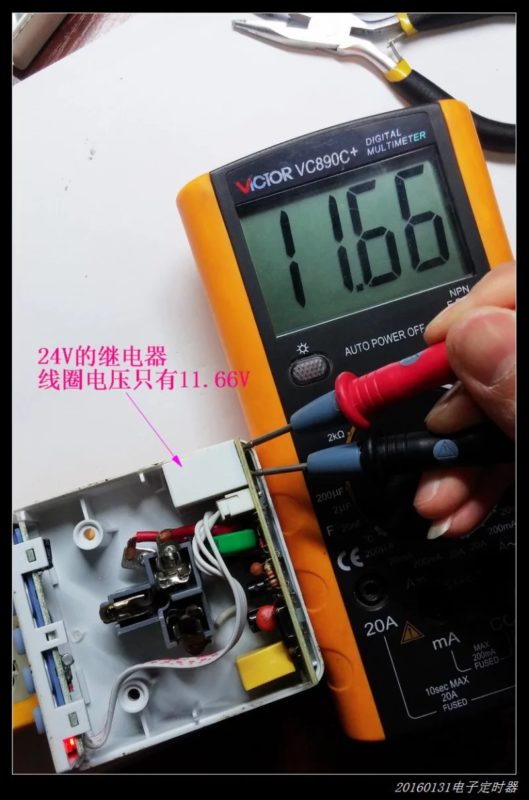

共同的特点是时间控制部分都没事,就是继电器不动作,或者疲软无力。
好办,作为山寨品质的损耗件,用不长久是正常的,那就换掉继电器。

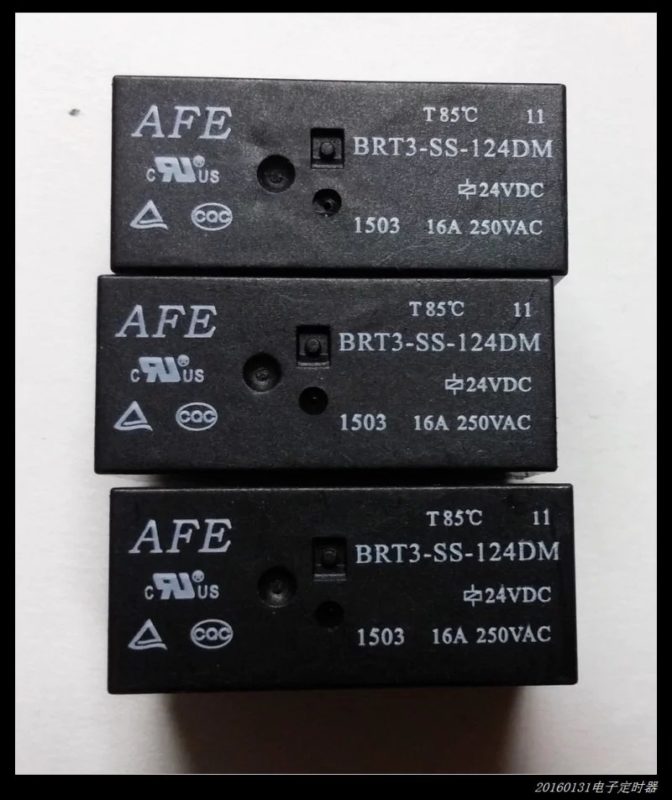

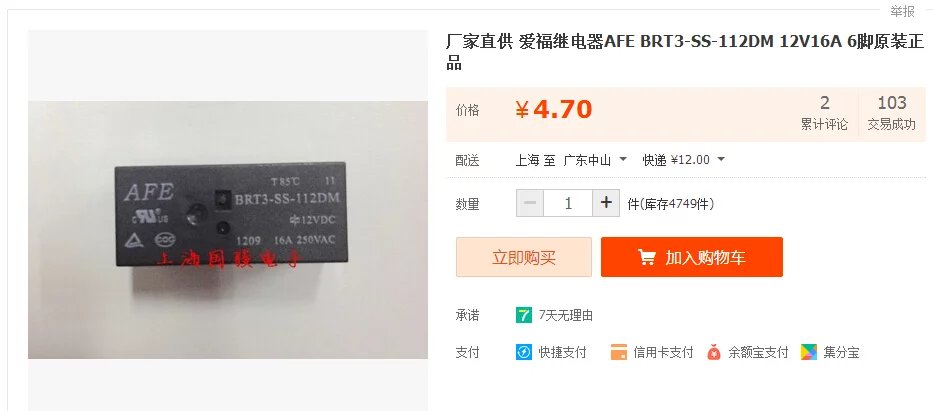

找淘宝,24V的没现货,要订做。



20160201穷人穷玩 之 电子定时器维修04 - 20160201穷人穷玩 之 电子定时器维修20160201穷人穷玩 之 电子定时器维修05 672x800 - 20160201穷人穷玩 之 电子定时器维修



收到货赶紧把新继电器换上,
可是,不行!看来事情没有那么简单。

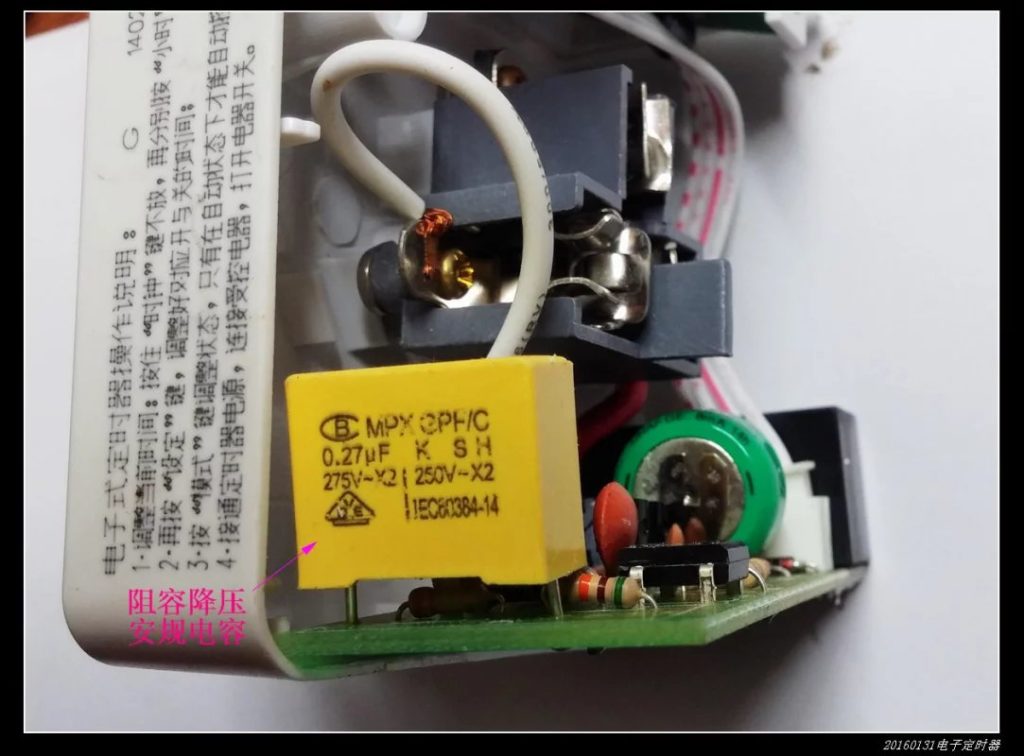

继续查资料,据说阻容降压的安规电容十分容易坏,
从症状看与本案完全一样。



20160201穷人穷玩 之 电子定时器维修06 1024x756 - 20160201穷人穷玩 之 电子定时器维修20160201穷人穷玩 之 电子定时器维修07 529x800 - 20160201穷人穷玩 之 电子定时器维修20160201穷人穷玩 之 电子定时器维修08 1024x729 - 20160201穷人穷玩 之 电子定时器维修20160201穷人穷玩 之 电子定时器维修09 976x800 - 20160201穷人穷玩 之 电子定时器维修

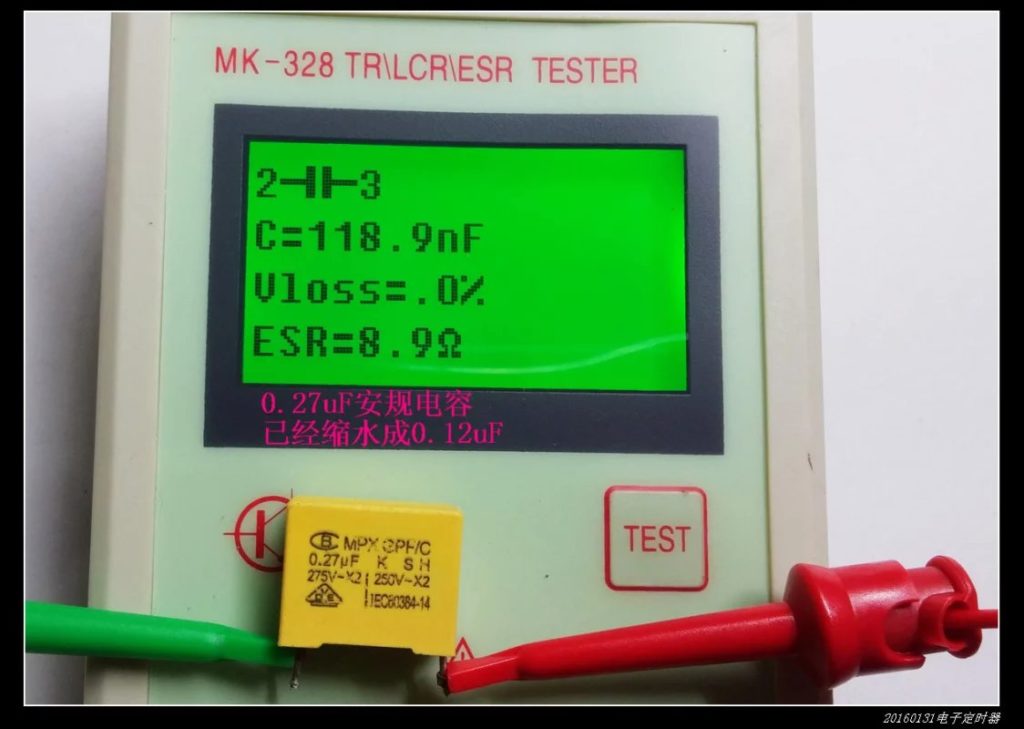

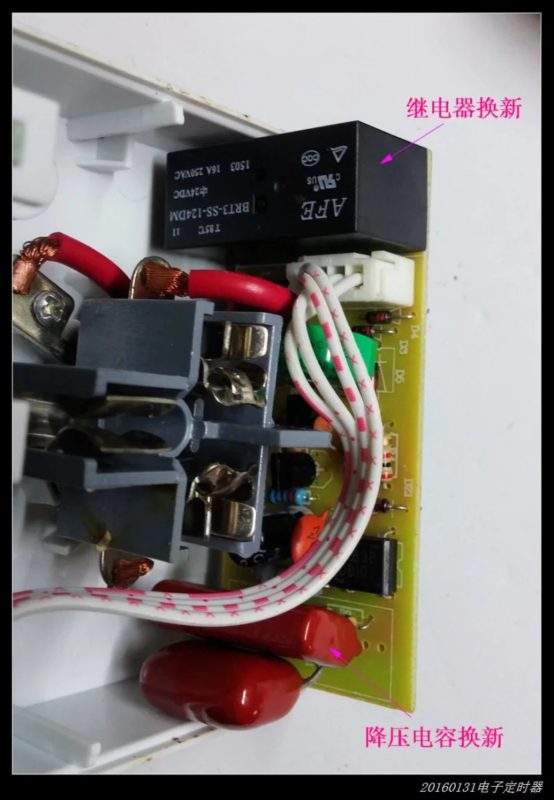

如上图,原机安规电容已经严重缩水,于是赶紧换电容。

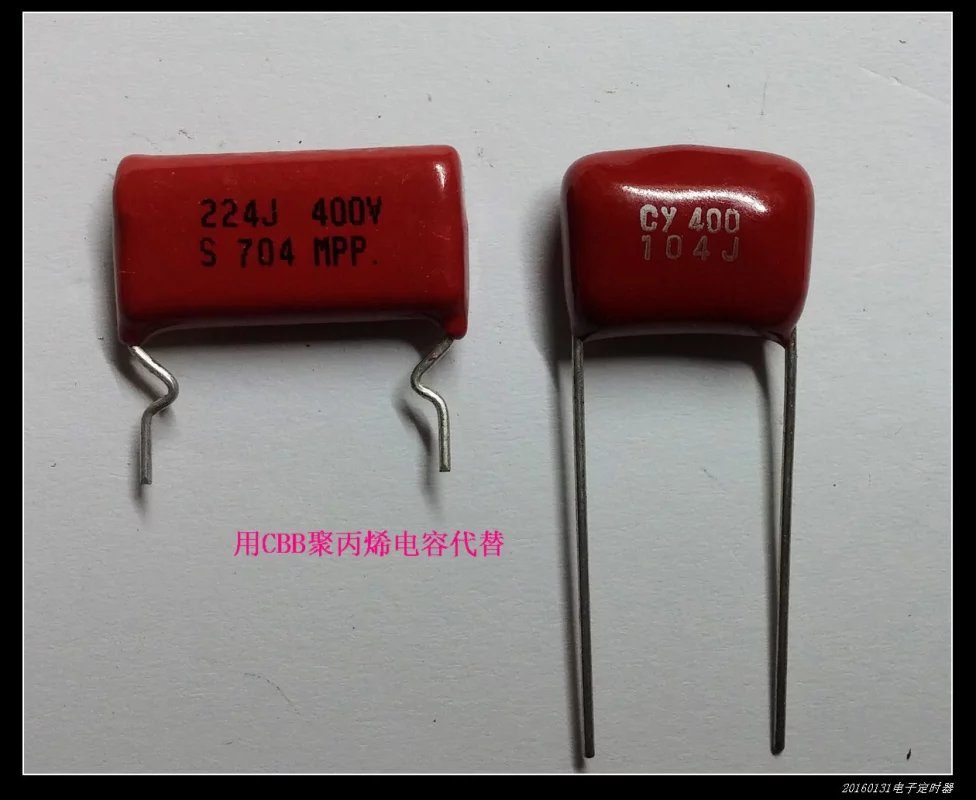

手头没有安规电容,但是耐压400v的CBB聚丙烯电容有很多,
虽然没那么“安规”,替换却也毫无问题。

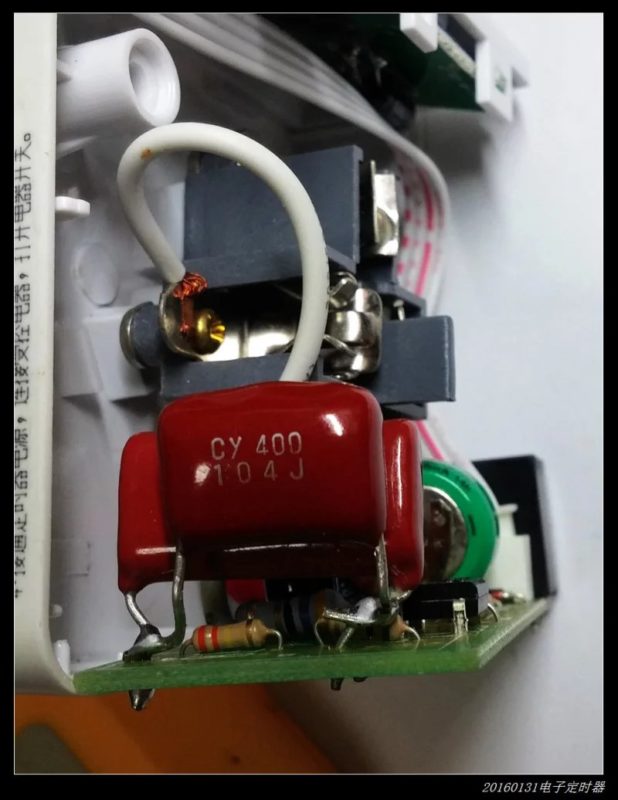

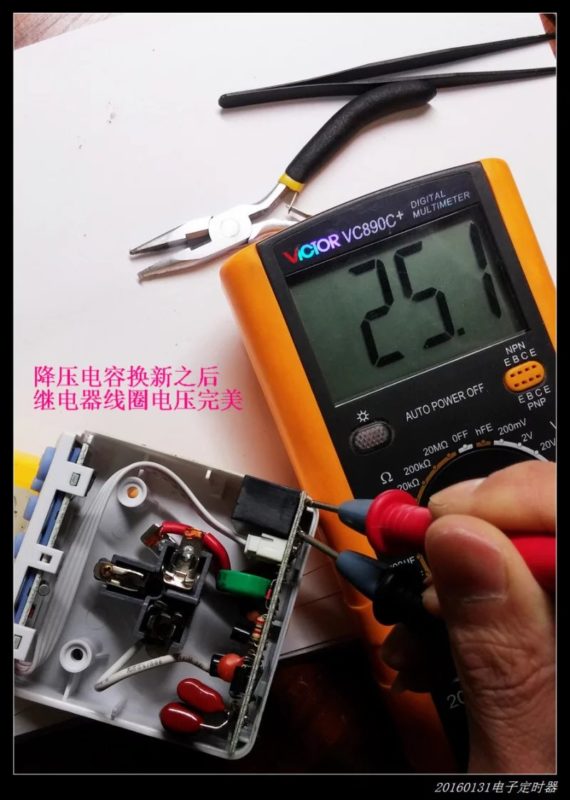

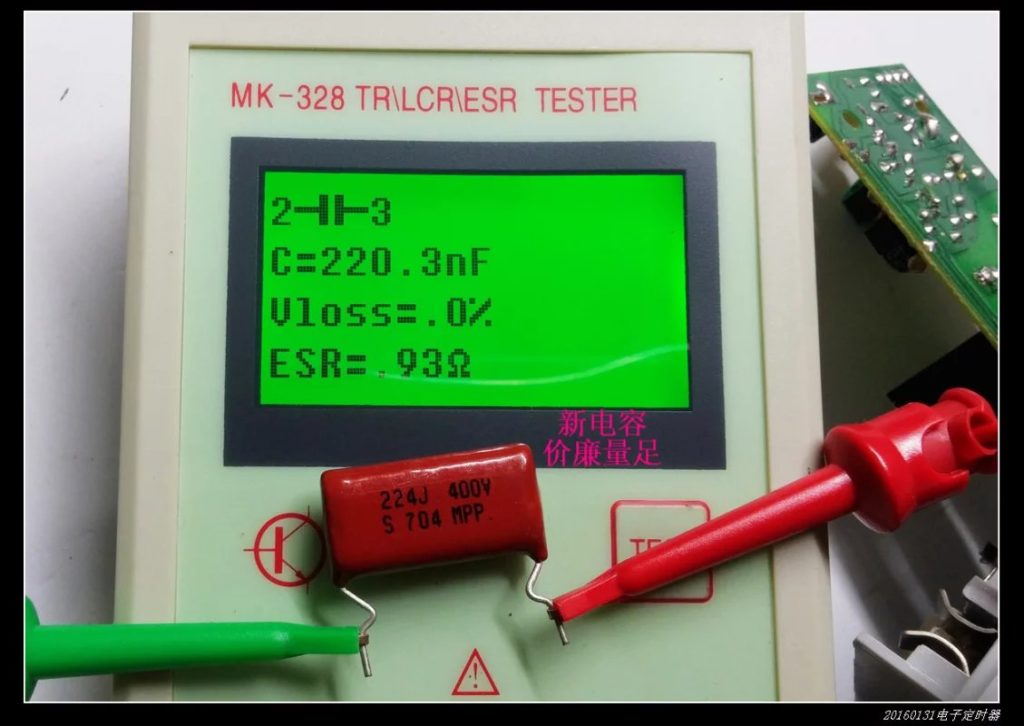

换了个224,实测线圈电压18v,

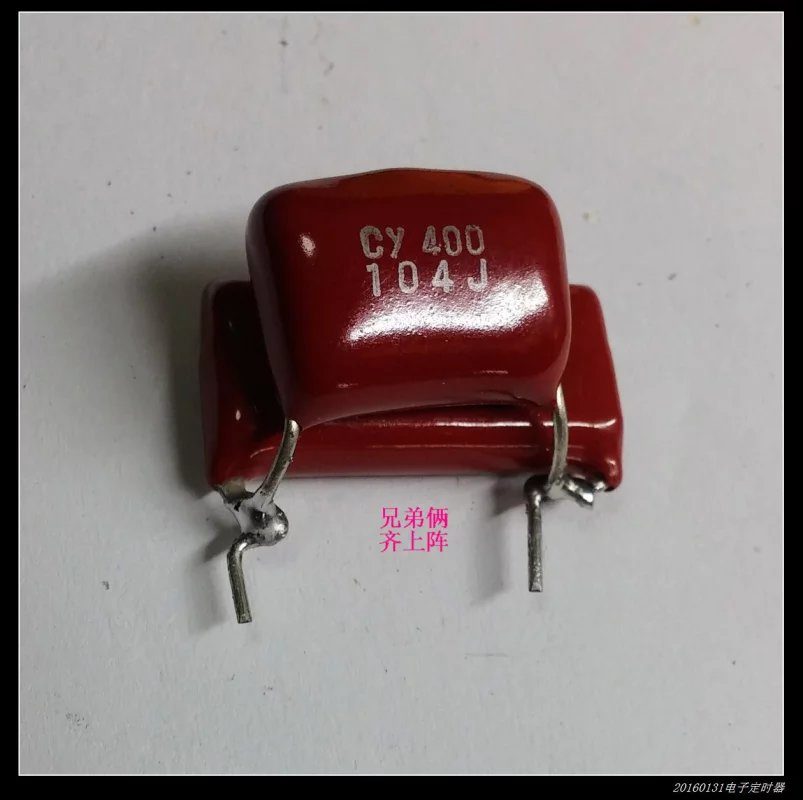

于是再加一个104,实测电压25v,非常完美。



20160201穷人穷玩 之 电子定时器维修10 1024x726 - 20160201穷人穷玩 之 电子定时器维修20160201穷人穷玩 之 电子定时器维修11 803x800 - 20160201穷人穷玩 之 电子定时器维修20160201穷人穷玩 之 电子定时器维修12 618x800 - 20160201穷人穷玩 之 电子定时器维修20160201穷人穷玩 之 电子定时器维修13 554x800 - 20160201穷人穷玩 之 电子定时器维修20160201穷人穷玩 之 电子定时器维修14 570x800 - 20160201穷人穷玩 之 电子定时器维修

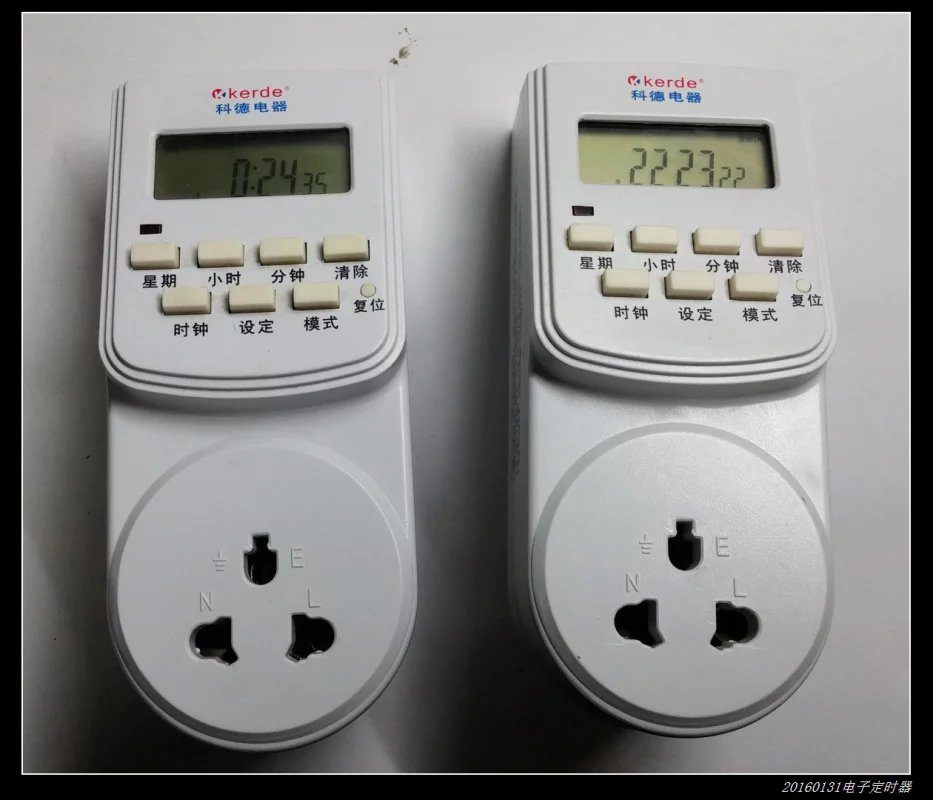

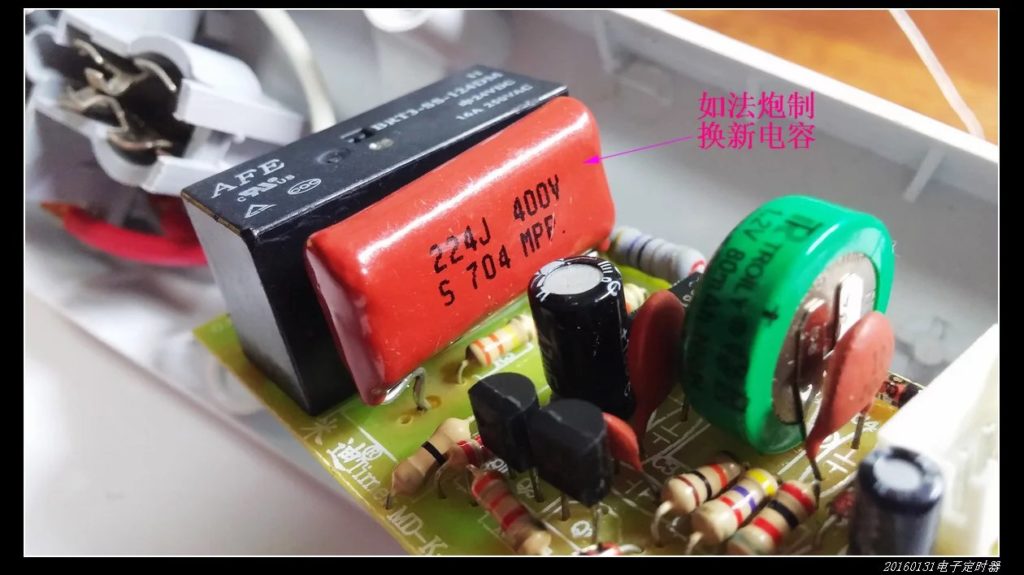

然后,剩下的几个定时器如法炮制。

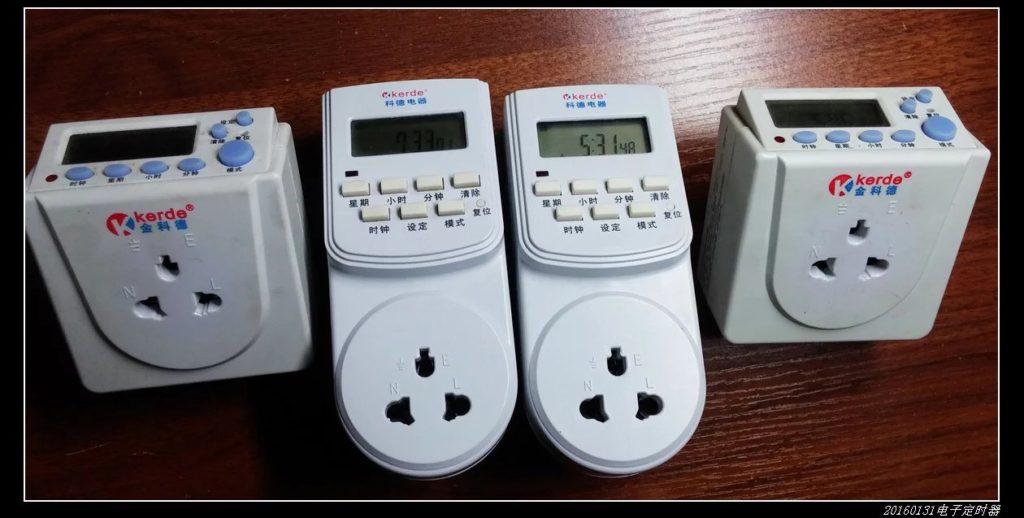

全部恢复生机。

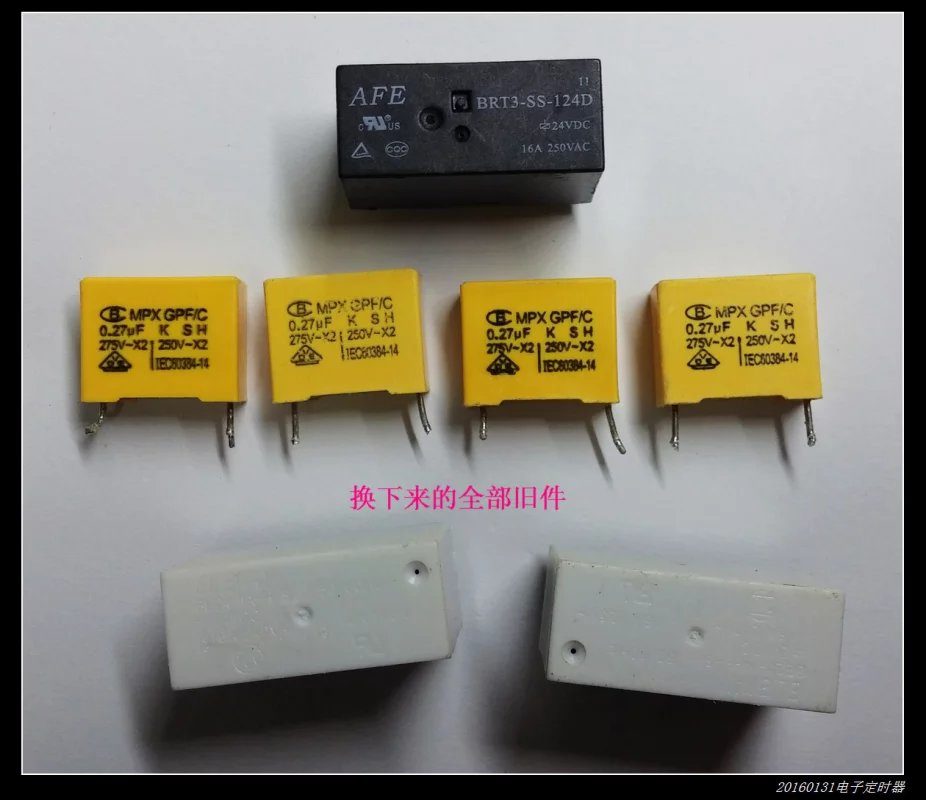

看来,电子定时器的继电器和降压电容损坏是通病。
