2015年国庆去了趟船底顶,
在乱石坡爬到一半的时候,这部相机的镜头就再没缩回来。

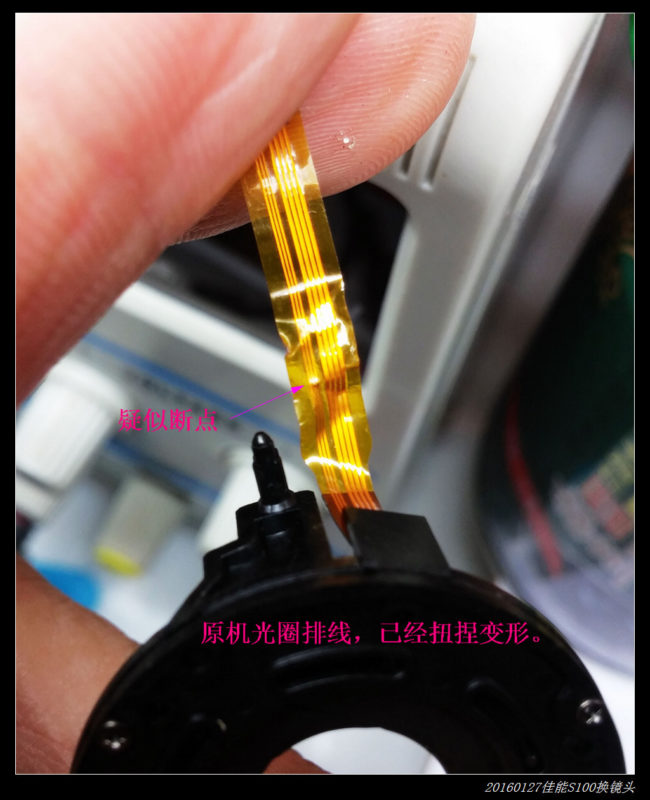

上网一查,原来是该型号机子通病:光圈排线容易折断。
穷人买不起新相机,

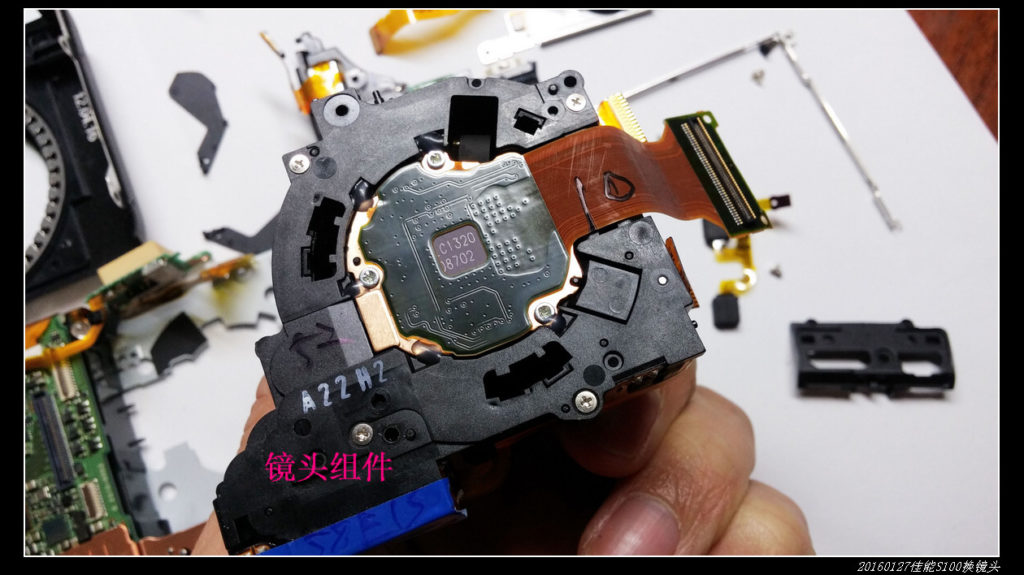

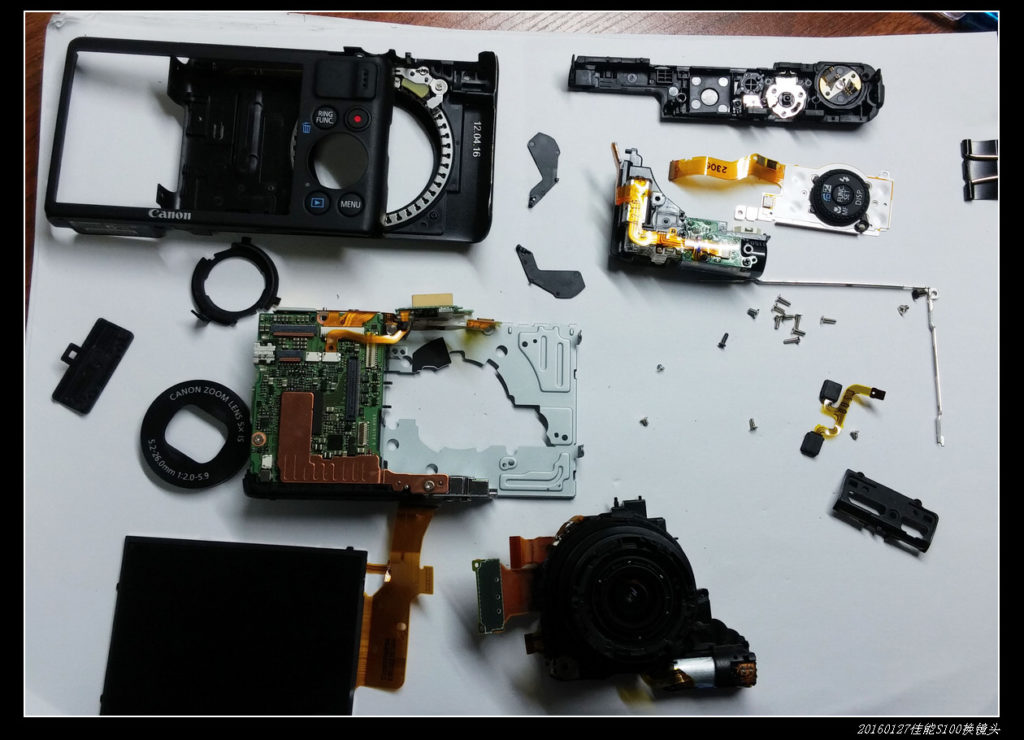

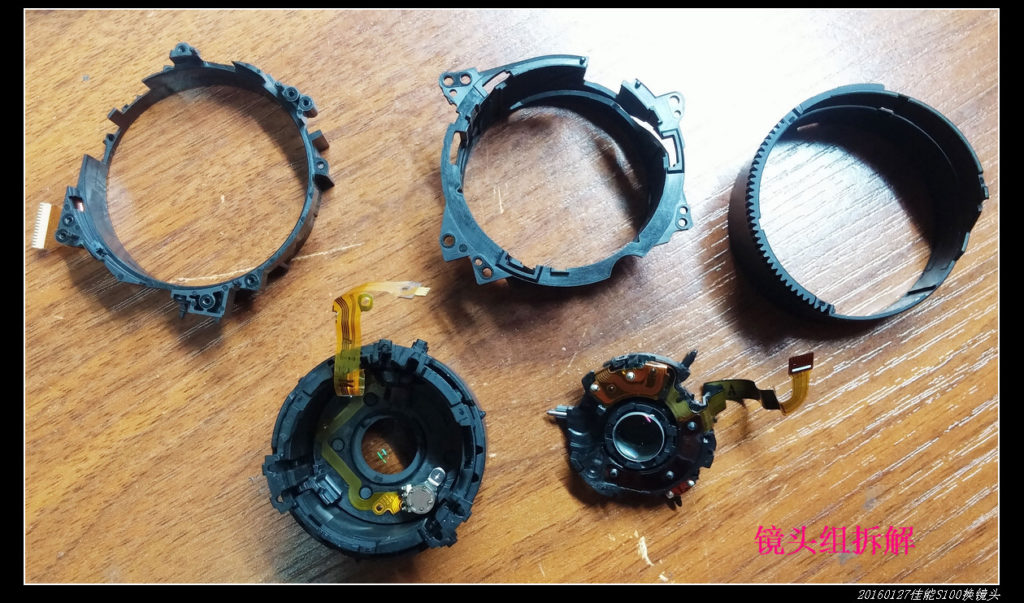

于是乎,拆解,准备换掉光圈排线。


20160128穷人穷玩 之 佳能S100镜头组维修01 1024x740 - 20160128穷人穷玩 之 佳能S100镜头组维修20160128穷人穷玩 之 佳能S100镜头组维修02 1024x575 - 20160128穷人穷玩 之 佳能S100镜头组维修20160128穷人穷玩 之 佳能S100镜头组维修03 1024x603 - 20160128穷人穷玩 之 佳能S100镜头组维修20160128穷人穷玩 之 佳能S100镜头组维修04 650x800 - 20160128穷人穷玩 之 佳能S100镜头组维修

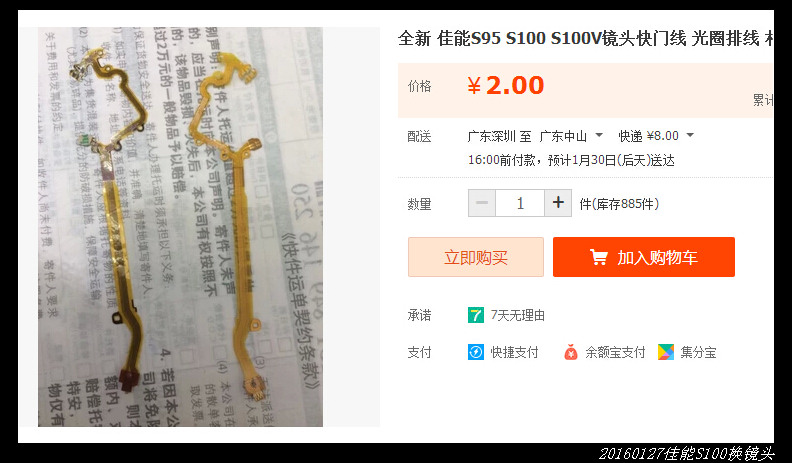

上网购得光圈排线2条,每条2元,
顺丰快递费13元。

20160128穷人穷玩 之 佳能S100镜头组维修05 - 20160128穷人穷玩 之 佳能S100镜头组维修20160128穷人穷玩 之 佳能S100镜头组维修06 1024x770 - 20160128穷人穷玩 之 佳能S100镜头组维修20160128穷人穷玩 之 佳能S100镜头组维修07 1024x740 - 20160128穷人穷玩 之 佳能S100镜头组维修20160128穷人穷玩 之 佳能S100镜头组维修08 1024x747 - 20160128穷人穷玩 之 佳能S100镜头组维修

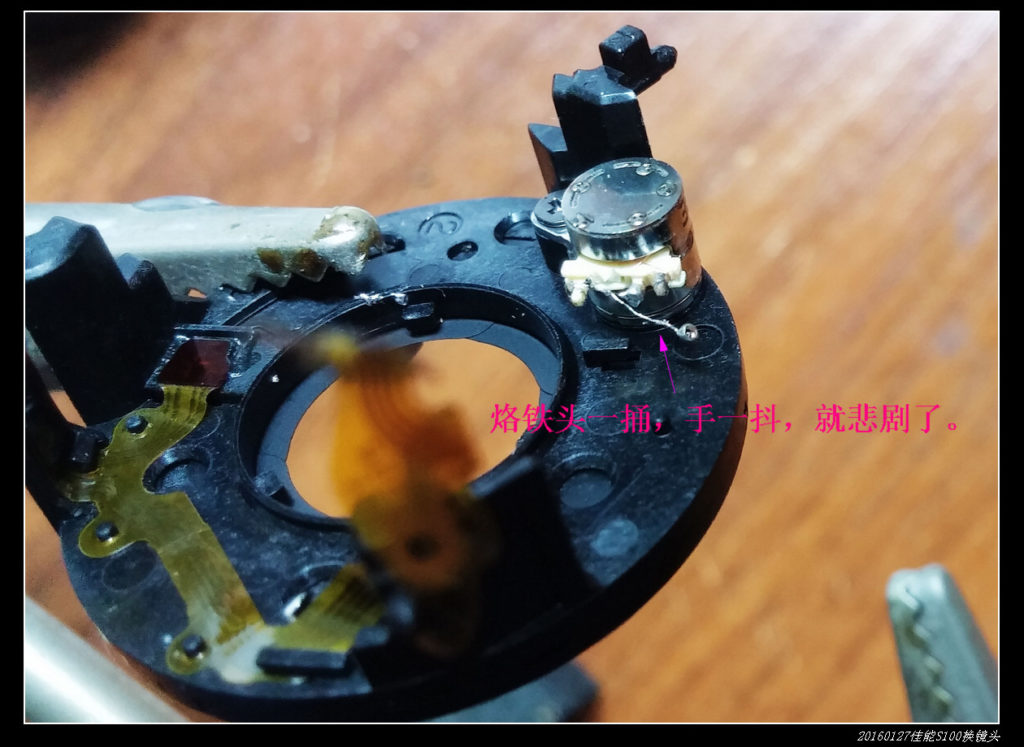

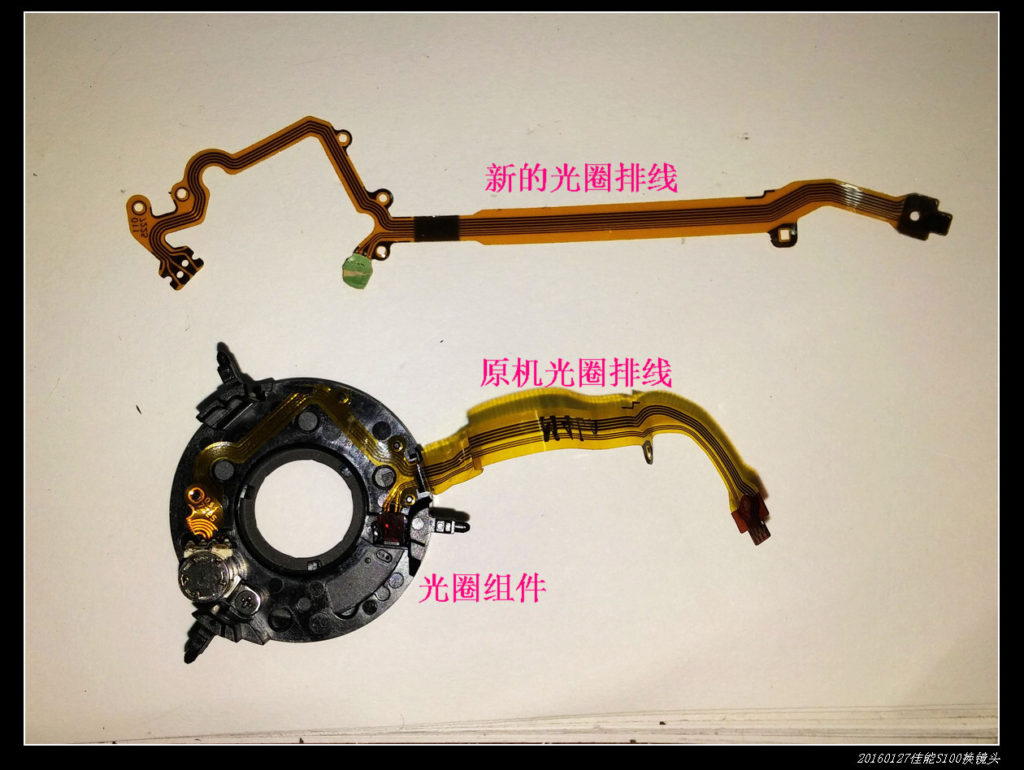

手一抖,烙铁头就把光圈电机的焊接点搞得血肉模糊了。

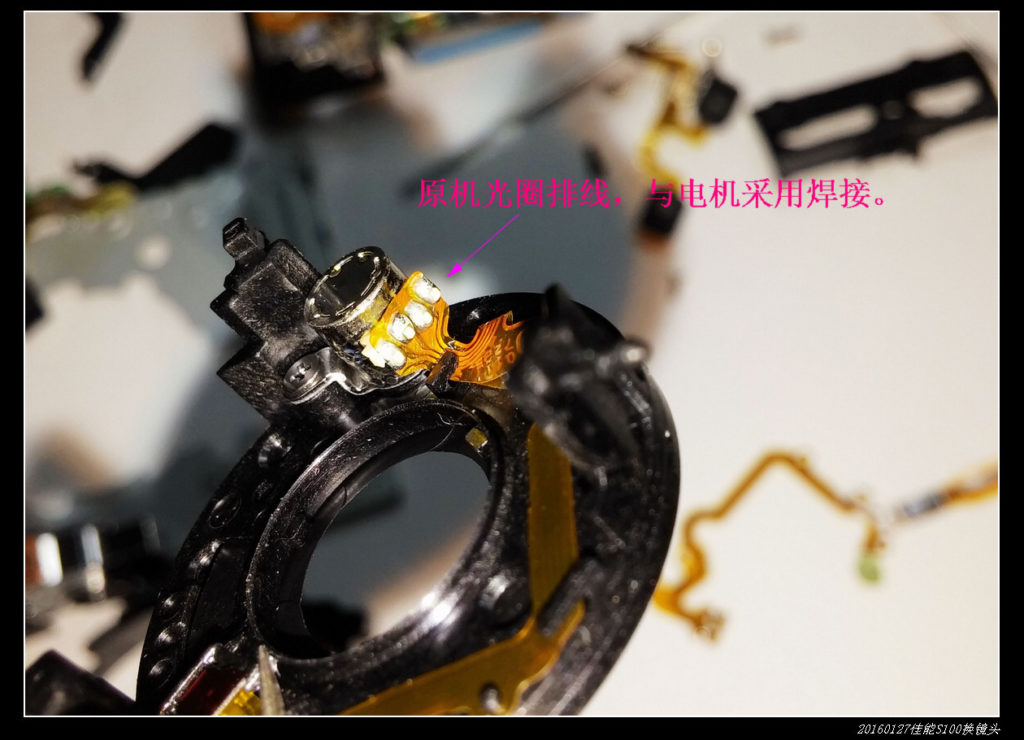

全机所有排线都是插接的,就这个鬼地方是焊接的,设计真不合理。

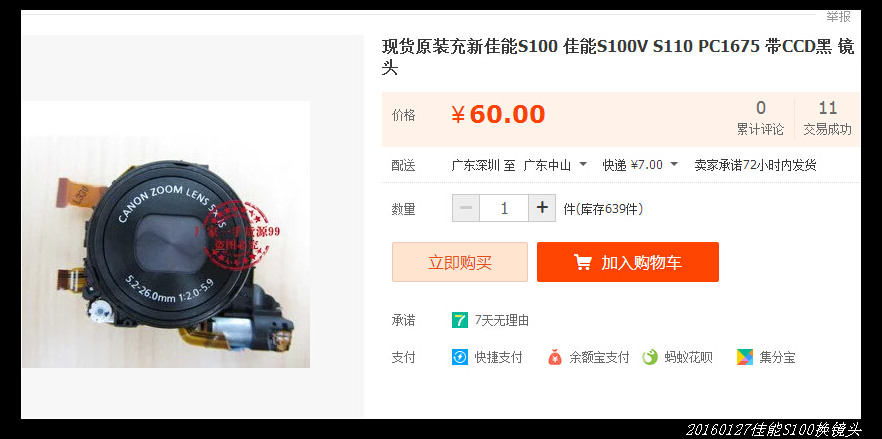

上网搜S100的镜头,发现60元的价格居然包含了CCD在内的全套镜头组,
真便宜。
于是赶紧下单。



20160128穷人穷玩 之 佳能S100镜头组维修09 - 20160128穷人穷玩 之 佳能S100镜头组维修20160128穷人穷玩 之 佳能S100镜头组维修10 1024x652 - 20160128穷人穷玩 之 佳能S100镜头组维修20160128穷人穷玩 之 佳能S100镜头组维修11 1024x753 - 20160128穷人穷玩 之 佳能S100镜头组维修20160128穷人穷玩 之 佳能S100镜头组维修12 1024x775 - 20160128穷人穷玩 之 佳能S100镜头组维修

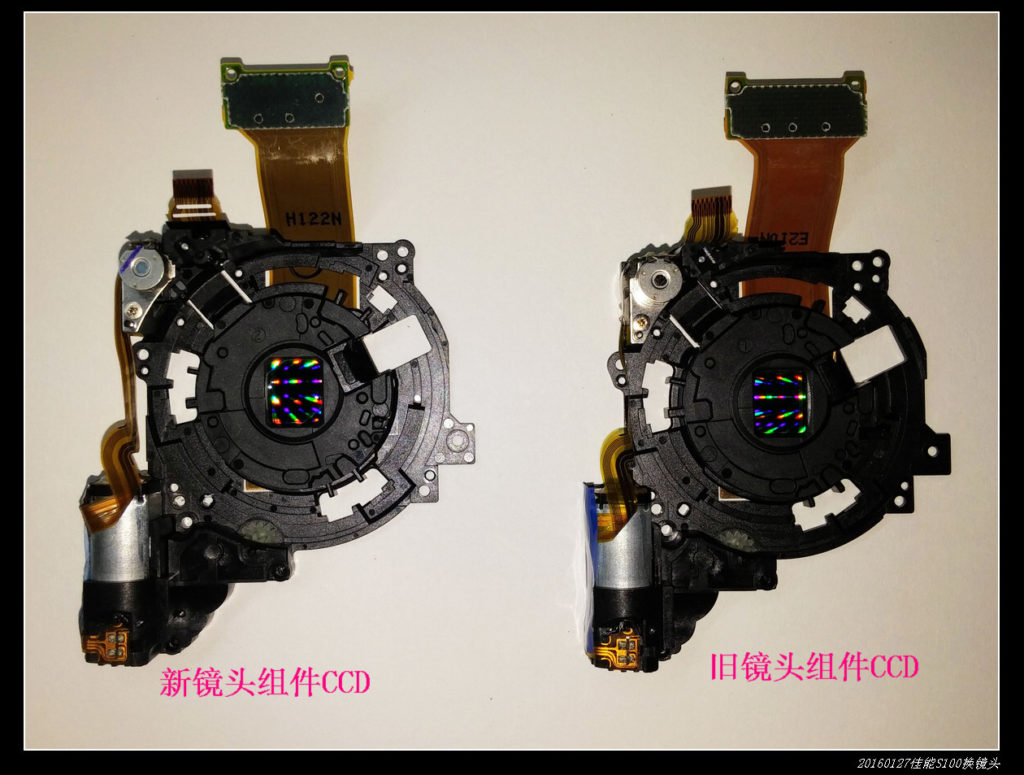

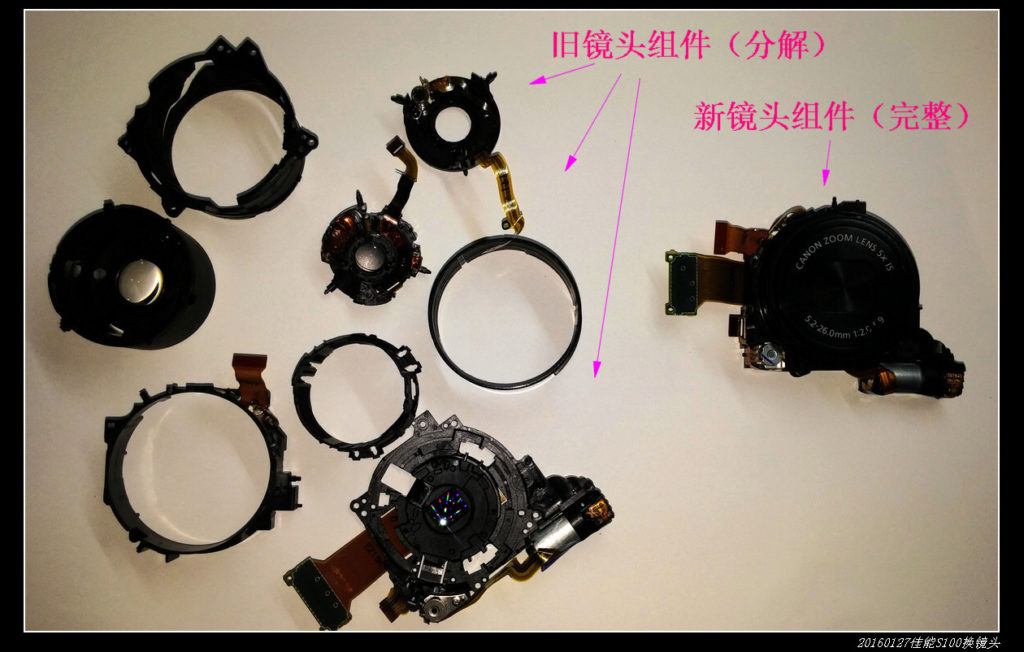

新镜头组件跟原机还是有点区别的,

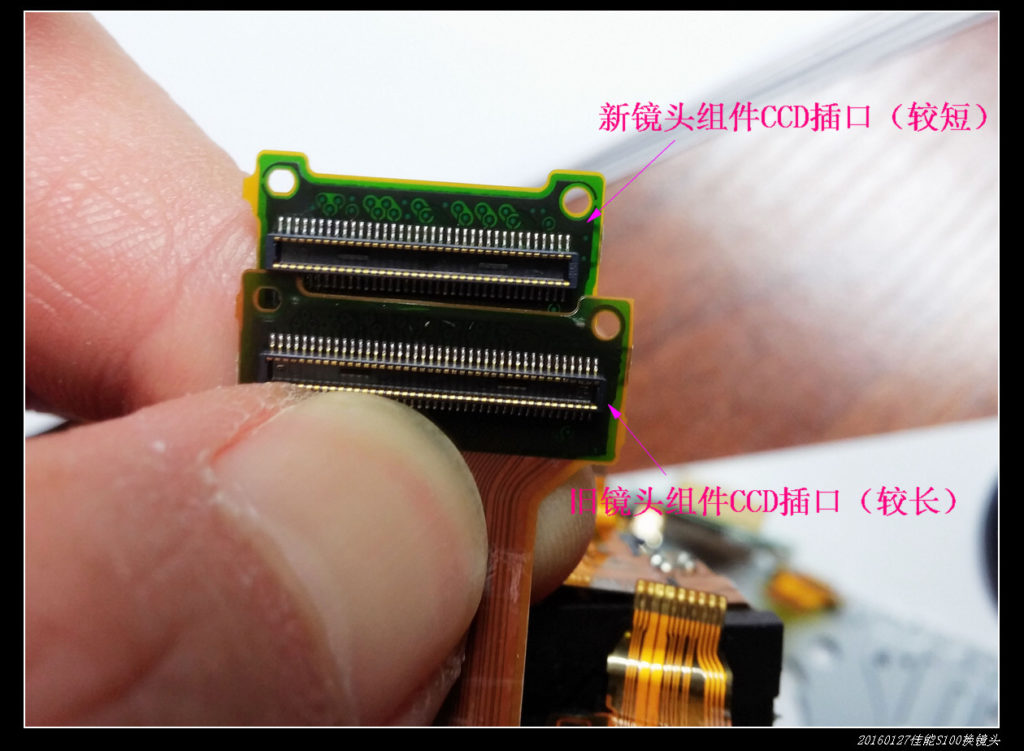

区别在于CCD插口不一样,如下图。
估计CCD本身也是不一样的。
只好再把新买的镜头组的CCD组件拆掉,换上原机的CCD组件。



20160128穷人穷玩 之 佳能S100镜头组维修13 1024x751 - 20160128穷人穷玩 之 佳能S100镜头组维修20160128穷人穷玩 之 佳能S100镜头组维修14 1024x653 - 20160128穷人穷玩 之 佳能S100镜头组维修20160128穷人穷玩 之 佳能S100镜头组维修15 1024x696 - 20160128穷人穷玩 之 佳能S100镜头组维修

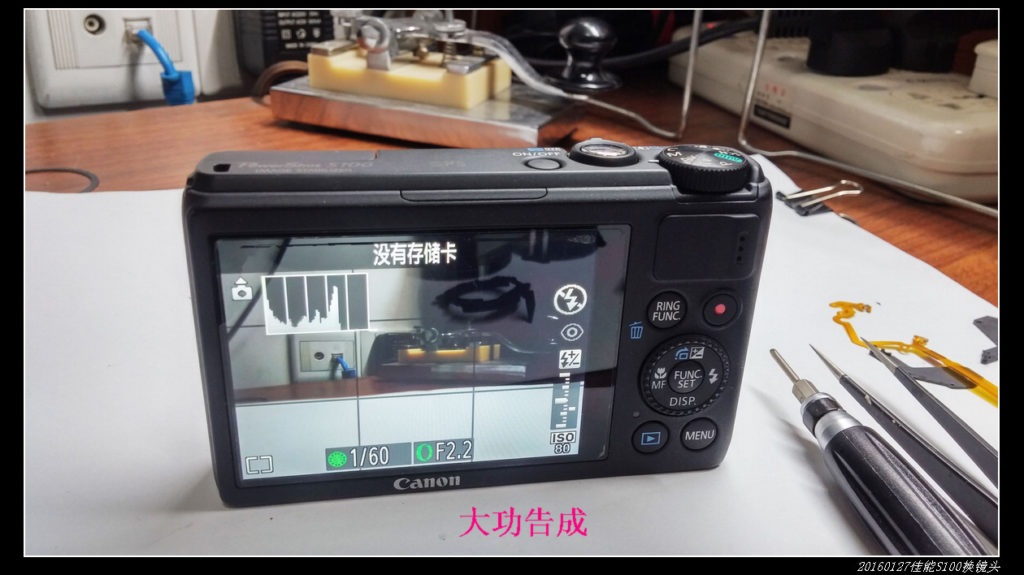

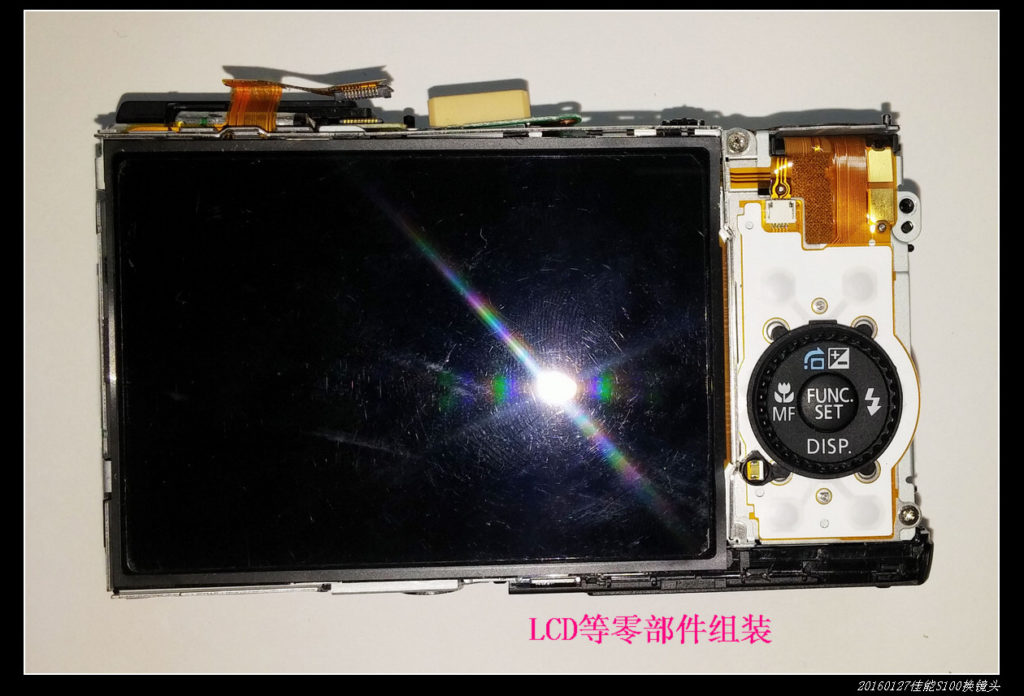

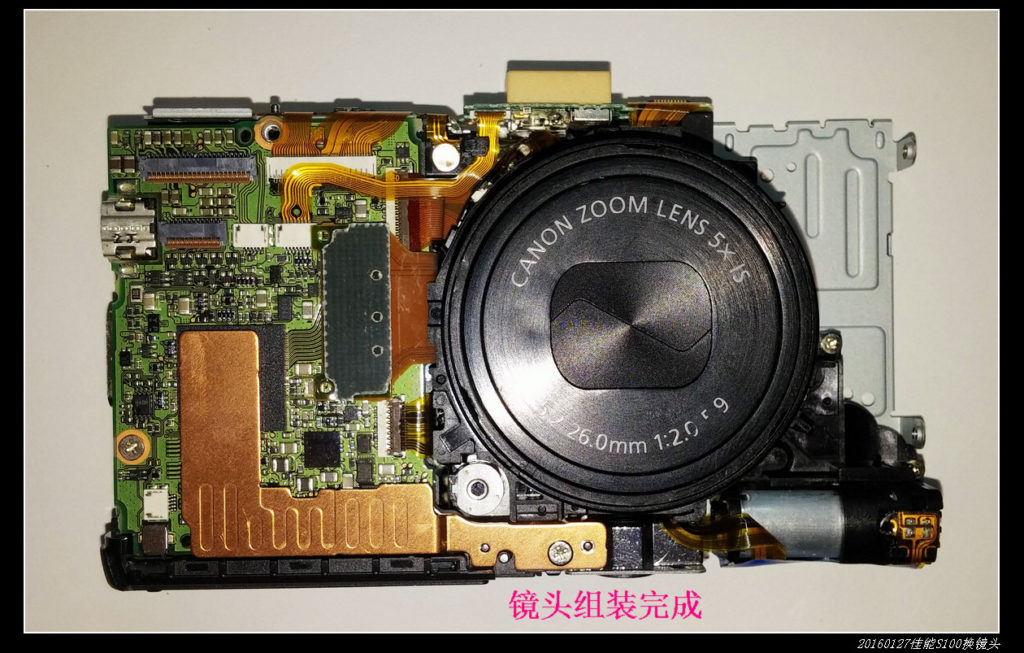

组装回去很顺利,最后还真多出来两粒小螺丝。

20160128穷人穷玩 之 佳能S100镜头组维修16 1024x575 - 20160128穷人穷玩 之 佳能S100镜头组维修
