穷人的手机经过长期使用,出故障了,micro USB充电插座开始不灵光。
要命的是,这手机电池内置,不可以经常拆电池出来充电。
有三个方法可以医治穷人的手机故障,

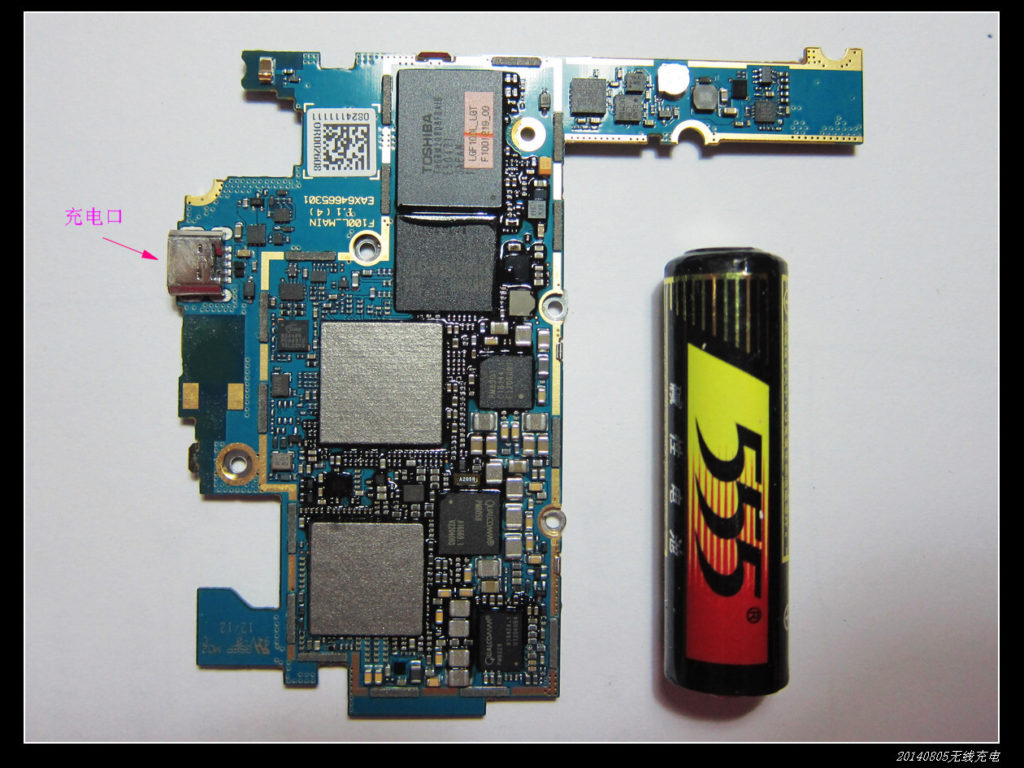

一是换掉USB充电插座,但是仅用一支电烙铁想要拆开七个引脚的插座,实属难事。
二是原始方法,加个引线出来直充,这是最后的无奈之举。
三是试试加装无线充电。

于是网购无线充电套件,当然了,穷人只能买低端套件。

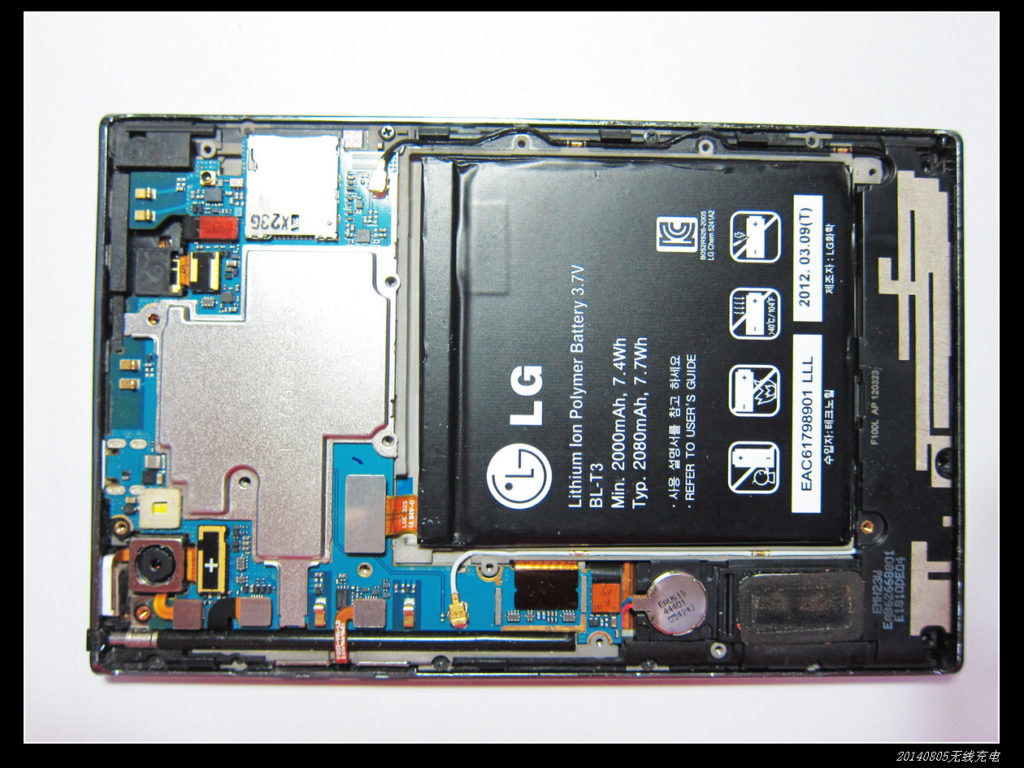

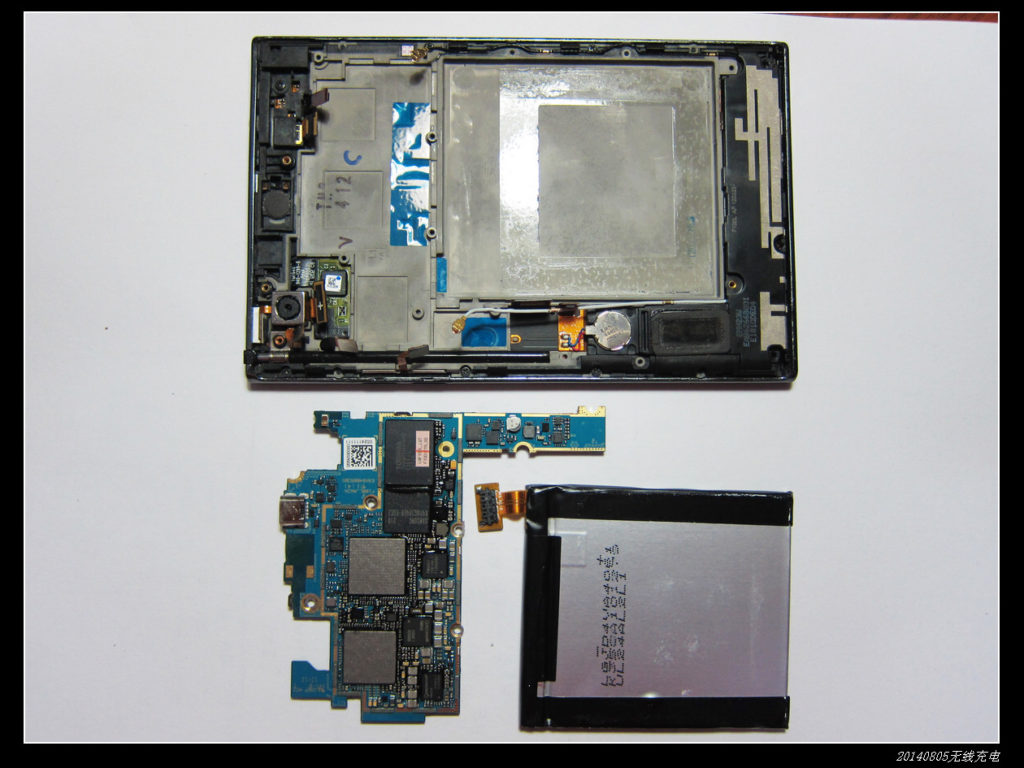

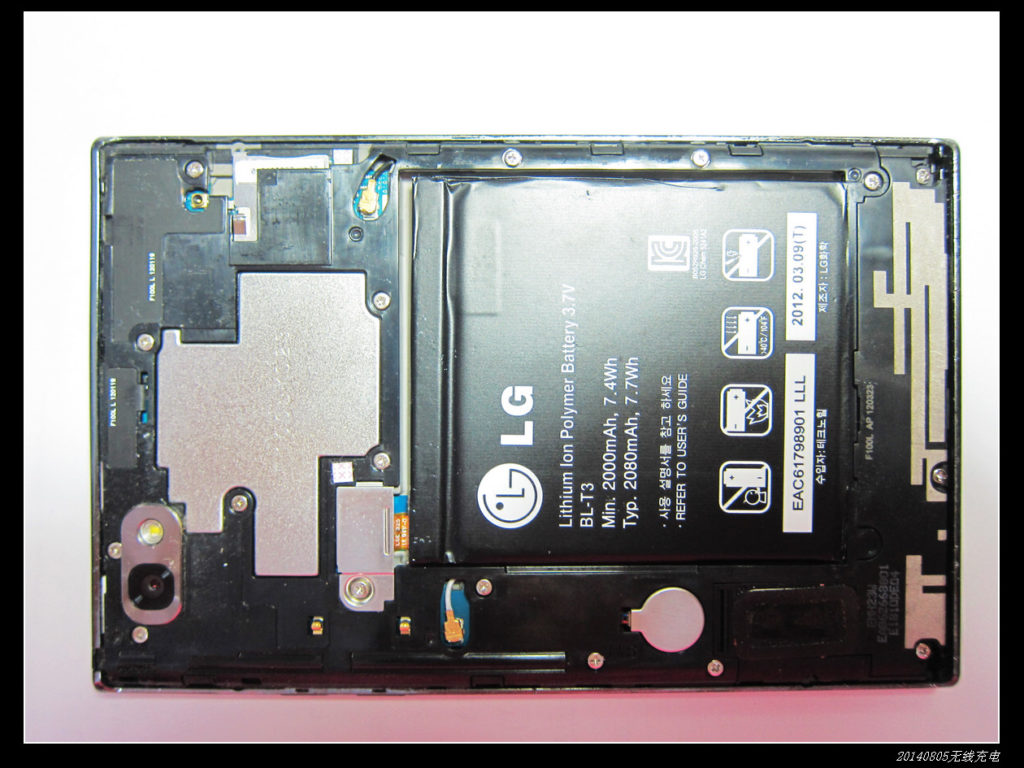

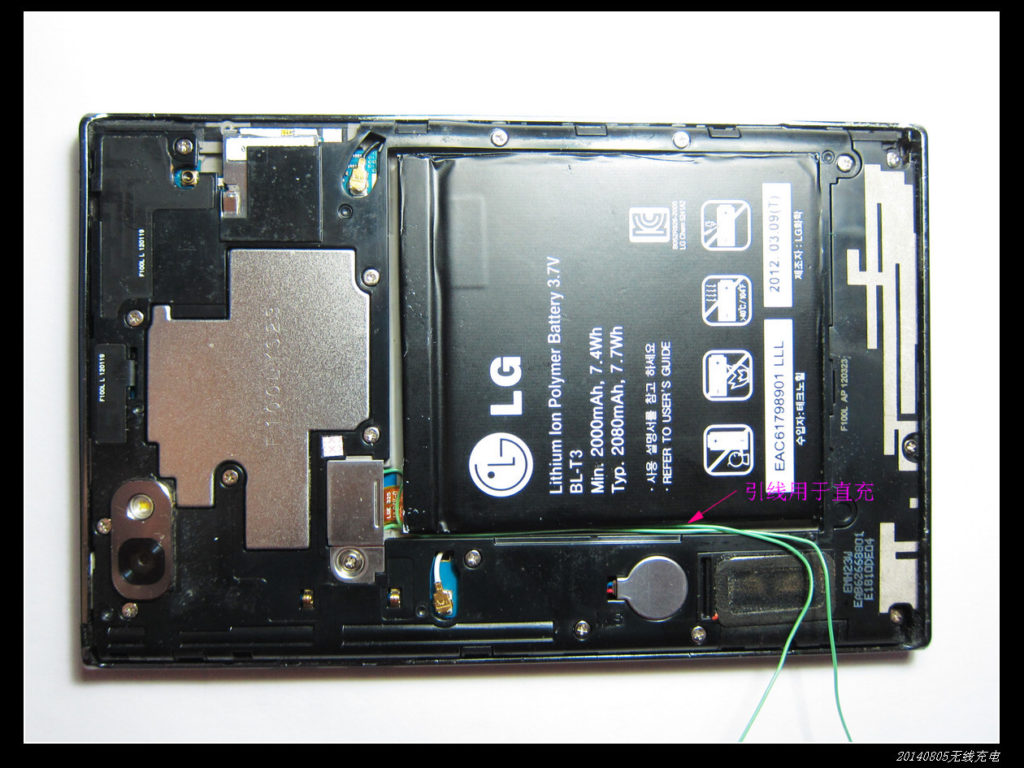

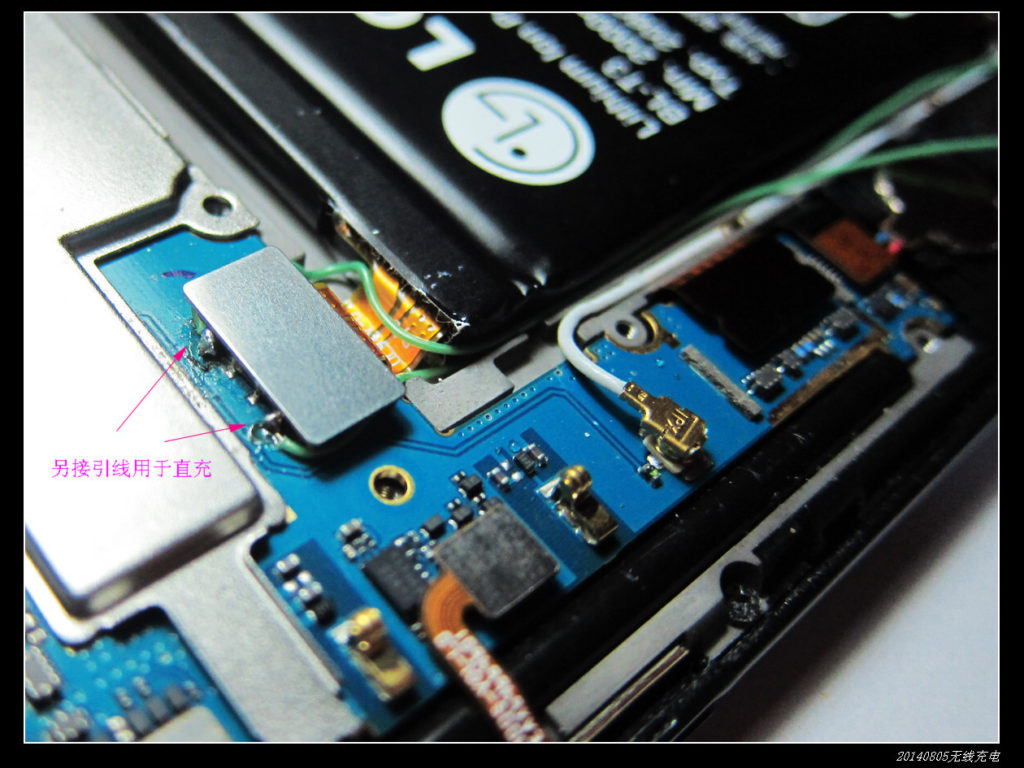

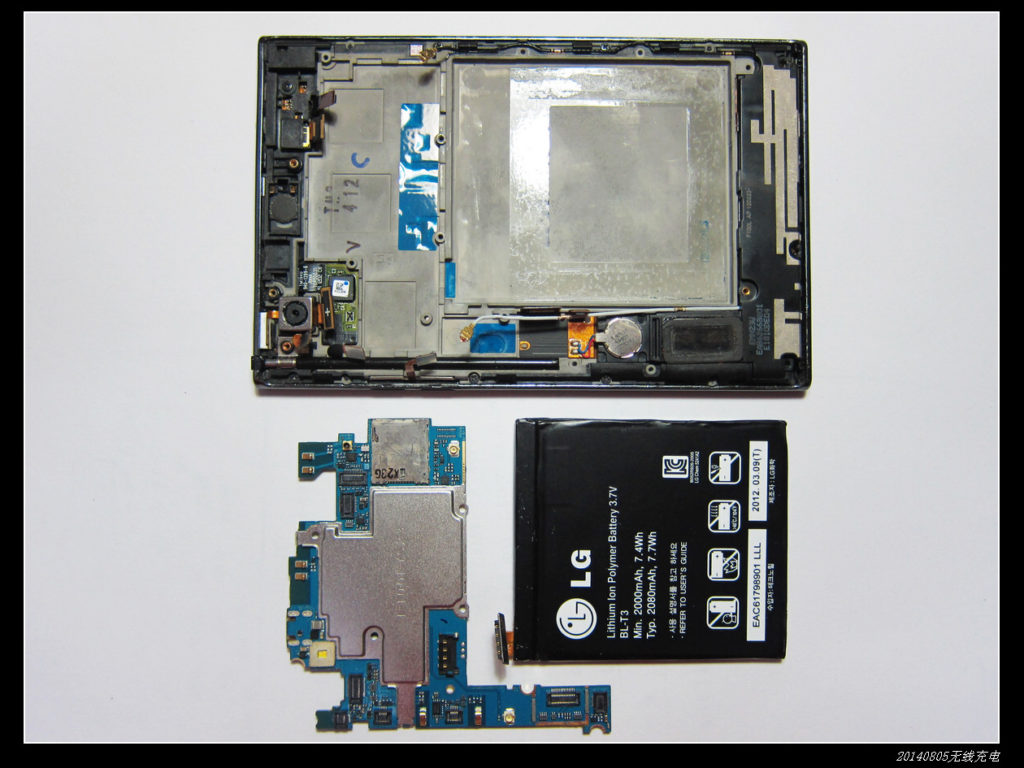

在套件到手之前,得给手机加个引线出来直充,要不然没手机用。

20140823穷人穷玩 之 折腾手机无线充电01 1024x768 - 20140823穷人穷玩 之 折腾手机无线充电20140823穷人穷玩 之 折腾手机无线充电02 1024x768 - 20140823穷人穷玩 之 折腾手机无线充电20140823穷人穷玩 之 折腾手机无线充电03 1024x768 - 20140823穷人穷玩 之 折腾手机无线充电20140823穷人穷玩 之 折腾手机无线充电04 1024x768 - 20140823穷人穷玩 之 折腾手机无线充电20140823穷人穷玩 之 折腾手机无线充电05 1024x768 - 20140823穷人穷玩 之 折腾手机无线充电20140823穷人穷玩 之 折腾手机无线充电06 1024x768 - 20140823穷人穷玩 之 折腾手机无线充电20140823穷人穷玩 之 折腾手机无线充电07 1024x768 - 20140823穷人穷玩 之 折腾手机无线充电20140823穷人穷玩 之 折腾手机无线充电08 1024x768 - 20140823穷人穷玩 之 折腾手机无线充电

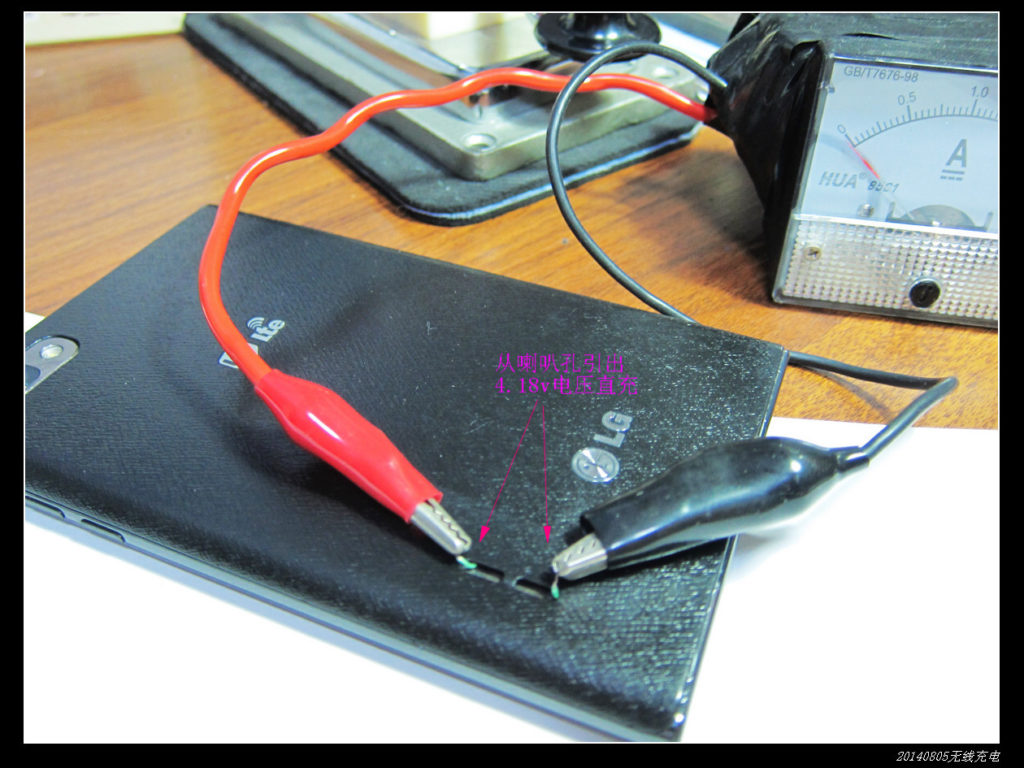

如上图,凑合着也能给手机电池充电,十分的麻烦。

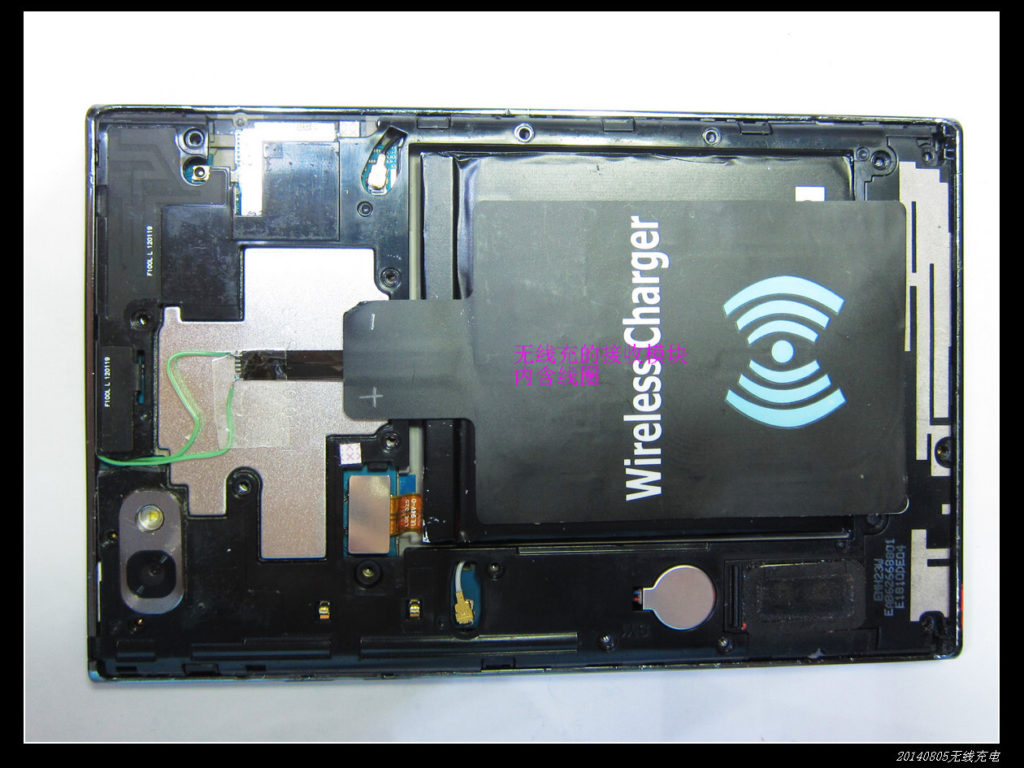

收到无线充套件后,开始动手给手机加装。

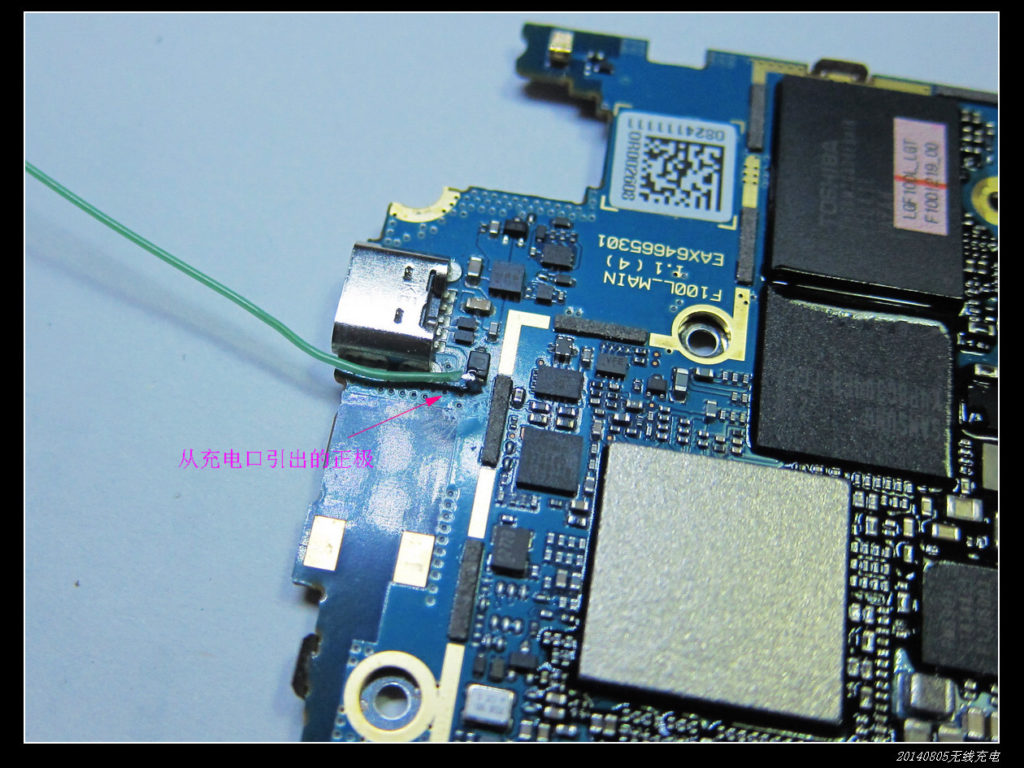

找到充电口的正极,再在附近找个方便焊接的地方把负极引出,
连接到无线充的接收模块。



20140823穷人穷玩 之 折腾手机无线充电09 1024x768 - 20140823穷人穷玩 之 折腾手机无线充电20140823穷人穷玩 之 折腾手机无线充电10 1024x768 - 20140823穷人穷玩 之 折腾手机无线充电

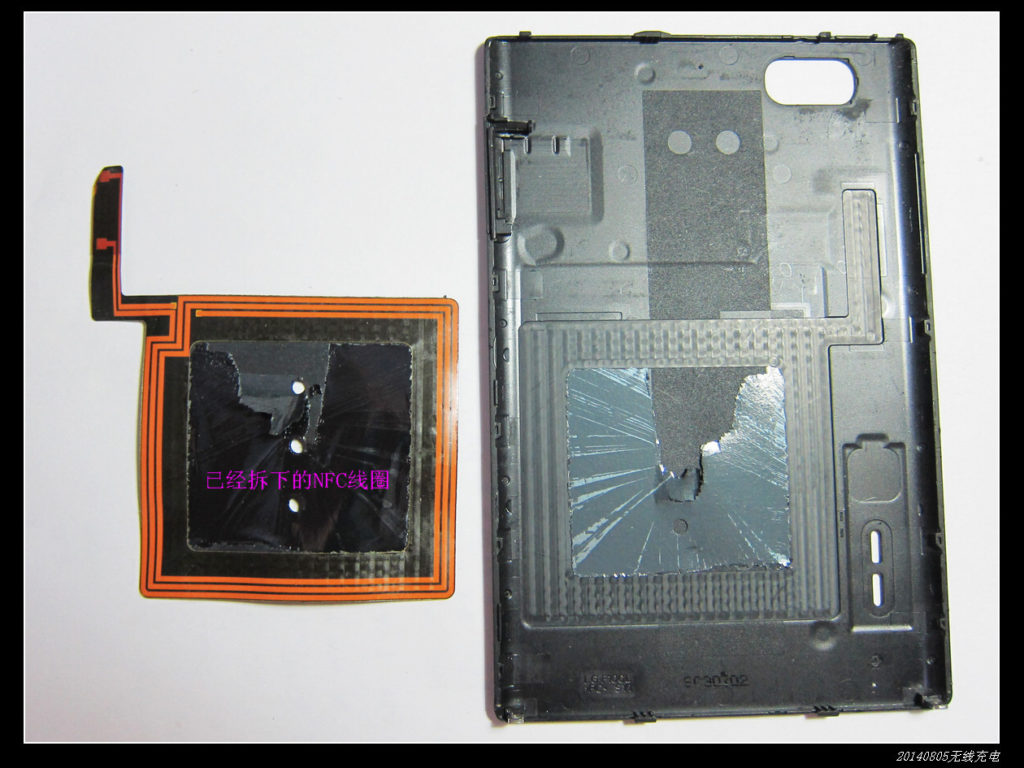

还有一件非常重要的事情别忘记了,

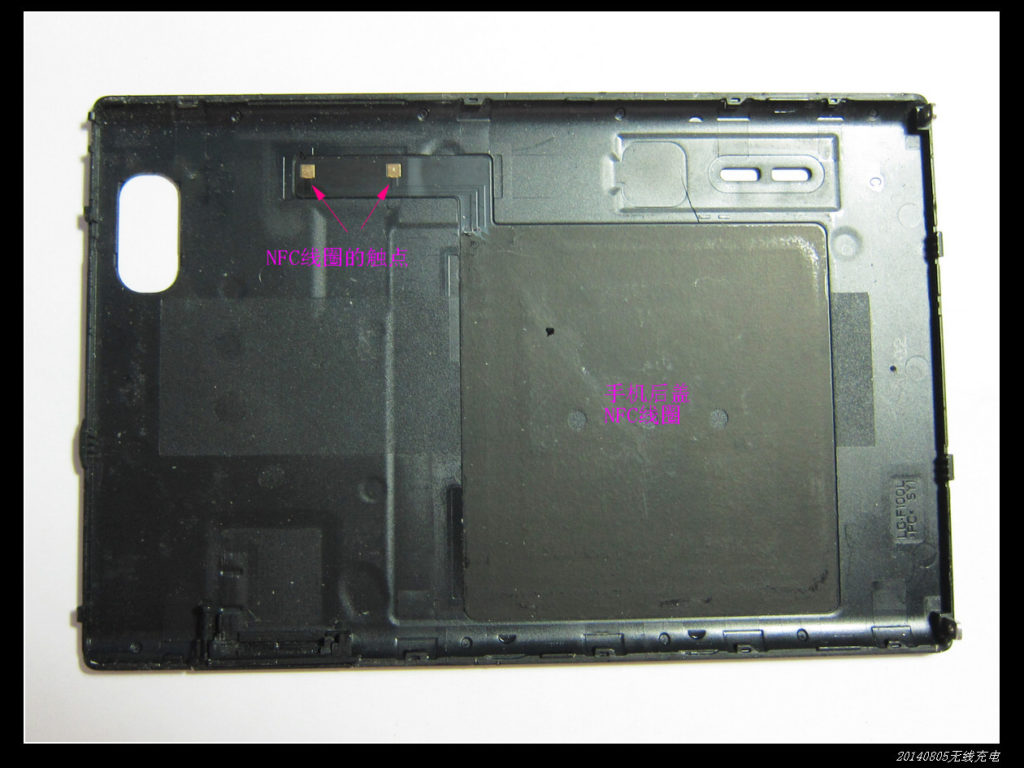

就是要拆掉手机后盖上面的NFC线圈,如下图。
否则NFC线圈严重阻碍无线充电的电能传输。



20140823穷人穷玩 之 折腾手机无线充电11 1024x768 - 20140823穷人穷玩 之 折腾手机无线充电20140823穷人穷玩 之 折腾手机无线充电12 1024x768 - 20140823穷人穷玩 之 折腾手机无线充电20140823穷人穷玩 之 折腾手机无线充电13 1024x768 - 20140823穷人穷玩 之 折腾手机无线充电

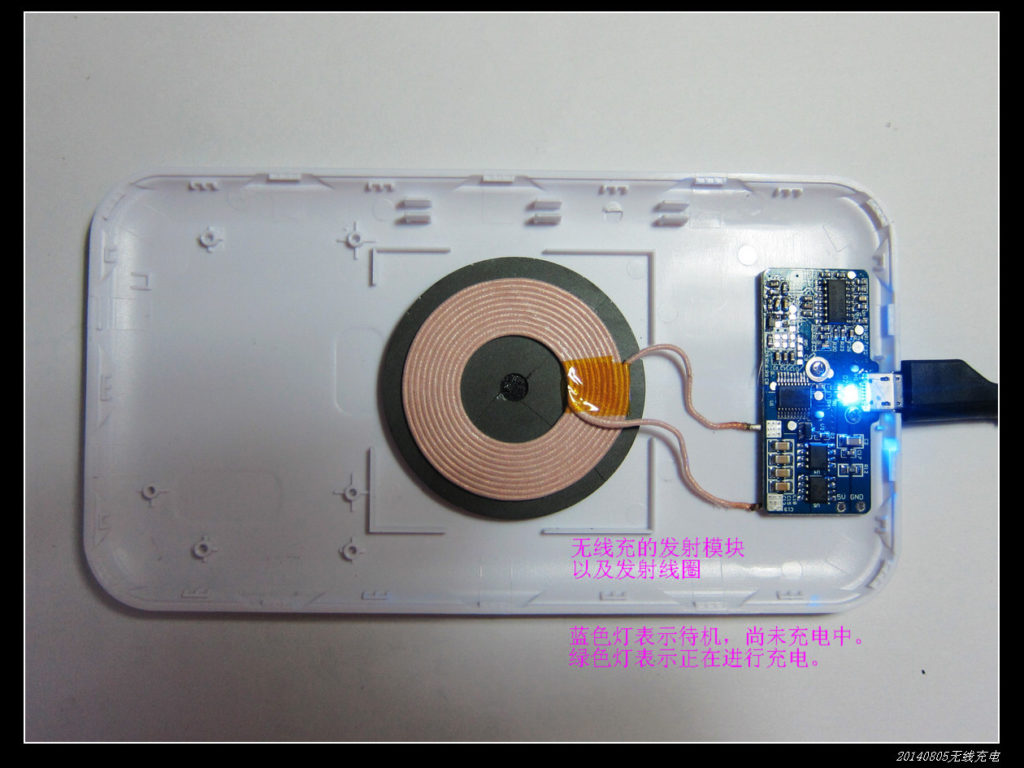

一切安装完毕,可以开始试机了。
如上图,无线充发射模块的盖板已经给俺拆掉,去掉它可以缩短接触距离。

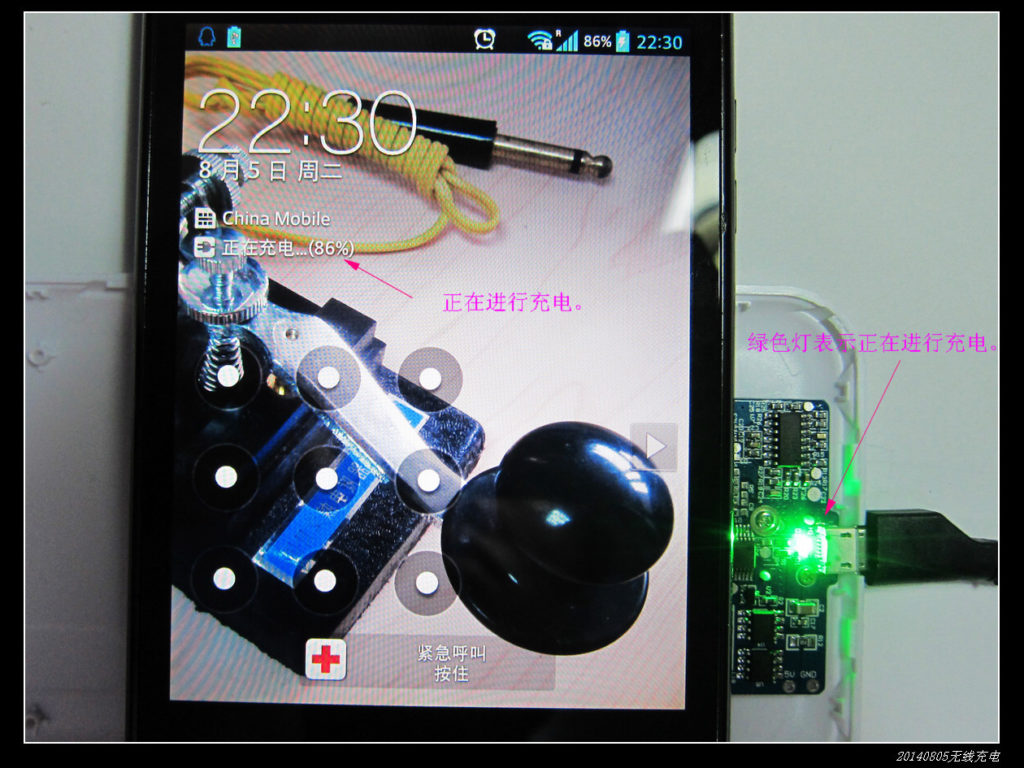

如下图,手机可以被检测到并开始进行无线充电。



20140823穷人穷玩 之 折腾手机无线充电14 1024x768 - 20140823穷人穷玩 之 折腾手机无线充电



可是问题来了,放着充了几个小时,不见手机电量有所增加,
反而是下降,就像正常待机时一样啊!这个“正在充电”的提示不是忽悠人么。

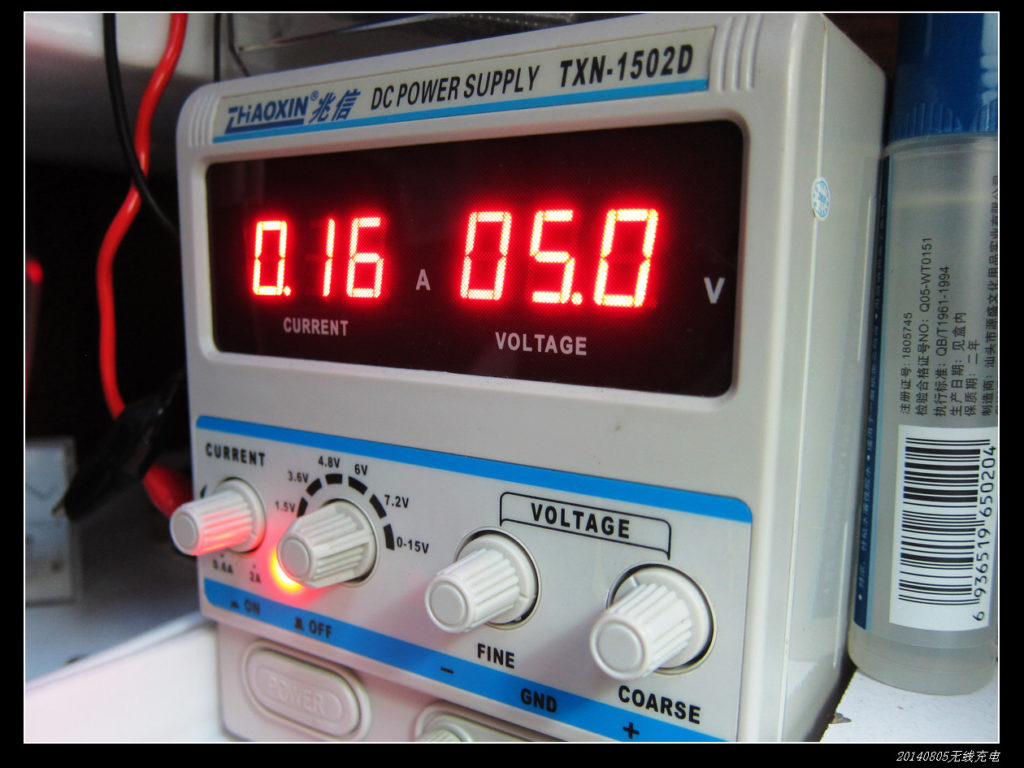

于是乎接上维修电源,发现发射模块的电流才那么点。
估计到了接收模块的电流就只能剩下丁点了,还不够待机电流的使用。
接着试了下加大发射模块电压,电流也会增加,但还是不具有实用价值。

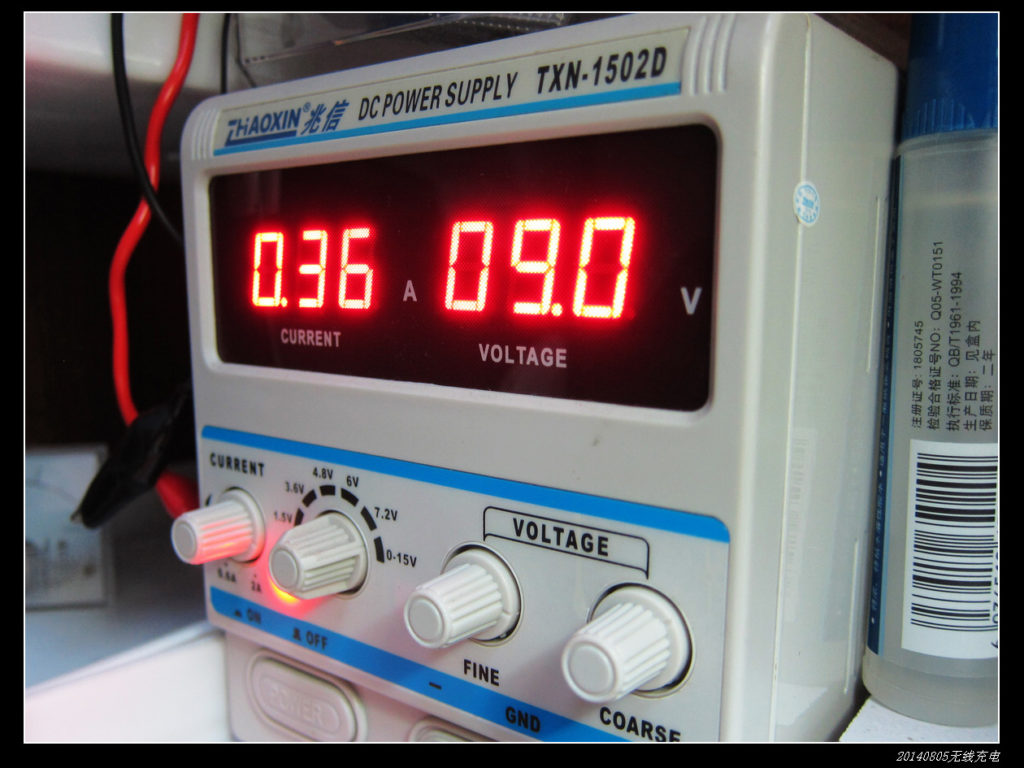

如下图,试到9伏,不敢再加大电压了。



20140823穷人穷玩 之 折腾手机无线充电15 1024x768 - 20140823穷人穷玩 之 折腾手机无线充电20140823穷人穷玩 之 折腾手机无线充电16 1024x768 - 20140823穷人穷玩 之 折腾手机无线充电



接着继续折腾,发现接收线圈和发射线圈精准对正的时候,电流迅速上升。

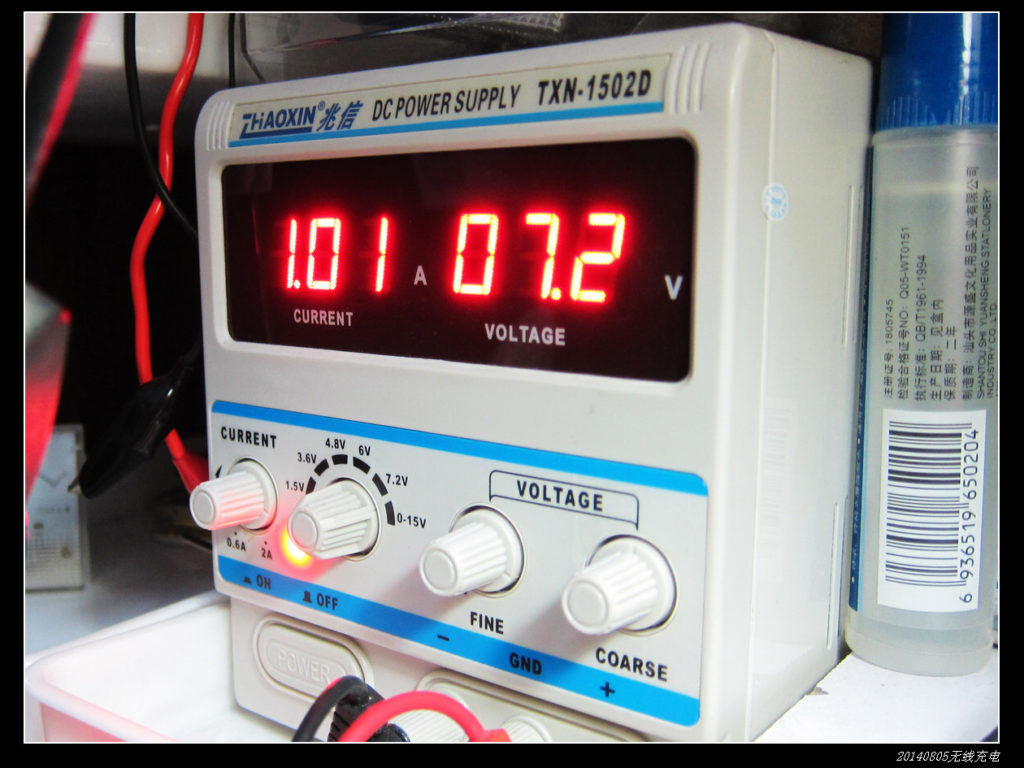

如下图,此时发射模块输入电压7.2v,电流1A,有点感觉了。

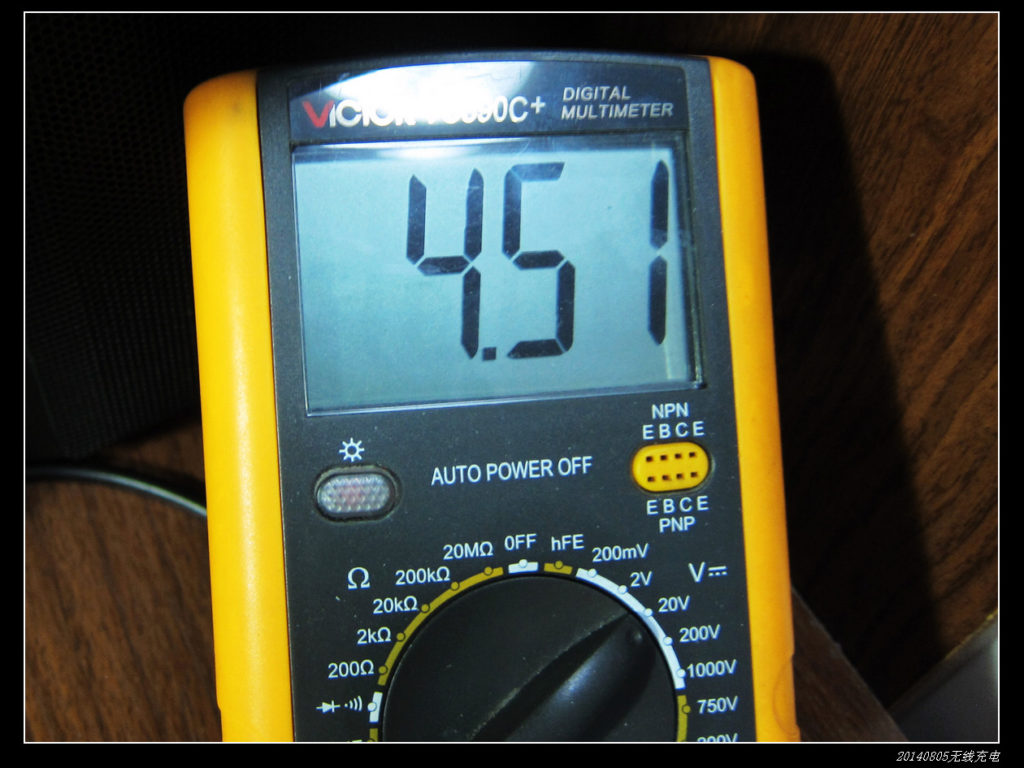

同时测量接收模块的输出电压是4.51v,这个电压也忒低了,
对于要求5v的USB充电口,这个电压不痛不痒。
试着充了一个多小时,也不见手机电量上升。
带来的副作用是两线圈发热严重,令人担忧安全问题。



20140823穷人穷玩 之 折腾手机无线充电17 1024x768 - 20140823穷人穷玩 之 折腾手机无线充电20140823穷人穷玩 之 折腾手机无线充电18 1024x768 - 20140823穷人穷玩 之 折腾手机无线充电

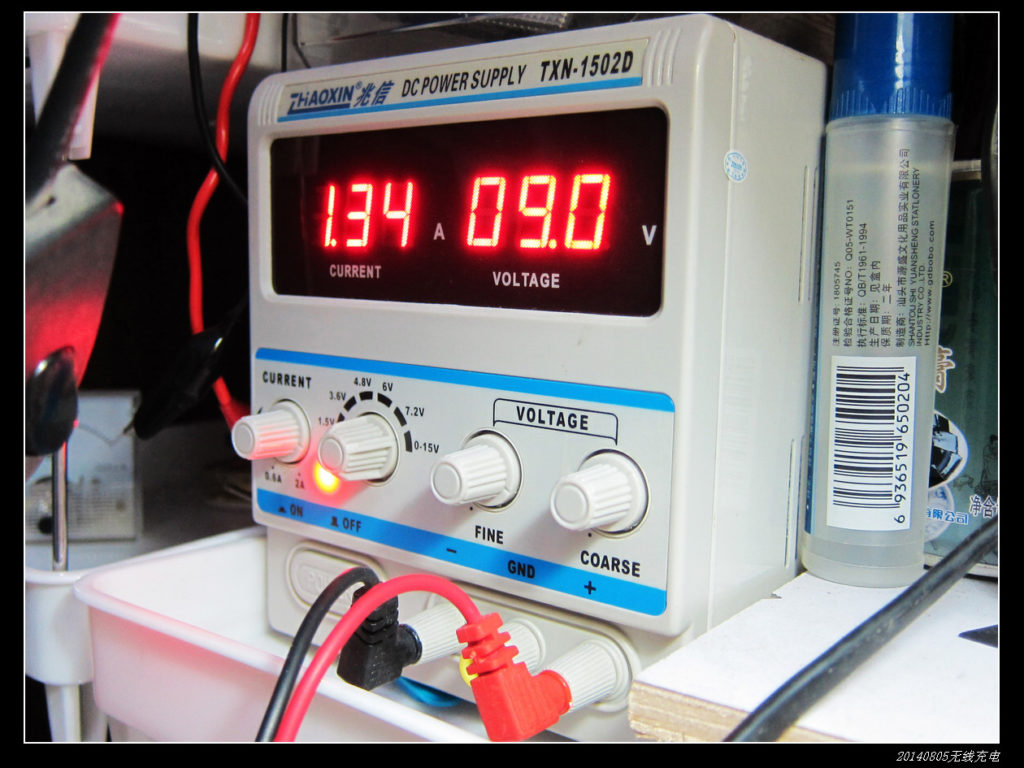

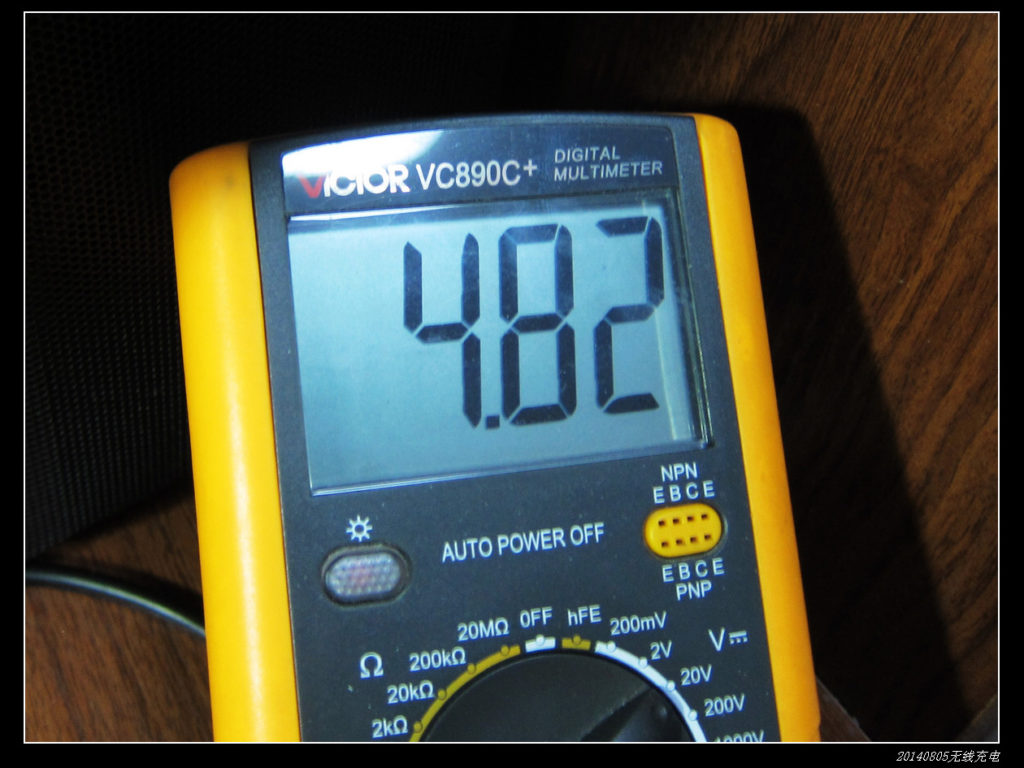

将输入电压升高到9v,输入模块电流可达1.34A,接收模块电压4.82v。

20140823穷人穷玩 之 折腾手机无线充电19 1024x768 - 20140823穷人穷玩 之 折腾手机无线充电20140823穷人穷玩 之 折腾手机无线充电20 1024x768 - 20140823穷人穷玩 之 折腾手机无线充电



4.82v这个电压应该说还是有实用价值的,
但是它是在精准对正两个线圈,以及输入电压高达9v的前提下才能达到的。
而此时线圈发热严重,谁放心让它充电呢!
由于没有办法测量输出模块的电流,所以还不知道无线传输效率有多少。
不过可想而知,会是很低很低。

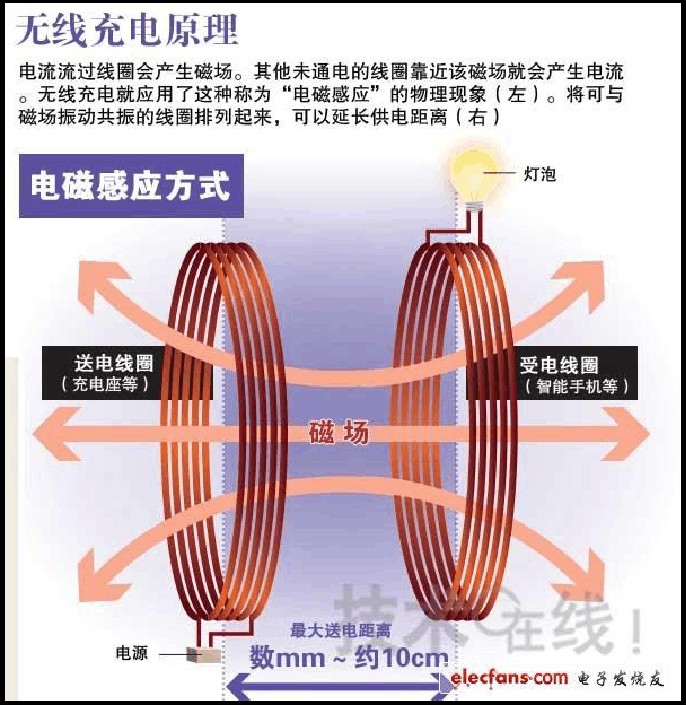

最后补充个无线充电的原理图,下图这是电磁感应方式的原理图。
还有一种是“磁共振方式”的无线充电,无线距离更远,线圈对不对正也不那么重要。



20140823穷人穷玩 之 折腾手机无线充电21 - 20140823穷人穷玩 之 折腾手机无线充电
