俺的FT897一直使用良好。

平时后端3.5mm插孔接着外接音箱,以获得更好的音质;

而前面板的6.5mm PHONE插孔接耳机使用;

一般晚上通联时带耳机,以免吵到家人休息。

今日突然发现外接音箱没声了,完全没声,连开机的冲击电流声都没有,

拔掉外接音箱插头,内置喇叭也完全无声,

而前面板的耳机插孔却是正常有声,

整机发射、接收也是正常的。



检查音箱是正常的,于是怀疑插孔内部弹簧不灵,

但是用耳机半插入测试,无论如何都不出声。

无奈,应该是机内音频部分出问题了。

只好找来FT897维修手册,研究电路,看能否找到头绪。

发现FT897的音频部分电路不算复杂,俺的知识有限,浅析如下,不知对错:



20140124八重洲FT897音频转换电路浅析1 - 20140124八重洲FT897音频转换电路浅析

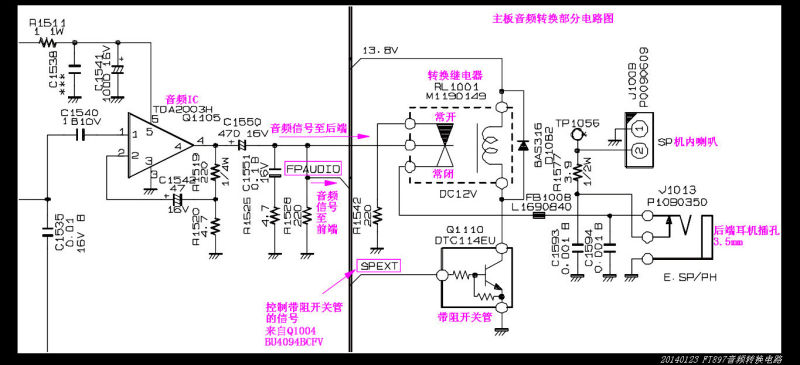

音频IC是TDA2003H,它出来的音频信号分了两路,一路到机子后面板的3.5mm耳机插孔和机内喇叭;

另一路FPAUDIO经过几个插座排线,经Panel Unit到MIC Unit,最终到前面板的6.5mm PHONE插孔。



花开两朵各表一枝,

当前面板6.5mm PHONE插孔没有插耳机时,

        → SPEXT没有信号,带阻开关管Q1110不导通,

        → 转换继电器RL1001的线圈没电,

        → 继电器RL1001的常闭触电接通,音频信号顺利送到3.5mm耳机插孔和机内喇叭处,

        →  如果3.5mm耳机插孔插了耳机,则机内喇叭断开,如果没接耳机,则机内喇叭出声。

        → 这两者的转换靠的是3.5mm耳机插孔内部的弹片控制,这个是非常一般的设计。



当前面板6.5mm PHONE插孔插入耳机时,

        → 后面的外接3.5mm耳机插孔和机内喇叭都不能出声,

        → 这个的转换靠的是继电器和带阻开关管Q1110进行控制。

        → 此时SPEXT有信号(+5V),带阻开关管Q1110导通,

        → 转换继电器RL1001的线圈得电,

        → 继电器RL1001的常闭触电断开,常开触电闭合,音频信号不送到3.5mm耳机插孔和机内喇叭处,

        →前面板6.5mm PHONE插孔耳机出声。



其中SPEXT信号的由来见后面MIC Unit的分析。

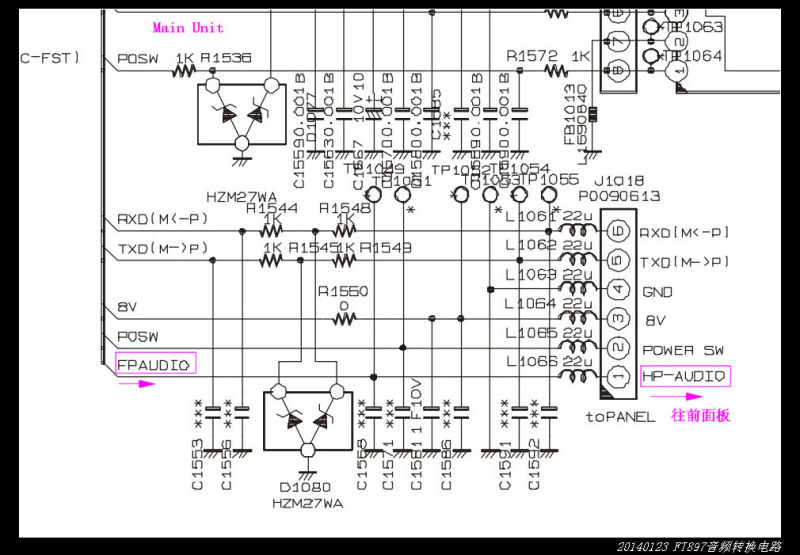

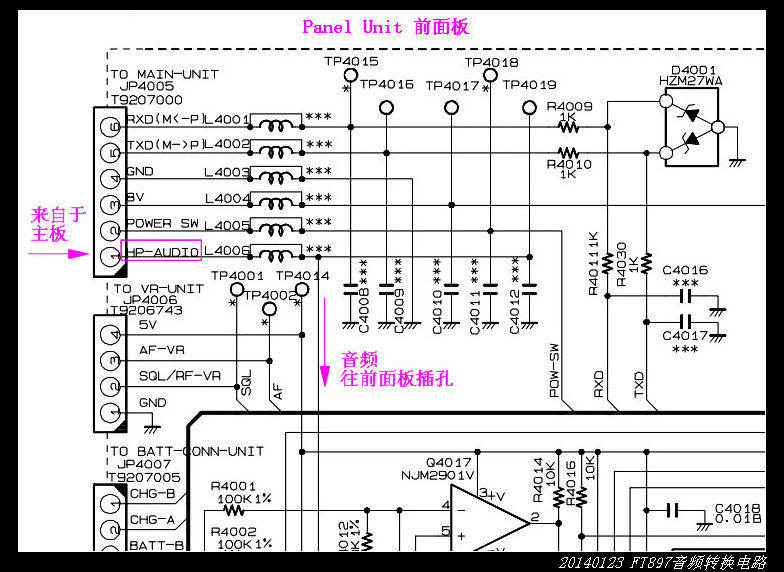

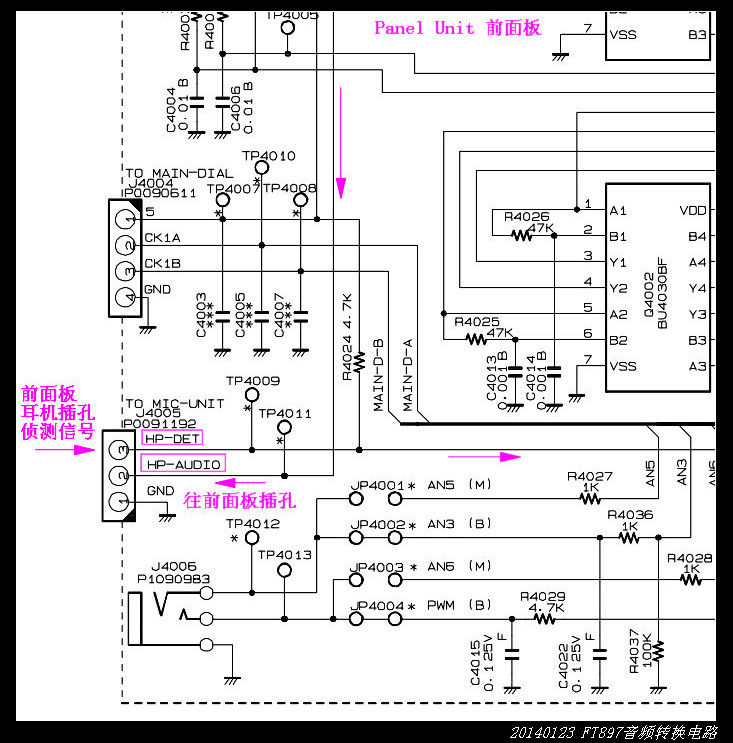

 FPAUDIO从主板音频IC出来之后,所经过的路线见下面四个图:



20140124八重洲FT897音频转换电路浅析2 - 20140124八重洲FT897音频转换电路浅析20140124八重洲FT897音频转换电路浅析3 - 20140124八重洲FT897音频转换电路浅析20140124八重洲FT897音频转换电路浅析4 - 20140124八重洲FT897音频转换电路浅析20140124八重洲FT897音频转换电路浅析5 - 20140124八重洲FT897音频转换电路浅析



如上图MIC Unit电路图,FPAUDIO顺利输送到前面板6.5mm耳机插孔。



关于主板带阻开关管Q1110的控制信号SPEXT,其由来正是MIC Unit起始,分析如下:

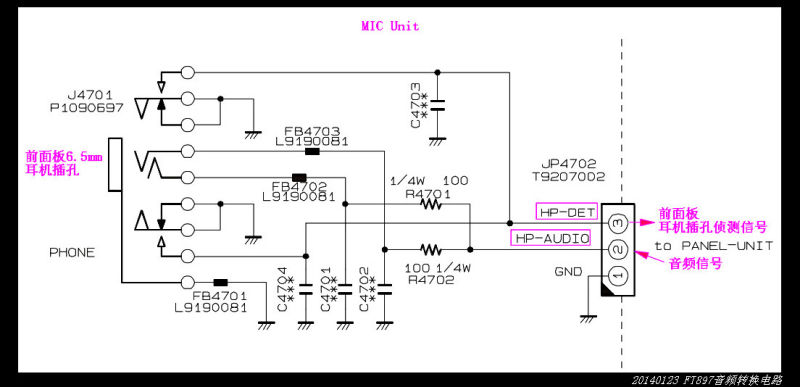

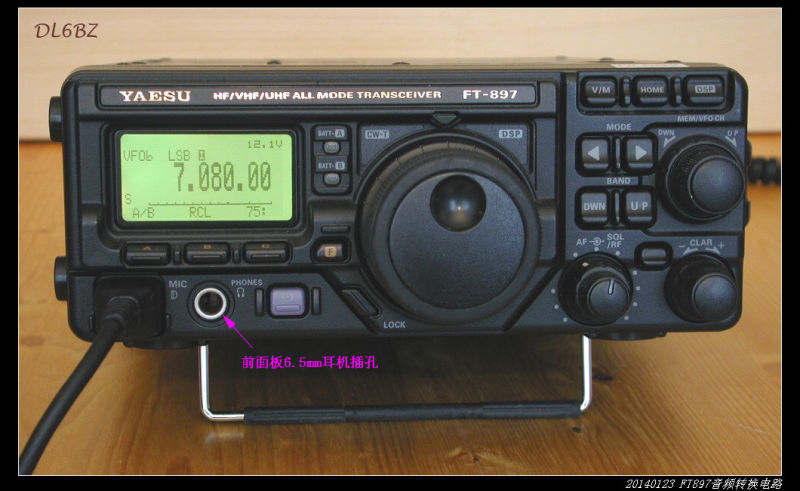

当前面板的6.5mm耳机插孔没有插入插头时,HP-DET悬空,无信号输出;

当前面板的6.5mm耳机插孔插入插头时,两组弹片使得HP-DET接地,输出侦测信号,

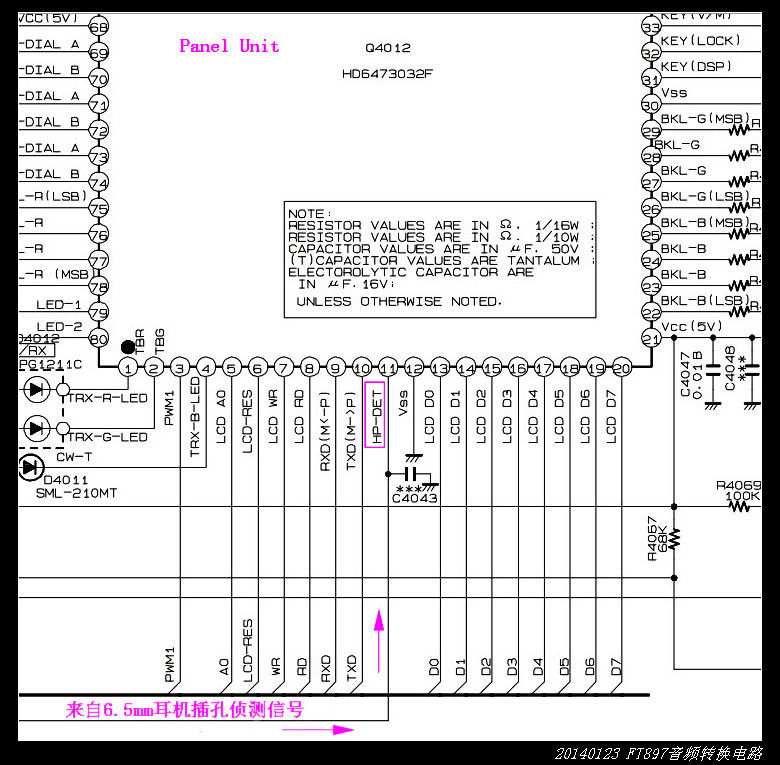

          →该HP-DET侦测信号送至Panel Unit 主CPU  Q4012 (HD6473032F)的11脚处,

          →HD6473032F根据11脚的HP-DET信号发送指令与Main Unit的CPU沟通,

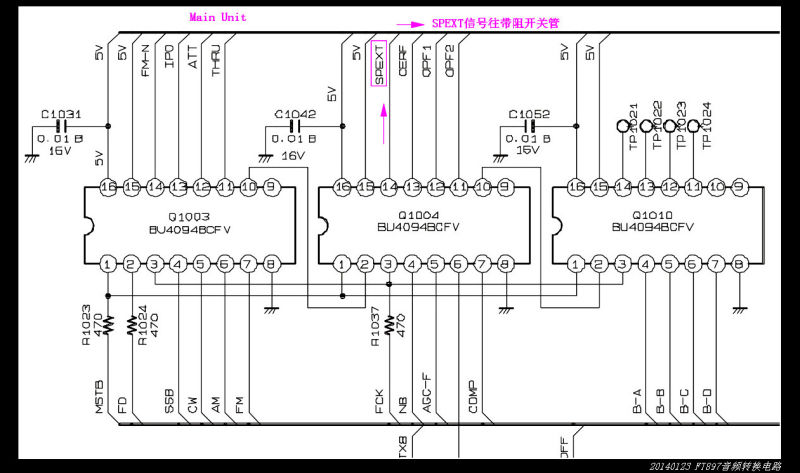

          → 最终由Q1004(BU4094BCFV)输出SPEXT给带阻开关管Q1110。

          →这段CPU之间的沟通是如何进行的,俺能力有限,就不得而知了。



20140124八重洲FT897音频转换电路浅析6 - 20140124八重洲FT897音频转换电路浅析20140124八重洲FT897音频转换电路浅析7 - 20140124八重洲FT897音频转换电路浅析20140124八重洲FT897音频转换电路浅析8 - 20140124八重洲FT897音频转换电路浅析20140124八重洲FT897音频转换电路浅析9 - 20140124八重洲FT897音频转换电路浅析



至此,电路分析完毕,可以拆机动手了!

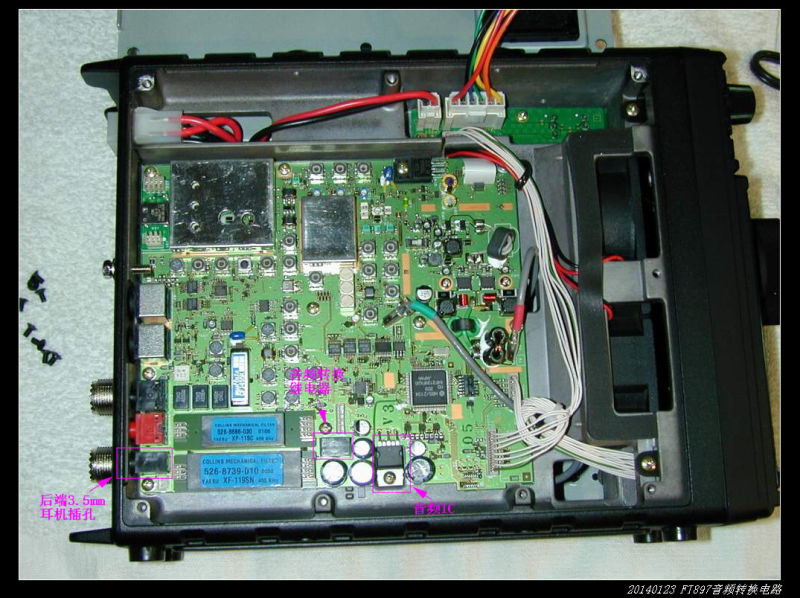

拆开机壳,把主电路板竖起来,

用耳机引出两根线,一根接地,另一根碰音频IC的输出4脚,正常!

测继电器线圈,无电压;

短接带阻开关管EC极,线圈得电,后端3.5mm耳机插孔有声,说明继电器是好的!

但是带阻开关管不知是否有问题。

期间无意地插了插前面板的6.5mm插孔,居然一切恢复正常!

太意外了!稀里糊涂地就好了!

结论就是,前面板的6.5mm插孔内弹片不灵,接触不佳,需清洗打理。



但是暂时还能用,夜深了,先不理他,下次再说了。

装回去的时候顺路给音频IC和主板上的7808加了点导热硅脂,

原本是没有硅脂的,加上的话估计散热会略好。
