20130909,维修冲牙器。


近日接手一单维修任务,
一个使用了两年的洁碧冲牙器,
出水量非常小,水压非常小,无法使用。

未拆开前怀疑是管路堵塞导致,
但是拆开之后发现,

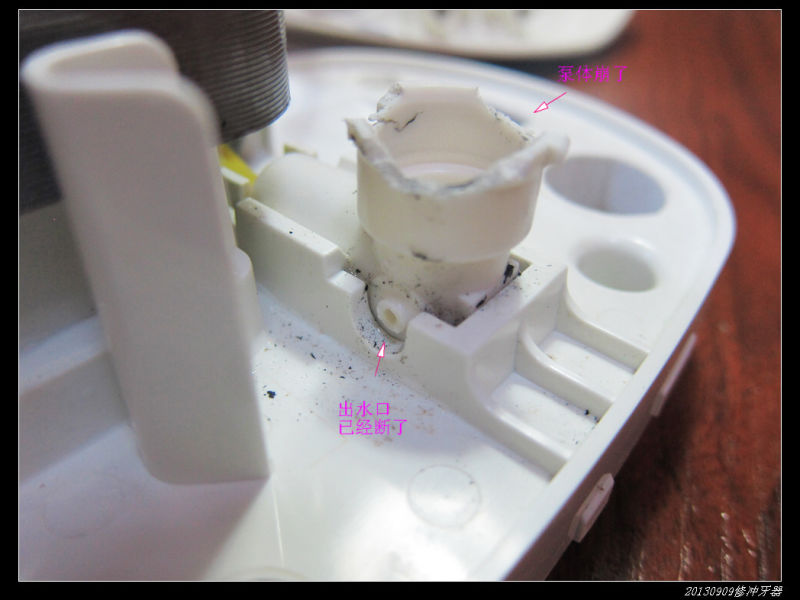

泵体已经破损,出水口也断了!
唯有死马当活马医了。



20130909穷人穷修 之 冲牙器维修01 - 20130909穷人穷修 之 冲牙器维修20130909穷人穷修 之 冲牙器维修02 - 20130909穷人穷修 之 冲牙器维修20130909穷人穷修 之 冲牙器维修03 - 20130909穷人穷修 之 冲牙器维修20130909穷人穷修 之 冲牙器维修04 - 20130909穷人穷修 之 冲牙器维修20130909穷人穷修 之 冲牙器维修05 - 20130909穷人穷修 之 冲牙器维修



一直对冲牙器的工作原理百思不得其解,
它究竟是怎么实现高水压,而出水却又带有脉冲?

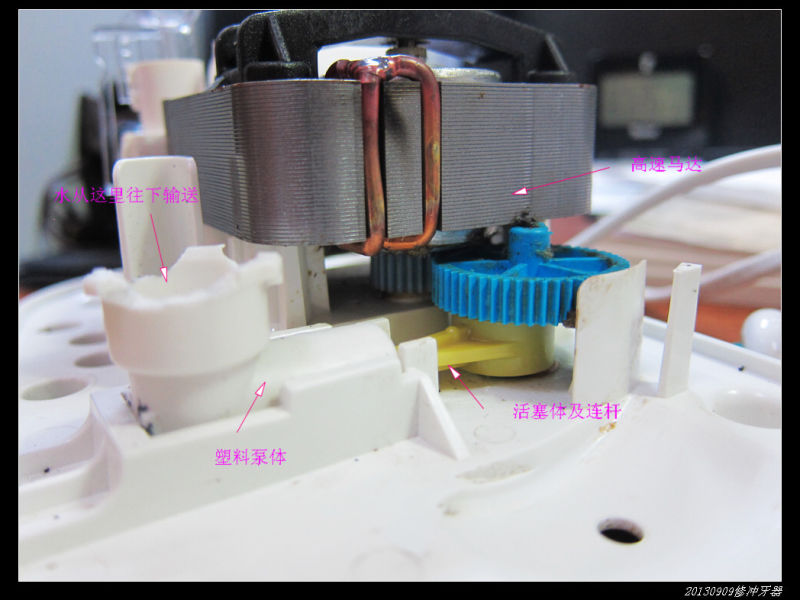

当拆开看到活塞连杆的时候,
冲牙器的出水原理立马清洗无比。
原来就是一个往复泵!

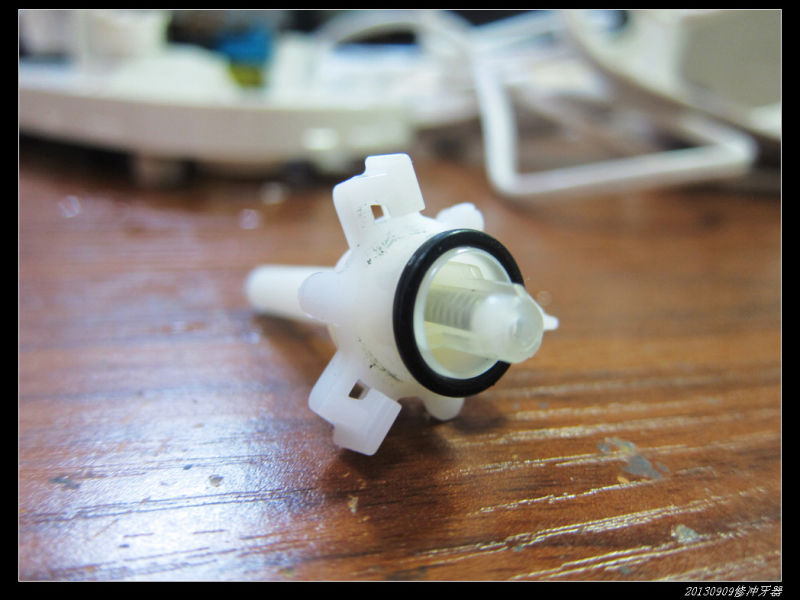

如上图,这是泵体的上半部分,
里面有个竖向活动的塞子,
配合往复泵实现倒流防止。

幸好泵体崩了的那部分不是泵的核心部分,
只要使得上半部分扣上,牢固即可,
因为里面的橡胶密封圈没有损坏,密封不成问题。

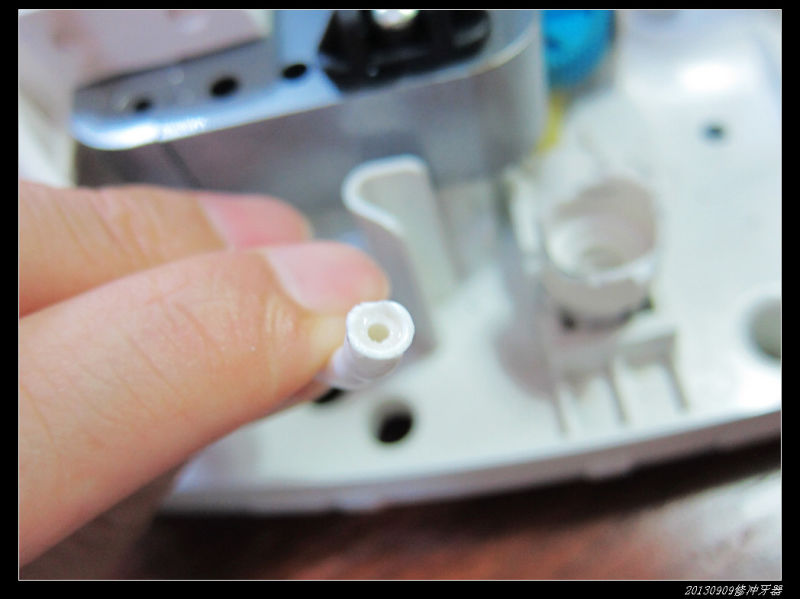

最麻烦的莫过于出水口断了。
塑料的东东不靠谱啊!
思前想后,唯有试一试全角度大包围封堵了。

如下图,

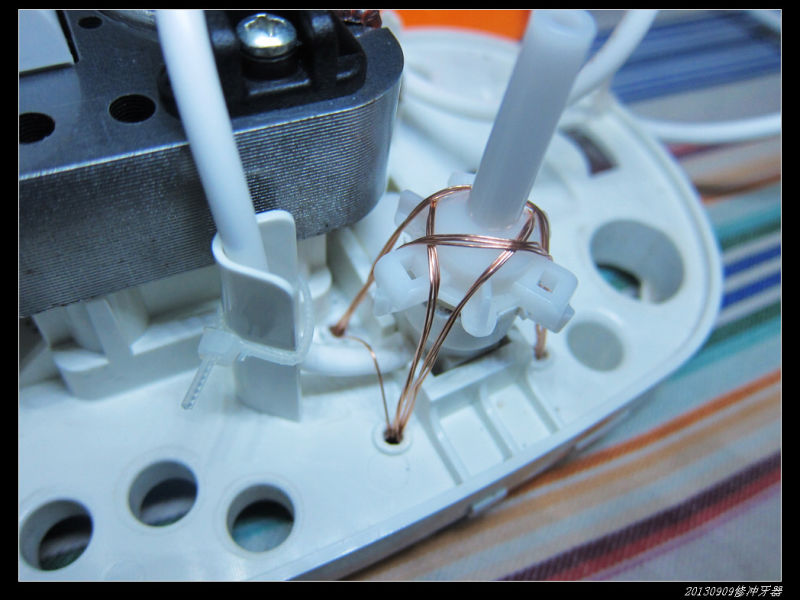

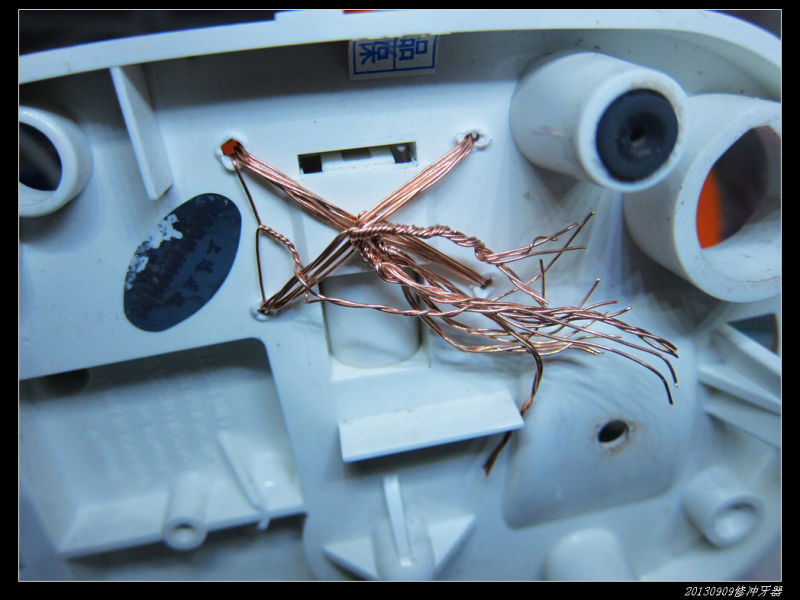

第一步是做支护,三股铜丝四个方向拧紧:



20130909穷人穷修 之 冲牙器维修06 - 20130909穷人穷修 之 冲牙器维修20130909穷人穷修 之 冲牙器维修07 - 20130909穷人穷修 之 冲牙器维修20130909穷人穷修 之 冲牙器维修08 794x800 - 20130909穷人穷修 之 冲牙器维修

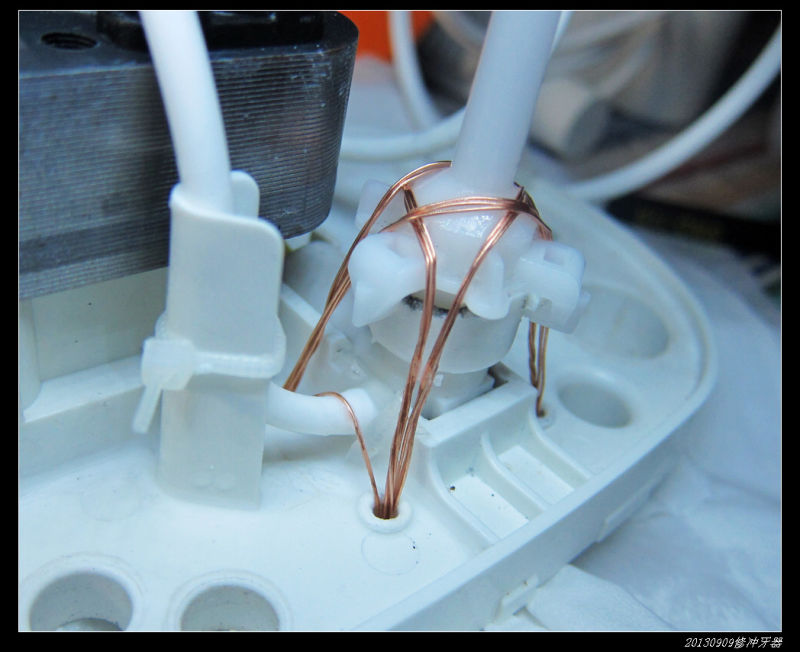

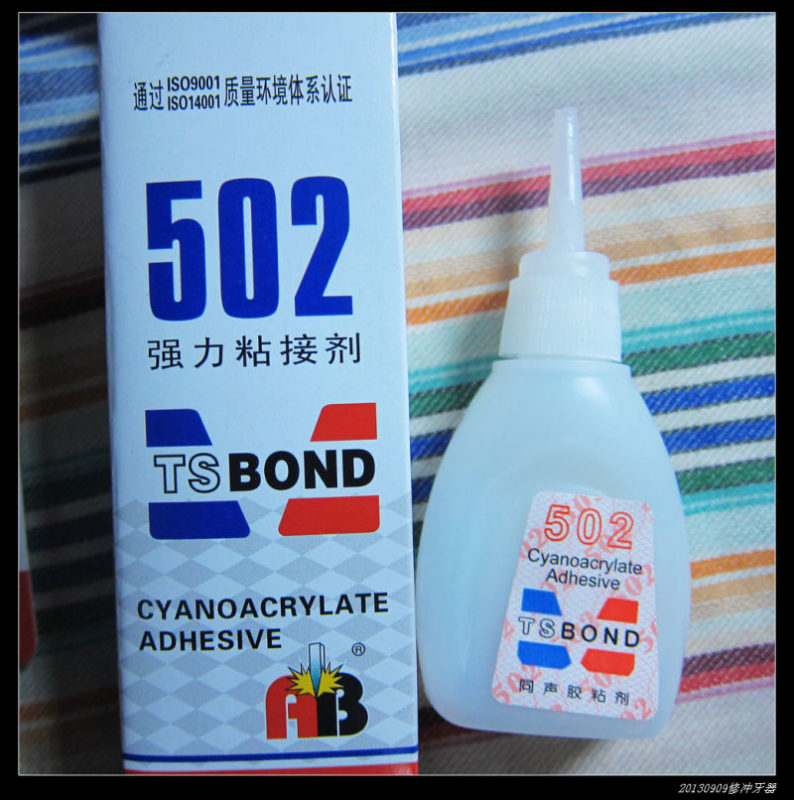

第二步,进行第一次浇注,采用的是502胶水,
其中出水口处还需要填充一些塑料骨架,再用502层层浇注,
总共浇注了将近二十层,目的是把出水口全范围包围封堵,如下图:



20130909穷人穷修 之 冲牙器维修09 - 20130909穷人穷修 之 冲牙器维修



第一次浇注完502,由于浇注量比较大,常温放置养护了12个小时,502完全凝固。

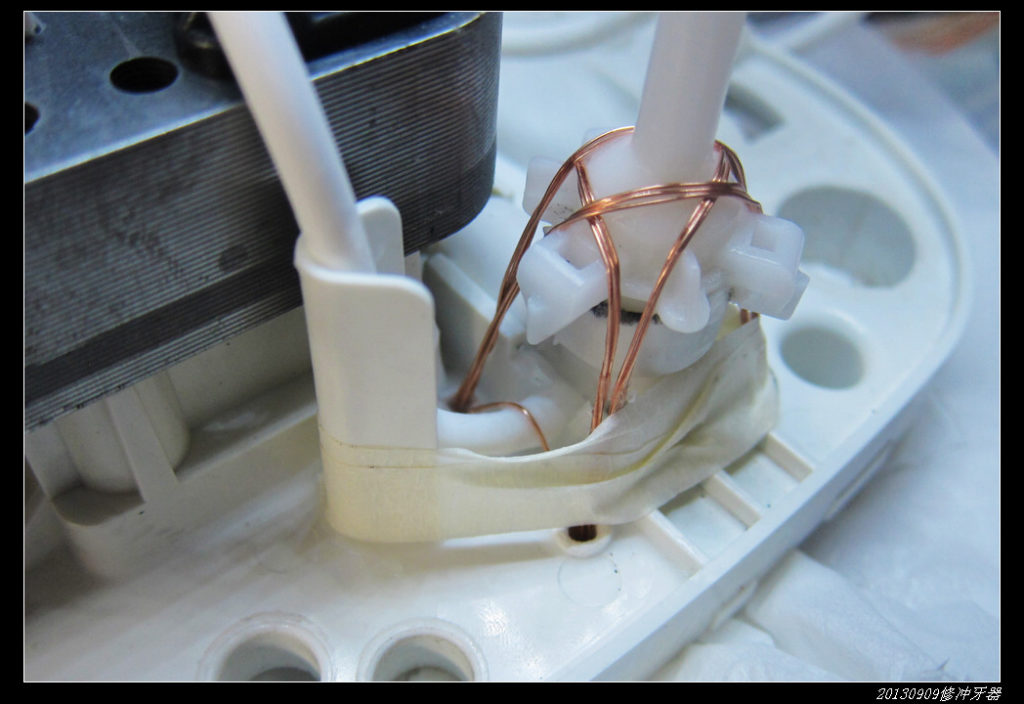

第三步,架设第二次浇注的模板,形成第二次浇注需要的围护结构:



20130909穷人穷修 之 冲牙器维修10 1024x704 - 20130909穷人穷修 之 冲牙器维修20130909穷人穷修 之 冲牙器维修11 1024x768 - 20130909穷人穷修 之 冲牙器维修20130909穷人穷修 之 冲牙器维修12 1024x768 - 20130909穷人穷修 之 冲牙器维修20130909穷人穷修 之 冲牙器维修13 1024x768 - 20130909穷人穷修 之 冲牙器维修



第四步,进行第二次浇注。

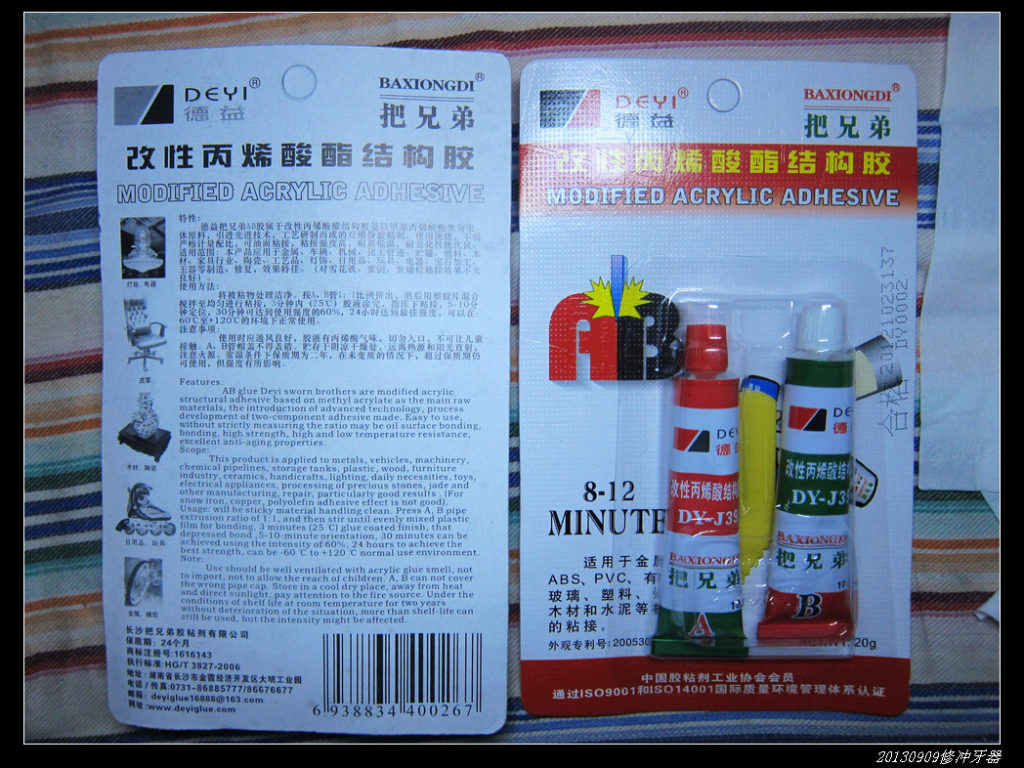

采用的是如上图所示的把兄弟AB胶,这种胶适合ABS材料。

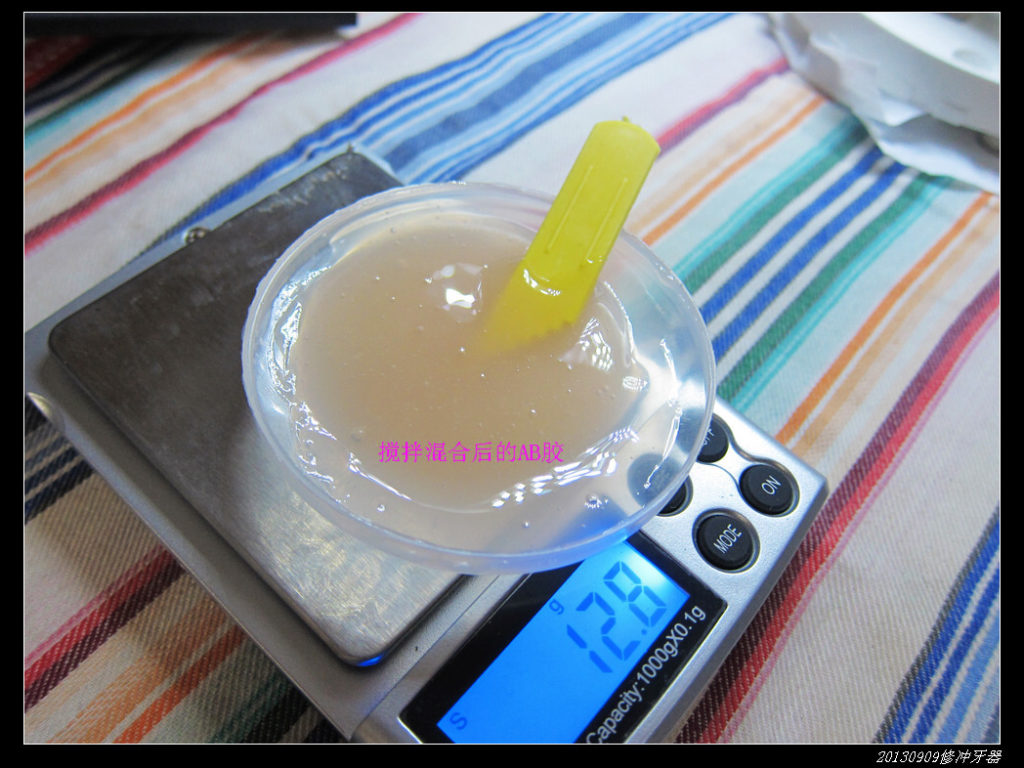

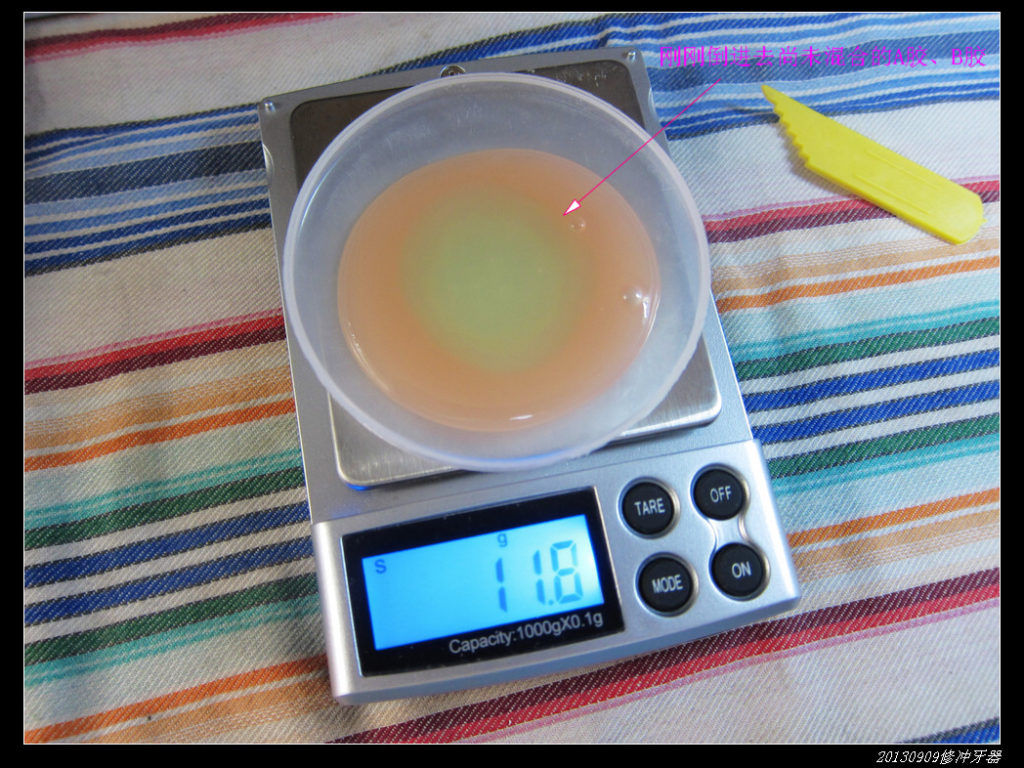

采用电子称精确称量,使配合比准确。

浇注比较简单,但是浇筑完立马冒起了缕缕白烟,并伴随着吱吱声响,
刚刚浇注下去的AB胶开始慢慢膨胀起来!!
样子十分吓人,犹如《异形》里的怪物开始变异。
于是乎赶紧走人,躲得远远的!

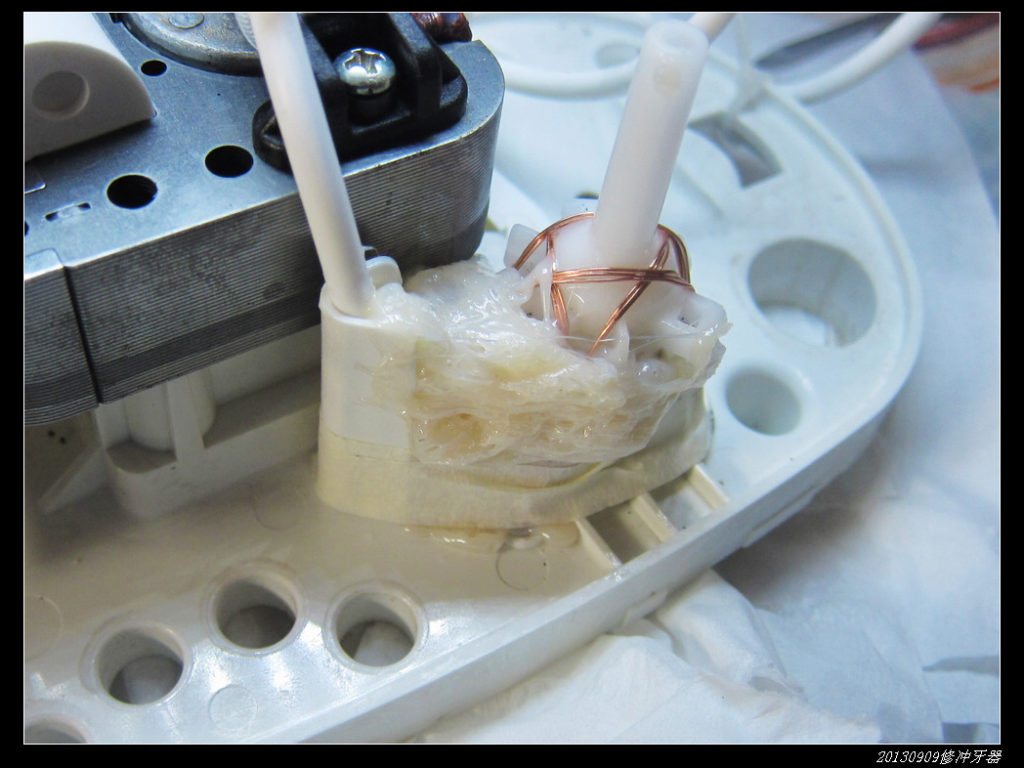

万幸,它没有继续膨胀或者爆炸什么的,最终结果如下图,
完全没有了AB胶凝固后应有的光滑密实的感觉。
原因不得而知,或许是AB胶与502发生了反应。



20130909穷人穷修 之 冲牙器维修14 1024x768 - 20130909穷人穷修 之 冲牙器维修



第二次浇注完毕,常温养护了36小时。
最终完全凝固。

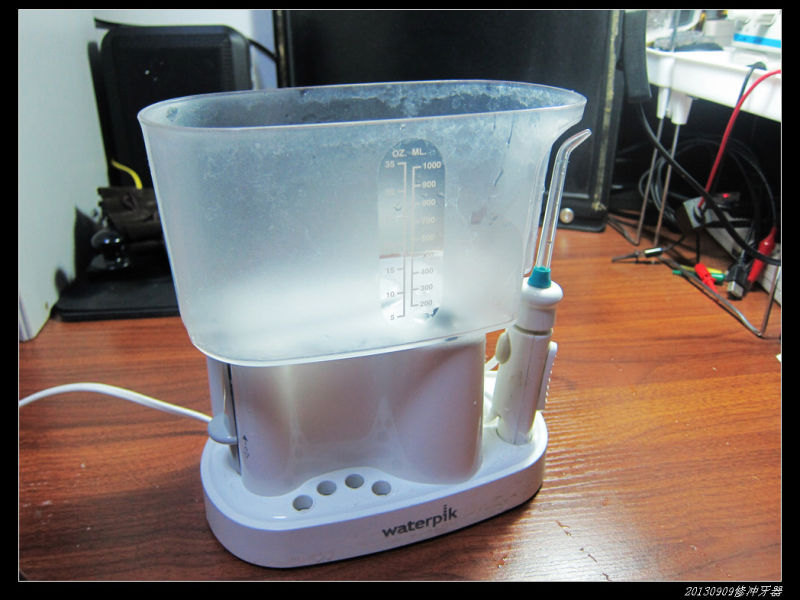

于是加水试运行,
正常出水了!

经过三壶水试运行,没有发现泵体及出水口有漏水现象。
安装回去,交货。
能再用多久就不得而知了。



20130909穷人穷修 之 冲牙器维修15 - 20130909穷人穷修 之 冲牙器维修
