20130707屋顶DP天线制作。


之前架设的GP天线仅能工作在15米波段,
但是除了21M业余段,还有更多更广阔的天地等着俺们去探索,
所以俺必须架设多一套天线,
经过多日的现场踏勘和设想,
终于发现可以完整滴架设一套40米波段和20米波段的偶极天线,而且还是全尺寸的。

当这个设想一经论证确实可行之后,
俺就觉得,既然这是一个可行而且并不遥远的梦想,那就必须尽快实现它。
经过几天的搜寻,很快即备料妥当。
Balun用的是BD5IK的1:1巴伦,全密封防水。
振子采用的4平方毫米BRV软线,内含19股细铜线。
另外从BD5IK处采购得其他配件若干。



20130707穷人穷玩 之 屋顶DP天线 偶极天线01 - 20130707穷人穷玩 之 屋顶DP天线 (偶极天线)

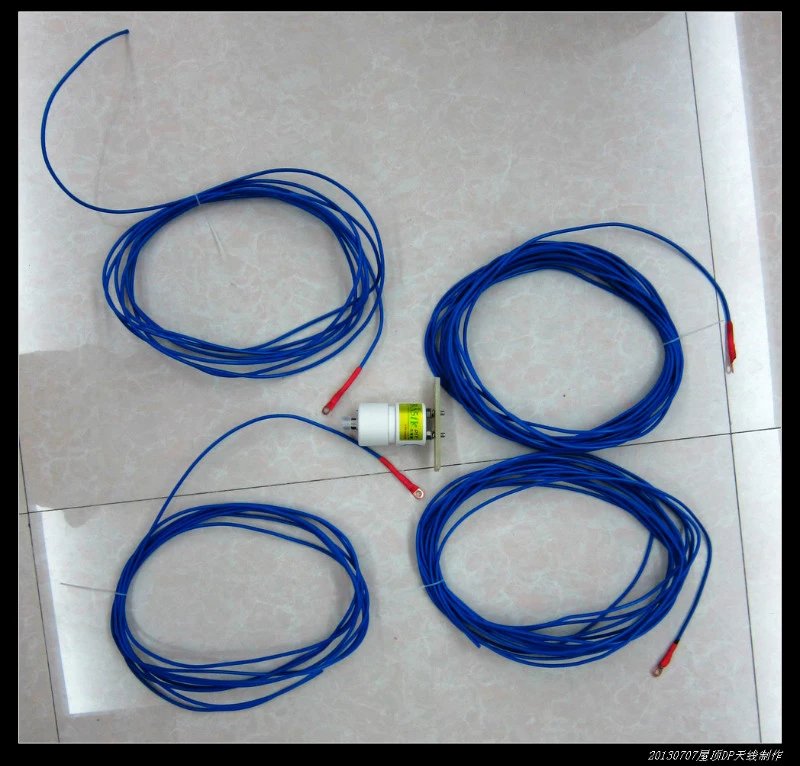

如上图,左边两圈是20米波段用振子,右边的是40米波段用的振子。

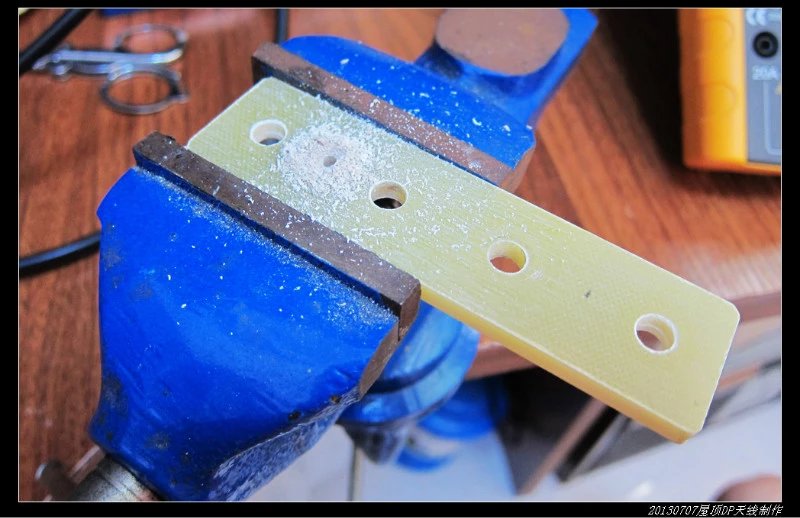

由于制作的是两波段天线,巴伦处的树脂胶木板缺两个孔,只好自己钻了。如下图:
这种树脂板着实坚硬,强度十分大。



20130707穷人穷玩 之 屋顶DP天线 偶极天线02 - 20130707穷人穷玩 之 屋顶DP天线 (偶极天线)20130707穷人穷玩 之 屋顶DP天线 偶极天线03 - 20130707穷人穷玩 之 屋顶DP天线 (偶极天线)20130707穷人穷玩 之 屋顶DP天线 偶极天线04 - 20130707穷人穷玩 之 屋顶DP天线 (偶极天线)

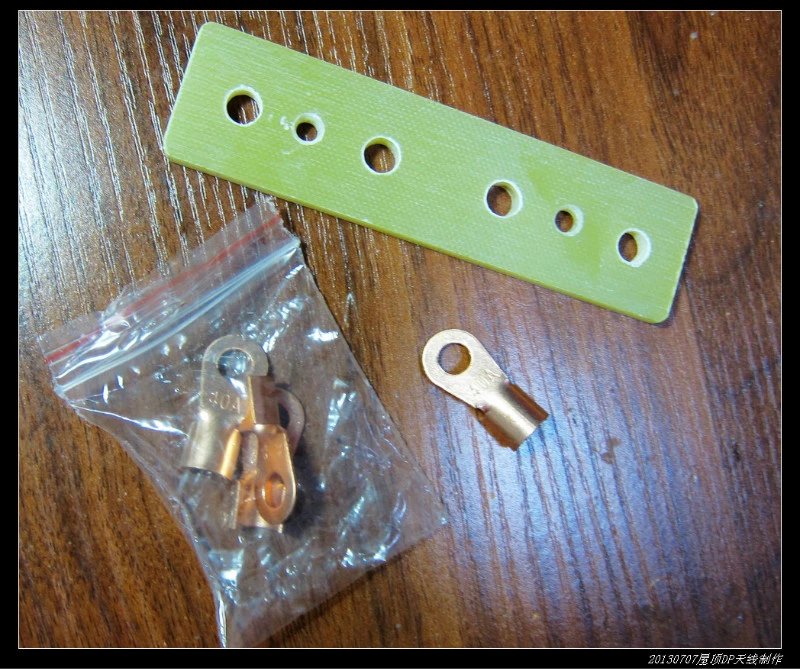

如上图,是加好了两个孔的树脂胶木板和振子所用的铜鼻子,40A纯铜。
导线穿绕在铜鼻子上,再用锡封闭焊接,最后两层热缩管保护及防水。

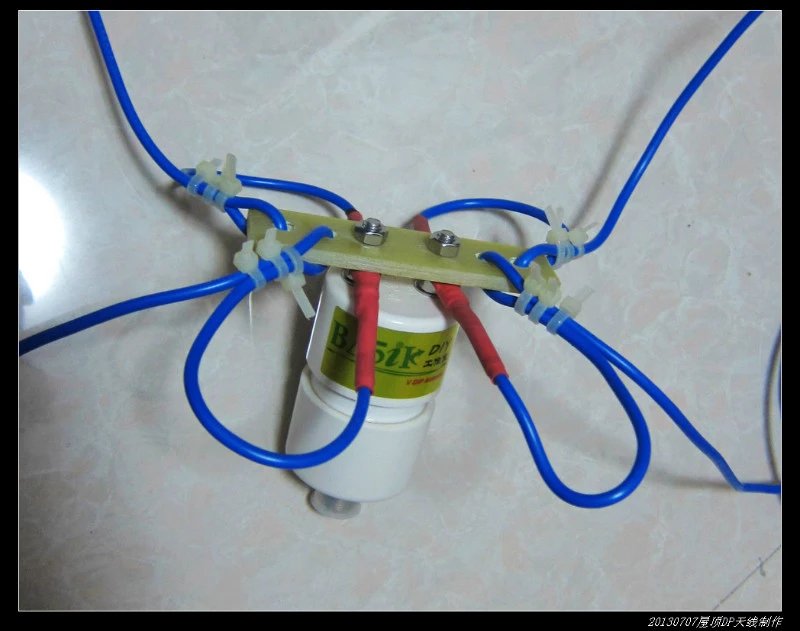

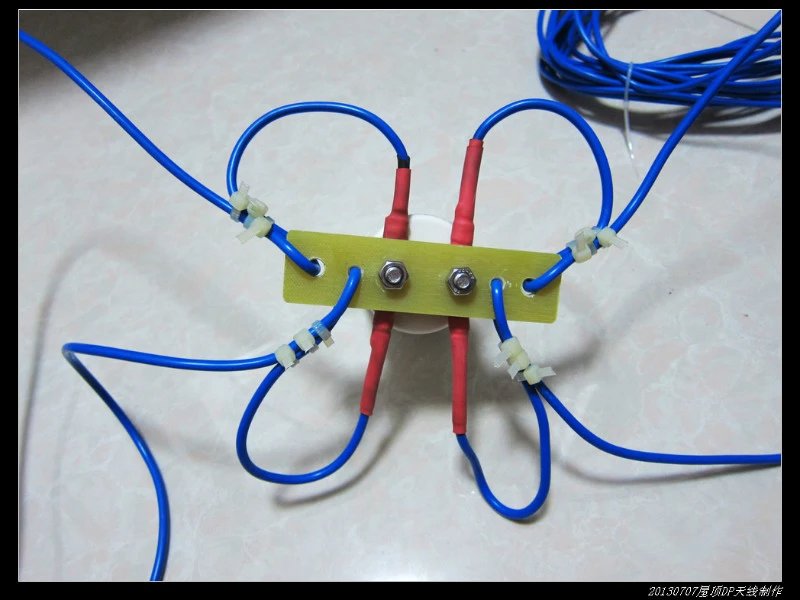

制作完成如下图:



20130707穷人穷玩 之 屋顶DP天线 偶极天线05 - 20130707穷人穷玩 之 屋顶DP天线 (偶极天线)



振子末端的绝缘板也是用的树脂胶木板,但是忘记买多两块了。
只好将已有的两块切开,二分为四,再打孔,刚好够用。如下图:



20130707穷人穷玩 之 屋顶DP天线 偶极天线06 - 20130707穷人穷玩 之 屋顶DP天线 (偶极天线)20130707穷人穷玩 之 屋顶DP天线 偶极天线07 - 20130707穷人穷玩 之 屋顶DP天线 (偶极天线)20130707穷人穷玩 之 屋顶DP天线 偶极天线08 - 20130707穷人穷玩 之 屋顶DP天线 (偶极天线)20130707穷人穷玩 之 屋顶DP天线 偶极天线09 - 20130707穷人穷玩 之 屋顶DP天线 (偶极天线)

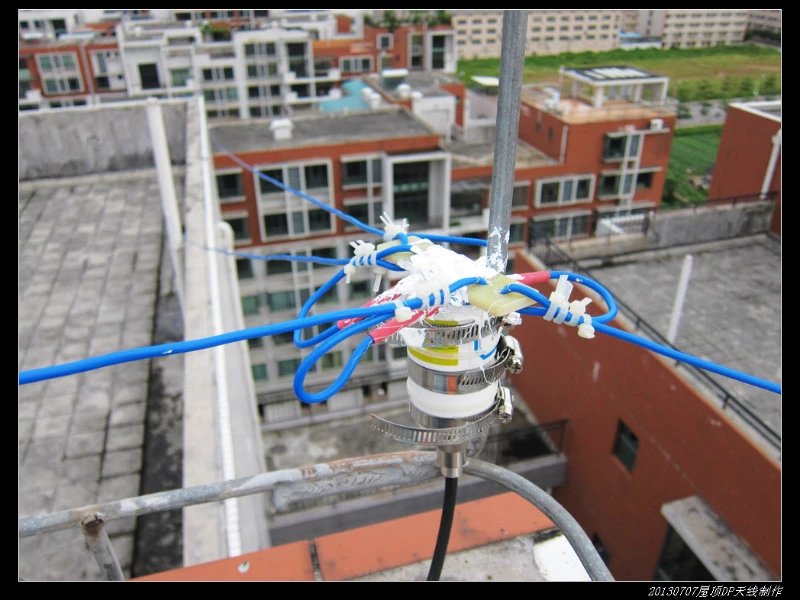

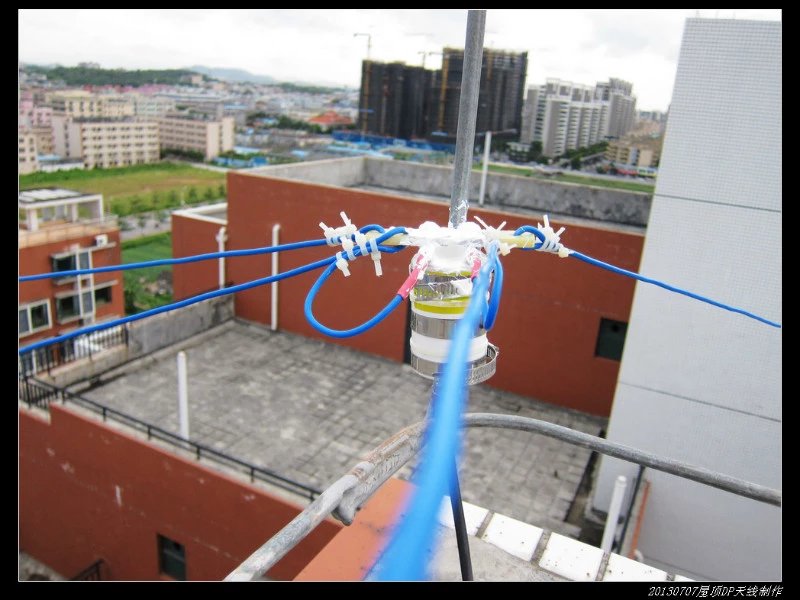

巴伦安装在大楼的最高处,楼梯间顶,顶角的一根防雷接闪针上。
巴伦并没有安设在接闪针的最高点,因为那样受力并不安全。
而是设于几乎最低处。
由于屋面防雷本身施工质量较好,接闪带拐角两边20cm左右即有支点,非常牢固,
使得在该处架设巴伦,作为DP天线支点,
浑然天成,得来全不费功夫!

巴伦使用三个不锈钢箍圈锁紧于接闪针上,外加两道帮扎带。

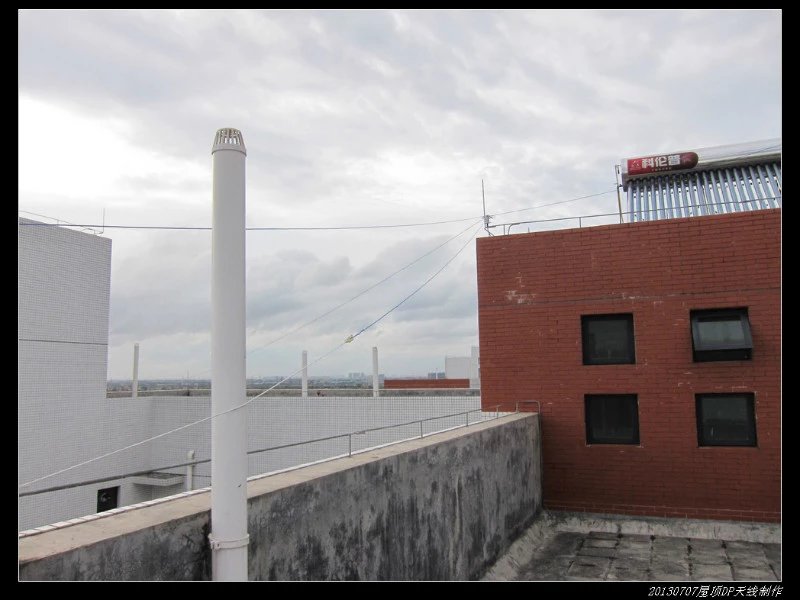

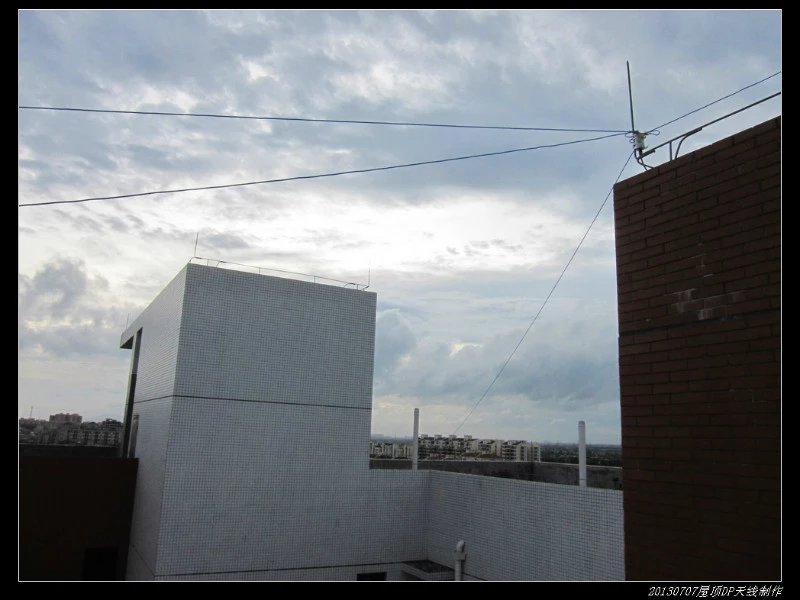

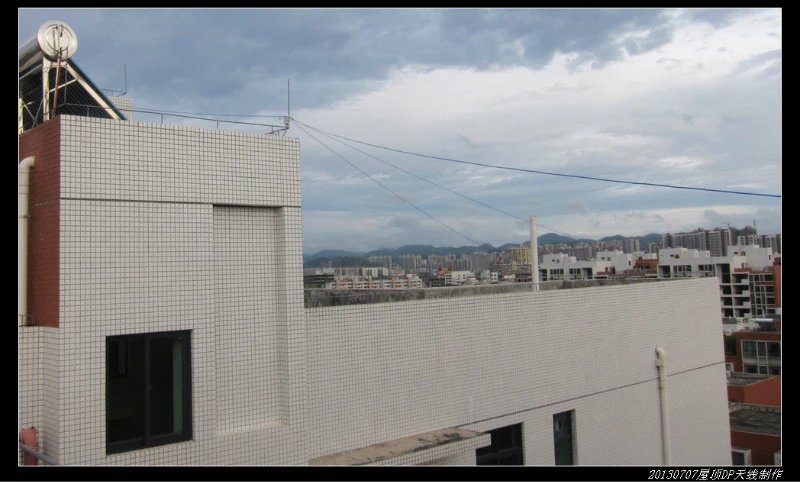

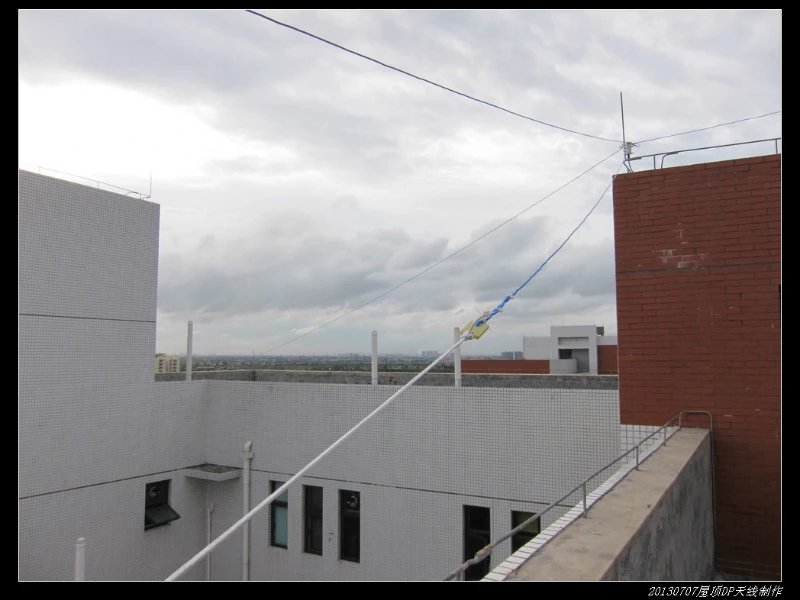

另外,四根振子的角度较为分散,
使得巴伦处的受力不会完全集中向某处,从而受力条件尚可。

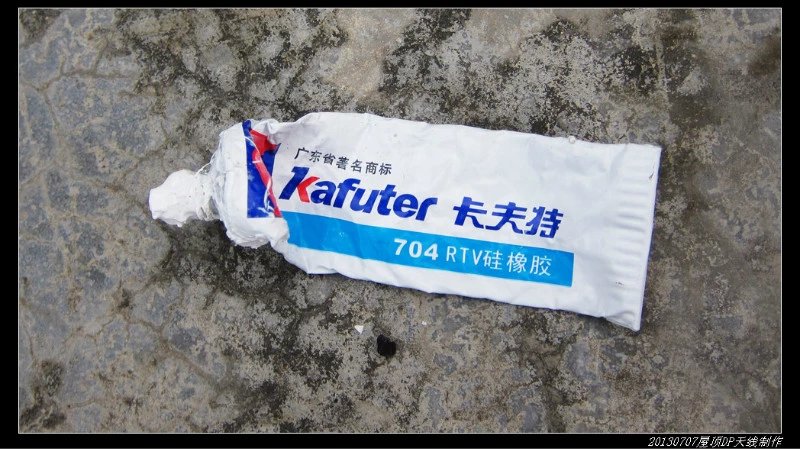

巴伦振子接口螺丝锁紧,最后用如下图所示硅橡胶封口,防水。
这回封口封的真难看!粘的到处都是。



20130707穷人穷玩 之 屋顶DP天线 偶极天线10 - 20130707穷人穷玩 之 屋顶DP天线 (偶极天线)20130707穷人穷玩 之 屋顶DP天线 偶极天线11 - 20130707穷人穷玩 之 屋顶DP天线 (偶极天线)20130707穷人穷玩 之 屋顶DP天线 偶极天线12 - 20130707穷人穷玩 之 屋顶DP天线 (偶极天线)20130707穷人穷玩 之 屋顶DP天线 偶极天线13 - 20130707穷人穷玩 之 屋顶DP天线 (偶极天线)20130707穷人穷玩 之 屋顶DP天线 偶极天线14 - 20130707穷人穷玩 之 屋顶DP天线 (偶极天线)20130707穷人穷玩 之 屋顶DP天线 偶极天线15 534x800 - 20130707穷人穷玩 之 屋顶DP天线 (偶极天线)



稍微总结一下:
1、DP天线的架设并不难。
2、DP天线的调整非常繁琐,考耐性。
3、现在天线还未完全调整好,由于已经天黑了,只好明天再继续了。
4、晚上随便试了下,接收效果还是非常不错的。

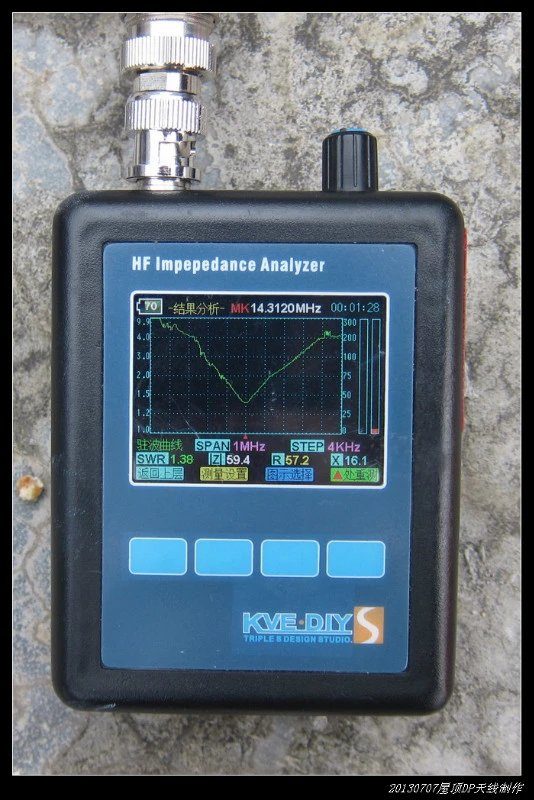

5、DP天线的带宽没有想象中的那么宽,
     特别是20米波段,驻波2以内还是比较难达到300kHz,原因未知。
6、只要开动脑筋,办法总会有的。
7、不断地爬屋顶,可以锻炼胸肌。
8、明天继续调整天线,再做些收尾工作,例如加固,防水等。

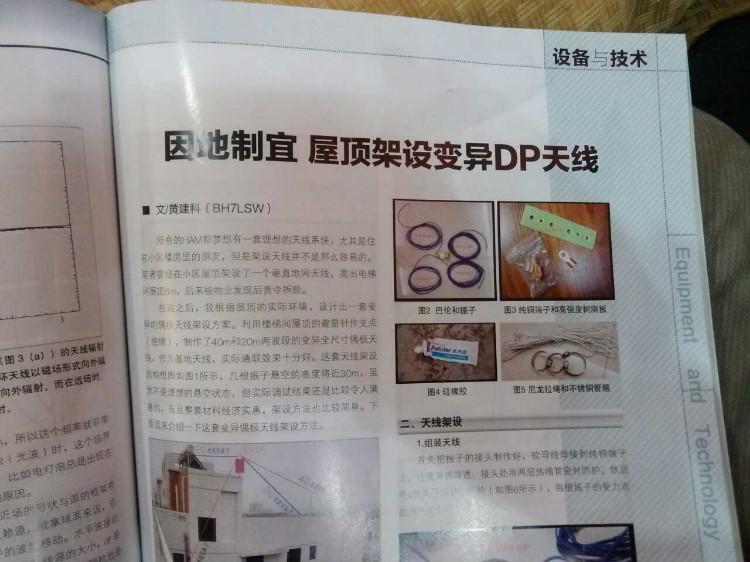

本文的另一个版本,2013年第六期《现代通信》:
