20130514,QRP手动天调制作。

穷人也就只能玩手动天调了,而且还要是QRP小功率的。

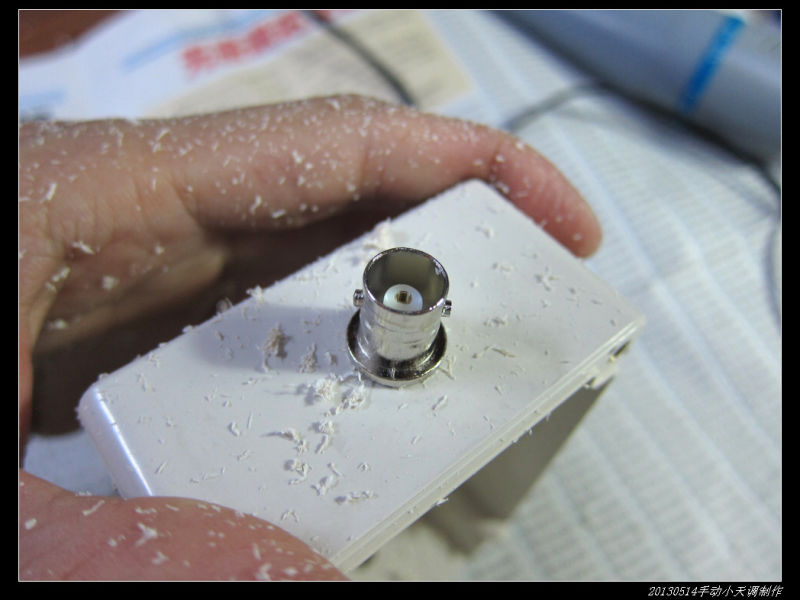

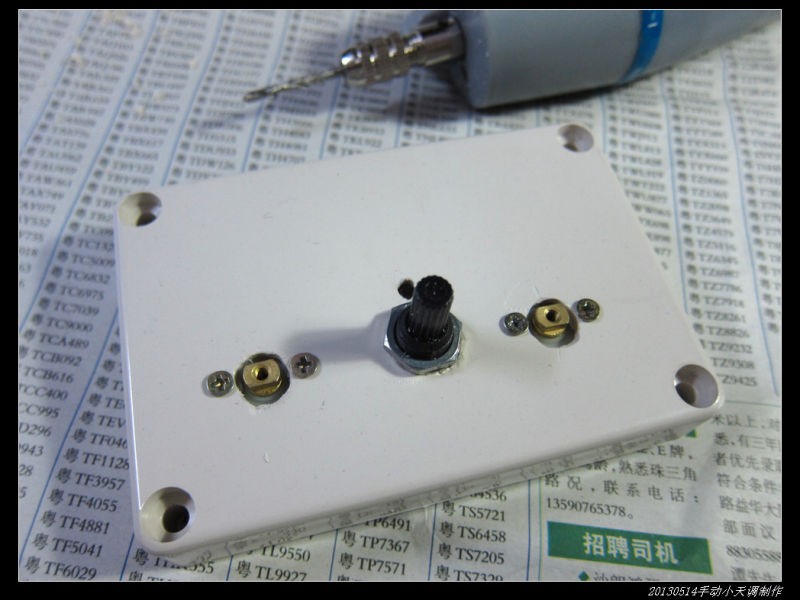

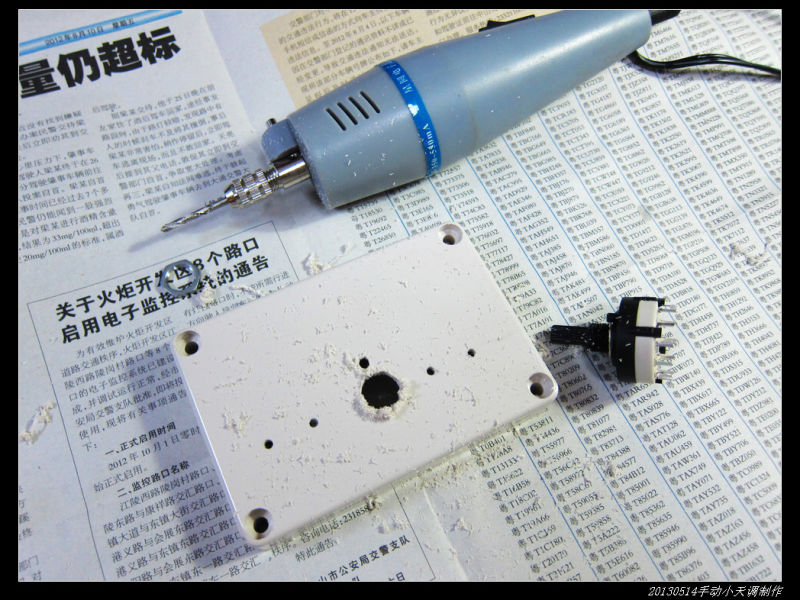

首先是钻孔,咱有小钻机,利器在手,易如反掌。

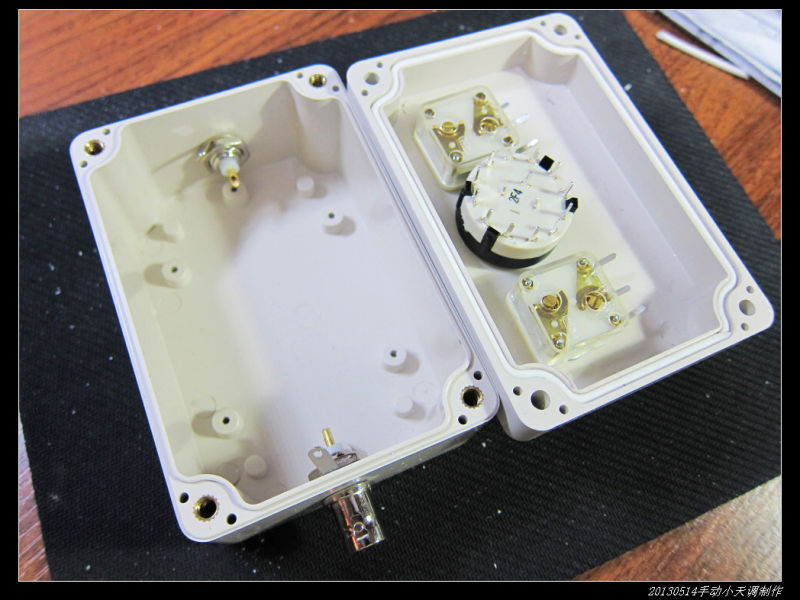

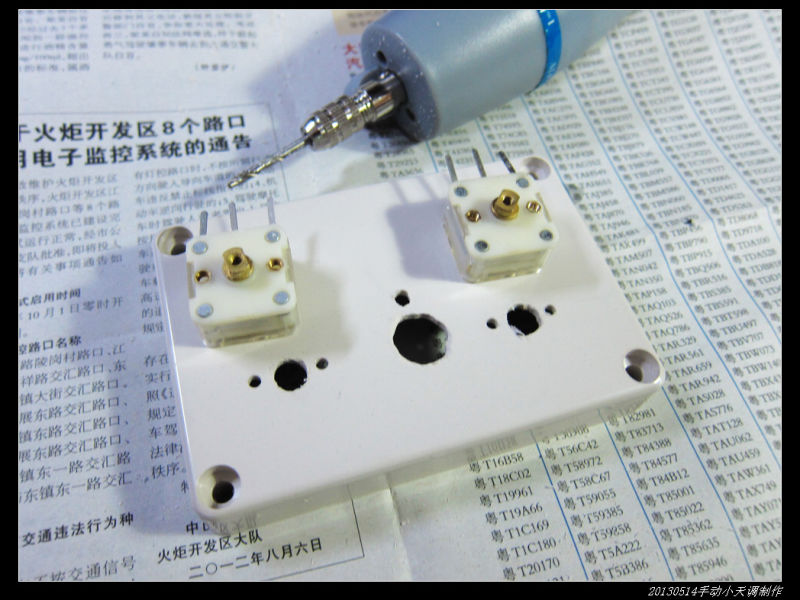

然后是把几个大块头装上,这个考钻孔的精度,还需要修整一下孔径。

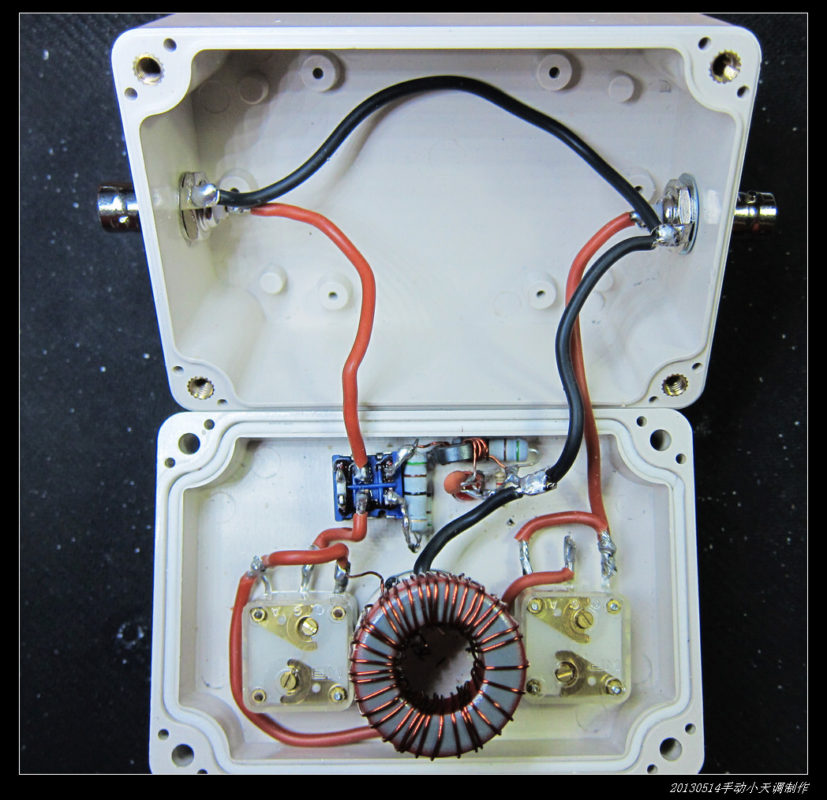

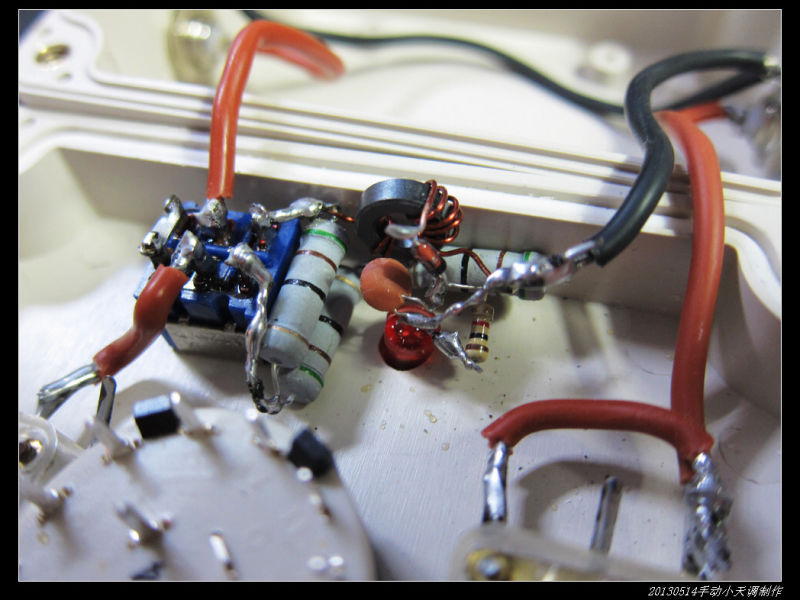

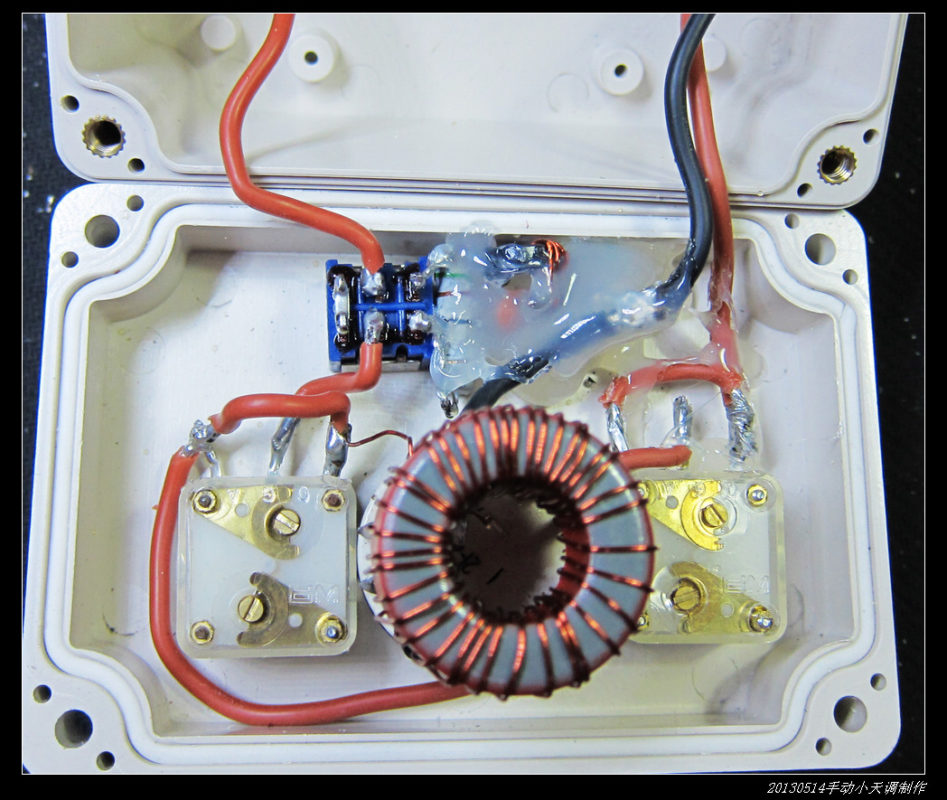

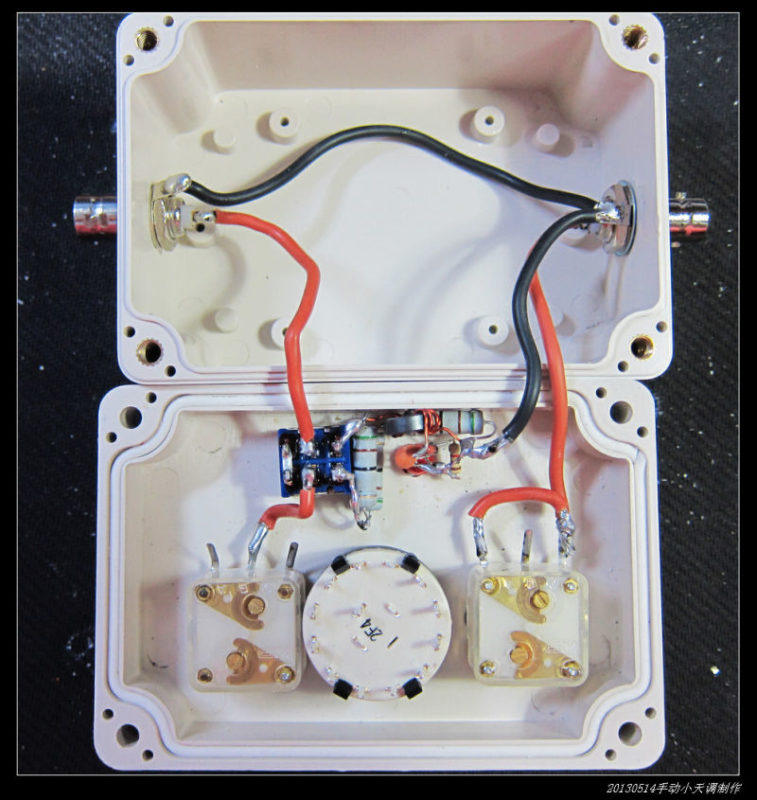

最后是焊接电路。

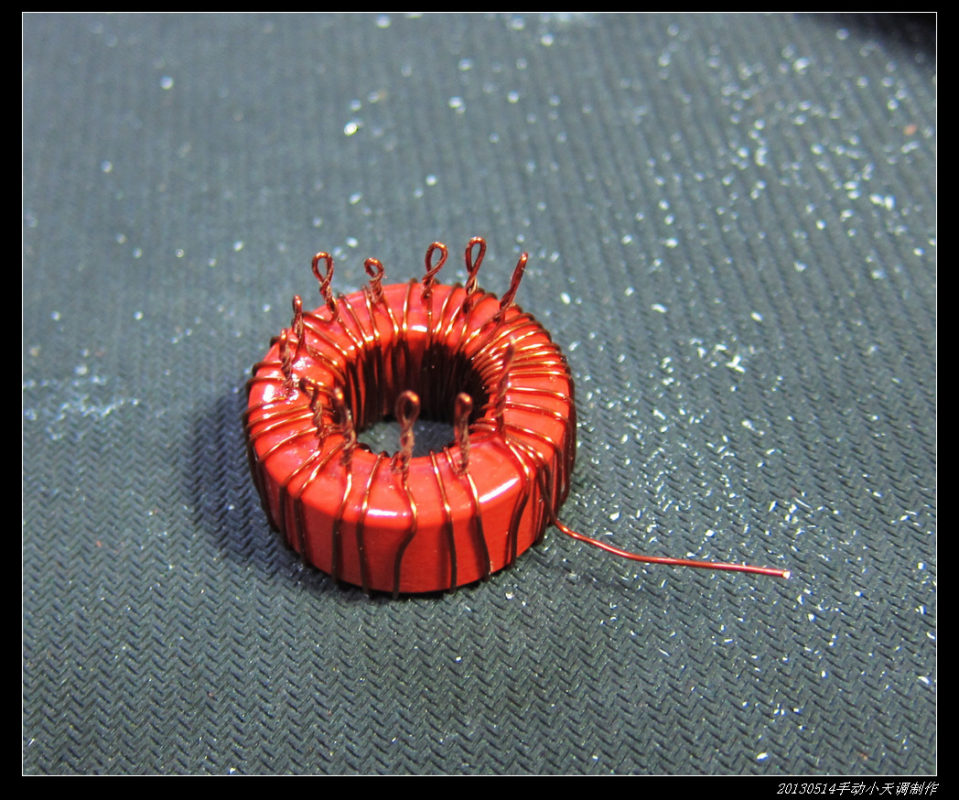

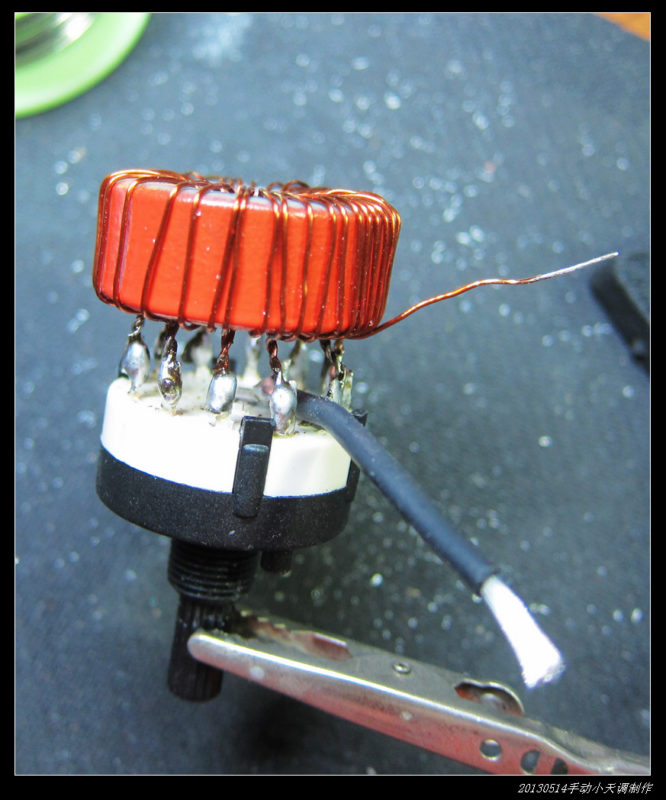

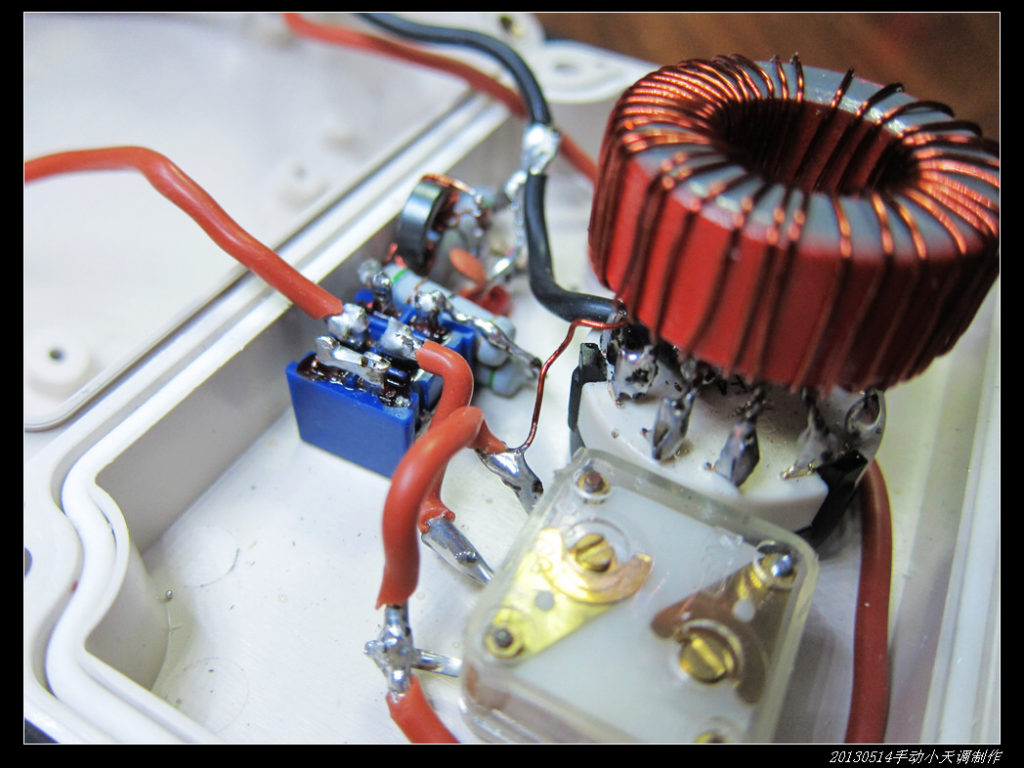

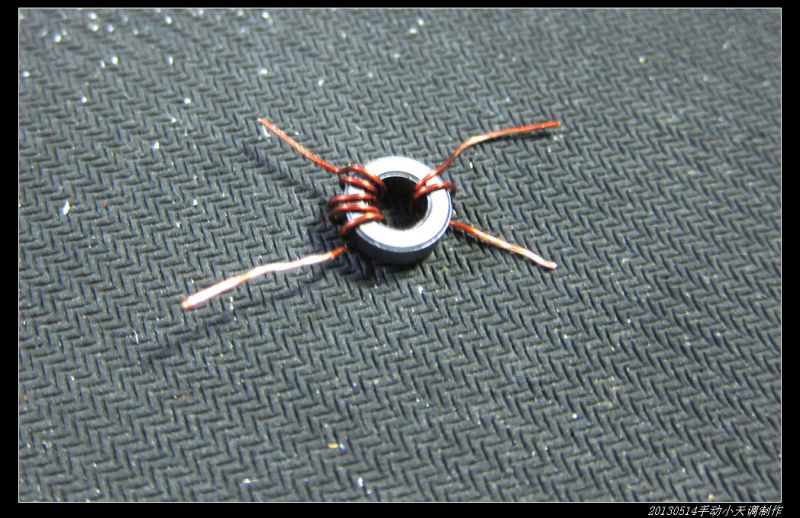

最麻烦的就是大线圈的绕制和焊接,费神费力。



20130514穷人穷玩 之 手动小天调制作01 - 20130514穷人穷玩 之 手动小天调制作20130514穷人穷玩 之 手动小天调制作02 - 20130514穷人穷玩 之 手动小天调制作20130514穷人穷玩 之 手动小天调制作03 - 20130514穷人穷玩 之 手动小天调制作20130514穷人穷玩 之 手动小天调制作04 - 20130514穷人穷玩 之 手动小天调制作20130514穷人穷玩 之 手动小天调制作05 - 20130514穷人穷玩 之 手动小天调制作20130514穷人穷玩 之 手动小天调制作06 - 20130514穷人穷玩 之 手动小天调制作20130514穷人穷玩 之 手动小天调制作07 - 20130514穷人穷玩 之 手动小天调制作20130514穷人穷玩 之 手动小天调制作08 - 20130514穷人穷玩 之 手动小天调制作20130514穷人穷玩 之 手动小天调制作09 757x800 - 20130514穷人穷玩 之 手动小天调制作20130514穷人穷玩 之 手动小天调制作10 959x800 - 20130514穷人穷玩 之 手动小天调制作20130514穷人穷玩 之 手动小天调制作11 666x800 - 20130514穷人穷玩 之 手动小天调制作20130514穷人穷玩 之 手动小天调制作12 827x800 - 20130514穷人穷玩 之 手动小天调制作20130514穷人穷玩 之 手动小天调制作13 1024x768 - 20130514穷人穷玩 之 手动小天调制作20130514穷人穷玩 之 手动小天调制作14 947x800 - 20130514穷人穷玩 之 手动小天调制作20130514穷人穷玩 之 手动小天调制作15 1024x704 - 20130514穷人穷玩 之 手动小天调制作20130514穷人穷玩 之 手动小天调制作16 1024x768 - 20130514穷人穷玩 之 手动小天调制作



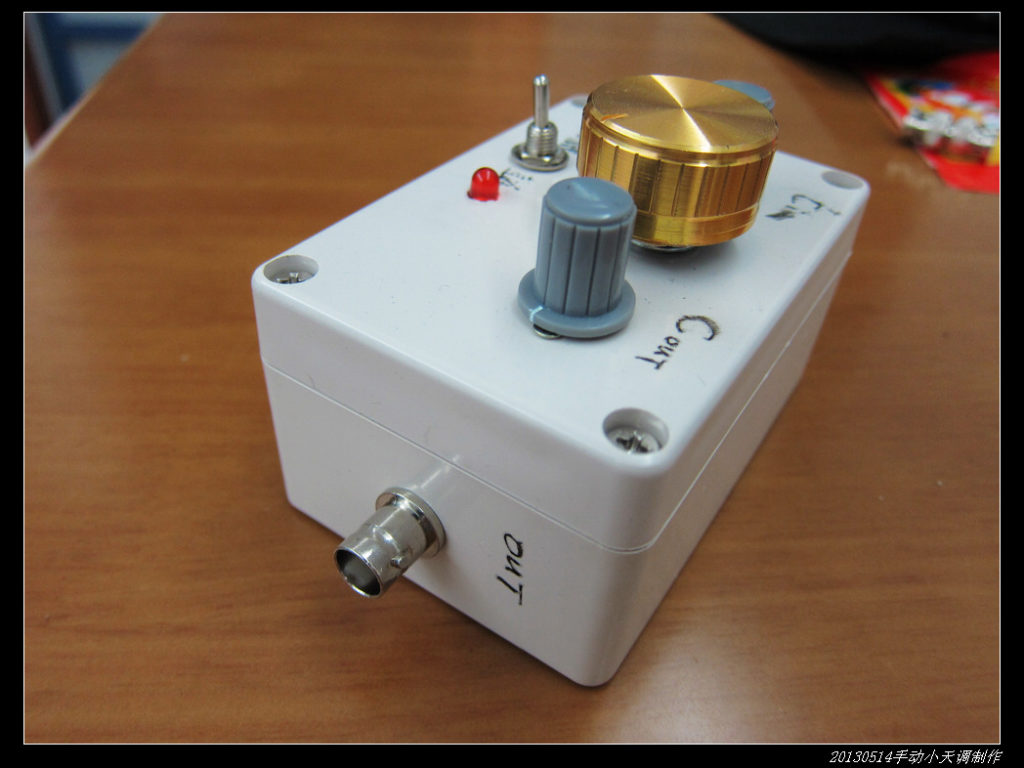

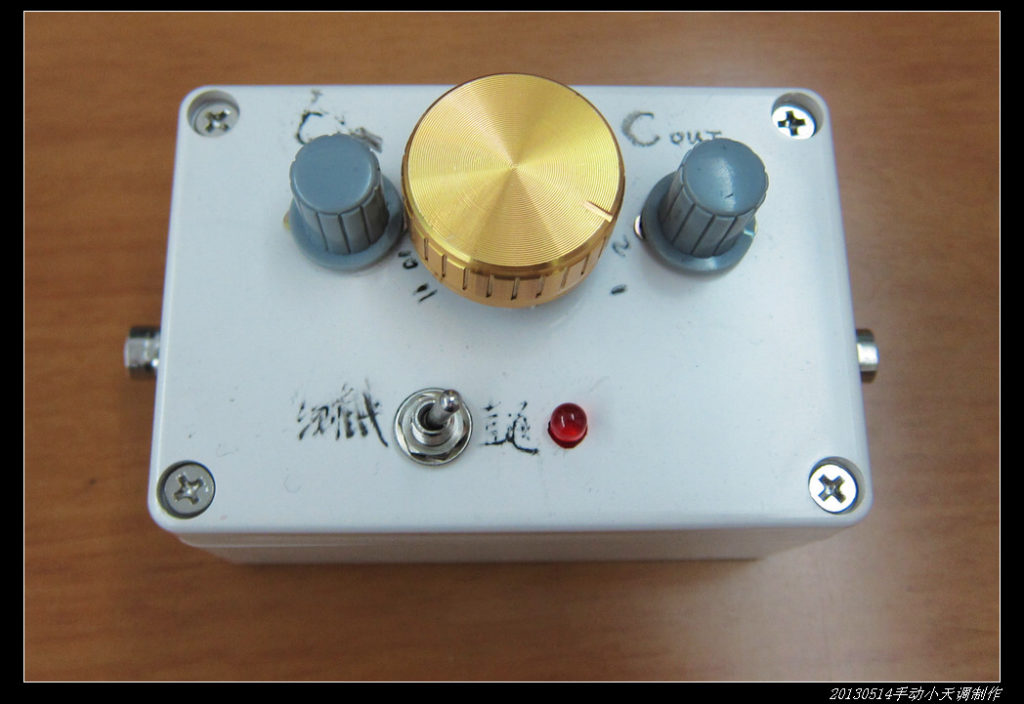

最后小结一下:

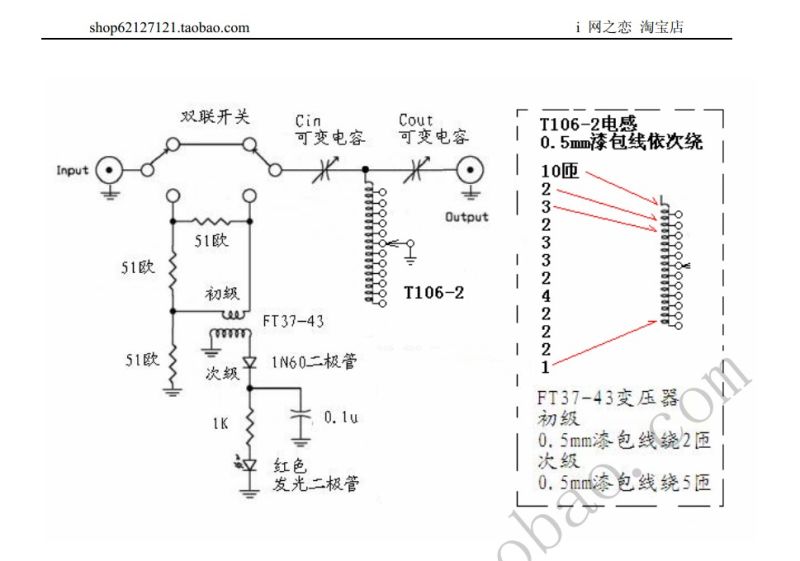

1、这是一个典型的T型调谐网络,可承受功率不高,顶多十来瓦。
2、制作完毕实测,发现调节能力比预计的要弱,看来还需要拓展一下。
3、积累了一点点经验,学习了T网络的电路分析。
4、有时间的话,下次要整一个调谐能力更强的。
5、不过话又说回来,俺还是喜欢自然谐振的天线,能够不用天调才是大家都好、真的好。
6、怪不得自动天调那么贵了,原来手动确实折腾人。
