一个声音告诉我,必须克服一切困难设立属于自己的屋顶天线!
于是,经过漫长的筹备、施工,屋顶天线基本搞定。

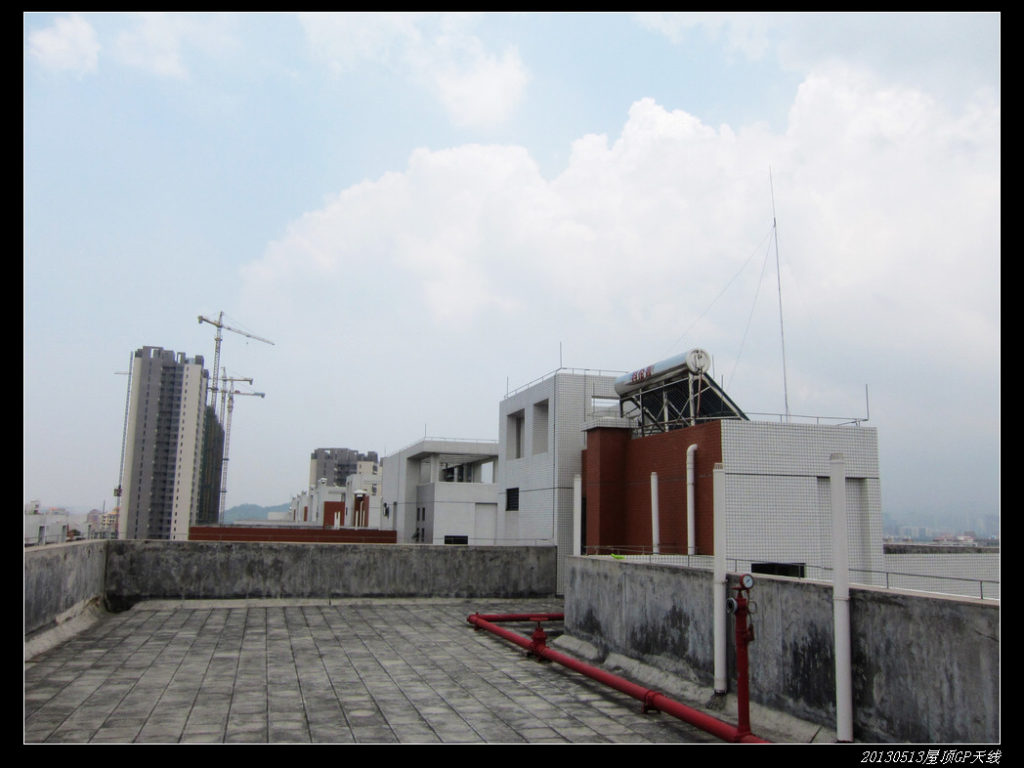

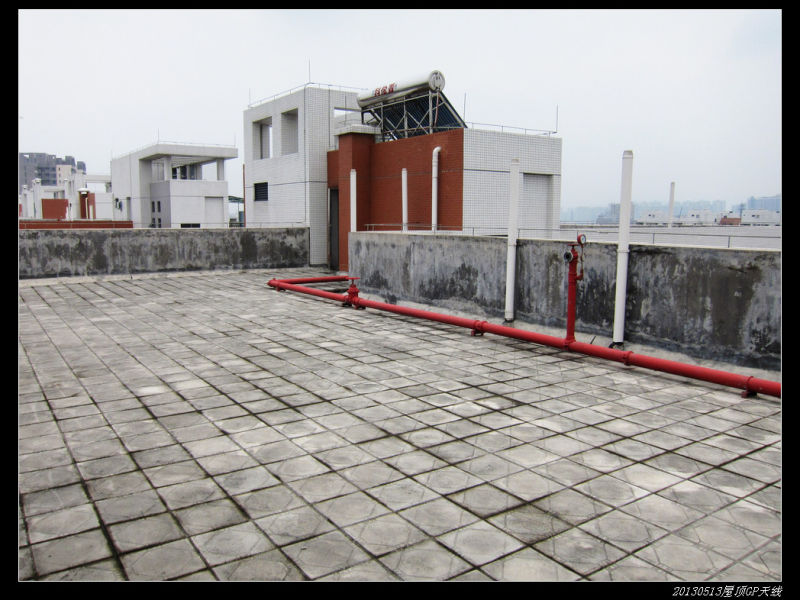

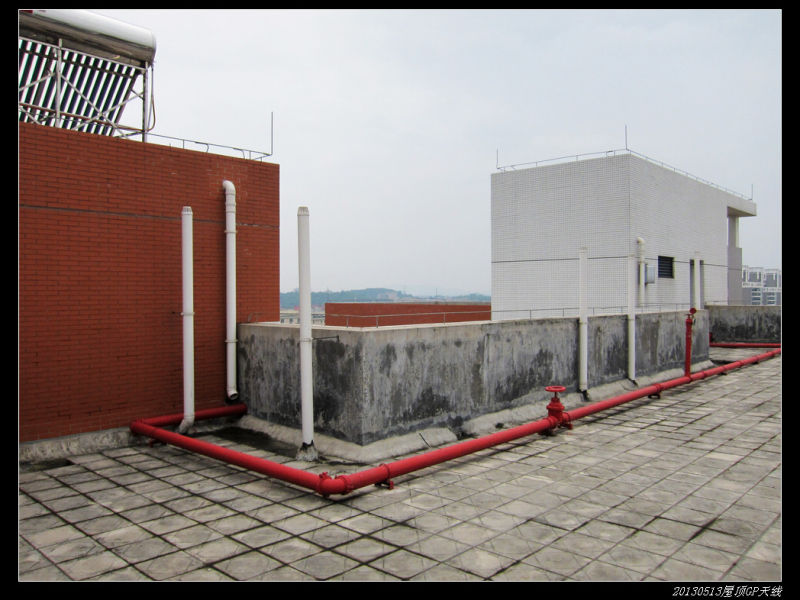

以下两图是屋顶原貌。
可以看出,此处着实是架设天线的好地方,极目所至,了无障碍。
最大的困难在于物业,无法获得许可。
经过苦苦思索,决定做一个隐蔽的,不易被发现的天线,

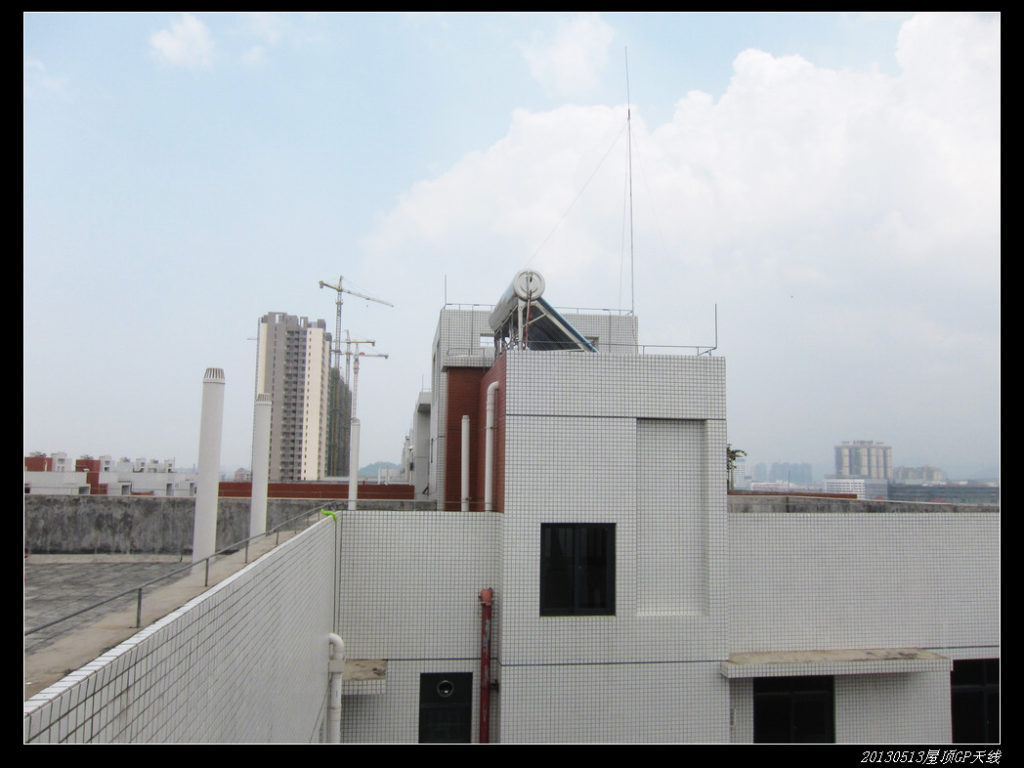

设于楼梯间顶,整栋楼最高点处,
采用GP天线,占地小,架设方便,容易让人误认为是避雷针,从而减少怀疑。

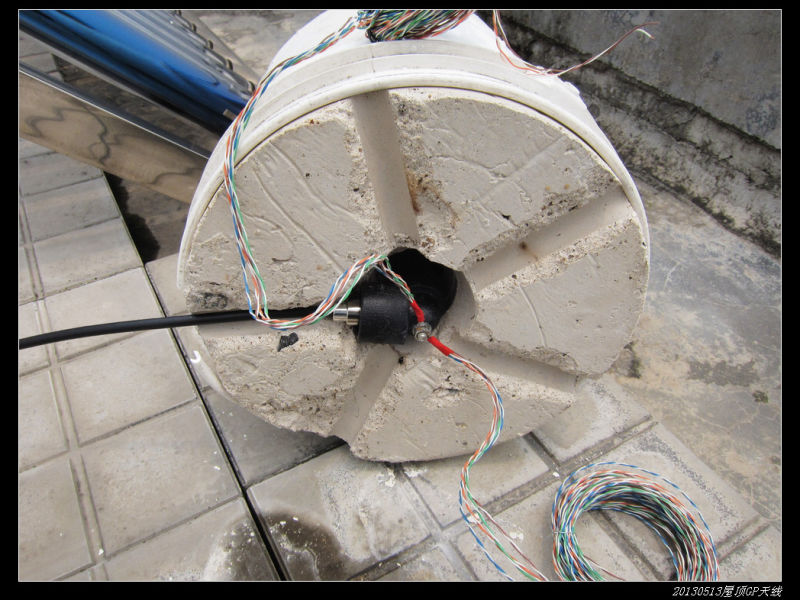

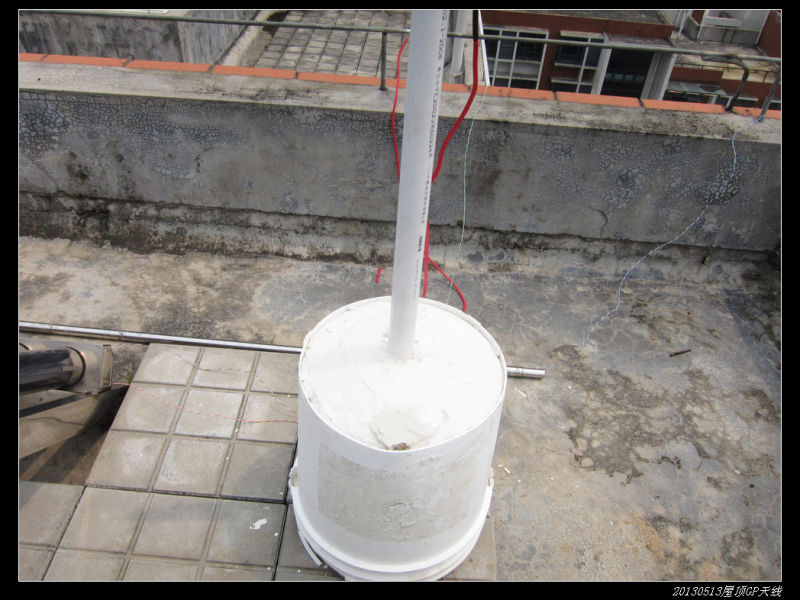

这个水泥墩子耗费了我极大的体力。
在地面浇筑完成之后,基本上跟我体重一样,难以搬动。
把它弄上梯间顶花费了不少苦力。
后悔没有直接在屋顶浇筑,免去搬运之苦。

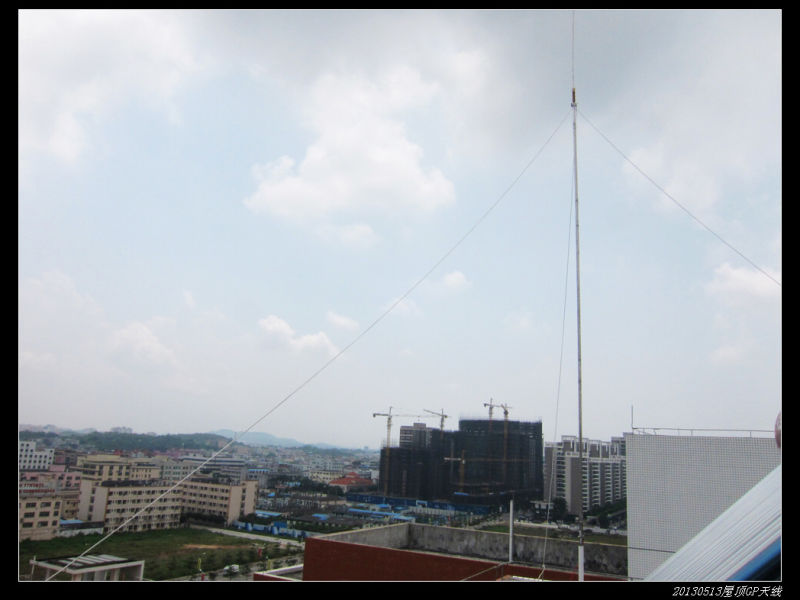

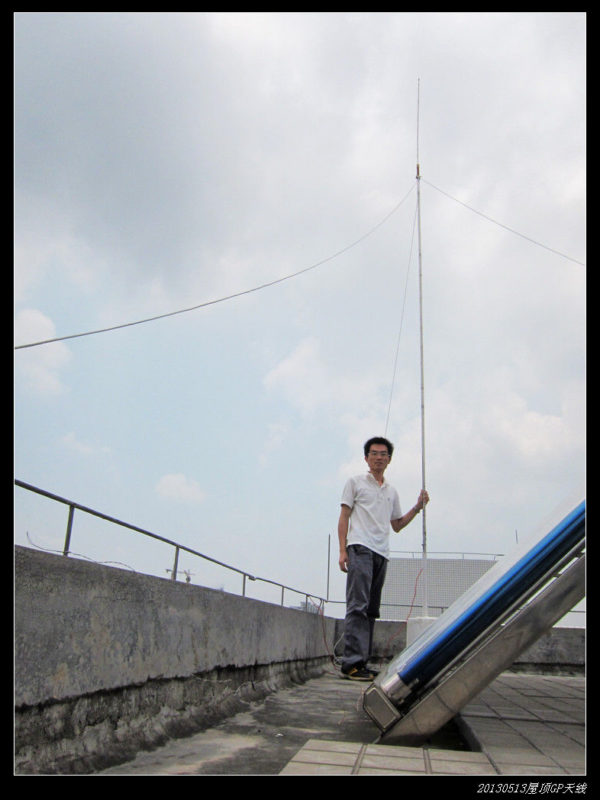

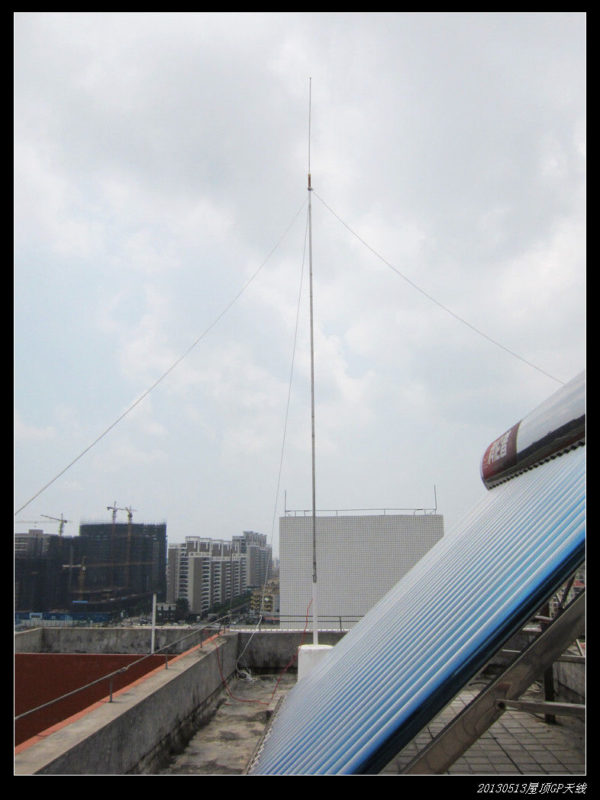

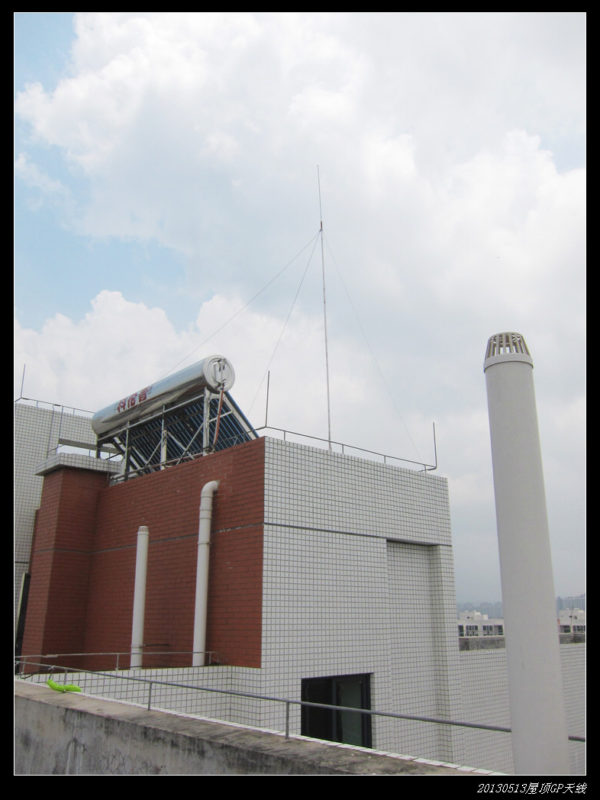

天线组装完毕,三根风绳令天线更加安全。
防雷方面,基本靠“甩”了(即平时不用时把室内插头拔出)。

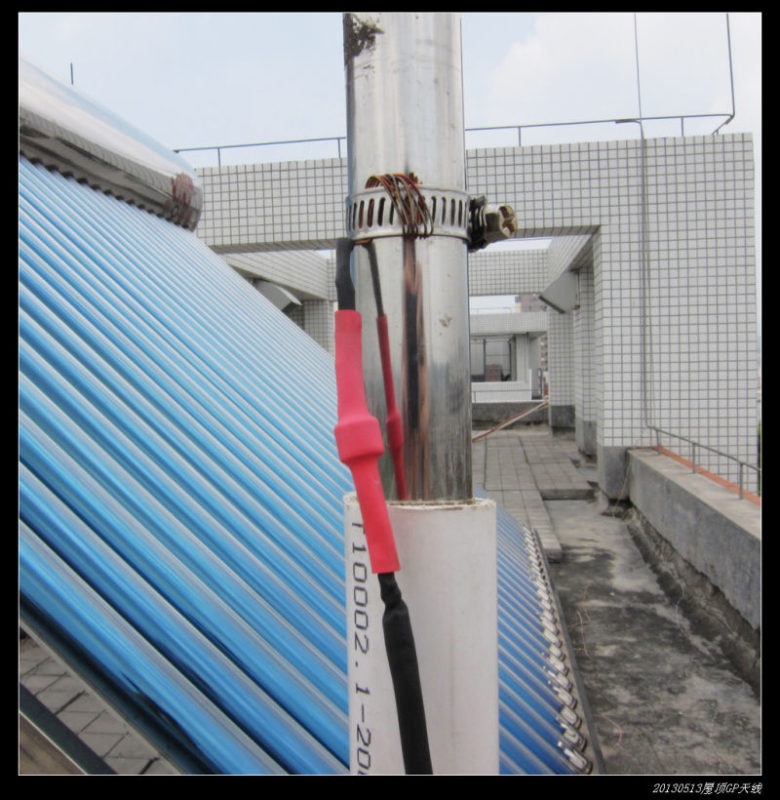

如下图,在天线振子上接了个防雷管(红色热缩管包裹),连到屋面避雷带。
其效果究竟有多少,不得而知,求个心安而已。

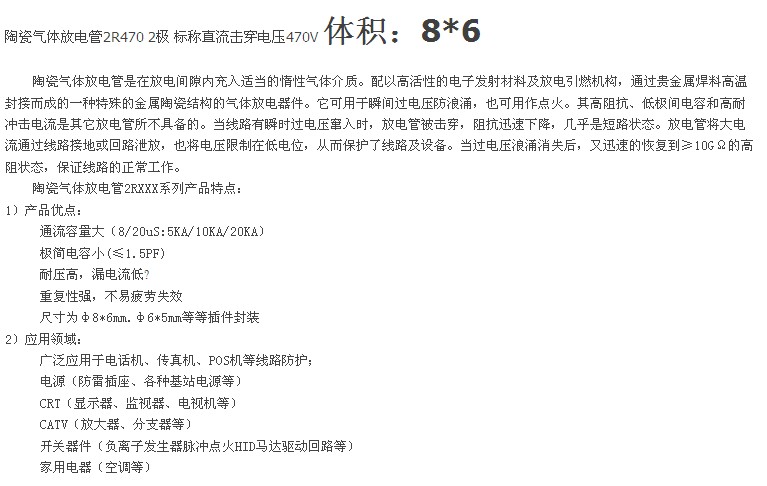

下面有这个防雷管的参数和说明。





天线的调试是一项重复性的体力活。
需要不断地把天线放倒、调整线圈、再架设上去。

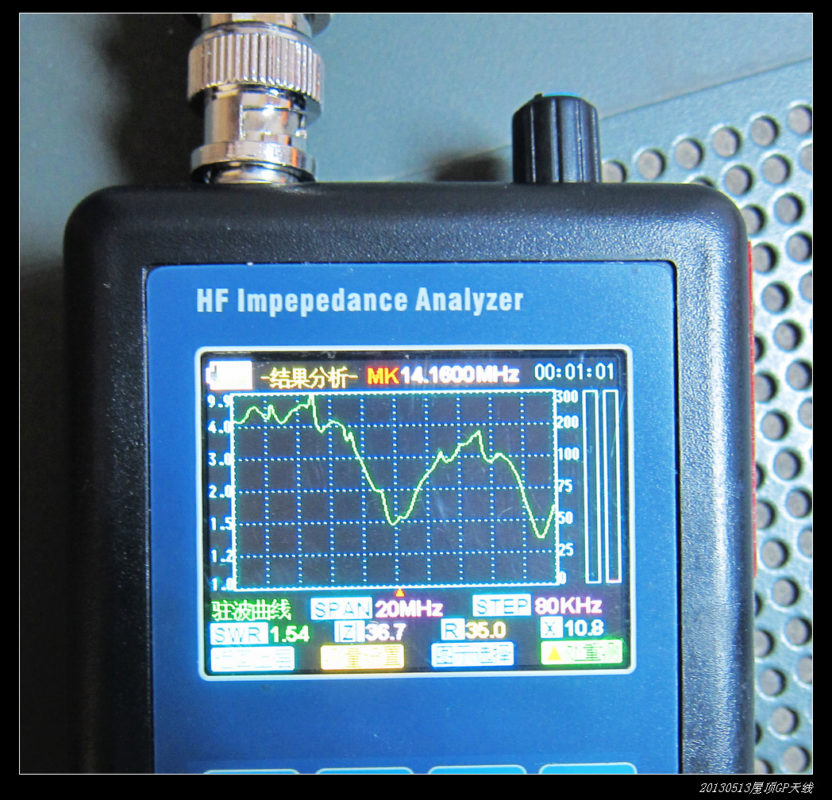

几乎把全部线圈拉出来了,还是调不到40米波段,

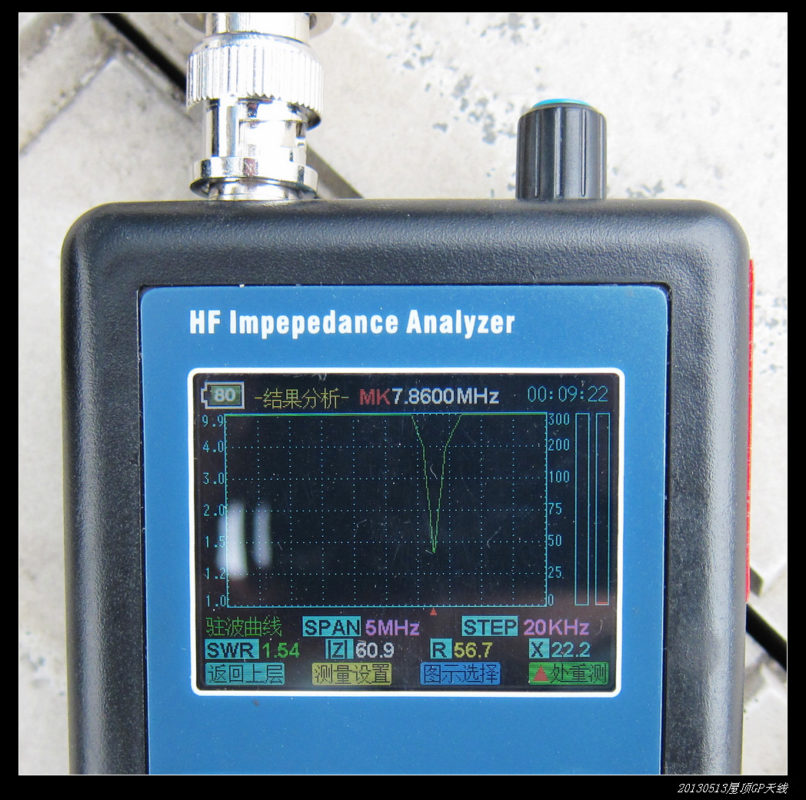

如上图,最低也就只能到7.86MHz,不能再低了。
无奈!
只好设定于20米波段了,20米还是非常容易调整的。

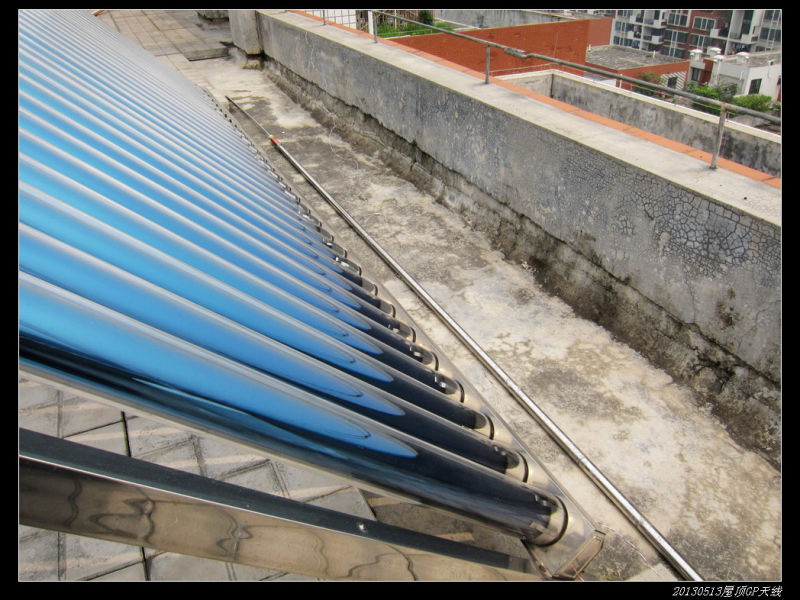

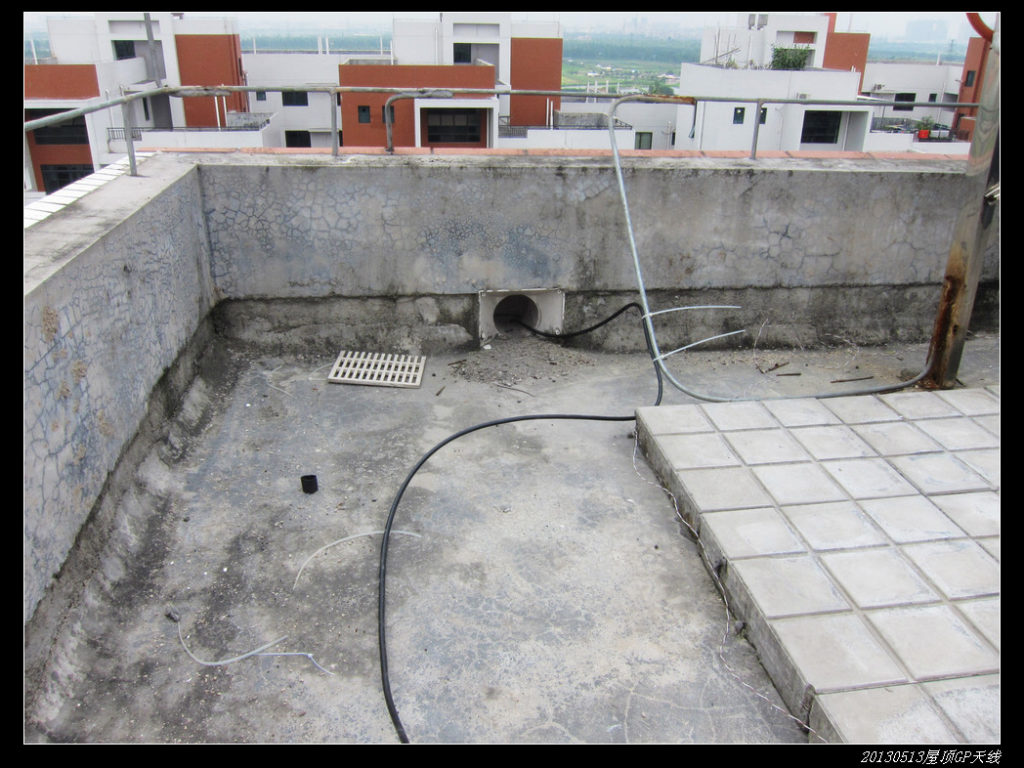

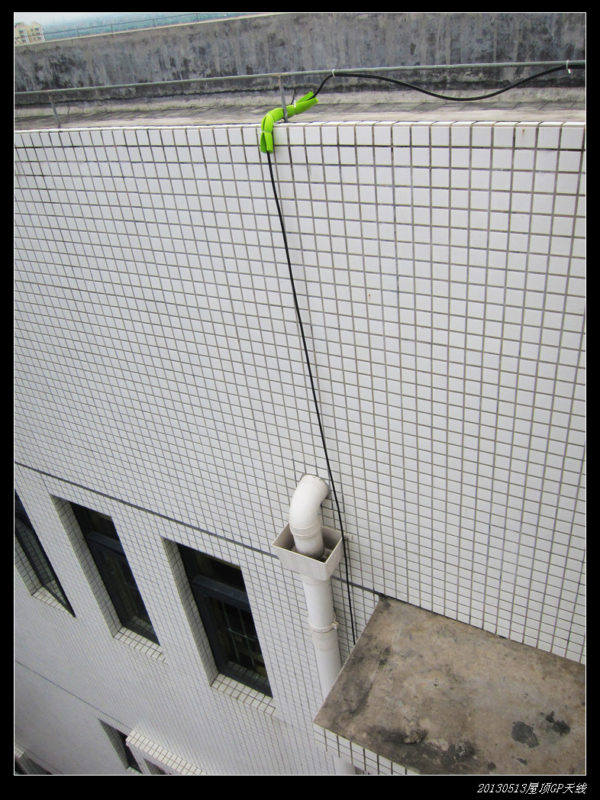

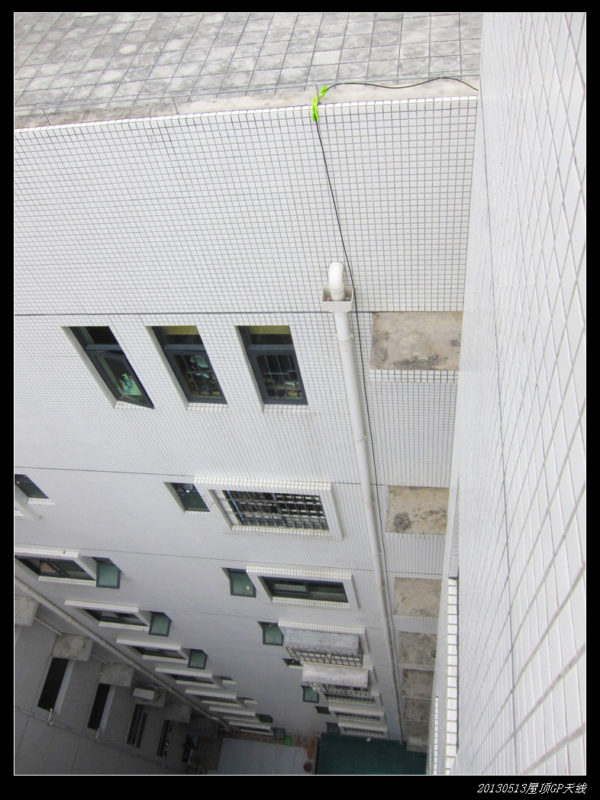

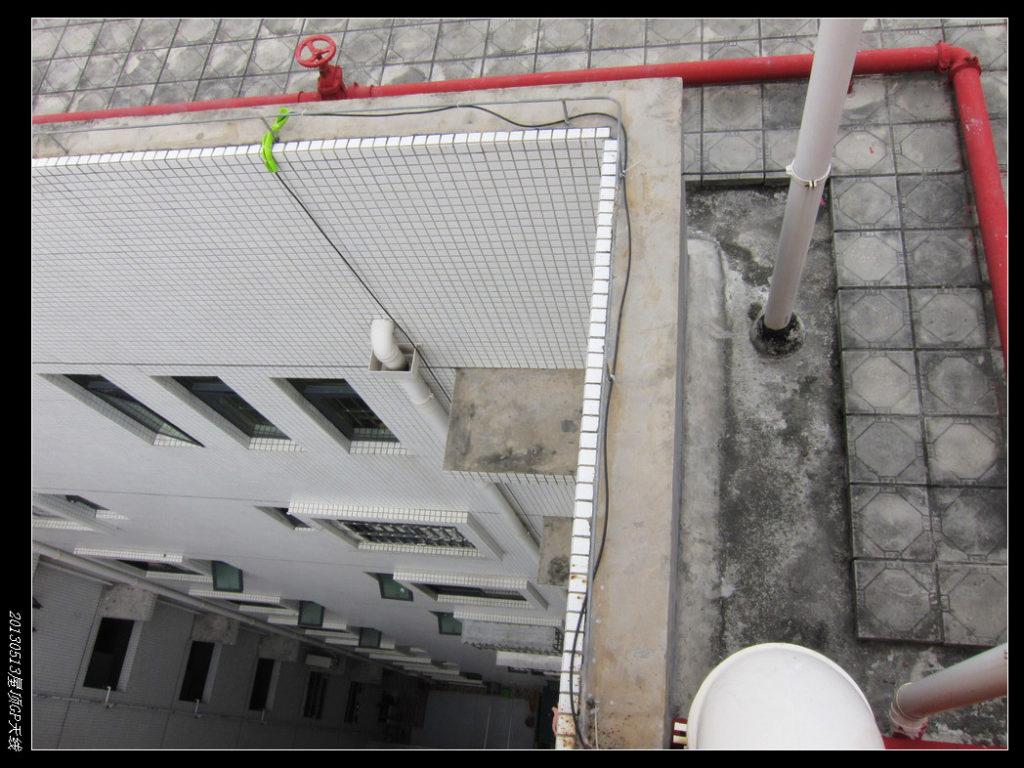

如下几图,展示同轴电缆的走向和敷设:
先穿雨水立管到屋面女儿墙,然后沿女儿墙抵达下落点,再从下落点跟雨水立管下垂至俺家。
最终从书房空调孔处进入室内。

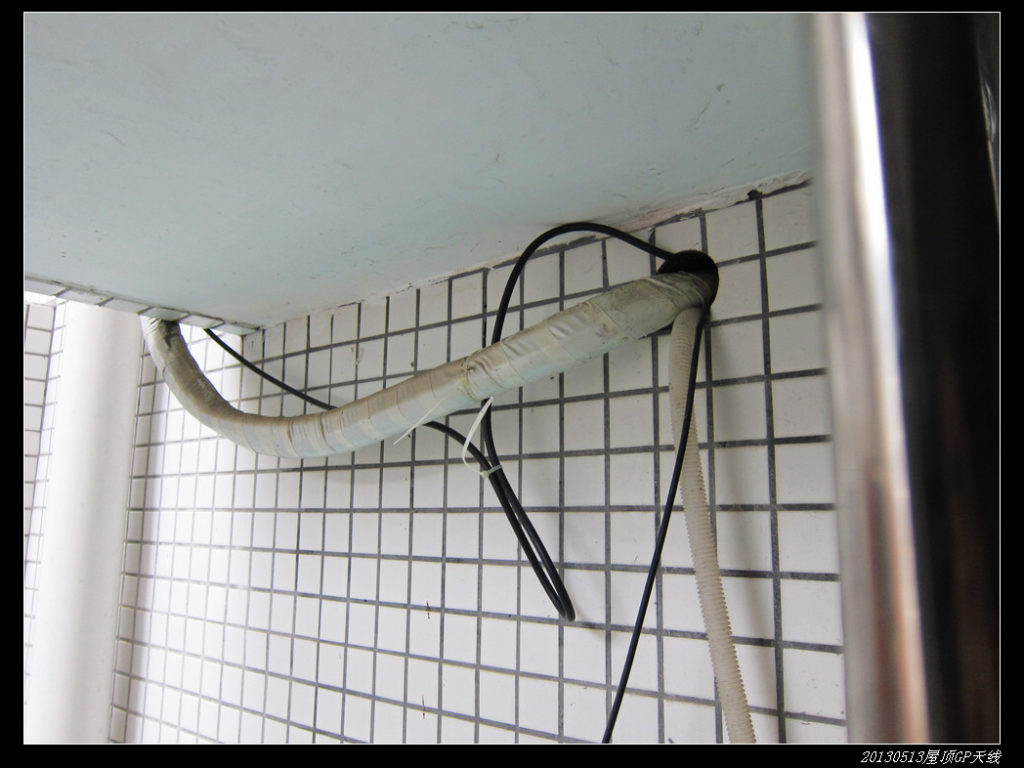

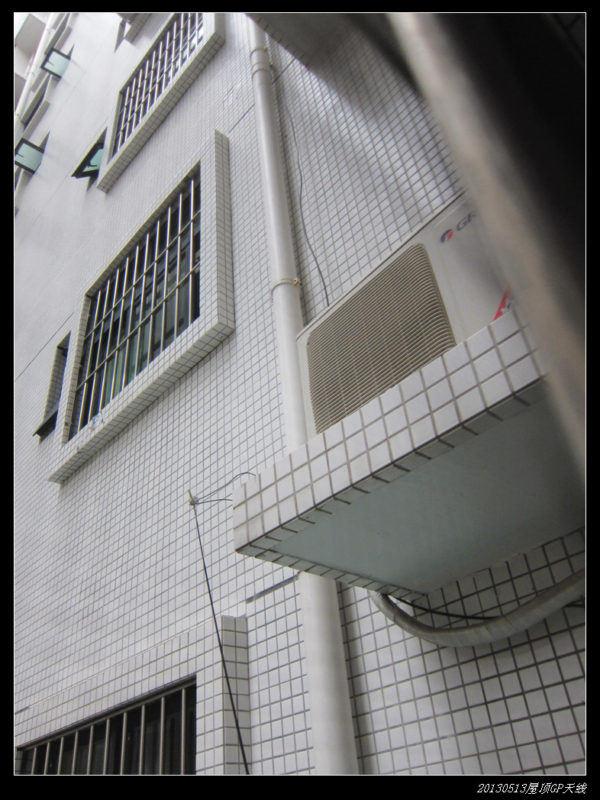

如上图,入室内之前必须搞个下弯,以防雨水沿着线缆流进室内。
另外那根黑色电缆是收音机天线的电缆。





稍微总结一下:
1、世上无难事。
2、做事难以一蹴而就,应分阶段来。
3、天线基本架设好,剩下还有几个大问题没解决;
      一是天线线圈的防水,

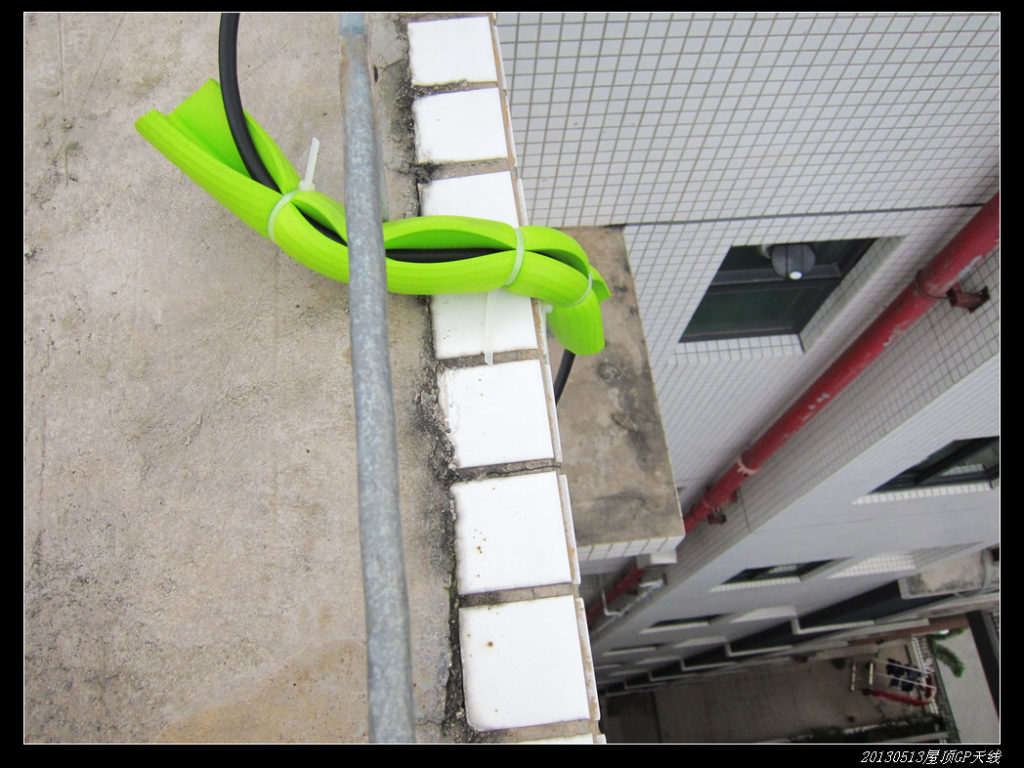

      二是同轴电缆在女儿墙下落点处集中受力的问题(现在仅用绿色橡胶包裹作保护)。
      三是可以工作的波段比较少。
4、有一副天线对着电离层,感觉与世界有了沟通的桥梁。
5、天线谐振在14MHz左右,但是这个波段内的噪音极大,满表了,比在7MHz还厉害,不知为何!
6、在21MHz、24MHz接收良好,噪音很低,听欧洲的声音还不错。
7、架设天线是个体力活,可以锻炼肌肉,上梯间顶必须徒手爬上去。
8、自己动手,丰衣足食,是Ham的核心精神和理念之一。


========================================================================



20130516,上午物业来电,不允许设立天线。

                    中午冒雨拆下!
                    仅仅 三天而已!


========================================================================


20130626最新进展。

                   上次纯属运气不佳,正逢小区不晓得什么的验收,防雷所不允许设立该天线。
                   现风头已过,经过与物业沟通,天线可以继续了。
                   不过,还是要低调。

                  于是乎,天线变成了15米波段专用,因为它足够的短。
                  另外,几乎不需要加感,全尺寸GP,效率会好很多。

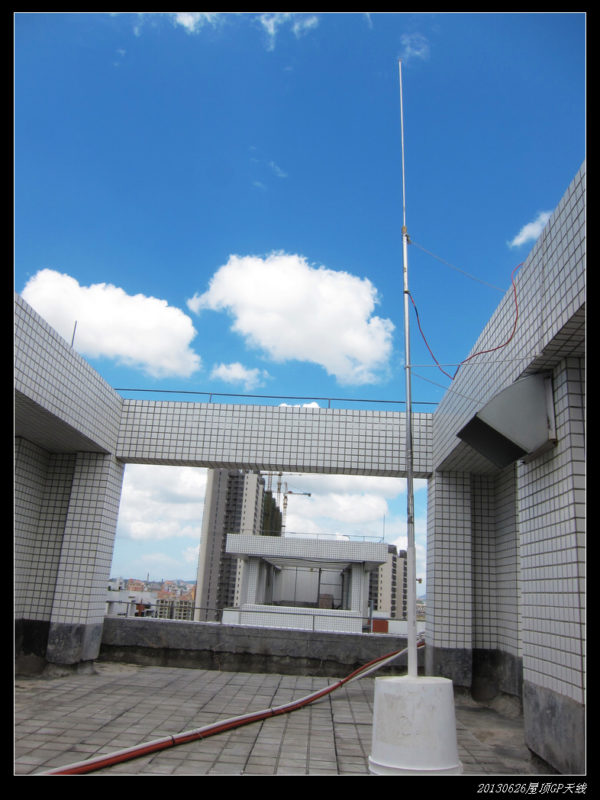

                  不过,天线安放的位置改变了,
                  设于一个对于天线本身并不理想,但却足够低调的位置。
                  中庸之选,无非如此。





实际的天线参数还是十分理想的,几乎整个15米业余段内驻波均小于1.1,阻抗在53--57欧姆之间。

带宽也完全满足15米业余段的要求。

15米波段是个比较中庸的波段,底噪不大,天线也不庞大,传播比较奇特,
低端还有有著名的CW新手乐园。

实际效果要等过几天KN920回来了再试试了。

经过实地勘测,决定再制作一套天线,
40米和20米波段,两波段的水平偶极天线。
有了40米、20米、15米波段,应该足够玩了。
备料之中。
