20130418,弯石套件组装完成,颇为折腾。

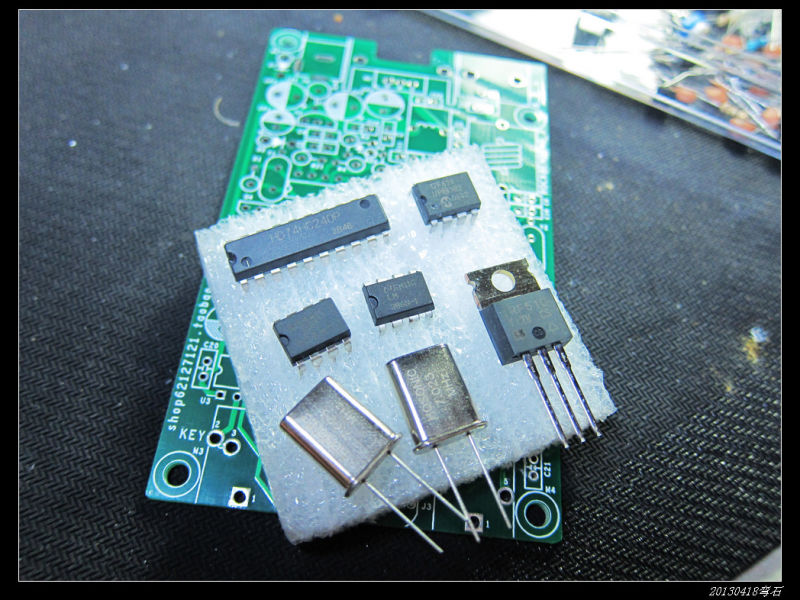

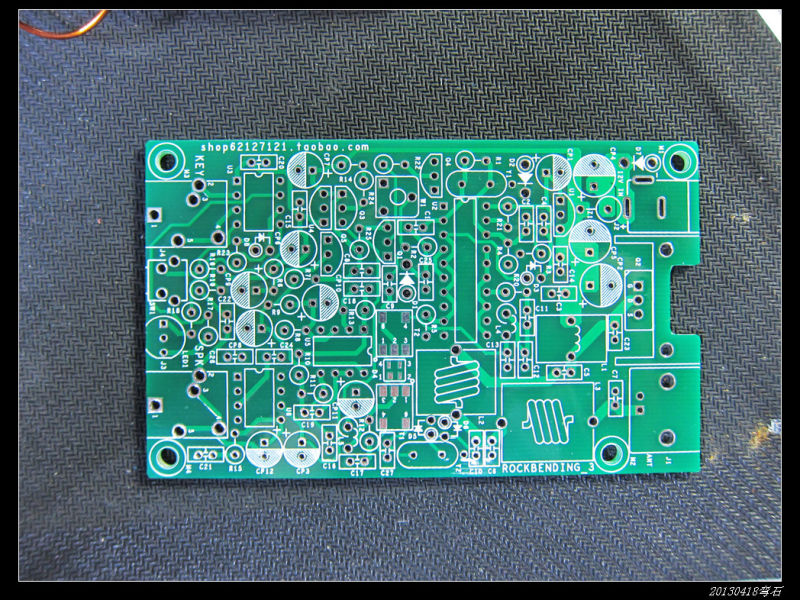

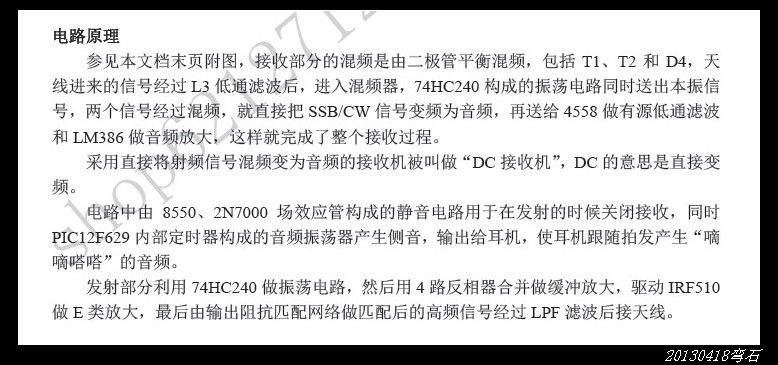

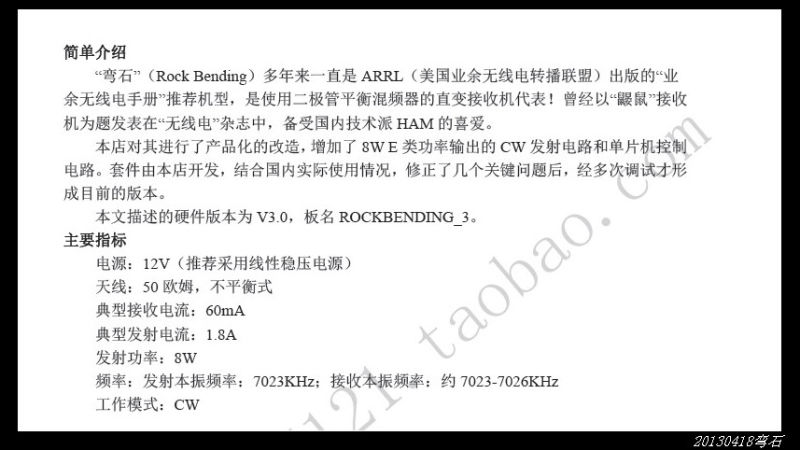

下图是收到的套件全部元器件:



20130419穷人穷玩 之 弯石套件01 - 20130419穷人穷玩 之 弯石套件20130419穷人穷玩 之 弯石套件02 - 20130419穷人穷玩 之 弯石套件20130419穷人穷玩 之 弯石套件03 - 20130419穷人穷玩 之 弯石套件20130419穷人穷玩 之 弯石套件04 - 20130419穷人穷玩 之 弯石套件20130419穷人穷玩 之 弯石套件05 - 20130419穷人穷玩 之 弯石套件20130419穷人穷玩 之 弯石套件06 - 20130419穷人穷玩 之 弯石套件20130419穷人穷玩 之 弯石套件07 - 20130419穷人穷玩 之 弯石套件

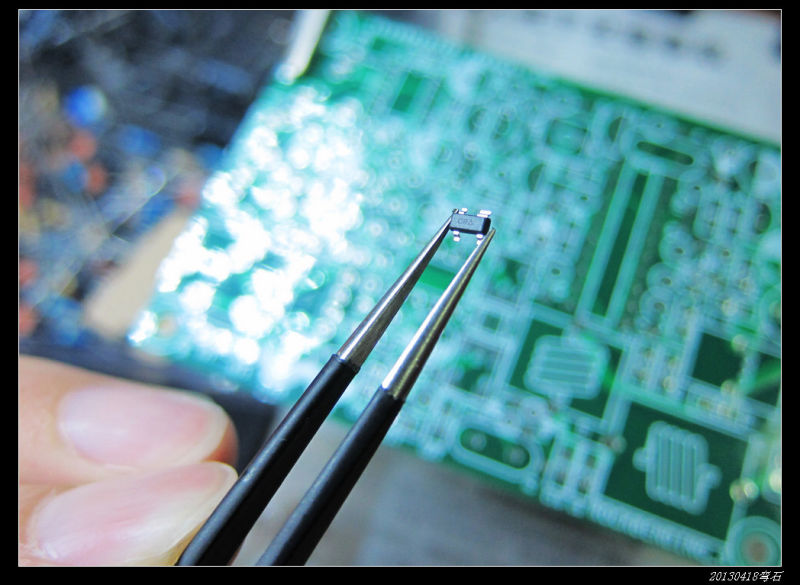

套件有三个贴片元件,如上图这个是最小的。

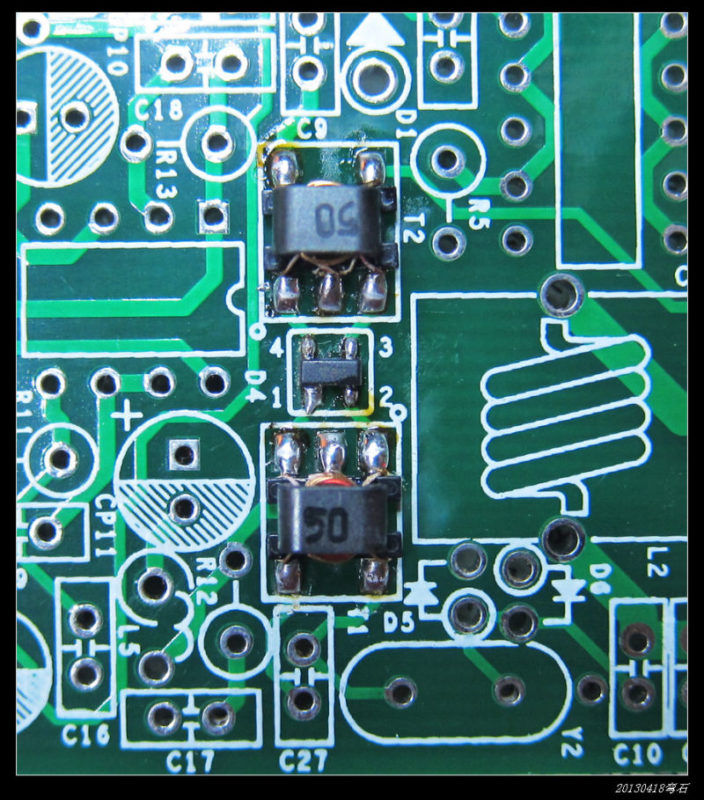

下图把三个贴片搞定。
只要温度够,松香合适,搞定几个贴片不是什么难事。
焊完后切记检查一下是否虚焊,测一下是否跟相连的覆铜孔导通即可。

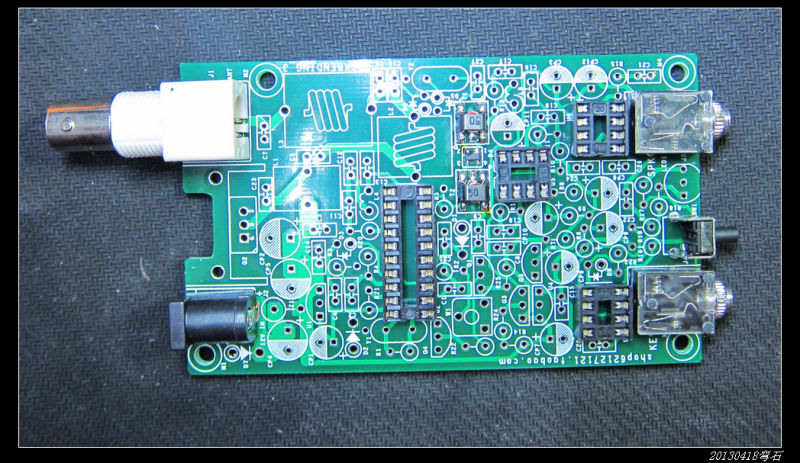

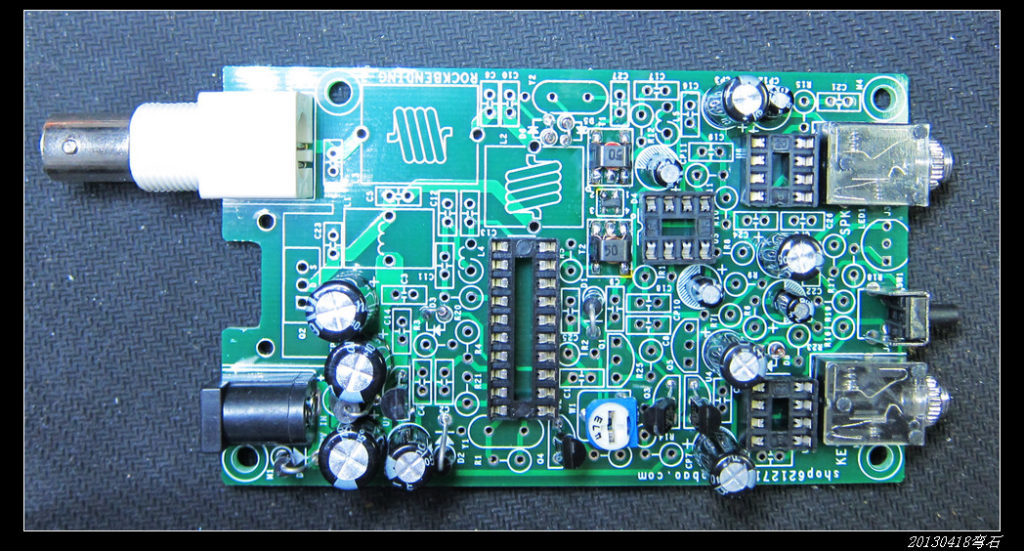

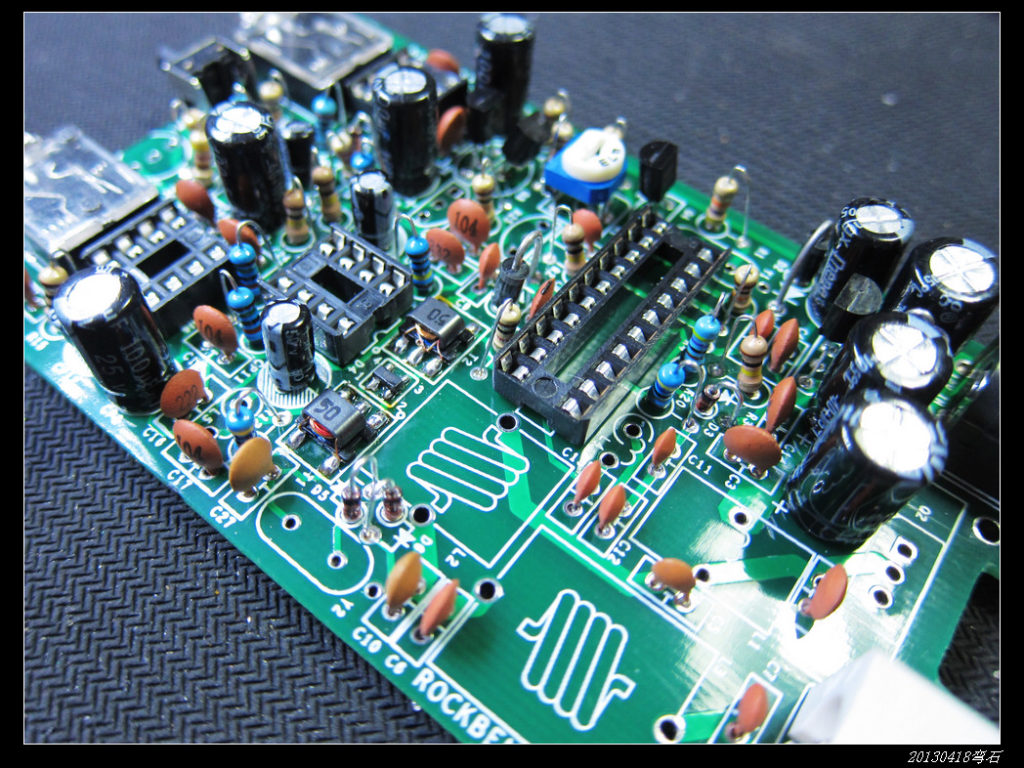

然后把几个大块件(芯片插座、射频接口、电源插座等)焊上去。

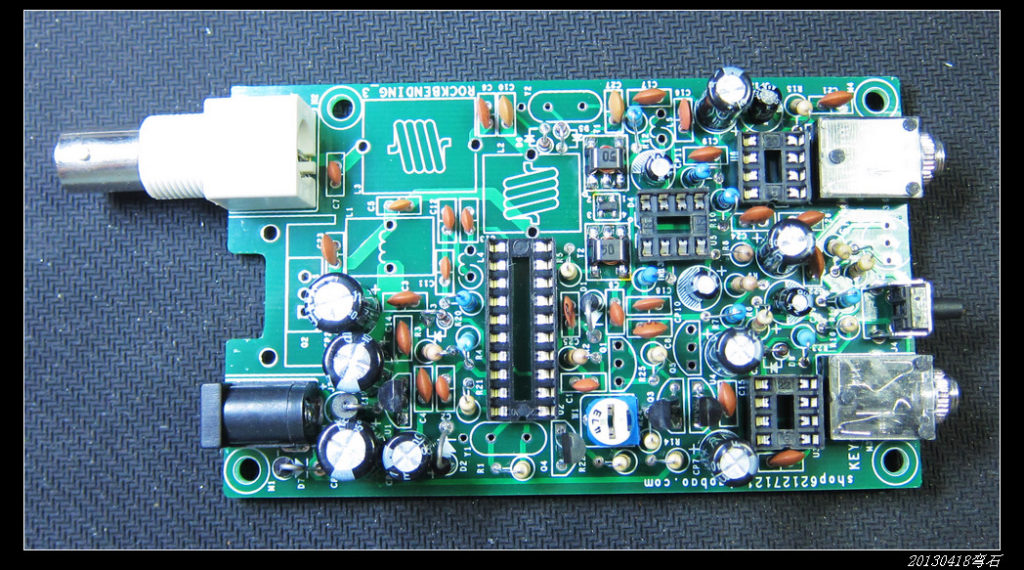

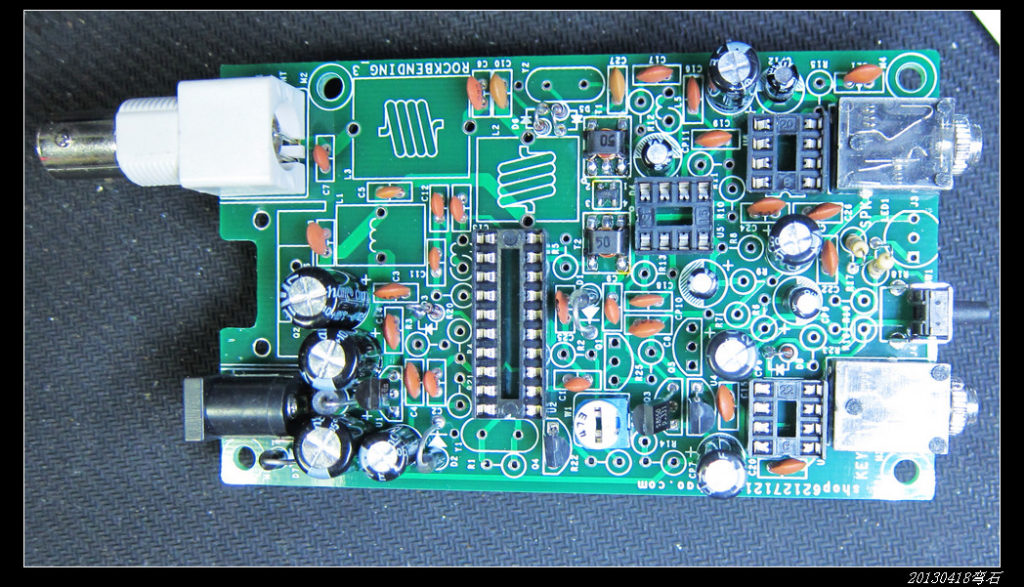

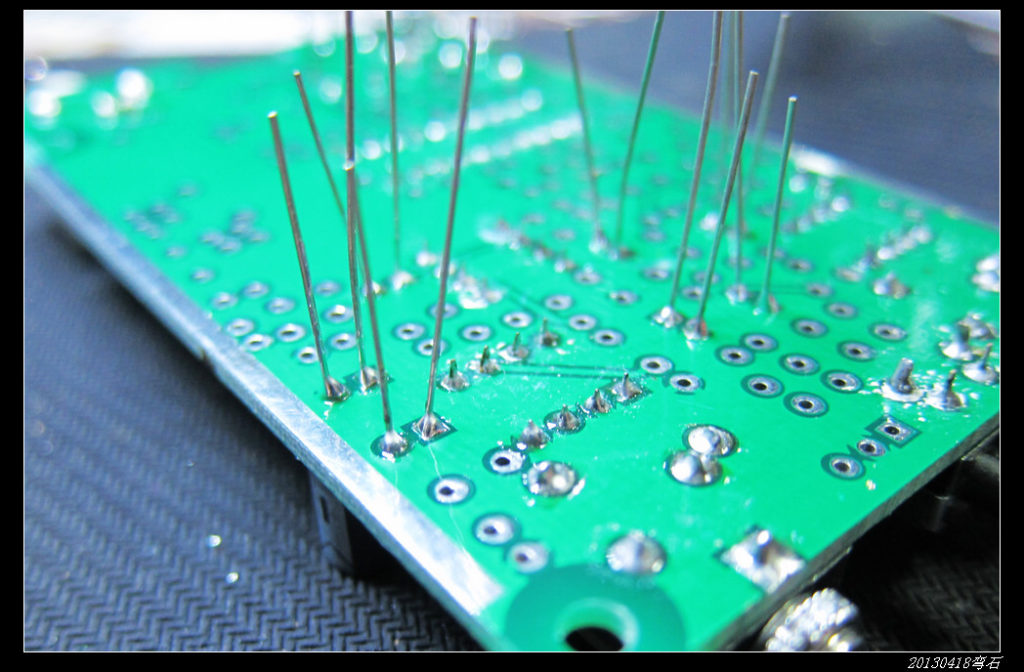

接着是焊电解电容、电阻、瓷片电容。

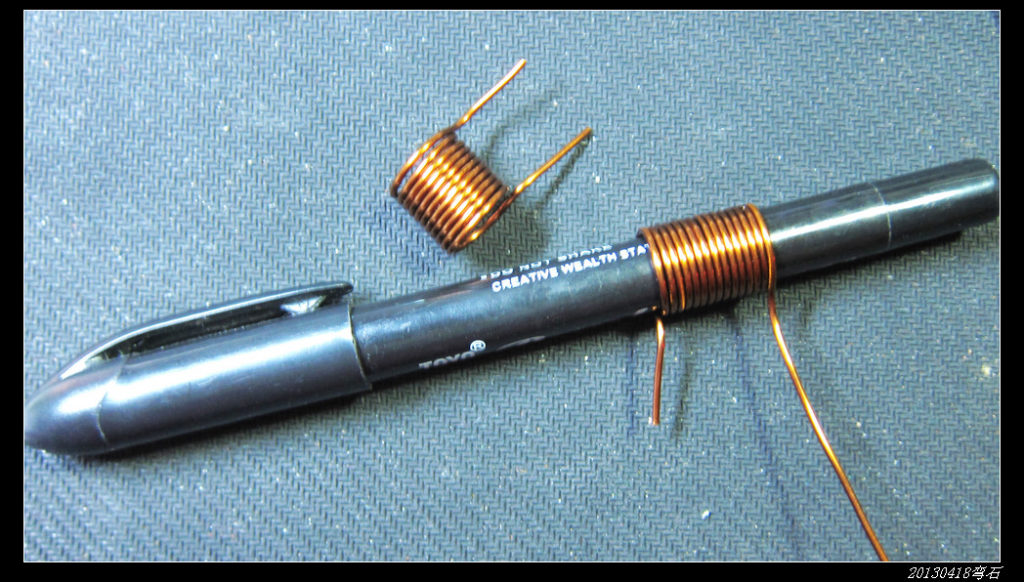

20130419穷人穷玩 之 弯石套件08 704x800 - 20130419穷人穷玩 之 弯石套件20130419穷人穷玩 之 弯石套件09 - 20130419穷人穷玩 之 弯石套件20130419穷人穷玩 之 弯石套件10 1024x551 - 20130419穷人穷玩 之 弯石套件20130419穷人穷玩 之 弯石套件11 1024x587 - 20130419穷人穷玩 之 弯石套件20130419穷人穷玩 之 弯石套件12 1024x570 - 20130419穷人穷玩 之 弯石套件20130419穷人穷玩 之 弯石套件13 1024x672 - 20130419穷人穷玩 之 弯石套件20130419穷人穷玩 之 弯石套件14 1024x768 - 20130419穷人穷玩 之 弯石套件20130419穷人穷玩 之 弯石套件15 1024x582 - 20130419穷人穷玩 之 弯石套件20130419穷人穷玩 之 弯石套件16 1024x587 - 20130419穷人穷玩 之 弯石套件20130419穷人穷玩 之 弯石套件17 1024x768 - 20130419穷人穷玩 之 弯石套件20130419穷人穷玩 之 弯石套件18 1024x768 - 20130419穷人穷玩 之 弯石套件20130419穷人穷玩 之 弯石套件19 1024x768 - 20130419穷人穷玩 之 弯石套件20130419穷人穷玩 之 弯石套件20 1024x768 - 20130419穷人穷玩 之 弯石套件

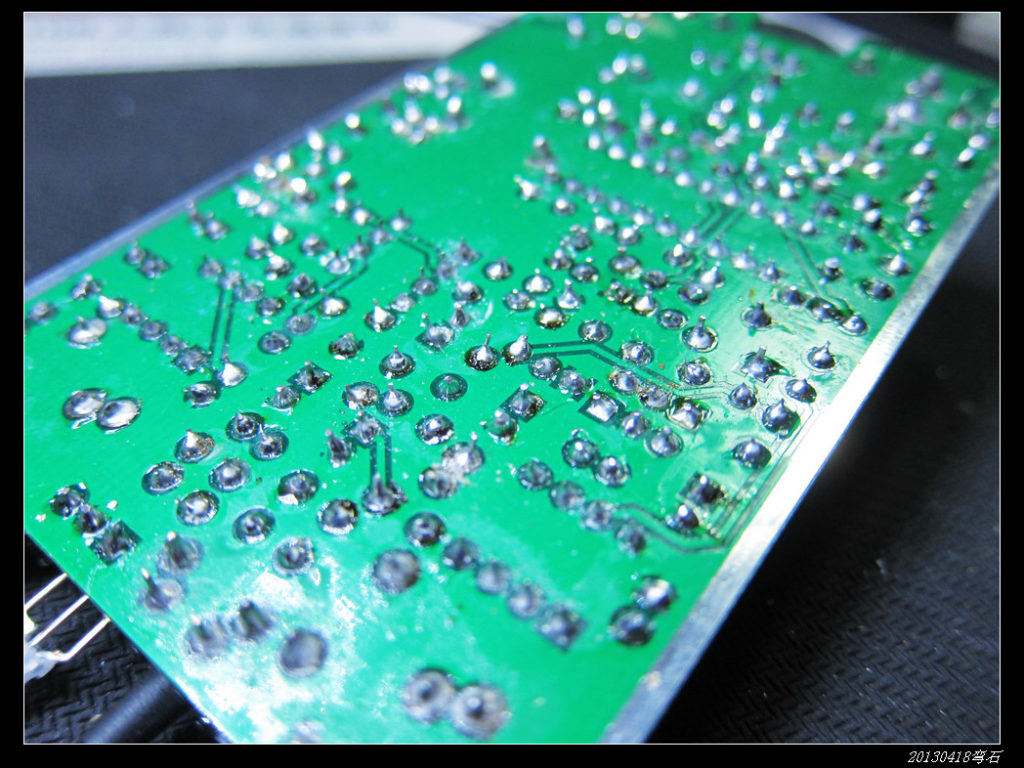

按部就班,焊接其实就是体力活。

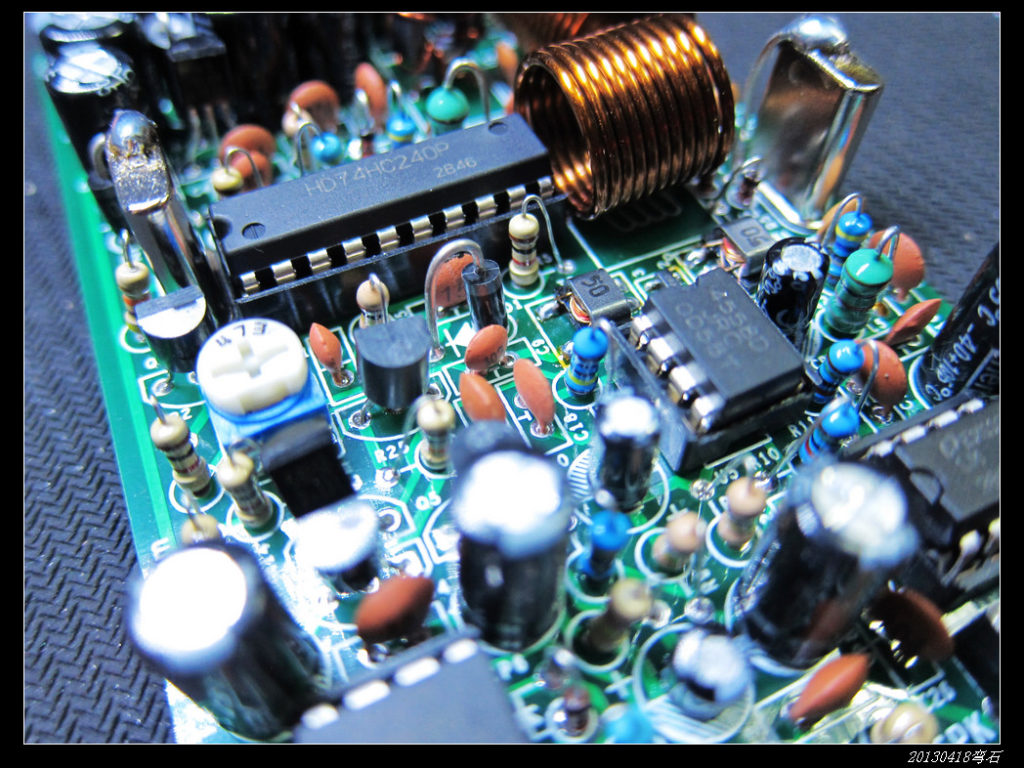

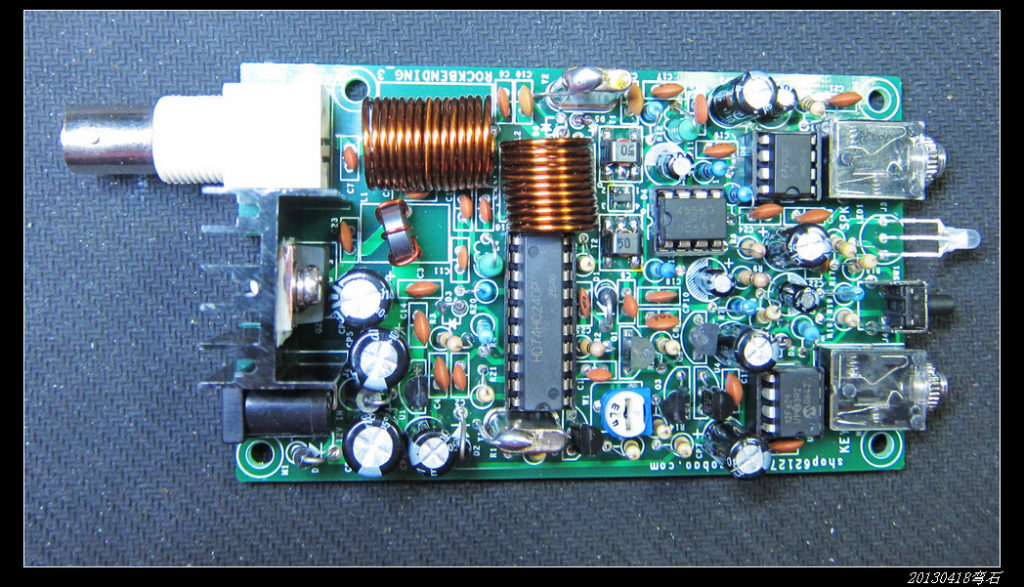

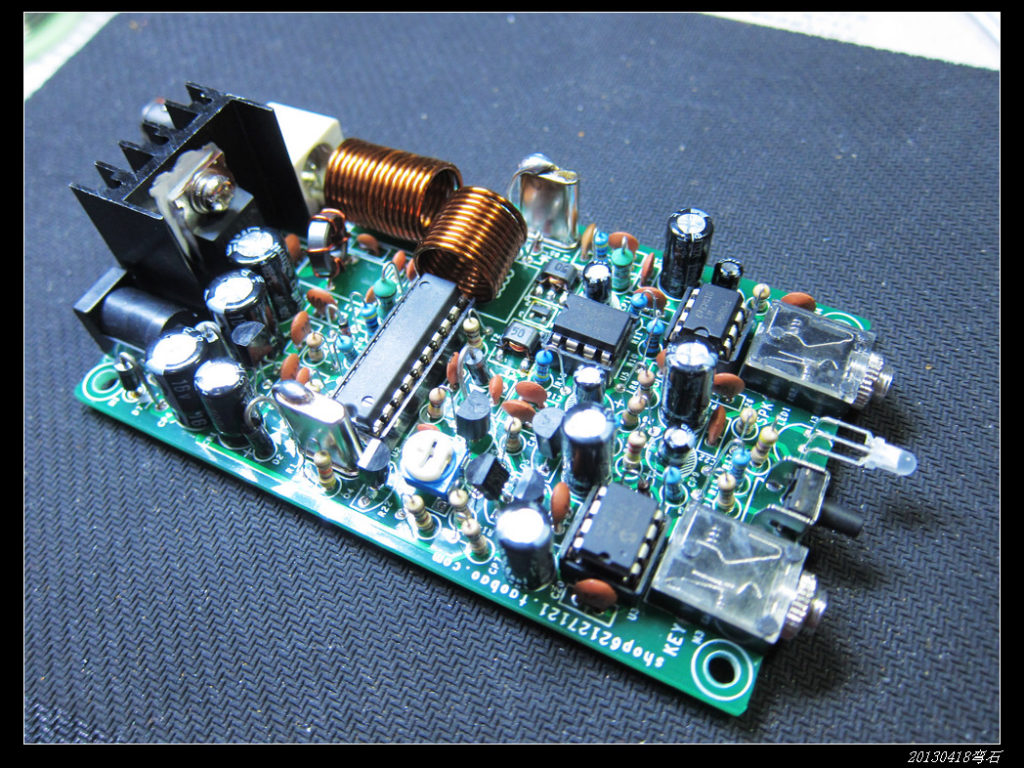

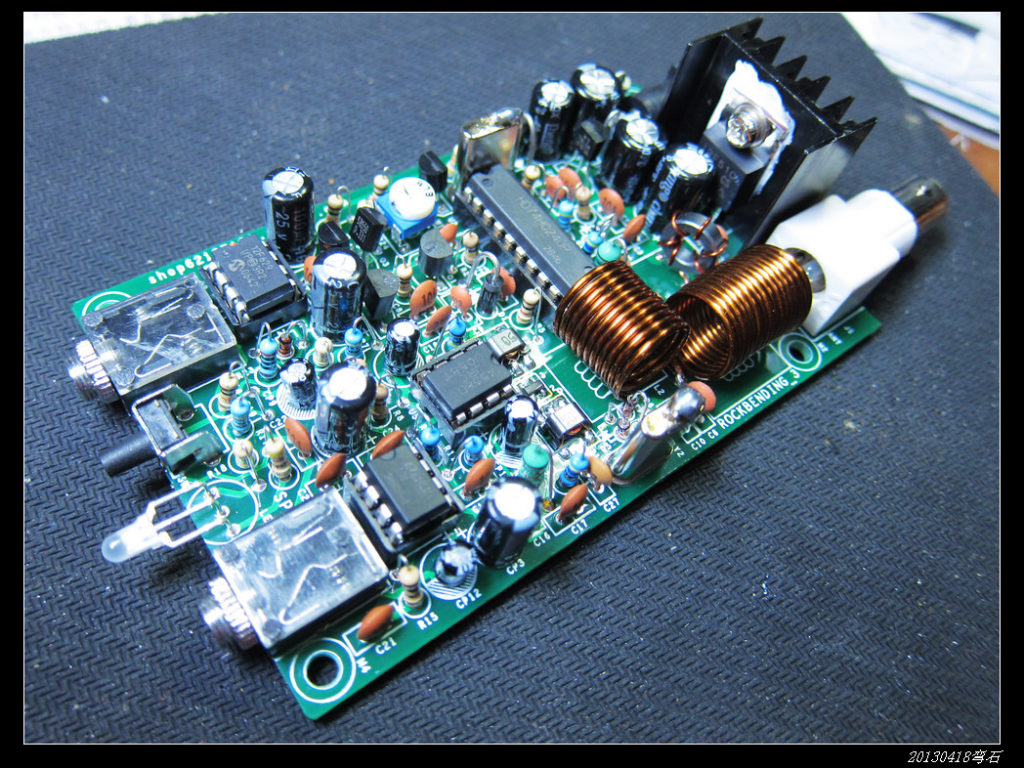

大功告成之后,把芯片插上去,
整个套件看起来是非常的赏心悦目。

先检查有没有低级错误,例如焊渣短路,碰接短路等等,
检查无误,假负载接上,通电吧!
可是惊喜并没有出现!

问题是:无发射!发报时整机电流才0.18A。
同时集成块74HC240烫手,
但是自动发报部分工作正常,接电键可以听到侧音,也可以自动cqcq de。。。。。
看来问题在发射部分。
接着就郁闷地折腾了好几天!



20130419穷人穷玩 之 弯石套件21 1024x580 - 20130419穷人穷玩 之 弯石套件



求教套件卖家,告知怀疑74HC240坏。

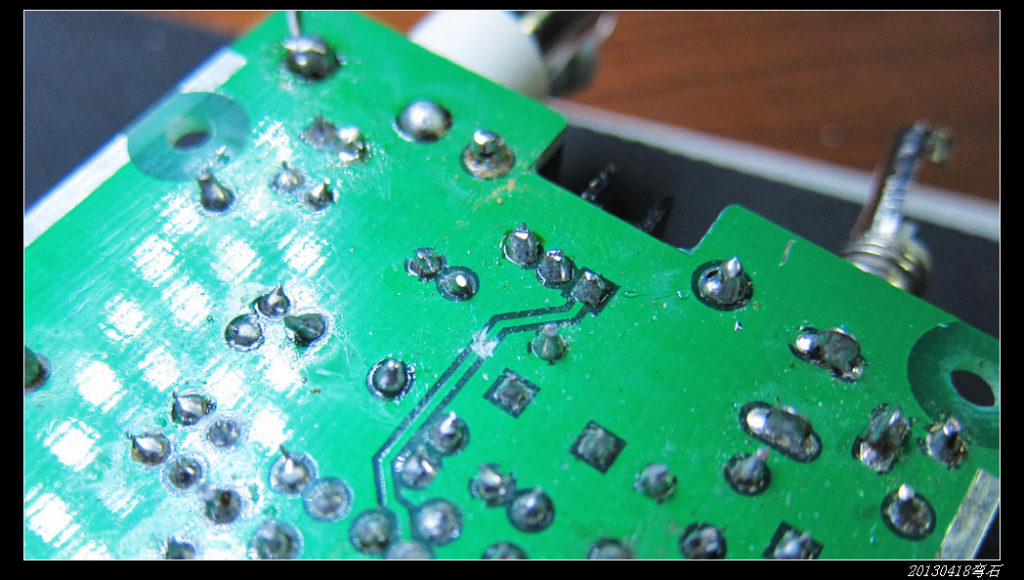

如上图,断开74HC240输出给IRF510发射管的信号,
发现故障依旧,240仍然烫手,给240供电的7808稳压管也是十分烫手,
测其输出电压,在通电后电压由8v缓慢上升,到9.5v左右。
把7808拆下来,单独检测它,输入12v,输出稳定在7.94v,说明7808是正常的。
于是断定74HC240已损坏。

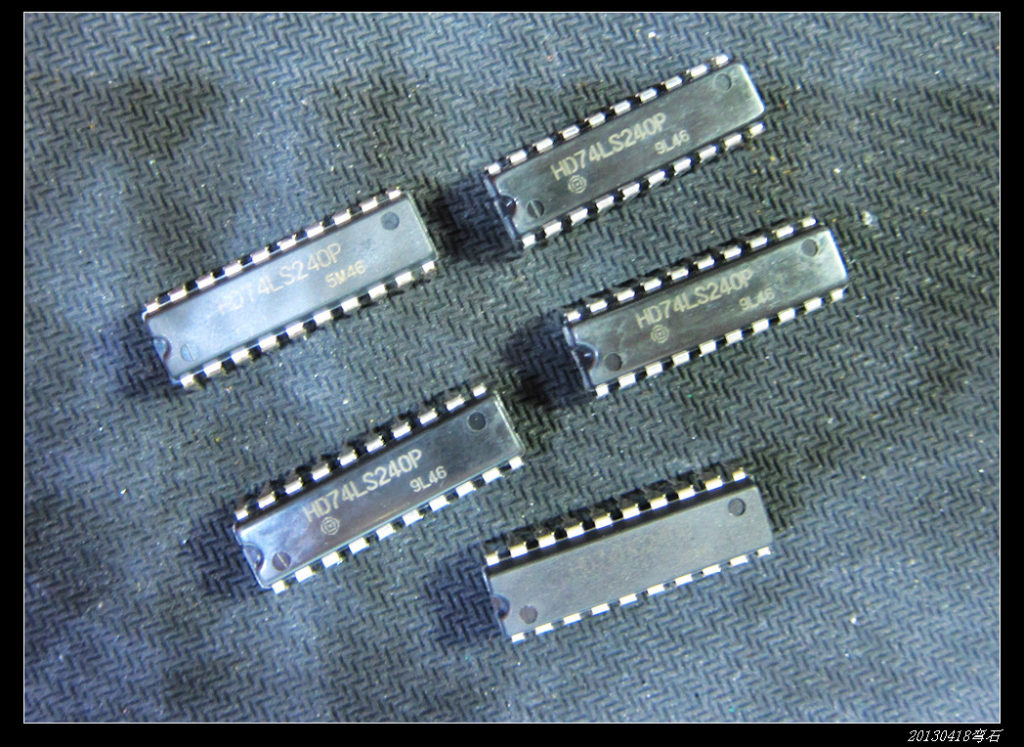

于是乎特地跑去民族路购得四块74HC240,如下图:



20130419穷人穷玩 之 弯石套件22 1024x747 - 20130419穷人穷玩 之 弯石套件



74HC240回来了,赶紧换上,
但是弯石并没有给好脸色,依然无发射!发报时整机电流更小了,才60~70mA。
不过症状有所变化:74HC240集成块不发热了,给它供电的7808小稳压管却奇烫无比,
才通电短短几秒钟,就已经可以把手指烫出小泡泡!赶紧断电。
再次拆下7808检测,发现它还是正常的。
最后怀疑发射管IRF510坏,拆下来检测,管子已经全部短路!!
郁闷!
不过也看到曙光了。

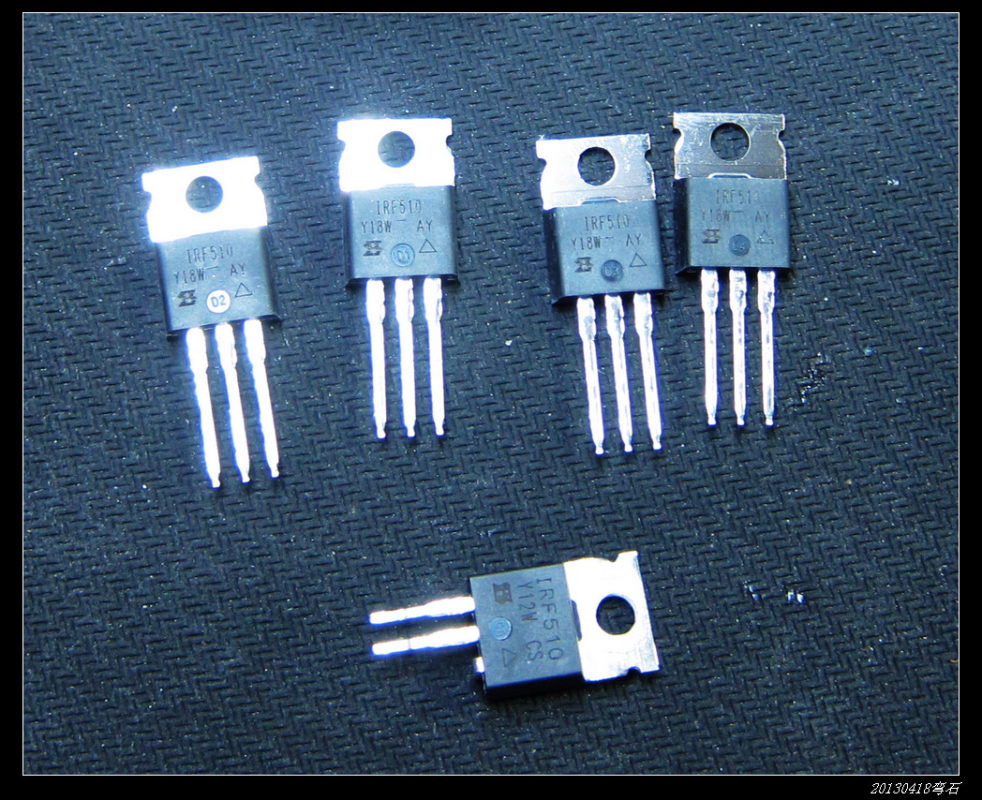

民族路买不到510,于是上网淘得四块,隔天即收到:



20130419穷人穷玩 之 弯石套件23 982x800 - 20130419穷人穷玩 之 弯石套件



满怀期望,换上新IRF510,
但是新管子换下去之后,还是没有惊喜出现!
7808还是那么地烫手。
于是把510焊下来检测,
PCB上的510位置的焊盘都已经给烫得溶溶烂烂了。
510是正常的,没有坏。
陷入极度郁闷之中!都换过了,还不行!

求教卖家,也觉得匪夷所思!
不过他建议我示波器检测一下输出波形,看电路是否起振!
这时才醒悟,早就该上示波器呀!
放着好用的仪器不用,浪费啊!

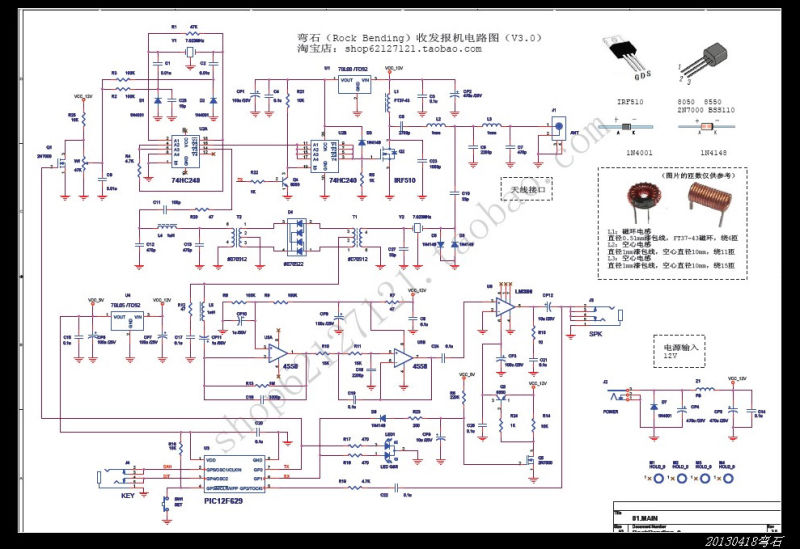

按电路原理,如果74HC240有波形输出,则问题应在发射管,
如果74HC240没输出,那74HC240本身就有问题了。

于是乎,赶紧调好示波器进行检测。
74HC240没有波形输出!
陷入极度郁闷之中,新买的也是坏的?
还有三块,继续换!
换到最后一块,居然可以了!

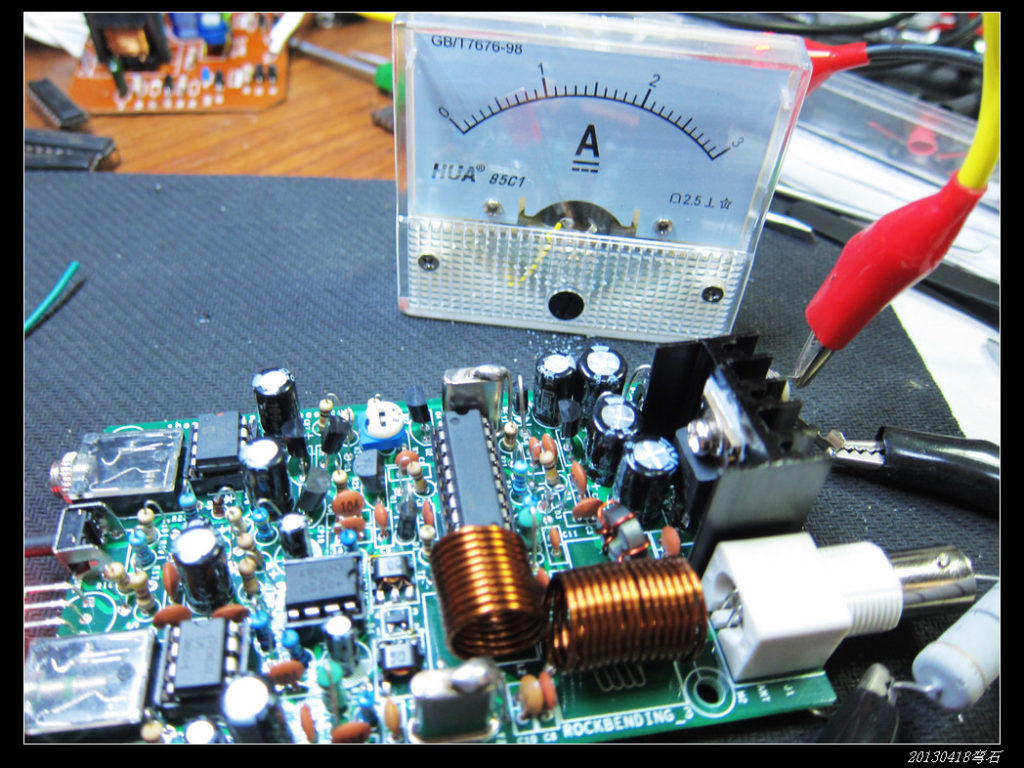

发报电流上来了,可以达到1A以上(如下图),

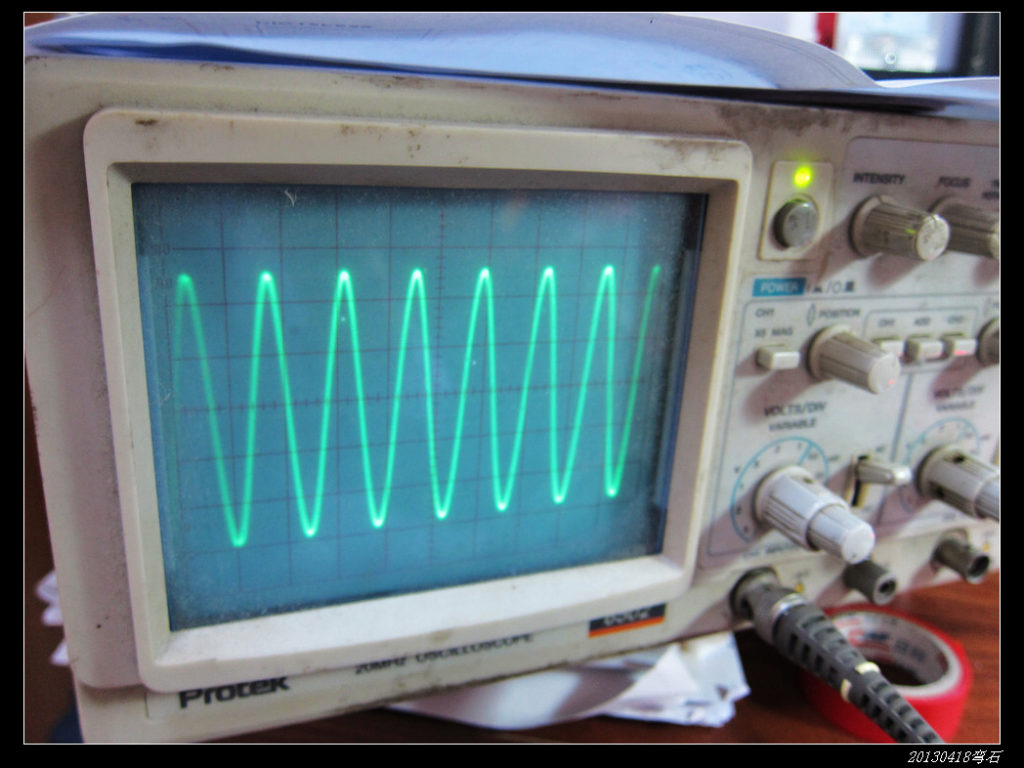

74HC240输出波形看到了,峰值在5v左右,
测IRF510的输出,波形也有了,峰值在25v左右。
哦耶!
这回太高兴了,又给假负载烫了一回。



20130419穷人穷玩 之 弯石套件24 1024x768 - 20130419穷人穷玩 之 弯石套件20130419穷人穷玩 之 弯石套件25 1024x768 - 20130419穷人穷玩 之 弯石套件



按照目前的状态,发射功率估计在5~6W之间,并没有达到最佳的8W。
不过可以玩了,QRP刚好,先不折腾啦。
接下来就是要给弯石穿个外衣,

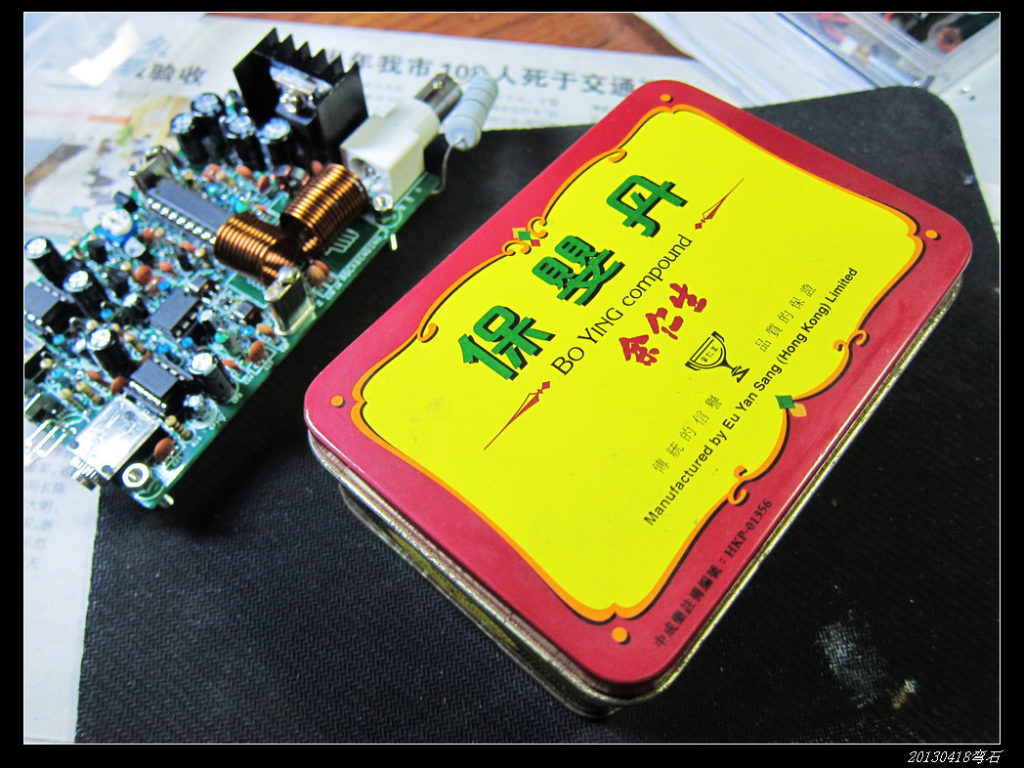

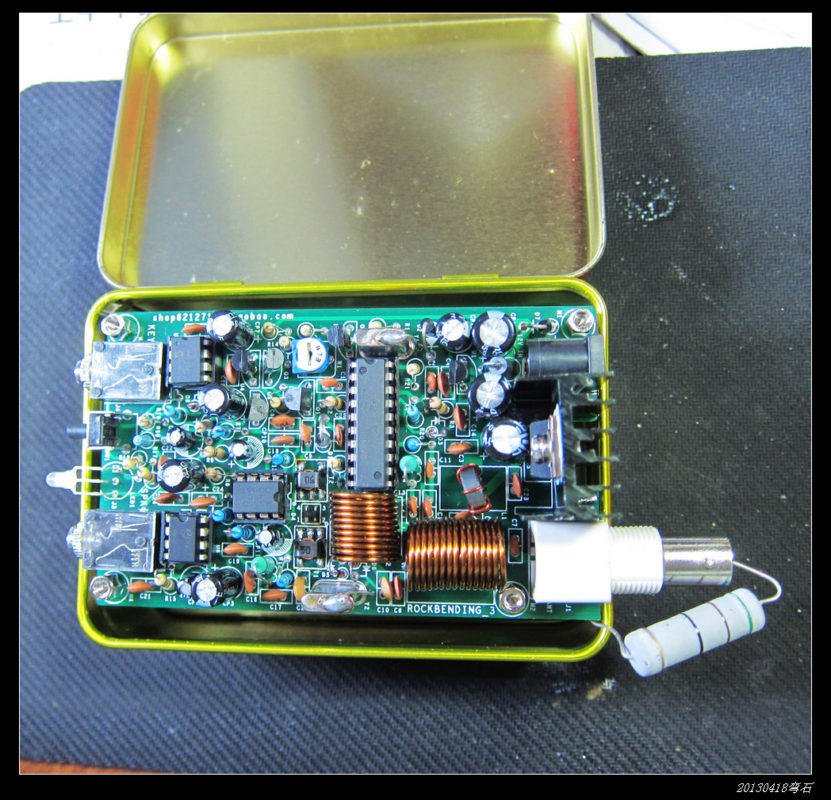

如下图,保婴丹的铁盒子简直天衣无缝!



20130419穷人穷玩 之 弯石套件26 1024x768 - 20130419穷人穷玩 之 弯石套件20130419穷人穷玩 之 弯石套件27 831x800 - 20130419穷人穷玩 之 弯石套件



总结一下:
1、有示波器的要提前上,好的检测手段可以事半功倍。
2、推断:RFI510应该是最先坏掉的,导致新买的74HC240插上后也给损坏了。
3、DIY=折腾。
4、折腾=学习,由于不太顺利的折腾过程,反而学到了更多的东西,强迫自己去分析电路。




===========================================================================


20130605补记,今天折腾了以下几件事:

1、增加了个小喇叭,这样没有耳机的时候也可以出声,喇叭带开关,不过喇叭声音还是太小,成摆设了。
2、改了CP9电解电容的容量,由原来的10uF改为22uF,这样收、发转换速度没那么快,
     从而在发送的间隔不会老是很快就转换成接收,因为在转换的时候还是有不小冲击电流声。
3、LM386的5脚输出电容由10uF改为220uF,声音感觉好听了一点点。
4、在LM386的1、8脚串联了个10uF的点解电容和电位器,可以调节增益,效果还是有的,只是电位器阻        值很低的时候会自激。




===========================================================================

20130622,休假一周,回老家,在屋顶架设PAC-12天线,
                    用弯石通联最远到温州,直线距离七百多公里,还有广西柳州,六百多公里。

                    不过玩QRP最惨的就是听得到人家,却叫不到人家。
                    听到北京、日本的信号都比较强,但可怜自己微弱的声音叫不上他们。
