20130331,使用 一年半的创尔特热水器歇菜了,试维修之。

症状是完全没反应,不点火。

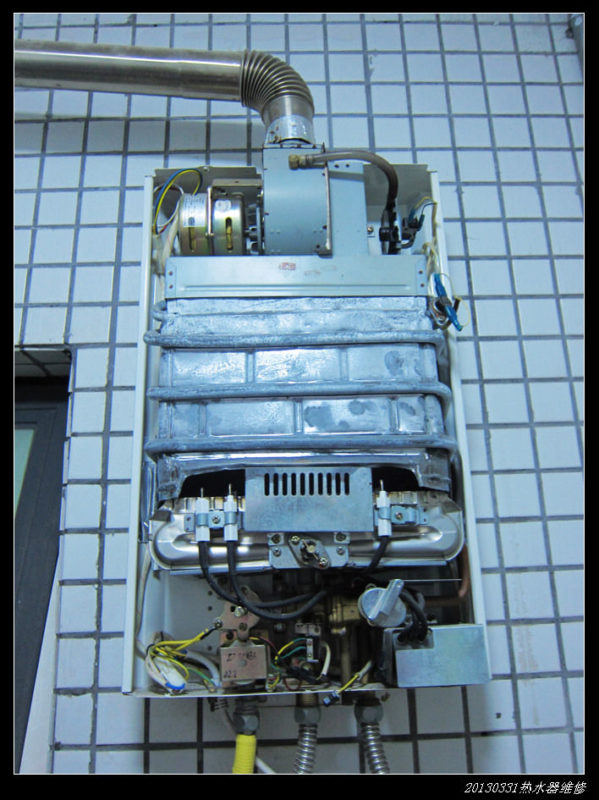

打开机壳,没发现明显异常之处。

20130331燃气热水器维修01 599x800 - 20130331燃气热水器维修

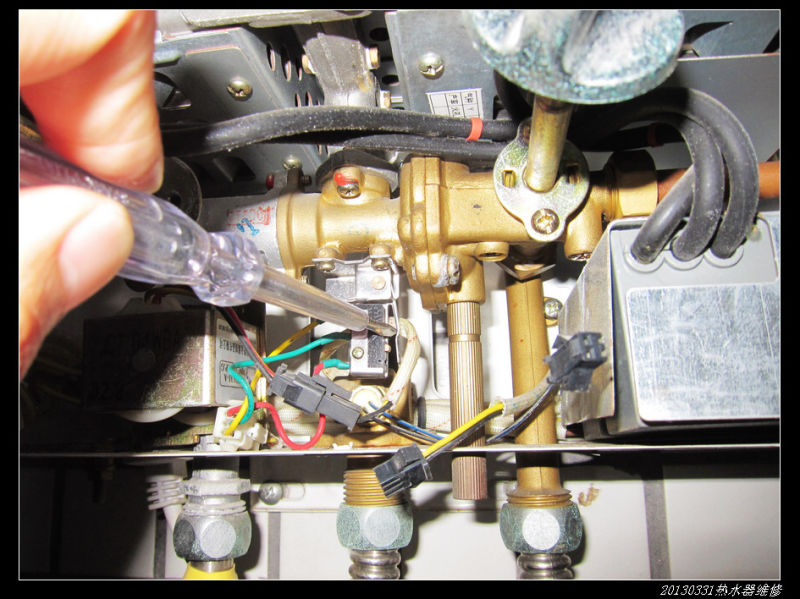

整个机子仅有唯一一个开关,试着随便鼓捣一下 ,
发现顶住这个开关之后热水器居然可以点火并正常工作!

20130331燃气热水器维修02 - 20130331燃气热水器维修





于是乎拍了几张照片,到坛子里求教,很快就收到回复。

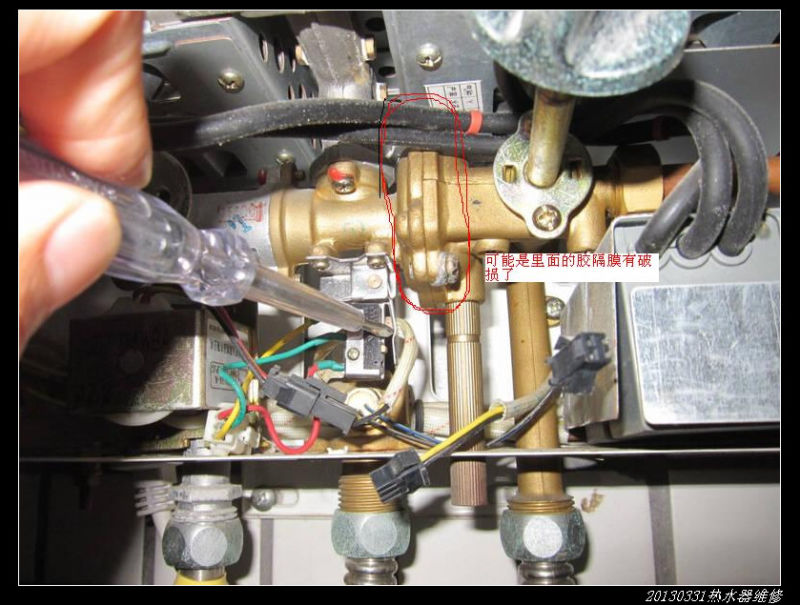

如下图,疑问兄立马指出了问题所在:

20130331燃气热水器维修03 - 20130331燃气热水器维修

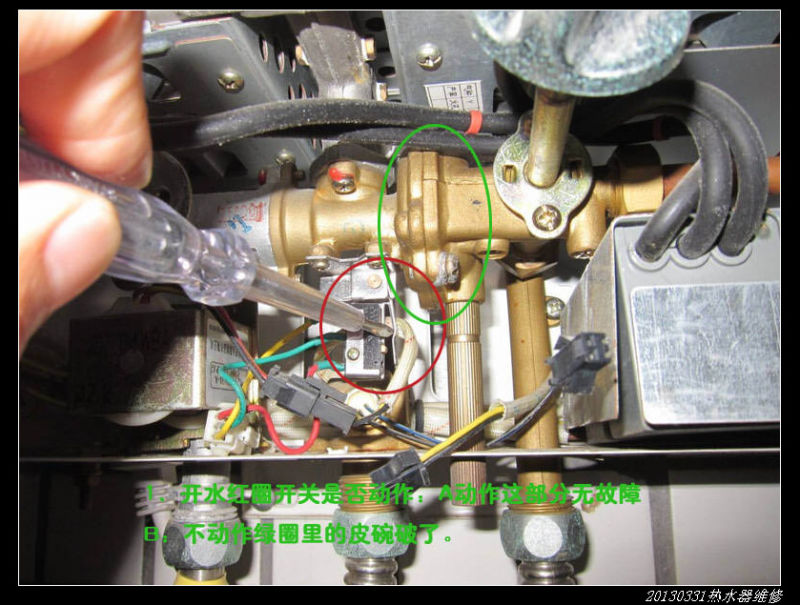

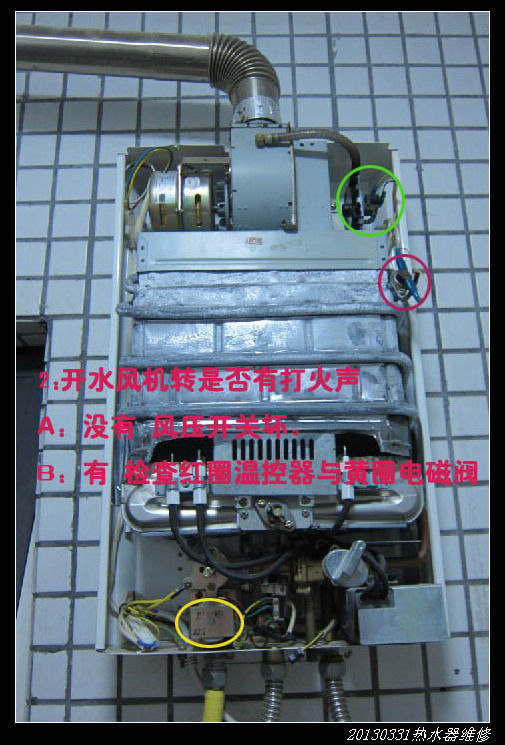

同时柔软兄也更加详尽地介绍了热水器可能出现的故障(以下两图):

20130331燃气热水器维修04 - 20130331燃气热水器维修20130331燃气热水器维修05 - 20130331燃气热水器维修





另外,78621前辈也曾经碰到过这种故障,并做了详细的维修记录和原理普及,
详见
非常感谢几位前辈的指点,顿时对于热水器的原理了然于胸。

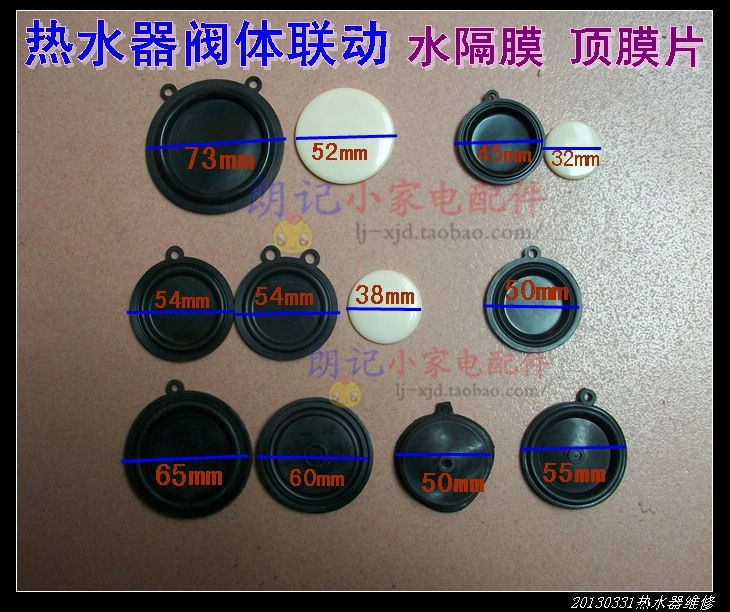

于是上网寻觅水汽联动隔膜,发现型号还不少,如下图,价格也不贵,2元左右。
看来必须先把旧的隔膜拆出来才行, 否则不知道大小。
而且还得多买几个放着,好用个十年八年的。

20130331燃气热水器维修06 - 20130331燃气热水器维修



于是用东西顶着那个小开关,临时应急用,让全家人都先冲完凉。
然后就开始动手了。

可是,一动手才发现,主要矛盾转移了!
水汽联动阀壳体有四颗螺丝,俺仅仅只能拧开其中靠外的一颗,
其余三颗,用尽所有的方法,它根本就纹丝不动!

现在的主要问题居然变成:打不开水汽联动阀的螺丝!

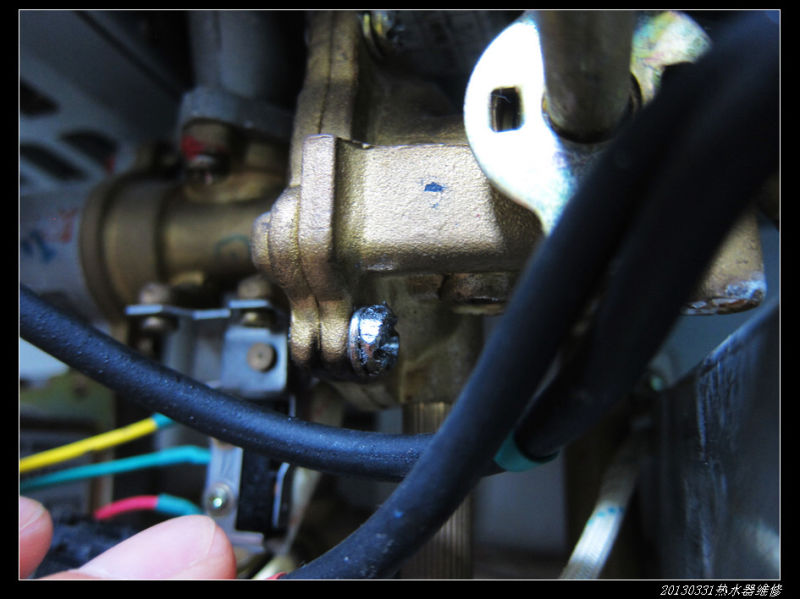

如下图,这颗螺丝已经被拧的滑牙了,还是没有动摇的意思。
不是俺工具不够好,也不是方法不对,
火烧,WD40什么的都试过了,还是不行。
这靠外面好操作的都拧不开,更不用说靠里面的两个螺丝了。
极度郁闷!



20130331燃气热水器维修07 - 20130331燃气热水器维修



无奈只得放弃。
垫高枕头想解决方法,
微动开关无非是检测水流,为控制器提供点火的先决条件:水已到位,现在可以点火了!
实测微动开关断开时,控制线为高电平(+5v),闭合时则是对地短路,变成低电平。
那么,我们在入水口再增设一个水流探头,形成水流信号,
再送给原微动开关所连接的控制板不就可以了么。
看来关键是得找个水流控制器,再加个继电器模块就可以了,于是乎安心地睡着了。

第二天早上,到万能的X宝搜寻,居然有新发现!
原来有成品,直接替换即可!
也不需要什么继电器模块了,直接替换掉原来的水汽联动阀。
看来遇到同样问题的还不少啊。
欣喜若狂!



20130331燃气热水器维修08 - 20130331燃气热水器维修

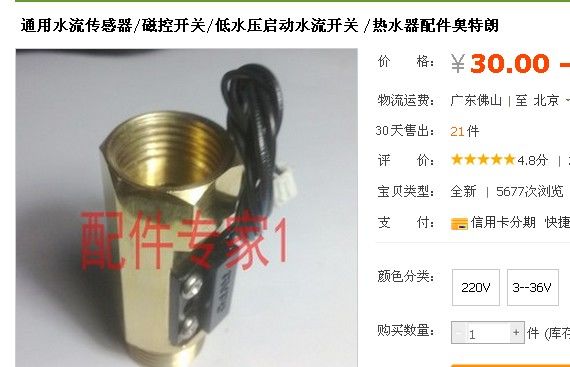

如图所示,选3-35v那种,网购含邮费38元,隔日即到手:

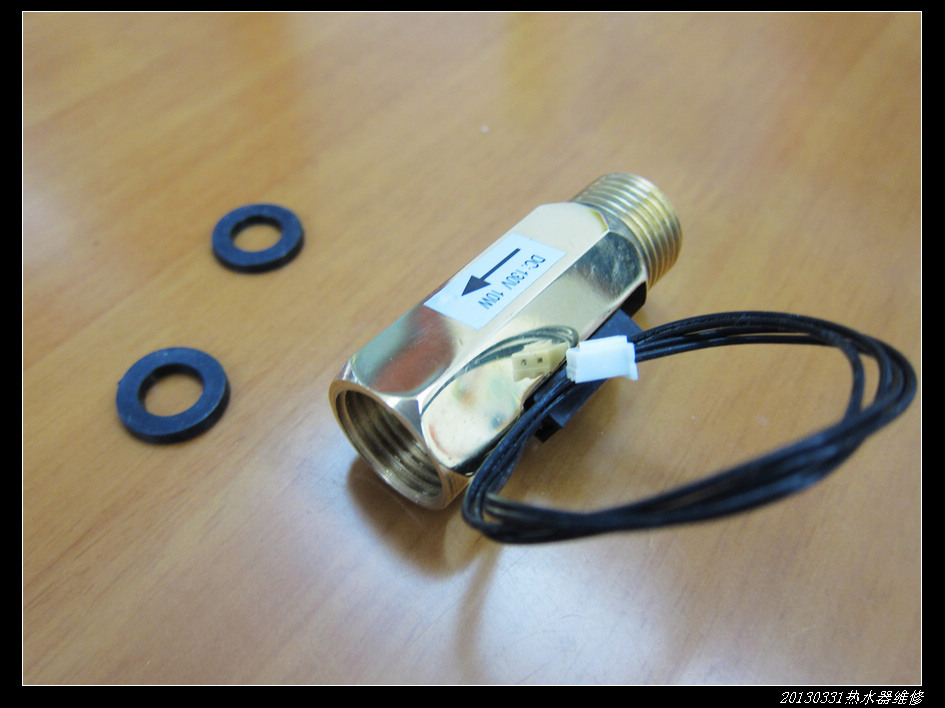

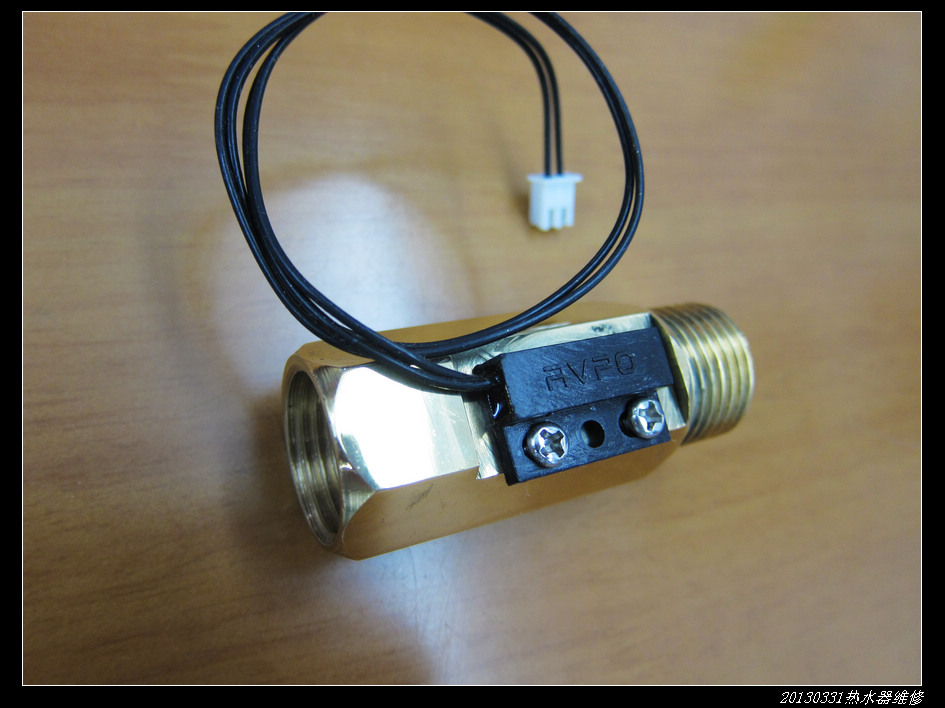

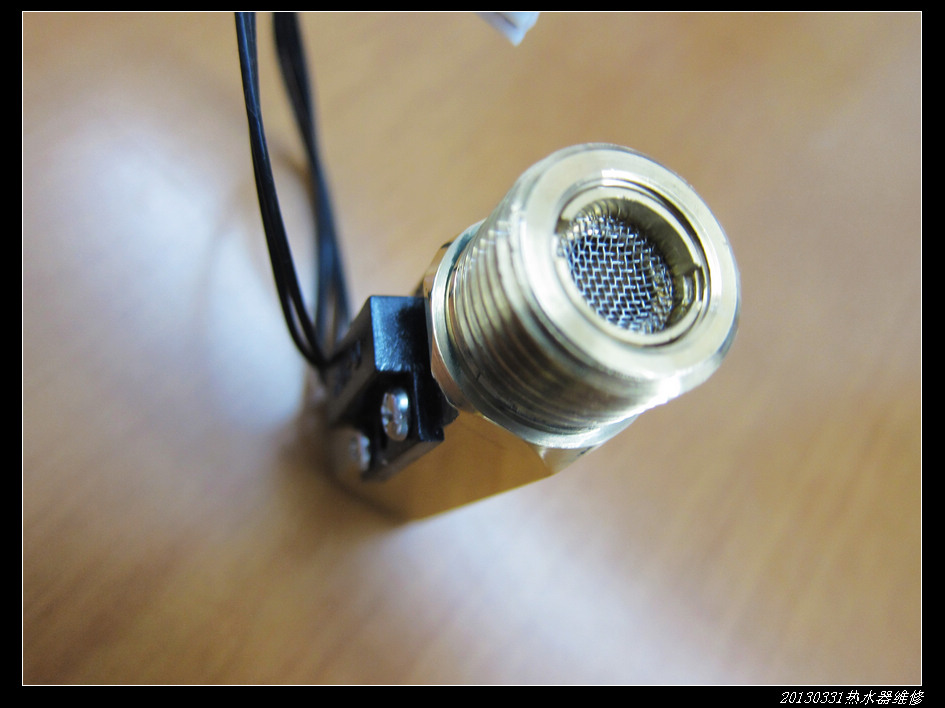

20130331燃气热水器维修09 - 20130331燃气热水器维修20130331燃气热水器维修10 - 20130331燃气热水器维修20130331燃气热水器维修11 - 20130331燃气热水器维修



这个东东管道里面其实就是一个上下活动的珠子,
水流通过时把珠子顶起来,输出线导通(短路),
水流停止时,珠子受重力下落,输出线断路。
俺怀疑其实就是磁铁+干簧管?!

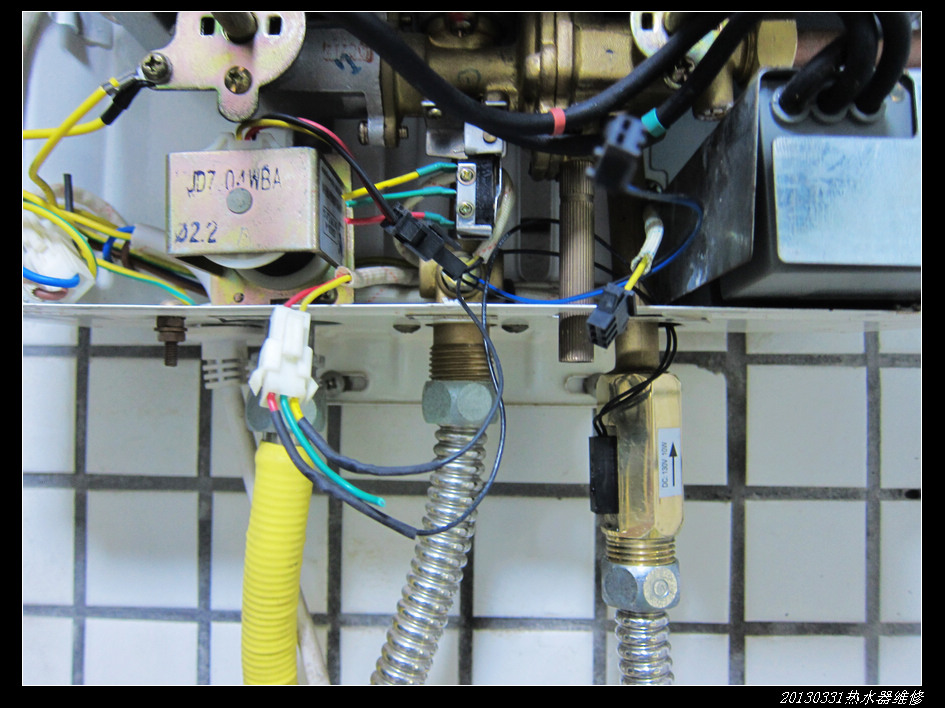

赶紧装上去,如下图:

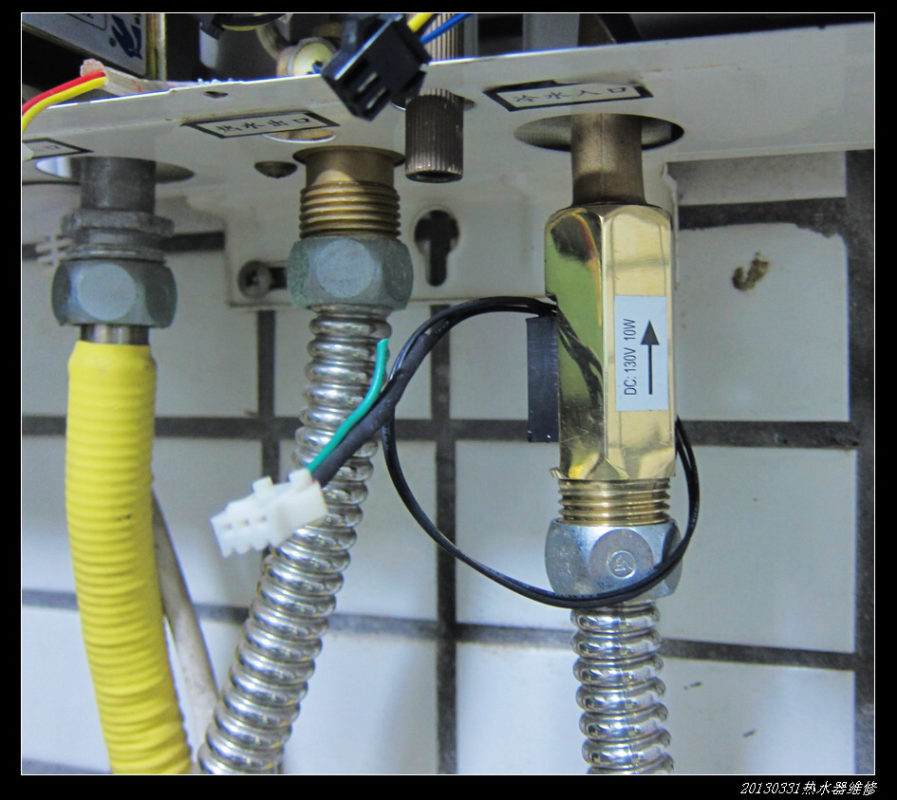

20130331燃气热水器维修12 897x800 - 20130331燃气热水器维修20130331燃气热水器维修13 - 20130331燃气热水器维修



最终装好的效果如上图。

因为两根输出线的作用就是把控制线给短路了,
所以两根线可以随便接,并不需要区分。
另外,原机子水汽联动阀微动开关的绿色线其实是悬空的,无作用。

至此,热水器维修完毕。
每次打开花洒的时候,可以听见水流开关里面珠子向上顶到头的撞击声,
说明水流还是比较急的。
虽然在入水口加了个东东,
但实际冲凉,并未发现水压、水量有降低的感觉。





==================
20131002重要补充:
     用了半年的水流传感器,最终还是不能代替原装的水汽联动阀!
     当水汽联动阀里面的橡皮碗裂缝更大的时候,即使安装了这个水流传感器,热水器还是不能正常工作。
     问题表现在:虽点火正常,但不能控制燃气的正常供应,导致燃气流量小,从而水温偏低。
     最终报修,维修师傅给换上了一个正常的橡皮碗,把我加装的水流传感器拆掉,一切恢复正常!
