用了将近5年的主机(台式机)电源没动静了—-即三无!

经过临时抱佛脚的学习,决定整好它。

拆开电源发现有明显损坏的元件:第二整流部分几乎全部元件损坏,两个快速恢复整流二极管RF157(耐压1000v)击穿,两个2.2μ400v电解爆壳已断路,另保险丝断。无其他外观异常元件。

该部分电路独立一小块板,两粒螺丝固定于开关管的大散热器侧!推测为过热引起元件击穿;保险丝既断,应无其他损毁。

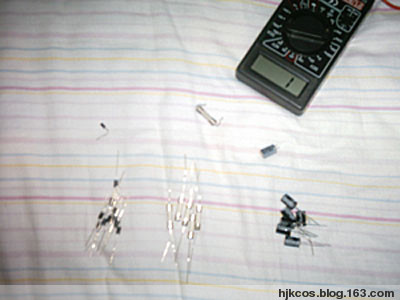

好不容易等到周末才去广州赛格,购得全部元器件,并买多几个备用。如下图:

(没有能拍照的好相机,痛苦啊!)



20090413穷人穷修 之 第一次修开关电源1 - 20090413穷人穷修 之 第一次修开关电源

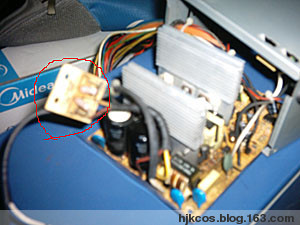

下图红框内的小板就是第二整流板(旧元件已拆)。三下五除二,全部新元件即焊好,检查无误,通电,短接14绿色线与黑色地,风扇转了,嘻嘻!各输出端电压居然正常哦!再通电几分钟,亦无惊骇事件发生,嘻嘻。 20090413穷人穷修 之 第一次修开关电源2 - 20090413穷人穷修 之 第一次修开关电源



之后顺路清理了下主板灰尘,插上主板20针电源、硬盘电源等,试开机,CPU风扇转,却不开机,硬盘亦不转!

再测输出电压,正常!遂极度郁闷,极度灰心!百思不得其解。

忽然发现主板一空荡荡的白色四方插座,方幡然醒悟!忘记插CPU特供电源了!!!!!

顿时如释重负、羞愧难当!

RF157每个0.2元,共两个,

2.2μ400v电解每个1元,共两个,

5A250v保险丝每个1元,共一个,

总共花费3.4元即救回一电源,再用三两年应该不成问题吧!

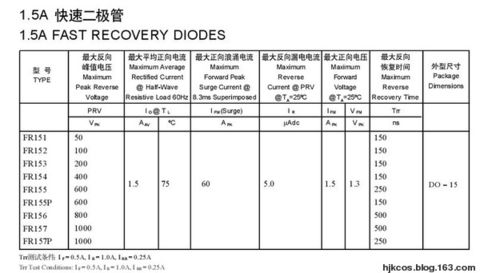

补充RF157datasheet:

20090413穷人穷修 之 第一次修开关电源3 - 20090413穷人穷修 之 第一次修开关电源
