历经周折,海燕凯歌终于到手!

记录开箱过程,是以纪念。

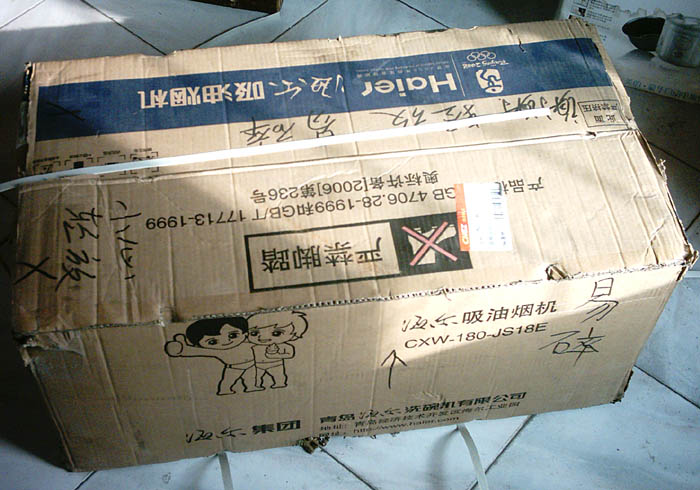

这个箱子比上次葵花那个更大,重量更重:

20090221穷人穷烧 之 海燕凯歌到手1 - 20090221穷人穷烧 之 海燕凯歌到手

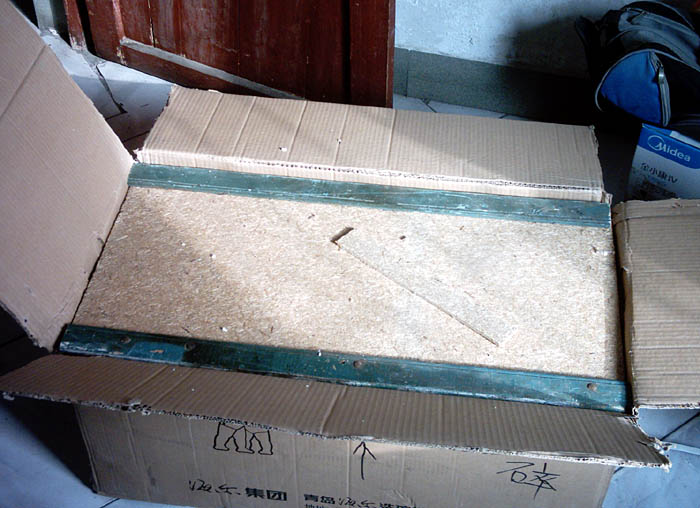

迫不及待,赶紧剪开包装绳,揭开庐山真面目:

20090221穷人穷烧 之 海燕凯歌到手2 - 20090221穷人穷烧 之 海燕凯歌到手

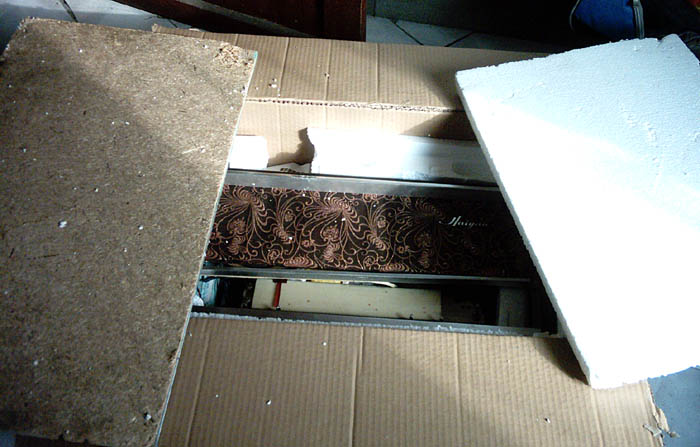

一开箱,最外层是一大木板保护,接着是整块的软泡沫塑料,箱子六个面皆如此:

20090221穷人穷烧 之 海燕凯歌到手3 - 20090221穷人穷烧 之 海燕凯歌到手

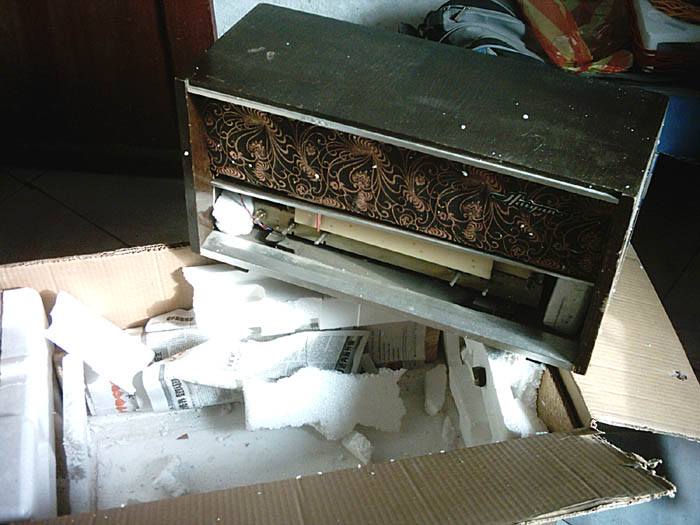

终于水落石出,出水海燕是也:

刻度板呢?

20090221穷人穷烧 之 海燕凯歌到手4 - 20090221穷人穷烧 之 海燕凯歌到手

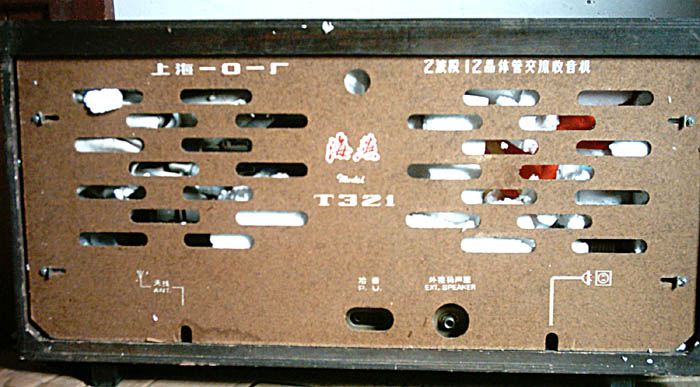

再看背面,发现机壳里面大有乾坤啊:

不仅塞满泡沫,而且凯歌4B15-A正是在里面,另外还有意外收获哦!

20090221穷人穷烧 之 海燕凯歌到手5 - 20090221穷人穷烧 之 海燕凯歌到手

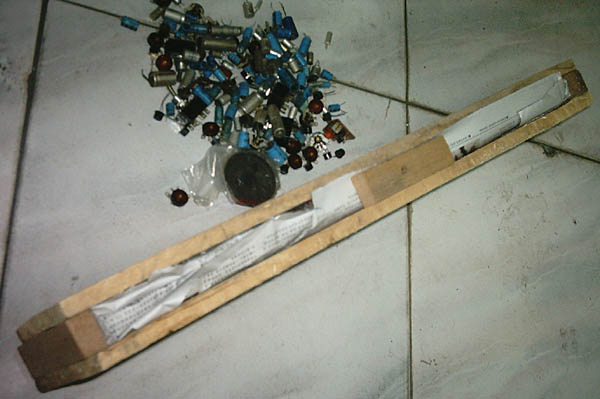

意外收获就是一堆的老元器件,有黑草帽三极管二十余只,老开关6个,小电位器二十余个,旧电容若干。

原来刻度板也另有特殊保护:

20090221穷人穷烧 之 海燕凯歌到手6 - 20090221穷人穷烧 之 海燕凯歌到手

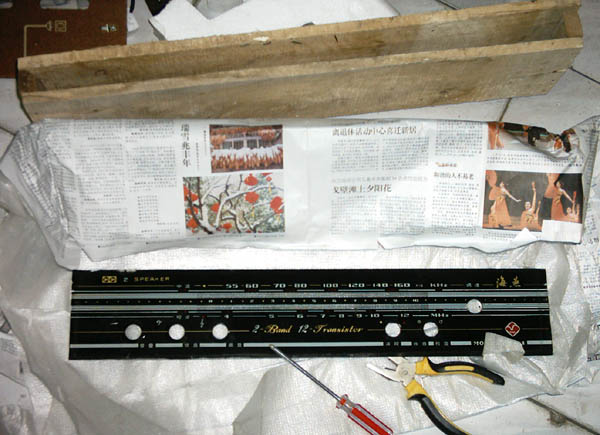

拆这个小木匣也颇费工夫,里面报纸包一道,再里面软泡沫纸包裹严实:

20090221穷人穷烧 之 海燕凯歌到手7 - 20090221穷人穷烧 之 海燕凯歌到手

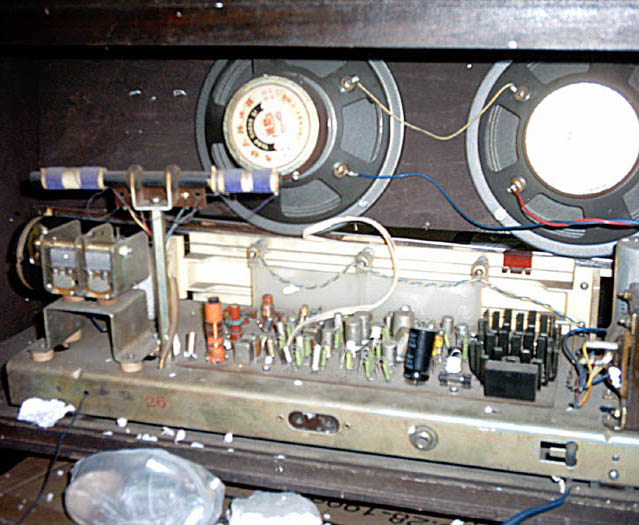

再看机机的内部图,不算太干净,却不会惨不忍睹,大空气双联颇新净:

另外,电路板给人感觉是排列非常整齐,犹如体操队形一般,颇具美感!(不过下图未能从俯视的角度看出来)

20090221穷人穷烧 之 海燕凯歌到手8 - 20090221穷人穷烧 之 海燕凯歌到手

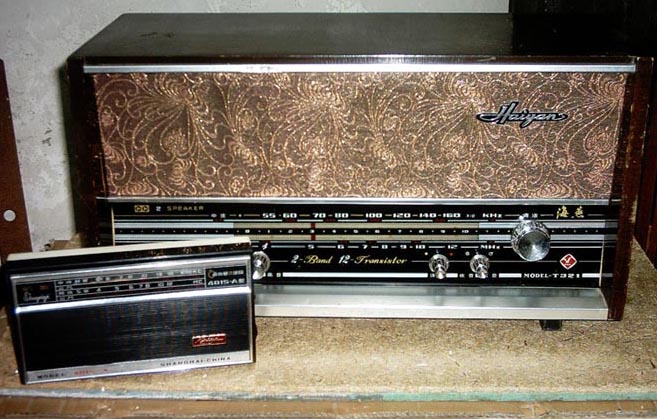

俩机子一齐出来见光啦:

20090221穷人穷烧 之 海燕凯歌到手9 - 20090221穷人穷烧 之 海燕凯歌到手

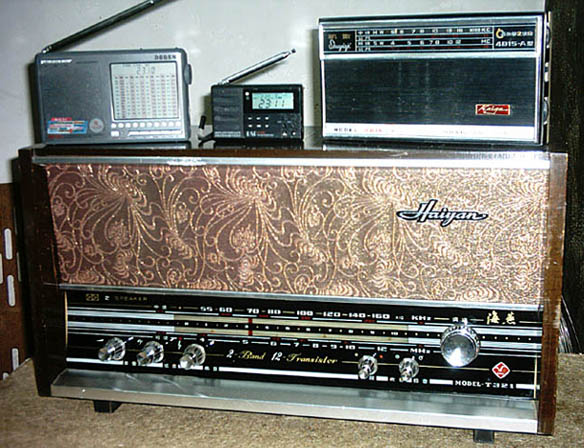

再整两个长江后浪一齐合个影吧:

20090221穷人穷烧 之 海燕凯歌到手10 - 20090221穷人穷烧 之 海燕凯歌到手



试机海燕T321正常响,调谐手感非常温柔,舒服!

凯歌不响,等待排查原因。

今晚先这样,过几天再慢慢打理。



2月21日:

          今日排查了凯歌的不响故障。原来是电池仓正极触点和紧贴着的触片之间断路!这个算是比较绝的了,触点和触片直接紧贴着,居然也会断路!最后把电源线直接接到正极触点,一切正常。

          凯歌拿在手里甚为舒服,古老的声音,旧日的时光,那种怀旧的感觉油然而生!



2月22日:

         今晚打理了海燕的三个电位器,清洁一新,十几二十分钟就搞定了。试机的时候发现收音、拾音转换开关接触不良,于是乎也拆开清理,没想到颇费周折。这是一个双刀双掷老式开关,拆开来小部件有十来个,以前的东西真是货真料足啊。经过今晚的研究,已经理解透彻,下次再修就顺手啦。

        开关弄好了,装上试机,无声!郁闷!无意中发现原来是功放电路输出的大电容虚焊!真是吓我一跳。此电容为OTL电路输出电容,是机子的上家修理换上去的新电容。重焊之,一起正常。
