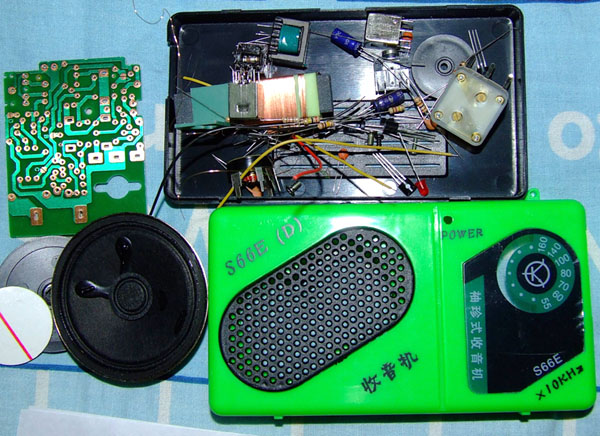

网上陶得收音机套件(价格在10元内),无事打发时间之用:

20081209穷人穷烧 之 组装小收音机1 - 20081209穷人穷烧 之 组装小收音机

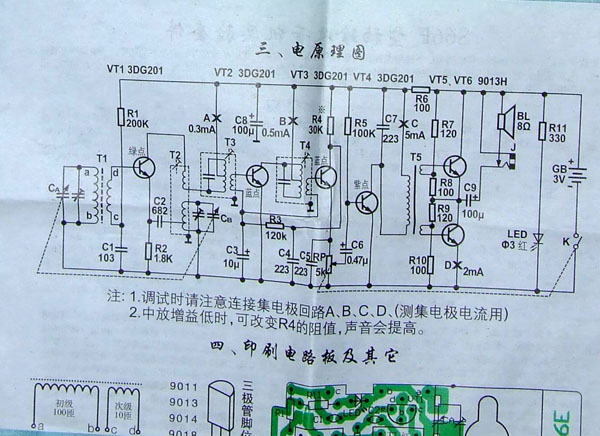

电路原理图: 20081209穷人穷烧 之 组装小收音机2 - 20081209穷人穷烧 之 组装小收音机

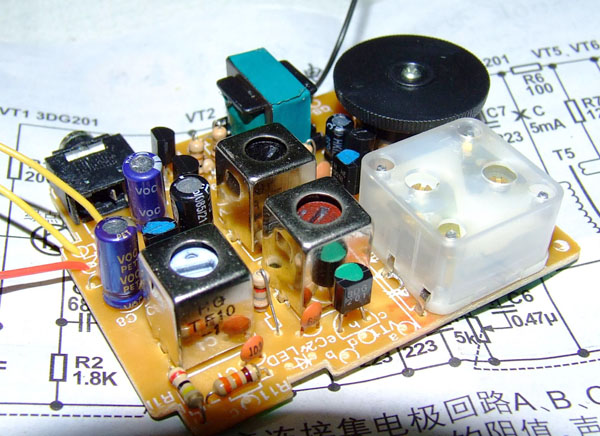

经过烙铁之下的灰飞烟灭,装完如下: 20081209穷人穷烧 之 组装小收音机3 - 20081209穷人穷烧 之 组装小收音机

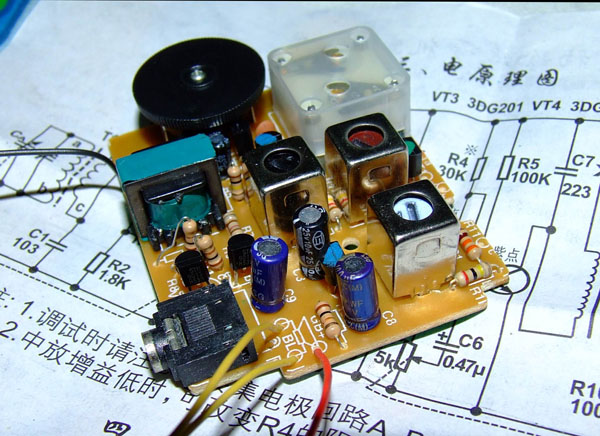

另一侧面: 20081209穷人穷烧 之 组装小收音机4 - 20081209穷人穷烧 之 组装小收音机

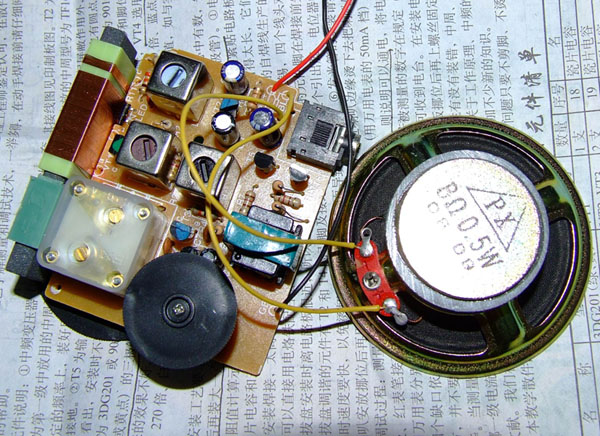

装上磁棒和喇叭,接上电源,真的一装即响哦: 20081209穷人穷烧 之 组装小收音机5 - 20081209穷人穷烧 之 组装小收音机

就这样子又打发掉半个晚上了!

收本地747清晰如FM,但是灵敏度不均,全机尚需统调。
