为了给R71e配个合适的天线,煞费苦心!

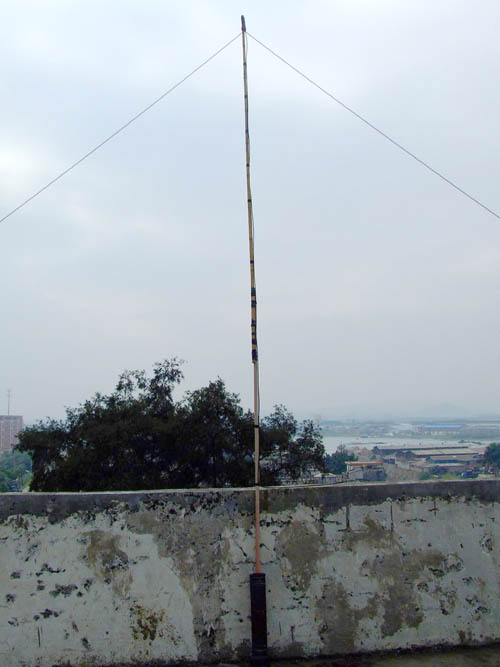

不过终于有了一个结果了,请看:正是倒V天线

竹竿高约4.5m,振子长度约6m,角度105度左右(理论阻抗约50欧姆,刚好不用巴伦)。



20081204穷人穷烧 之 倒V天线1 - 20081204穷人穷烧 之 倒V天线

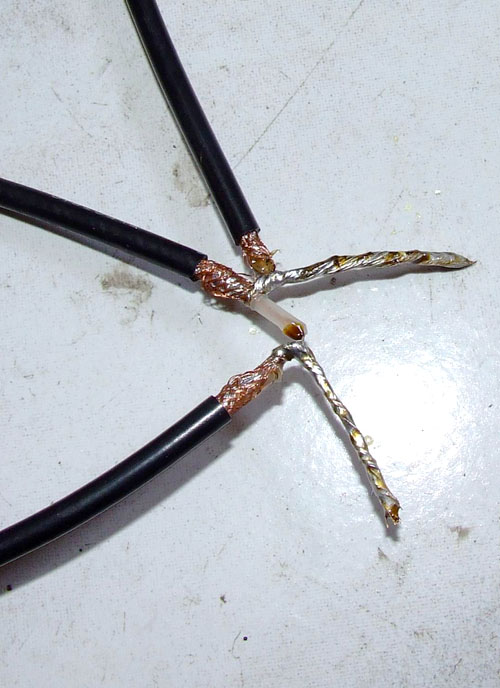

传输线用的是RG-58A/U,阻抗50欧姆,天线振子用的是75-3同轴电缆,其首尾端的芯线和屏蔽层分别短接,成为一根多股线(比之单根电线频带要宽)。两根阵子,一根连接传输线的芯线,一根连接传输线的屏蔽层,如下图:(中间黑线为传输线,上下两根为振子线)。 20081204穷人穷烧 之 倒V天线2 - 20081204穷人穷烧 之 倒V天线

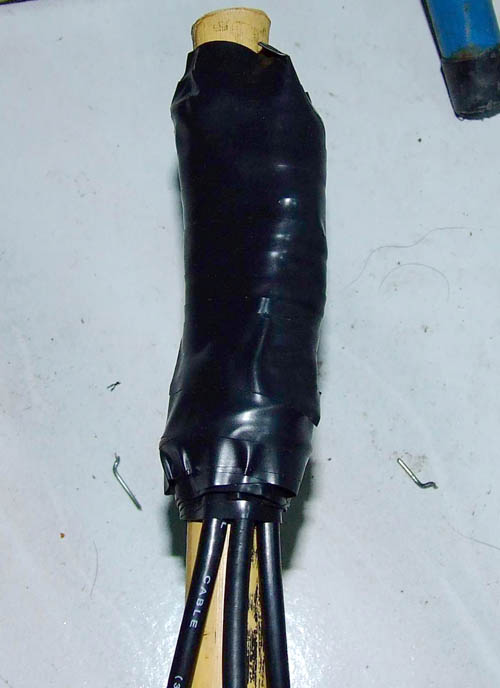

接头做好之后就是狂缠电工胶布了,缠完之后再将接头缠到竹竿上:

为防结构不牢固,下面黑色接头靠下端已经用铁丝绑扎两圈(铁丝已经在里面了),扎完再用黑色电工胶布包裹。

20081204穷人穷烧 之 倒V天线3 - 20081204穷人穷烧 之 倒V天线

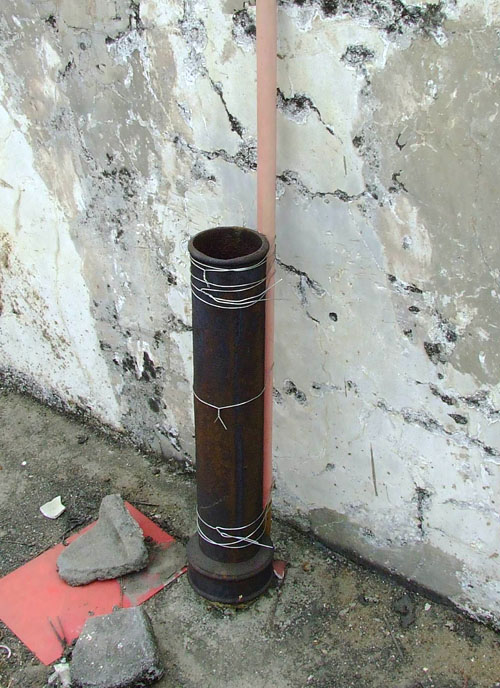

楼顶有此天然之便:

正是排水伸顶通气管,为铸铁管,牢固的很,正中下怀。

20081204穷人穷烧 之 倒V天线4 - 20081204穷人穷烧 之 倒V天线

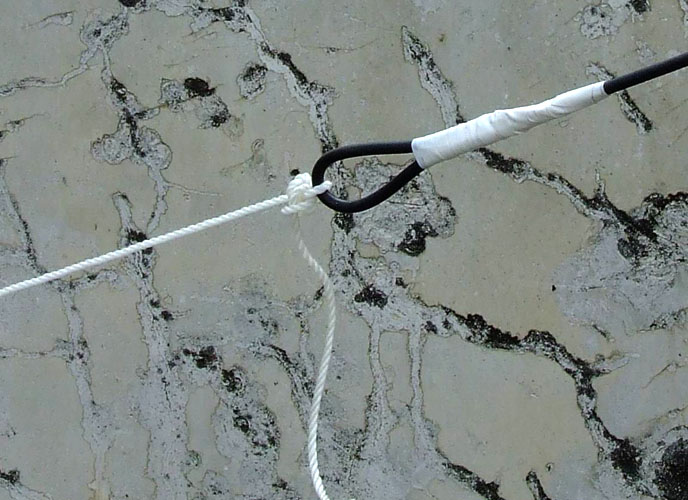

阵子的拉线: 20081204穷人穷烧 之 倒V天线5 - 20081204穷人穷烧 之 倒V天线

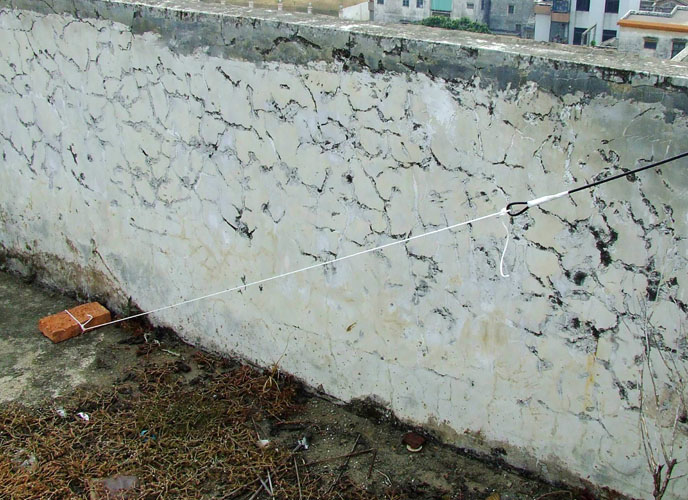

阵子拉线下面是用红砖拉住的: 20081204穷人穷烧 之 倒V天线6 - 20081204穷人穷烧 之 倒V天线

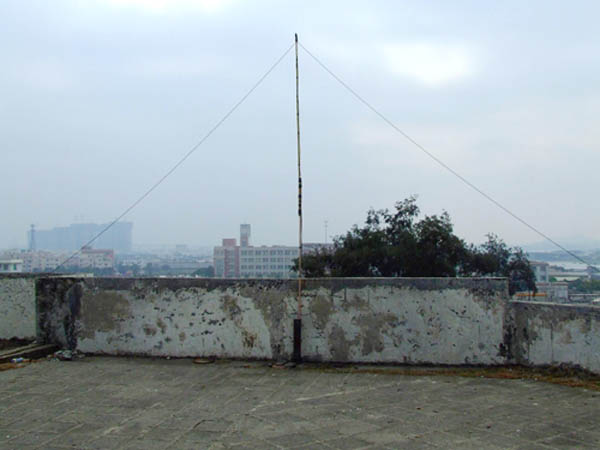

最后再来一张靓照:

架设完毕,试摇动,感觉比较牢固,北风再大也不怕啦!

20081204穷人穷烧 之 倒V天线7 - 20081204穷人穷烧 之 倒V天线



由于只用于接收,也没有进行过多专业级别的测试(也没有仪器,(*^__^*) 嘻嘻……),打开R71e收听才是真道理。

按照坛子的“正在播音的主要短波电台和频率(ON AIR)”,以前微弱的电台,现在基本上都变成强台了!旋转飞梭,就像逛步行街见到的商店一样,只听到电台一个挨着一个,耳不暇接。

至于SSB,感觉并不满意,7050挺热闹,普通话的、英语、日本鬼子,但是低噪比较大;其他几个点也是低噪大,不知何故。楼下马路对面有一高压输电线,不知是不是有干扰!



总之,配合R71e用来收音,那是非常享受的!
