偶极子天线

    最常用的天线是中心驱动的半波偶极子天线如图A所示。制作办法是:将一条粗铜线(或铜管、铝管,或用同轴电缆的屏蔽层)焊到BNC插座上。粗铜线的长度大约是1/4波长,即 75/f 其中f是发射频率(兆赫)。如果你不肯定你使用的频率就用 70cm。这样的部件需要两套,B图显示怎么样把这两套部件连在一起。在上面的部件粗铜线应该只与BNC插座的中心连接而在下面的部件粗铜线应该连接到BNC外壳。
偶极子天线的原阻抗是75欧姆。由于偶极子的两半是对称的(即平衡的),和同轴电缆(不平衡的)连接时需要有一个“1:1 平衡不平衡变压器(balun)” 。这个变换器最简单的制作办法是把电缆绕直径大约10-20cm4-5个圈。

          天线应该垂直放置在电缆和天线之间应该留出至少50cm空当。

利用电视拉秆天线作为FM偶极子天线

20080903陋室敝天线(半波偶极FM天线)制作2 - 20080903陋室敝天线(半波偶极FM天线)制作

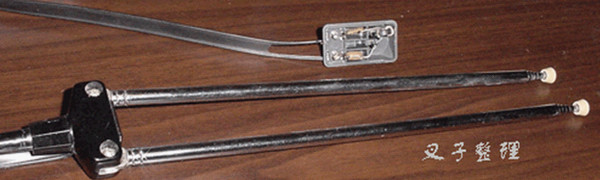

一般的双角电视拉秆天线可用作FM半波偶极子天线用。这种天线一般自带一个由高频变压器构成的balun(如左图的小盒子),但要事先试验一下这个变压器能否经受你要发射的功率(线圈和磁芯不发热即可)。Balun的另一种解决办法是直接用同轴电缆作为馈线,将其饶直径大约10cm4-5个圈(参看以上介绍)。
天线应该垂直放置
每条拉秆拉到75/f米长,两拉秆应成一直线(向上图A一样),而不应该是V形的。电缆和天线拉秆不应平行靠近,而应留出至少50cm空当。

—————————————————————————————————–

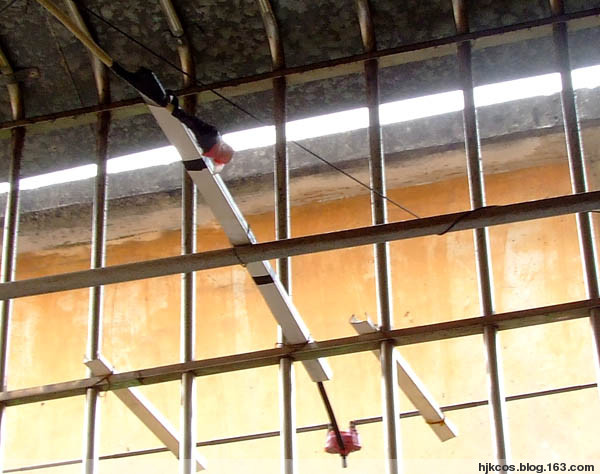

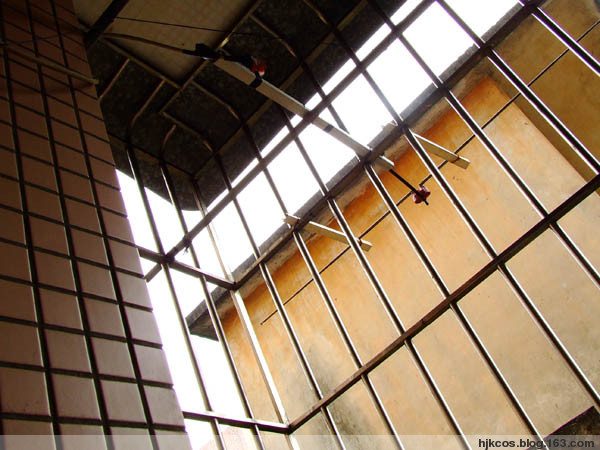

         以上内容转自网上某大侠的文章。读后获益匪浅,又刚好过年回老家发现家中老电视正好有这样一副羊角天线,于是乎带来广州,按部就班做成收音机天线。下面是我把天线架起来后的样子:

20080903陋室敝天线(半波偶极FM天线)制作3 - 20080903陋室敝天线(半波偶极FM天线)制作20080903陋室敝天线(半波偶极FM天线)制作4 - 20080903陋室敝天线(半波偶极FM天线)制作

当时住在市桥,这个天线架在三楼阳台防盗网外,效果很好。

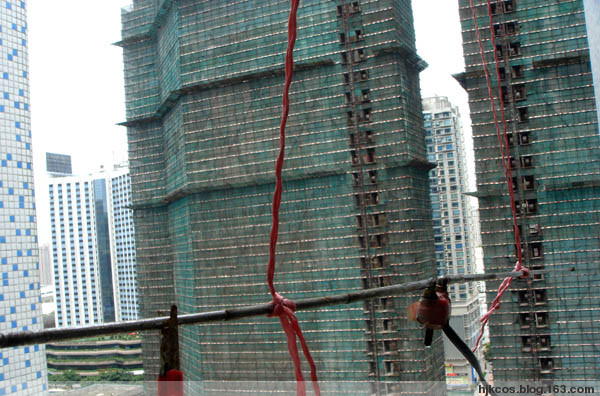

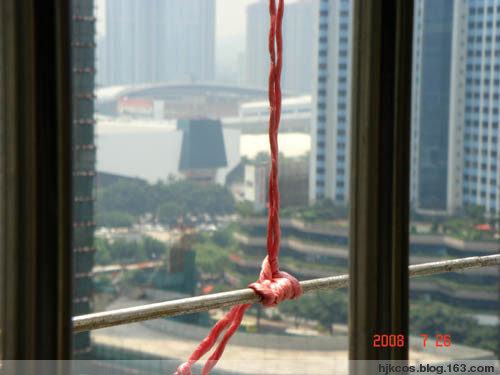

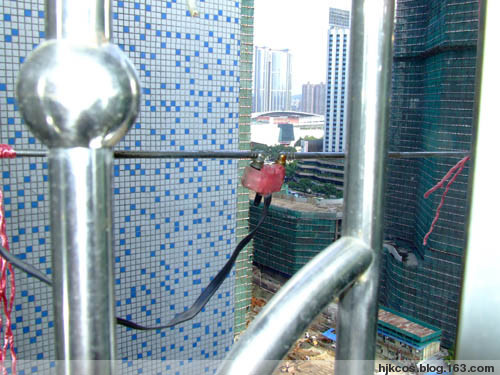

后来搬到天河南,由于种种条件的限制,只能将这个天线挂到了窗户外,从雨篷拉下两根绳把天线挂住:

20080903陋室敝天线(半波偶极FM天线)制作5 - 20080903陋室敝天线(半波偶极FM天线)制作20080903陋室敝天线(半波偶极FM天线)制作6 - 20080903陋室敝天线(半波偶极FM天线)制作20080903陋室敝天线(半波偶极FM天线)制作7 - 20080903陋室敝天线(半波偶极FM天线)制作20080903陋室敝天线(半波偶极FM天线)制作8 - 20080903陋室敝天线(半波偶极FM天线)制作

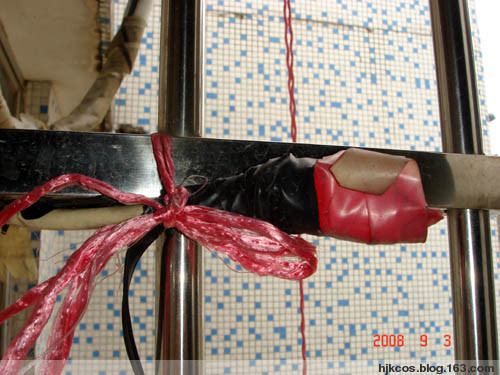

这个里面是balun,用电工胶布封死了!

因为我用的是现成的羊角天线,自带balun和500欧姆的平行馈线,所以我的传输线直接接到balun的输出端就可以了。其实完全可以直接按照上面那篇文章介绍的方法直接接同轴电缆线。

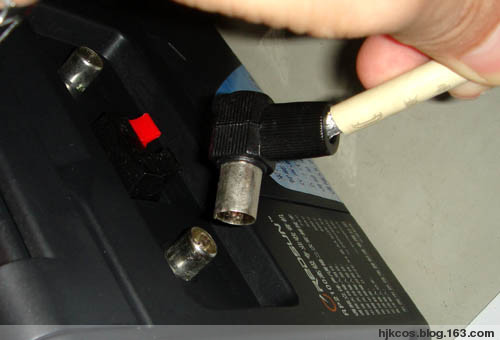

下面这是接在我的RP2100端的图片:

20080903陋室敝天线(半波偶极FM天线)制作9 - 20080903陋室敝天线(半波偶极FM天线)制作

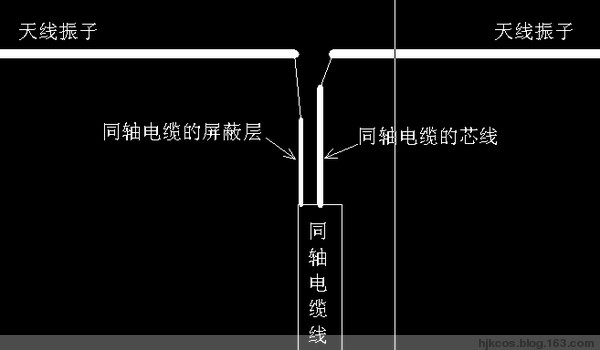

如果觉得上面那篇文章介绍的不够清楚(一开始我也看得稀里糊涂),可以参考下面这个图,我用CAD画出来的: 20080903陋室敝天线(半波偶极FM天线)制作10 - 20080903陋室敝天线(半波偶极FM天线)制作





其实这个图同最上面的A图是一样的,如果没有balun的话,别忘了同轴电缆卷几圈。

我用的同轴电缆就是五金店买的普通电视用的传输线,很便宜,有米的可以买专业一点的好线咯。

20080903陋室敝天线(半波偶极FM天线)制作11 - 20080903陋室敝天线(半波偶极FM天线)制作

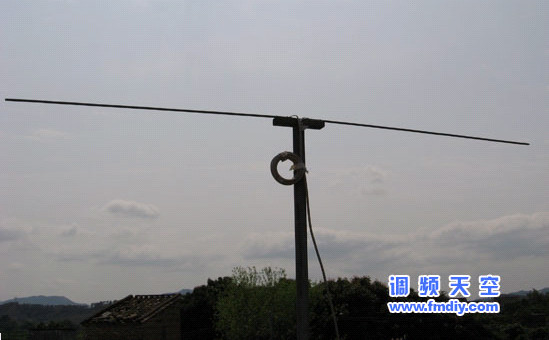

这个是网上找到的,真正大虾制作的偶极半波FM天线,酷啊!
